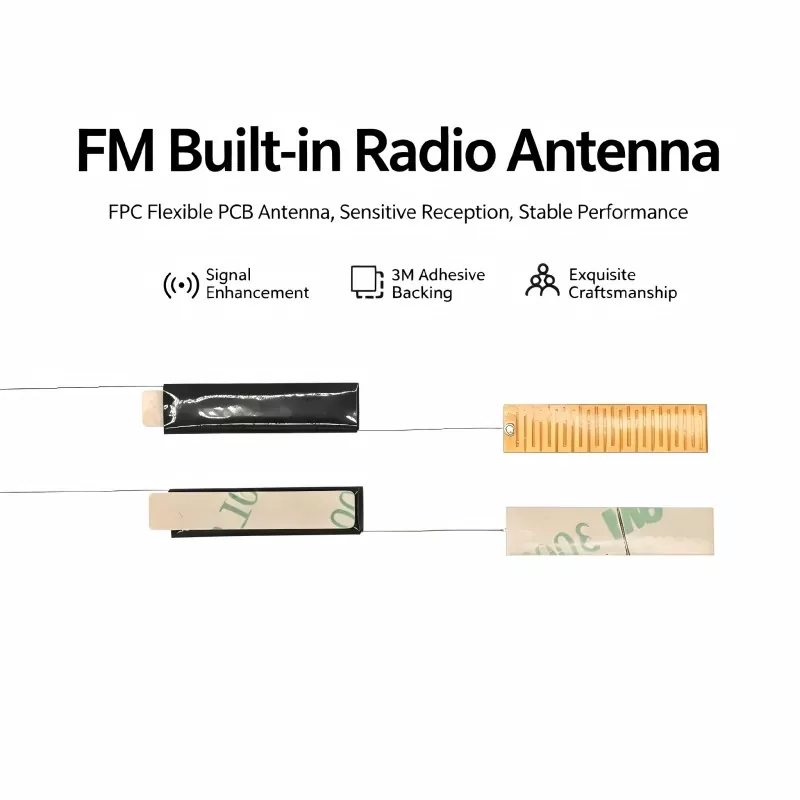

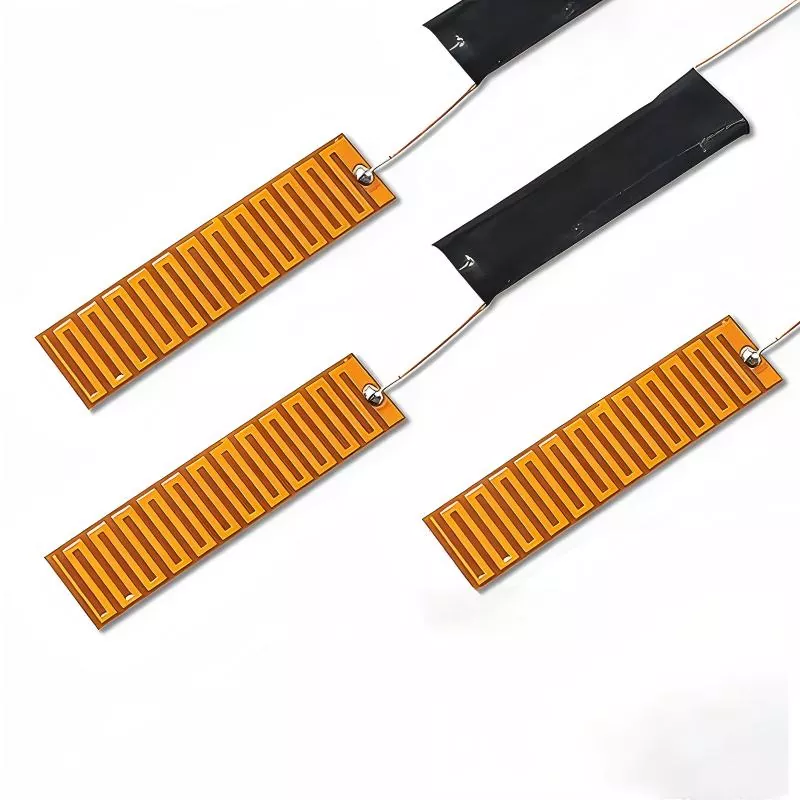

Vestavěná anténa FM rádia

Vestavěná FM rádiová anténa je kompaktní RF přijímací komponent navržený pro 88–108 MHz FM vysílací aplikace. S feritovým jádrem a přesnou strukturou vinutí cívky poskytuje spolehlivý výkon pro příjem signálu pro automobilové audio systémy, reproduktory Bluetooth, přenosná rádia a další elektronická zařízení s podporou FM.

Co je vestavěná anténa FM rádia?

Vestavěná anténa FM rádia je interní pasivní anténní modul integrovaný do elektronických zařízení pro příjem signálů vysílání FM. Skládá se hlavně z vysoce propustného feritového jádra, přesně vinutého smaltovaného měděného drátu, izolační ochranné vrstvy a připojovacích svorek.

Ve srovnání s konvenčními externími teleskopickými anténami využívá tato anténa design s magnetickou indukcí, který využívá feritové jádro ke koncentraci vysokofrekvenčních magnetických polí a ke zlepšení účinnosti příjmu signálu. Jeho kompaktní konstrukce umožňuje výrobcům integrovat schopnost příjmu FM do prostorově omezených zařízení při zachování čistého vzhledu produktu.

Pracovní princip

Princip činnosti vestavěné antény FM rádia je založen na elektromagnetické indukci a rezonanci magnetického pole. Jeho výkon lze ověřit praktickým testováním s profesionálním vybavením, jako jsou spektrální analyzátory a testery signálu.

1. Koncentrace magnetického pole

Feritové jádro s vysokou permeabilitou je navrženo tak, aby účinně koncentrovalo vysokofrekvenční magnetická pole, což umožňuje anténě zachytit elektromagnetické signály FM v rozsahu 88–108 MHz. Tato struktura zlepšuje schopnost příjmu slabého signálu a pomáhá snižovat útlum signálu způsobený přenosem na dlouhé vzdálenosti ve srovnání s konvenčními anténami.

2. Elektromagnetická konverze

Přesná cívka smaltovaného drátu kolem feritového jádra převádí zachycené signály vysokofrekvenčního magnetického pole na elektrické signály. Tento proces umožňuje účinnou konverzi z elektromagnetických vln na radiofrekvenční signály pro další zpracování.

3. Frekvenční rezonance

Optimalizací závitů a roztečí vinutí cívky je anténa přesně vyladěna tak, aby odpovídala standardnímu frekvenčnímu pásmu FM. Rezonanční design pomáhá filtrovat nežádoucí rušení, zlepšuje stabilitu signálu a udržuje čistou kvalitu zvuku při příjmu rádia.

4. Přenos signálu

Převedený elektrický signál je přenášen přes vyhrazené kolíky nebo propojovací kabely do dekódovacího obvodu FM zařízení. Po zesílení a dekódování signálu je převeden na čistý zvukový výstup, který zajišťuje stabilní a spolehlivý výkon FM rádia.

Kompatibilní zařízení

 Naše vestavěná anténa FM rádia je kompatibilní s velkou většinou elektronických zařízení na trhu, která jsou vybavena funkcí rádia FM. Podporuje celou řadu spotřebitelských, komerčních a průmyslových zařízení. Konkrétní kompatibilní zařízení jsou následující:

•  Elektronická zařízení ve vozidle: MP3 přehrávače do auta, hlavní audio/video hlavní jednotky do auta, rádia Bluetooth do auta a autobusové systémy veřejného ozvučení

•  Zařízení pro chytrou domácnost: chytré reproduktory, reproduktory Bluetooth, nástěnné domácí audiosystémy, hudební systémy na pozadí

•  Přenosná digitální zařízení: Přenosná rádia, reproduktory se slotem pro karty, retro rádiová zařízení, přenosné venkovní audiovizuální terminály

•  Průmyslová komunikační zařízení: Průmyslové FM přijímače, základnové stanice pro venkovní vysílání, bezpečnostní interkomy a rádiová zařízení

•  Příslušenství pro malé spotřebiče: FM rádiobudíky, vodotěsné koupelnové reproduktory, inteligentní kuchyňské audiovizuální spotřebiče

Průvodce výběrem produktu

Při výběru vestavěné antény pro FM rádio by cena neměla být jediným kritériem. Kupující by měli zhodnotit anténu na základě požadavků aplikace, kompatibility, rozměrů a kvality výroby. Na základě dlouholetých zkušeností v oboru poskytujeme následující pokyny pro výběr:

1. Zvolte Na základě aplikačního prostředí

Standardní modely jsou vhodné pro vnitřní elektronická zařízení za normálních provozních podmínek. Pro automobilové a venkovní aplikace se doporučují přizpůsobené modely se zvýšenou teplotní odolností, odolností proti vibracím a citlivostí na signál, aby byl zajištěn spolehlivý výkon v náročných prostředích.

2. Potvrďte frekvenci a elektrickou kompatibilitu

Před nákupem zkontrolujte frekvenční rozsah FM zařízení a požadavky na obvod. Standardní FM pásmo je 88–108 MHz s typickou impedancí 50Ω. Pro speciální aplikace je k dispozici přizpůsobené ladění frekvence.

3. Zvažte instalační prostor a rozměry

Vyberte vhodnou velikost feritového jádra, design cívky a délku kabelu podle dostupného instalačního prostoru uvnitř zařízení. Kompaktní přizpůsobené verze jsou k dispozici pro aplikace s omezeným vnitřním prostorem.

4. Vyhodnoťte kvalitu materiálu a výrobní proces

Vysoce kvalitní antény obvykle používají čisté měděné vinuté dráty, vysoce propustná feritová jádra a spolehlivé izolační struktury. Nízká kvalita antén může způsobit nestabilní příjem, ztrátu signálu, šum nebo elektrické poruchy během provozu.

5. Splňujte požadavky na zadávání zakázek

Pro maloobjemové projekty jsou k dispozici standardní vzorky pro testování a ověřování. U hromadných objednávek mohou být poskytnuty přizpůsobené specifikace, balení, označování a výrobní služby OEM podle požadavků zákazníka.

FAQ

Q1: Lze přizpůsobit rozměry a délku drátu FM antén s magnetem?

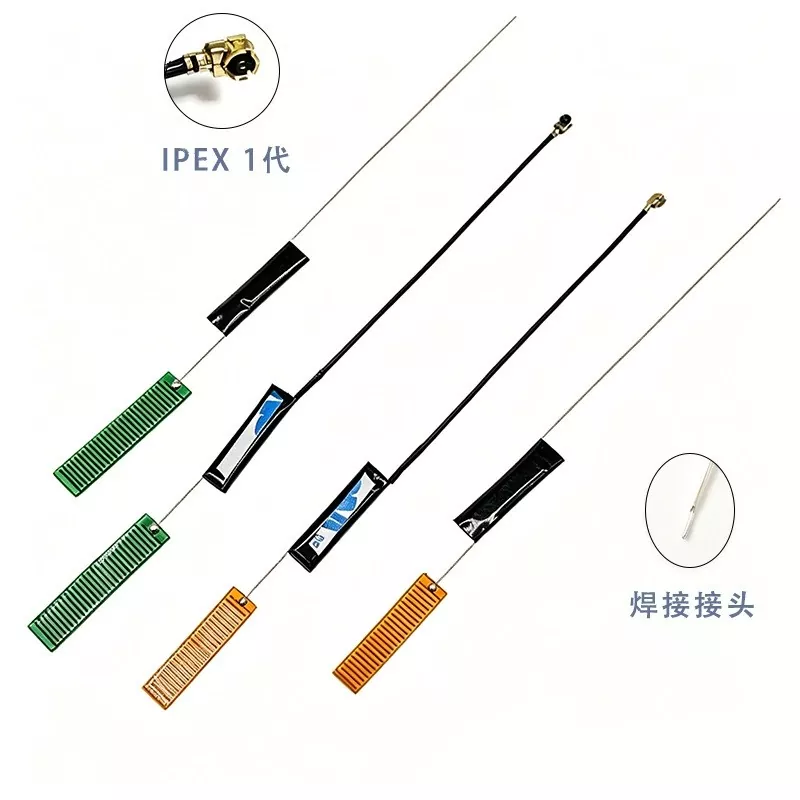

A: Ano. Jako přímý výrobce vestavěných FM rádiových antén podporujeme komplexní přizpůsobení velikosti jádra, počtu vinutí, délky vedení, typu konektoru a materiálu kolíků.

Q2: Zlepšuje tato anténa ve srovnání se standardními anténami výrazně příjem rádia?

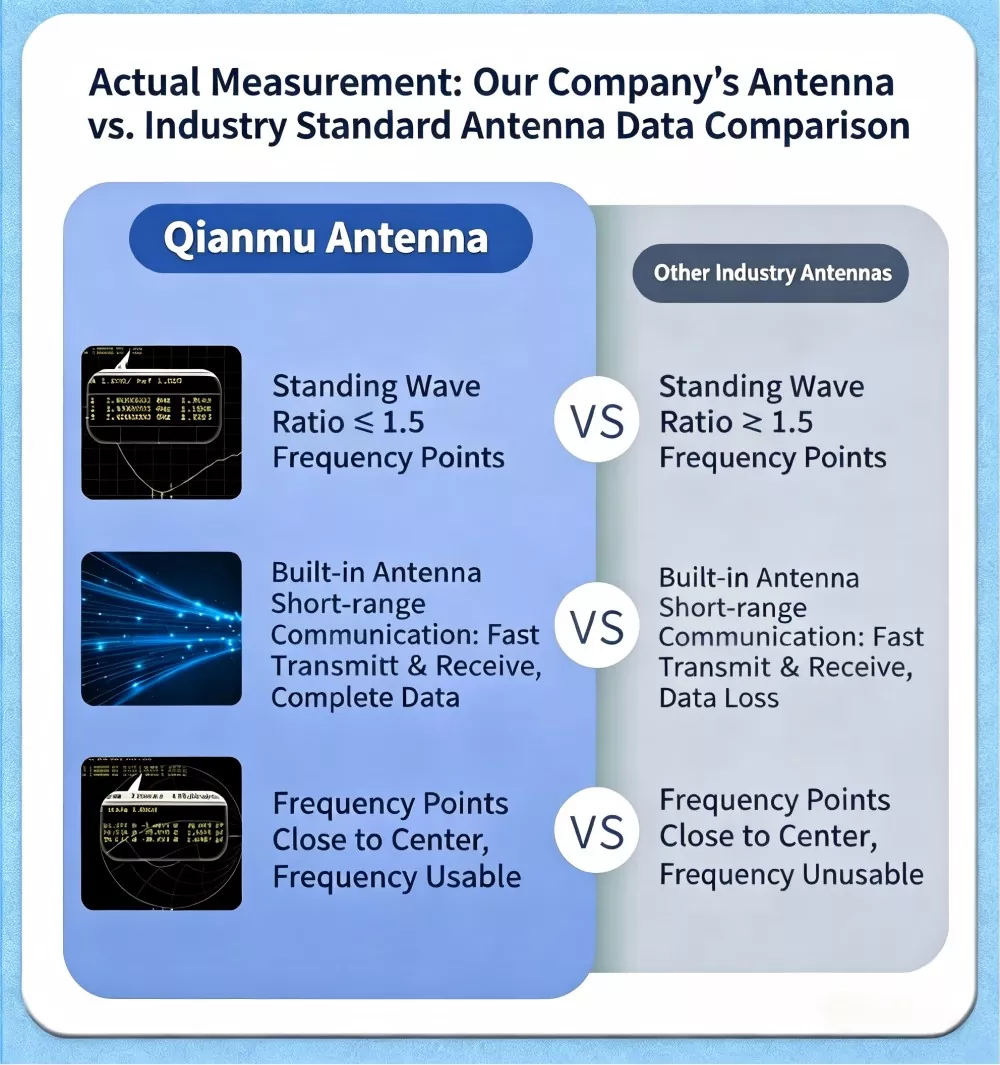

A: Výrazné zlepšení výkonu. Aktuální testy ukazují, že citlivost signálu je zvýšena o více než 35 % s vynikající schopností proti rušení, účinně řeší přeslechy kanálů, statický šum a výpadky signálu způsobené překážkami v budovách, elektromagnetickým rušením a slabými signály v předměstských oblastech.

Q3: Jak zajistíte konzistenci ve velkoobjemové výrobě?

Odpověď: Používáme automatizované navíjecí zařízení a úplný proces kontroly se 100% testováním klíčových magnetických parametrů, abychom zajistili, že indukčnost a Q-faktor každé antény spadají do specifikovaného rozsahu tolerance.

Q4: Pokud vestavěná anténa přijímá méně stanic, je to určitě chyba antény?

A: Ne nutně. Počet přijímaných stanic závisí na výkonu antény, přizpůsobovacích obvodech, rozložení PCB a citlivosti rádiového čipu. Společnost Qianmu Communications nabízí bezplatné diagnostické služby RF, které vám pomohou identifikovat skutečnou příčinu.
