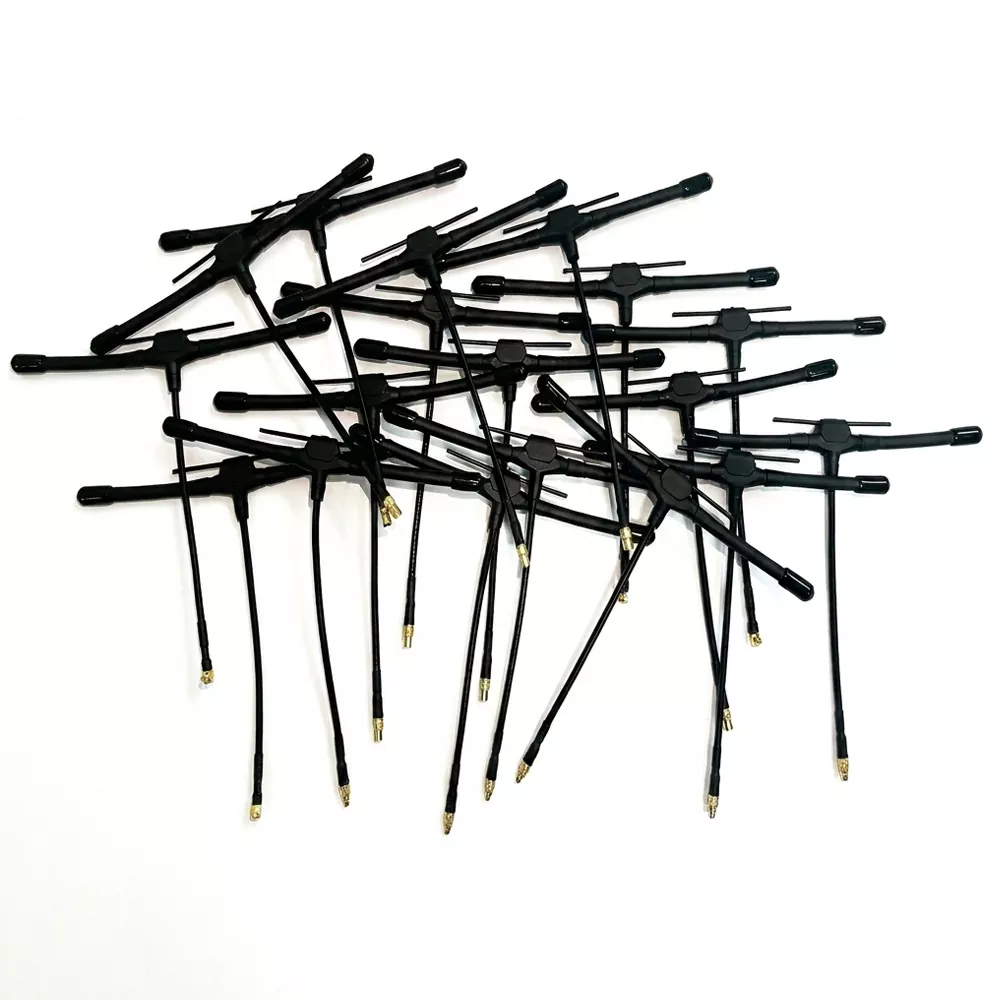

Anténa typu T VTX

Shenzhen Qianmu Communication Technology Co., Ltd. je čínský výrobce a dodavatel specializující se naAnténa FPV typu Třešení pro FPV drony, RC letadla, UAV, robotiku a systémy bezdrátového přenosu videa. NášAnténa VTX pro FPV Droneplatformy jsou postaveny na dipólové struktuře ve tvaru T a jsou k dispozici ve verzích 868 MHz, 915 MHz a 2,4 GHz. Přizpůsobení OEM/ODM je k dispozici pro různá frekvenční pásma, konektory, délky kabelů a struktury antén, aby byly splněny různé požadavky na bezdrátovou komunikaci.

Co je anténa VTX typu T?

Je to anVšesměrová FPV anténanavržený pro systémy přenosu videa FPV. Je široce používán v dronech FPV, RC letadlech, průmyslových robotech a dalších bezdrátových komunikačních zařízeních pracujících ve frekvenčních pásmech 868 MHz, 915 MHz a 2,4 GHz. Dipólová struktura ve tvaru T poskytuje stabilní 360° pokrytí signálem a zároveň snižuje polarizační ztrátu během letu a pohybu.

Navrženo pro FPV drony a průmyslové RC aplikace, našeAnténa FPV typu Tlze použít buď jako vysílací (TX) nebo přijímací (RX) anténu. Optimalizovaná geometrie dipólu a impedance napájecího vedení pomáhají zlepšit stabilitu signálu, snižují výpadky videa, trhání obrazovky a ztráty přenosu v prostředí s velkým dosahem nebo v prostředí s vysokými překážkami.

Kompatibilní zařízení

Toto přímo z továrnyAnténa typu T VTXje kompatibilní s většinou 915MHz / 2,4GHz analogových a digitálních zařízení pro přenos obrazu:

1. FPV dron:Vlastní dron na dlouhé vzdálenosti, dron pro letecké fotografování na dlouhé vzdálenosti, vysílač/jednotka vysílače užitečného zatížení s pevnými křídly

2. Pozemní přijímač:Přijímač pro přenos obrazu 915M / 2,4G, rukojeť s prodloužením dosahu dálkového ovládání, anténa pro anténu pro sledování vzdušného monitoru

3. Průmyslová zařízení na dálkové ovládání:drony pro inspekci potrubí, průzkumná a mapovací letadla a roboty lesních požárů pro horské a zalesněné oblasti.

4. Palubní bezdrátový přenos videa:Přenos obrazu ve vysokém rozlišení pro stavební vozidla, modul bezdrátového přenosu videa pro záchrannou službu

5. Dálkově ovládané modely vozidel a lodí:velké modely dálkových plachetnic, vysokorychlostní terénní dálkově ovládaná vozidla s přenosem obrazu na velkou vzdálenost.

Podrobné technické specifikace

Možnosti frekvence 868 MHz / 915 MHz / 2,4 GHz

TheFPV anténa 868 MHz, FPV anténa 915 MHza2,4GHz FPV anténaverze sdílejí stejný design symetrického dipólu ve tvaru T. Verze 868 MHz vyhovuje evropským předpisům FPV s dlouhým dosahem, verze 915 MHz je široce používána pro severoamerický dálkový přenos videa a verze 2,4 GHz poskytuje kompatibilitu s většinou spotřebitelských analogových a digitálních systémů pro přenos obrazu.

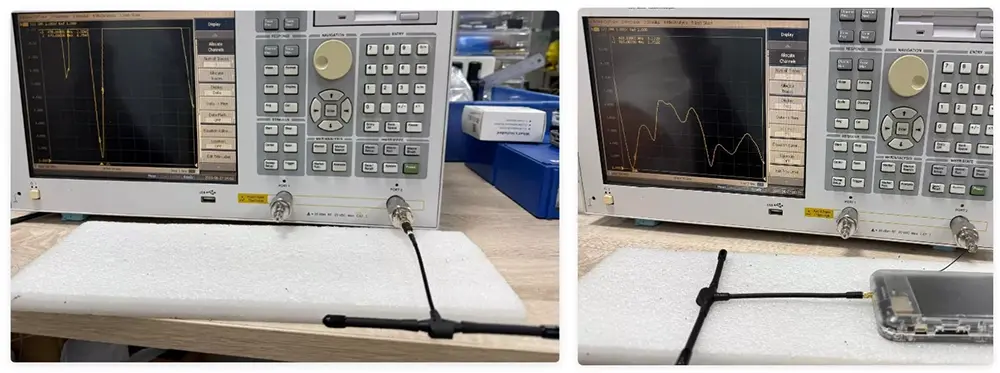

Ve srovnání s konvenčními anténami od kolegů, vedle sebe

Návod na jednoduchou instalaci a použití

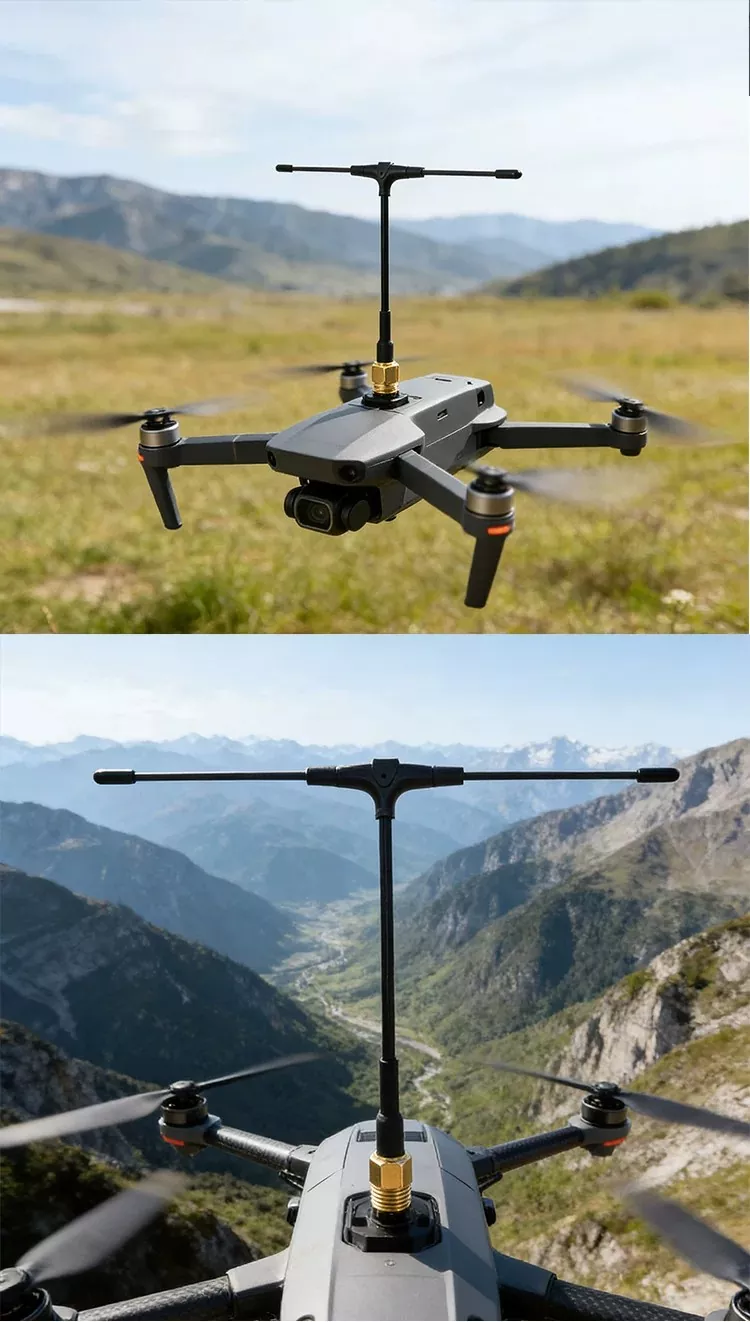

1. Instalace startovacího konce na letadle:Utáhněte MMCX konektor antény ve tvaru T k RF portu modulu vysílače pro přenos videa. Zajistěte tenký napájecí kabel podél drážky na trupu dronu. Umístěte chladič ve tvaru T vodorovně směrem ven a držte jej mimo dosah kovových rušivých součástí, jako je baterie a elektronický regulátor rychlosti.

2. Instalace pozemního přijímače:Připojte stejný typSMA MMCX FPV anténak přijímači pro přenos videa a umístěte jej vodorovně na otevřené, vyvýšené místo, aby prvky antény nebyly zablokovány stěnami nebo kovovým zařízením.

3. Poznámky k ladění:Při použití přenosu obrazu na dvou zařízeních současně udržujte vysílací a přijímací anténu alespoň 1 metr od sebe. NeohýbejteAnténa typu T VTXaby nedošlo k poškození RF odpovídající struktury.

Průvodce pořízením a výběrem antény tvaru T

1. Potvrďte frekvenční pásmo zařízení

Pro přenos obrazu na velkou vzdálenost zvolte tuto anténu pro přenos obrazu ve tvaru T. Pro2,4GHz FPV anténa/ 5,8G digitálního přenosu obrazu s vysokým rozlišením, obraťte se na našeho dodavatele ohledně odpovídajících antén. ProFPV anténa 868 MHzneboFPV anténa 915 MHzFPV s dlouhým dosahem, vyberte odpovídající verzi frekvence.

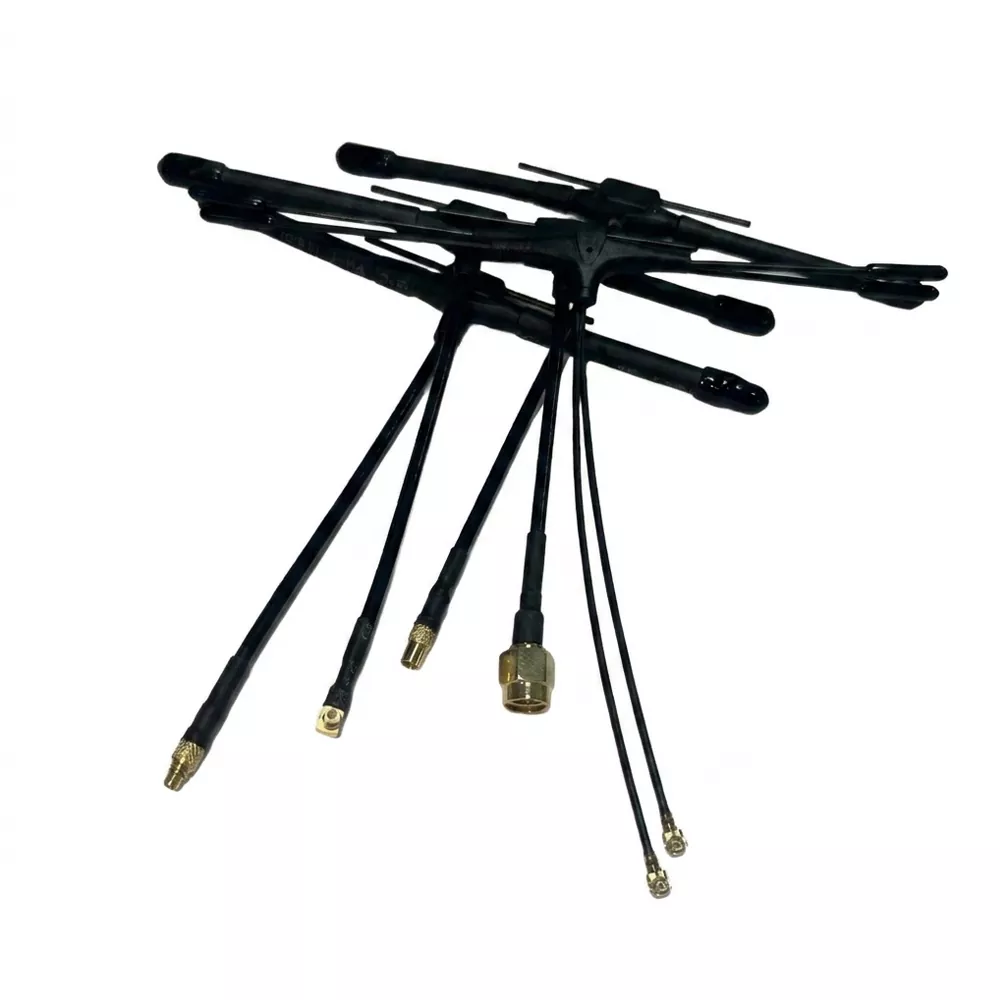

2. Rozlišujte typy rozhraní

Malé cross-country drony využívají víceúčelové MMCX konektory; vysoce výkonné zařízení pro přenos videa používá konektory SMA samec. NášSMA MMCX FPV anténamožnosti pokrývají obě rodiny konektorů.

3. Použijte scénu k odlišení

Pro lety v hale na blízko, lehká, krátkáAnténa FPV typu Tje k dispozici; pro venkovní dálkové lety a průmyslové kontroly standardní ziskVšesměrová FPV anténase doporučuje.

4. Výběr kanálu nákupu

Přednostní dodávky přímo z továrny – obchodníci bez vlastních výrobních linek nemohou zaručit konzistenci parametrů šarže. Shenzhen Qianmu Communications k tomu podporuje vzorové objednávky, hromadné objednávky a přizpůsobení štítků OEMAnténa VTX pro FPV Dronesérie.

FAQ

Q1: Lze tento produkt VTX Antenna Factory typu T použít pro TX i RX?

A: Ano. Je univerzálně kompatibilní jako vzdušná vysílací i pozemní přijímací anténa.

Q2: Jaká je MOQ pro zahraniční kupující?

Odpověď: Jako profesionální dodavatel z Číny požadujeme minimálně 10 jednotek pro vzorové objednávky. Hromadné objednávky nemají limit MOQ a podporujeme rozdělené zásilky.

Q3: Jaký je hlavní rozdíl mezi touto a standardní gumovou kachní anténou?

Odpověď: Má 360° horizontální polarizaci. To zabraňuje ztrátě signálu během převrácení dronu nebo bočních letů, nabízí lepší ochranu proti rušení v rušených prostředích a je ideální pro FPV na dlouhé vzdálenosti.

Q4: Podporujete přizpůsobení OEM/ODM (např. tvar, logo)?

A: Ano. S naší vlastní lisovnou nabízíme kompletní služby ODM. Můžeme přizpůsobit délky dipólu / napájecího vedení, konektory a hedvábný potisk loga vaší značky.
