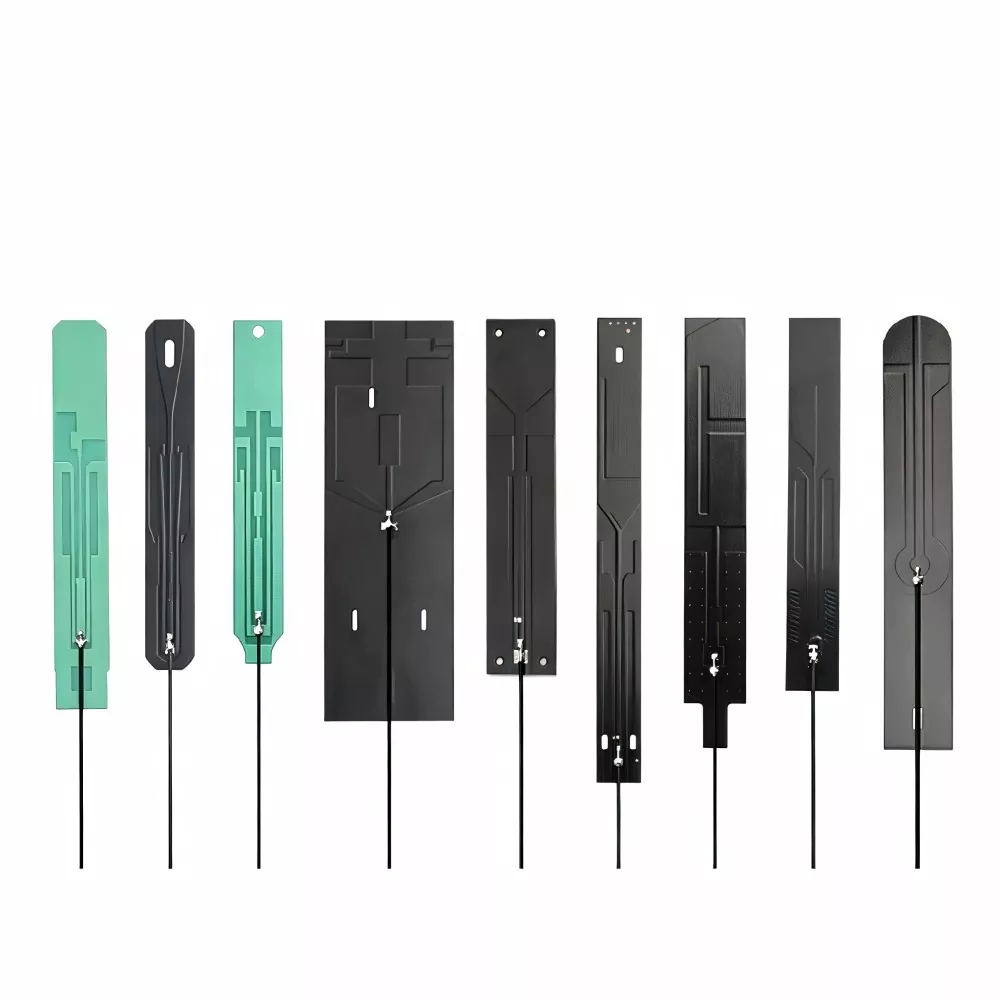

Vysoce výkonná PCB anténa pro spolehlivé bezdrátové připojení

Antény PCB integrují vyzařovací prvek do desky s plošnými spoji, což z nich činí potenciální možnost pro elektronické produkty s definovaným uspořádáním desek a omezeným prostorem pro samostatné součásti antény. Návrh může zjednodušit integraci komponent za předpokladu, že uspořádání obvodu a požadavky na RF jsou řádně zváženy.

Qianmuposkytuje anténní řešení pro vestavěné bezdrátové aplikace. Výběr vhodného designu vyžaduje zvážení provozní frekvence, dostupné plochy desky, zemnicí plochy, materiálů krytu a cílového RF výkonu zařízení. Tyto faktory se nejlépe posuzují ve fázi návrhu hardwaru, aby se minimalizovaly změny rozložení během vývoje, kterým se lze vyhnout.

Úvahy o designu a integraci

Anténa PCB používá vodivý vzor začleněný do desky plošných spojů. Jeho geometrie a elektrické charakteristiky závisí na cílové frekvenci, dostupných rozměrech a struktuře okolního obvodu.

Na rozdíl od antény namontované odděleně od základní desky je tento návrh úzce spojen s rozhodnutími o uspořádání PCB. Vyzařující prvek, napájecí bod, zemní plocha a blízké komponenty mohou ovlivnit konečný výkon.

Při hodnocení antény pro nový projekt zvažte následující:

• Frekvenční rozsah:Definujte požadované provozní pásmo a šířku pásma podle bezdrátové aplikace.

• Rozložení desky:Vyhraďte dostatečný prostor pro anténní prvek a jeho doporučenou volnou plochu.

• Pozemní rovina:Posuďte základní strukturu desky a její vliv na impedanci a záření.

• Umístění součástí:Zvažte blízkost baterií, displejů, konektorů, kabelů a kovových částí.

• Impedanční přizpůsobení:Během testování prototypu ponechte prostor pro sladění komponent a ladění RF.

• Kompatibilita krytu:Vyhodnoťte vliv materiálů krytu, montážních poloh a vnitřních konstrukcí.

Anténa by měla být vyhodnocena v rámci zamýšlené konfigurace zařízení, protože změny na desce plošných spojů nebo krytu mohou ovlivnit chování RF.

Typické aplikace

Návrhy vestavěných antén mohou být vhodné pro různé bezdrátové produkty, pokud jsou frekvenční požadavky, uspořádání obvodu a podmínky instalace kompatibilní.

IoT a připojená zařízení

Senzorové uzly, zařízení pro chytrou domácnost a další připojená elektronika mohou používat antény integrované na desce, pokud PCB poskytuje dostatečný prostor a vhodnou zemní referenci. Při výběru je třeba vzít v úvahu komunikační pásmo a konečný kryt.

Produkty Wi-Fi a Bluetooth

Bezdrátová periferní zařízení a kompaktní elektronická zařízení mohou používat integrovanou anténu pro komunikaci na krátkou vzdálenost. Výkon by měl být kontrolován s ohledem na požadované frekvenční pásmo a RF cíle hotového produktu.

Bezdrátové moduly a řídicí desky

Komunikační moduly a elektronické řídicí systémy mohou umístit anténu přímo na obvodovou desku. Návrh musí odpovídat rozvržení modulu, umístění komponent a zamýšlenému operačnímu prostředí.

Prostorově omezená elektronika

U kompaktních zařízení je třeba posoudit dostupnou plochu antény spolu s bateriemi, displeji, konektory a dalšími součástmi. Malý kryt automaticky neznamená, že integrovaný design bude poskytovat dostatečný RF výkon.

RF výkon a validace

Výkon antény závisí na interakci mezi vyzařovací geometrií, základní rovinou, strukturou napájení, přizpůsobením impedance a okolními materiály. Návrh testovaný na hodnotící desce se může po instalaci do hotového produktu chovat jinak.

Validace prototypu by proto měla používat reprezentativní uspořádání PCB a tam, kde je to možné, zamýšlený kryt. V závislosti na aplikaci mohou inženýři vyhodnotit VSWR, impedanci, zisk, šířku pásma a vyzařovací diagram podle předem definovaných kritérií přijatelnosti.

Včasné vysokofrekvenční testování může pomoci identifikovat omezení rozvržení dříve, než se jejich náprava během přípravy výroby prodraží.

Informace pro zakázkové projekty

Poskytnutí jasných technických požadavků pomáhá posoudit proveditelnost vlastního návrhu a včas identifikovat potenciální problémy s integrací.

Pro počáteční hodnocení si připravte následující informace, pokud jsou k dispozici:

• Požadované frekvenční pásmo a bezdrátový protokol

• Rozměry PCB a dostupná plocha antény

• Informace o základní rovině a napájecím bodě

• Materiál krytu a umístění součástí v blízkosti

• Cílové RF parametry a požadavky na testy

• Množství prototypu a odhadovaný objem výroby

Pokud se obvodová deska stále vyvíjí, mělo by se před dokončením návrhu zvážit umístění antény. To dává hardwarovým a RF týmům příležitost koordinovat oblast antény, pozemní strukturu a okolní komponenty.

Pokud hlavní deska plošných spojů nemůže pojmout požadovanou strukturu antény, může být vhodné zvážit alternativní konfiguraci. Konečná volba by měla odrážet mechanická omezení zařízení, RF cíle a výrobní požadavky.
