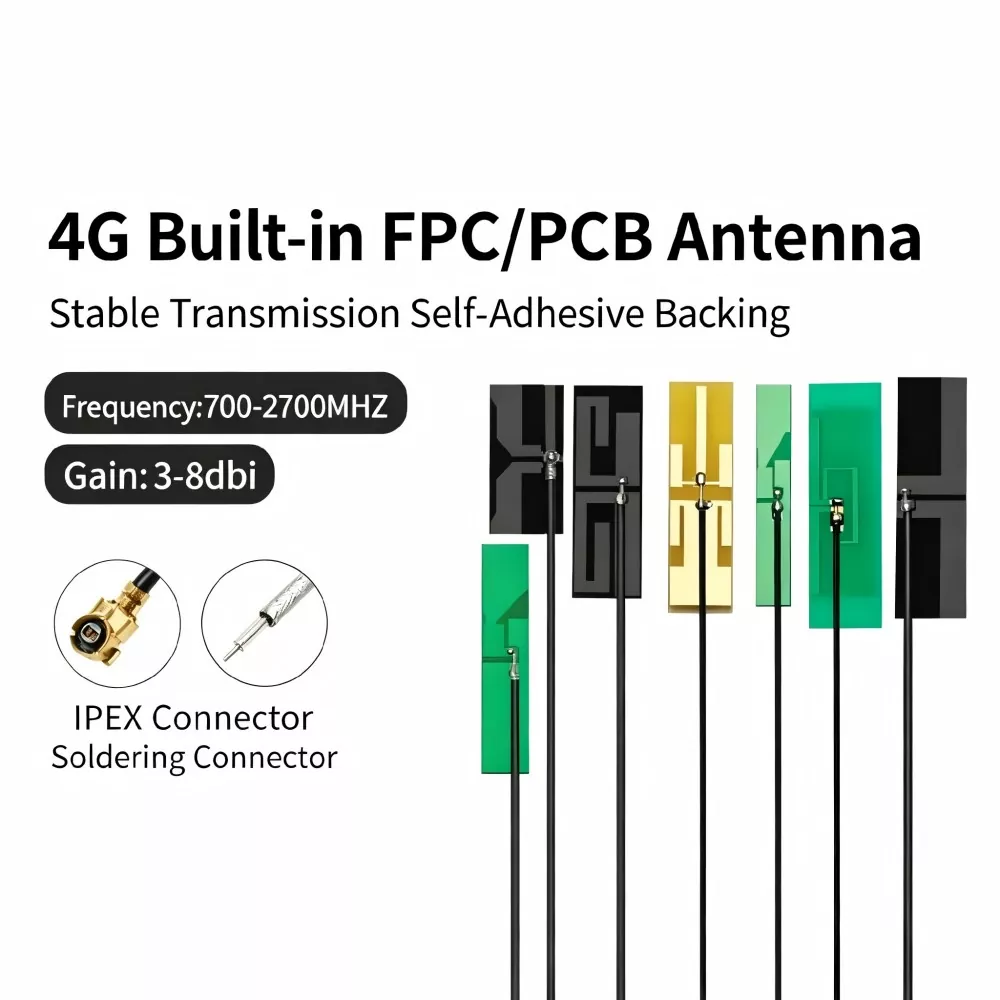

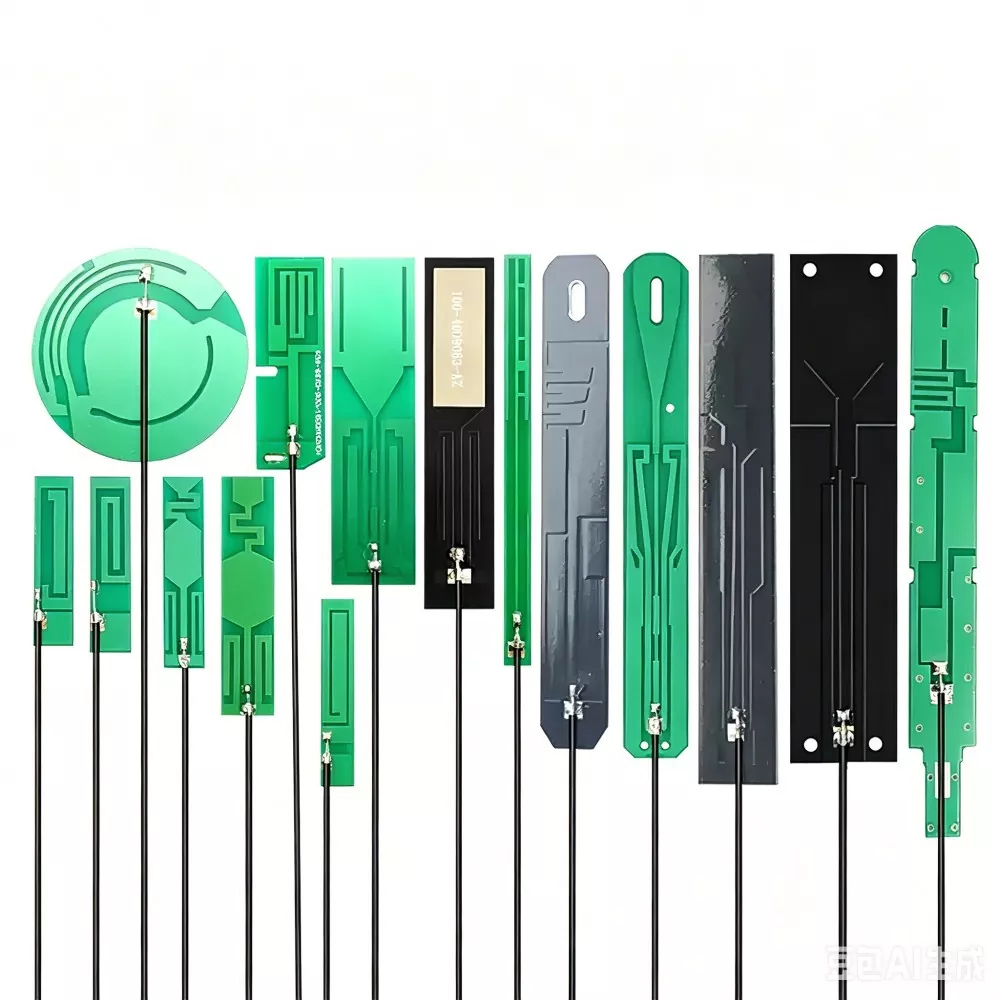

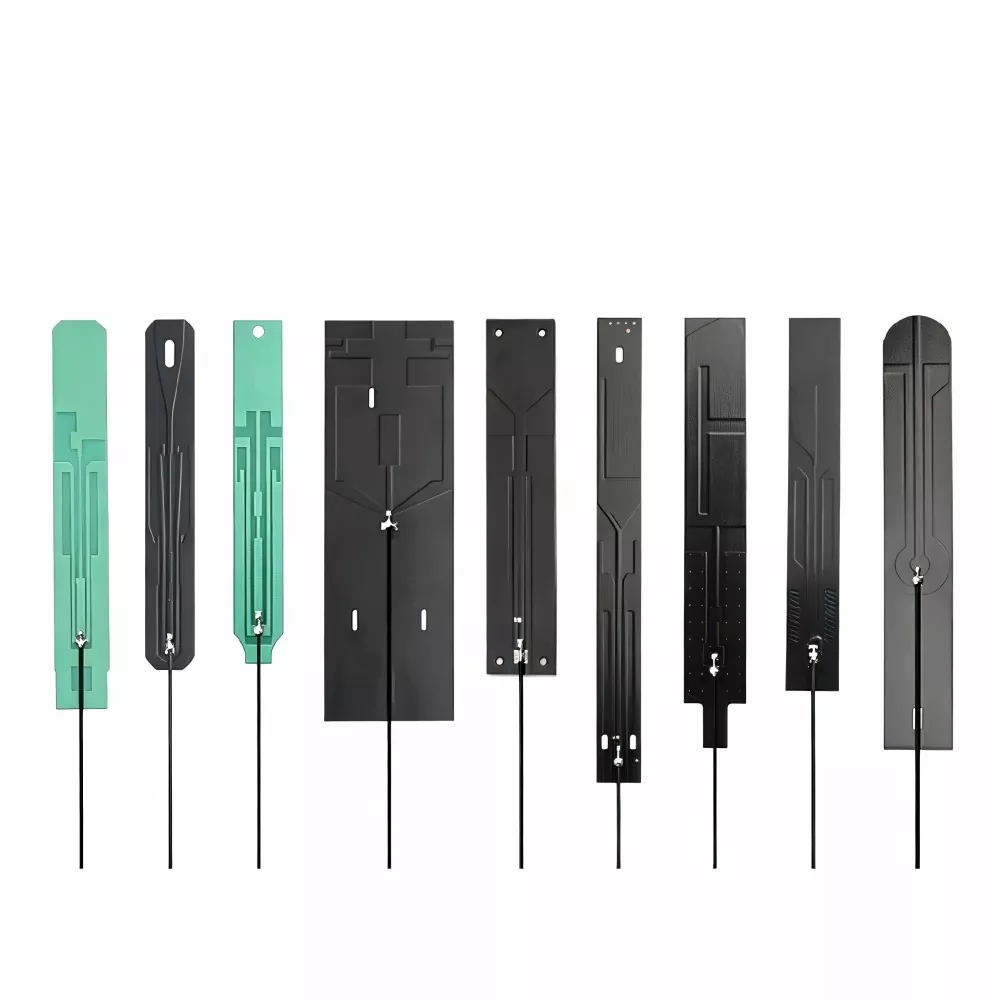

Pevná PCB anténa
Shenzhen Qianmu Communication Technology Co., Ltd. je důvěryhodný čínský dodavatel a výrobce pevných PCB antén, který poskytuje originální řešení pro hromadné objednávky a zakázkové projekty. Specializujeme se na standardní a přizpůsobené vestavěné antény pro aplikace 2,4G, 5,8G, WiFi, Bluetooth, LTE a LoRa, podpořené profesionální podporou OEM/ODM.
Pevná PCB anténa je miniaturní vestavěná bezdrátová transceiverová anténa vyrobená pomocí profesionální technologie leptání desek plošných spojů, tisku a povrchové montáže. Jako běžné řešení vestavěné antény v dnešním oboru bezdrátové komunikace eliminuje nadbytečnou strukturu externích antén a nabízí klíčové výhody, jako je lehká konstrukce, miniaturizace a vysoká přizpůsobivost. Je ideální volbou pro malá, integrovaná a vysoce sofistikovaná chytrá hardwarová zařízení a je široce používána v IoT, spotřební elektronice a průmyslových bezdrátových aplikacích.
Rozsah kompatibility zařízení
Díky vynikající adaptabilitě a výhodám integrace může být pevná PCB anténa široce používána v různých kompaktních vestavěných bezdrátových zařízeních. Je vhodný pro aplikace v oblasti spotřební elektroniky, inteligentních domácích systémů, průmyslového internetu věcí, komunikace ve vozidle a zabezpečovacího zařízení. Mezi typická kompatibilní zařízení patří:
· Zařízení pro chytrou domácnost: Chytré zástrčky, systémy inteligentního osvětlení, chytré dveřní zámky, robotické vysavače, senzory teploty a vlhkosti a senzory dveří/oken.
· IoT koncová zařízení: LoRa brány, NB-IoT moduly, 4G/5G IoT moduly, bezdrátové datové kolektory a polohovací terminály.
· Zařízení Bluetooth a WiFi: Bezdrátová sluchátka, reproduktory Bluetooth, moduly WiFi, bezdrátová zařízení pro zrcadlení obrazovky a přenosná chytrá nositelná zařízení.
· Průmyslová řídicí zařízení: Průmyslové bezdrátové senzory, automatizované řídicí terminály, průmyslové brány a bezdrátové monitorovací moduly.
· Zabezpečení a zařízení namontovaná ve vozidle: Záznamníky ve vozidle, GPS sledovače vozidel, bezdrátové sledovací kamery a moduly bezdrátového řízení přístupu.
· Další kompaktní bezdrátová zařízení: Mini dálkové ovladače, bezdrátové teploměry, přenosné komunikační terminály a další vestavěná bezdrátová zařízení.
Hlavní přednosti produktu
Pevná PCB anténa nabízí vynikající kompatibilitu, kompaktní integraci a spolehlivý bezdrátový výkon, díky čemuž je vhodná pro širokou škálu vestavěných bezdrátových zařízení. Je široce používán v systémech inteligentních domácností, průmyslových aplikacích IoT, spotřební elektronice, komunikaci vozidel a zabezpečovacích zařízeních.
Mezi hlavní použitelné produkty patří:
· Zařízení pro chytrou domácnost: Inteligentní zásuvky, systémy inteligentního osvětlení, chytré zámky, robotické vysavače, teplotní senzory a dveřní/okenní senzory.
· Terminály IoT: brány LoRa, moduly NB-IoT/4G/5G, bezdrátové sběrače dat a polohovací terminály.
· Zařízení Bluetooth a WiFi: Bezdrátová sluchátka, reproduktory Bluetooth, moduly WiFi, zařízení pro vysílání obrazovky a chytré nositelné produkty.
· Průmyslová zařízení: Průmyslové bezdrátové senzory, automatizační terminály, průmyslové brány a bezdrátové monitorovací moduly.
· Vozidla a bezpečnostní zařízení: Palubní kamery, sledovače vozidel, bezdrátové kamery a moduly bezdrátového řízení přístupu.
· Další bezdrátová zařízení: Mini dálkové ovladače, bezdrátové teploměry a přenosná vestavěná komunikační zařízení.
Podrobné technické specifikace
Standardní model pevné PCB antény naší továrny prošel komplexním laboratorním testováním a ověřením všech parametrů, což zajišťuje přesné a sledovatelné specifikace. Je navržen tak, aby splňoval požadavky na bezdrátovou komunikaci různých civilních a průmyslových aplikací. Klíčové specifikace jsou uvedeny níže (k dispozici jsou přizpůsobení a úpravy):
|
Položka parametru |
Standardní technické parametry |
|
Provozní frekvenční pásmo |
2,4 GHz, 5,8 GHz, 433 MHz, 868 MHz, 915 MHz, celopásmová kompatibilita LTE (k dispozici vícepásmové přizpůsobení) |
|
Charakteristická impedance |
50Ω (standardní RF impedance, přesně přizpůsobená mainstreamovým modulům) |
|
Zisk antény |
2dBi-5dBi (přizpůsobitelné na vyžádání, vysoký zisk volitelný) |
|
Poměr stojatých vln VSWR |
≤1,5 (průmyslový standard kvality, extrémně nízká ztráta signálu) |
|
Provozní napětí |
Univerzální 3,3V/5V |
|
Provozní teplota |
-40℃ ~ +85℃ (provoz při širokých teplotách, vhodný pro drsná průmyslová prostředí) |
|
Skladovací teplota |
-50 ℃ ~ +90 ℃ |
|
Materiál desky |
Vysoce přesná deska zpomalující hoření FR-4 |
|
Specifikace velikosti |
Přizpůsobitelné ve standardních velikostech; k dispozici ultratenké miniaturní modely. |
|
Metoda rozhraní |
Patch, pájení, IPEX terminál (volitelně) |
Konkurenční výhody produktu ve srovnání s obdobnými produkty
V současné době mají běžné low-end produkty na trhu často problémy, jako je nepřesná impedance, výrazný útlum signálu, nekonzistentní parametry šarže a špatná odolnost vůči vysokým teplotám. Jako profesionální čínský výrobce pevných PCB antén naše továrna provedla komplexní modernizace ve čtyřech klíčových oblastech – procesní technologie, výběr materiálu, testování a přizpůsobení – a nabízí významné výhody oproti konkurentům.
|
Srovnávací dimenze |
Standardní Companion pevná PCB anténa |
Pevná PCB anténa Thousand-Eye Communication |
|
Výběr materiálu desky |
Nekvalitní recyklované desky jsou náchylné k deformaci a mají špatnou odolnost vůči vysokým teplotám. |
Zcela nová přesná deska zpomalující hoření FR-4, vyznačující se vysokou teplotní odolností, prevencí deformace a vynikajícími izolačními vlastnostmi. |
|
Přesnost procesu |
Umělé leptání, hrubé stopy, velká chyba impedance. |
Plně automatické laserové leptání s přesným vedením a tolerancí impedance ≤ ±1 Ω. |
|
Výkon signálu |
Slabá schopnost proti rušení; silný útlum signálu na velké vzdálenosti. |
Profesionální přizpůsobení a ladění impedance, nízké ztráty, vysoká odolnost proti rušení a delší přenosová vzdálenost. |
|
Stabilita dávky |
Uměle vyrobené, s významnými variacemi parametrů jednotlivých šarží. |
Plně automatizovaná hromadná výroba, 100% kontrola vzorkování parametrů a extrémně vysoká konzistence šarží. |
|
Přizpůsobená služba |
Podporovány jsou pouze standardní modely; přizpůsobení trvá dlouho a je nákladné. |
Podporuje plnorozměrné přizpůsobení, návrh bezplatného schématu, rychlé prototypování a krátký cyklus hromadné výroby. |
|
Kontrola kvality |
Žádný úplný testovací proces, vysoká míra defektů. |
Vícestupňový proces kontroly, testování v reálném světě v reálném prostředí, míra defektů < 0,1 %. |
Návod k instalaci a použití
Jednoduchá instalace a flexibilní kompatibilita bez nutnosti složitého ladění. Pro splnění výrobních požadavků různých zařízení jsou k dispozici tři standardní způsoby instalace, které zajišťují hladký a efektivní proces instalace.
Instalace na povrch
Anténa, vhodná pro velkosériová SMT výrobní zařízení, může být přímo umístěna a připájena na určené místo základní desky zařízení pomocí pick-and-place stroje, což umožňuje automatizovanou montáž s vysokou účinností a konzistentností. Během instalace neumisťujte anténu do blízkosti zdrojů rušení, jako jsou baterie, kovové stínící kryty nebo vysokofrekvenční čipy. Udržujte vůli alespoň 3 mm, aby byl zajištěn stabilní přenos signálu.
Ručně svařovaná instalace
Pro malosériové prototypy, testovací a opravárenské aplikace lze použít ruční pájení k přesnému vyrovnání anténních podložek s RF pájecími body na základní desce. Používejte nízkoteplotní a rychlé metody pájení, abyste zabránili tepelnému poškození obvodu antény. Po pájení řádně uspořádejte kabeláž, aby nedošlo k nadměrnému ohýbání nebo stlačení.
Instalace tupého spoje svorek
Pevnou PCB anténu s IPEX konektorem lze přímo připojit do RF zásuvky na základní desce zařízení. Podporuje instalaci plug-and-play bez pájení, umožňuje snadnou montáž a demontáž, takže je ideální pro testování prototypů a malosériové aplikace zařízení.
|
Poznámky k instalaci: Instalace všech pevných antén PCB musí umožňovat dostatečný prostor, aby se zabránilo kovovým překážkám a blízkosti elektrického vedení; jinak to bude mít za následek přímo útlum signálu, sníženou citlivost a zhoršenou komunikační výkonnost zařízení. |
Tipy pro výběr produktu
Mnoho zákazníků se může setkat s problémy při nákupu antén. Nesprávný výběr může mít za následek slabé signály zařízení, problémy s kompatibilitou a zpoždění projektu. Na základě dlouholetých zkušeností v oboru naše továrna vyvinula profesionální pokyny pro nákup, které zákazníkům pomohou učinit přesná rozhodnutí a vyhnout se potenciálním rizikům.
Porovnejte odpovídající frekvenční pásmo
Přednost by měla být dána výběru antén podle provozní frekvence modulu zařízení. Pro 2,4G zařízení zvolte jednofrekvenční 2,4G anténu; pro dvoupásmová zařízení vyberte dvoupásmovou anténu 2,4G+5,8G. Nesprávné přizpůsobení frekvence může vést ke ztrátě signálu nebo nestabilnímu přenosu.
Potvrďte instalační prostor zařízení
Vyberte miniaturní anténu standardní velikosti nebo přizpůsobenou miniaturní anténu podle dostupného prostoru uvnitř zařízení. To pomáhá vyhnout se problémům s instalací způsobenými předimenzovanými návrhy nebo nedostatečným výkonem způsobeným nevhodnými rozměry antény.
Zvažte provozní prostředí
Pro běžné civilní aplikace se doporučují standardní modely. Pro průmyslová prostředí s vysokými teplotami nebo silným elektromagnetickým rušením zvolte vyztuženou tuhou PCB anténu pro zajištění dlouhodobého stabilního provozu.
Ověřte přesnost parametrů
Věnujte velkou pozornost klíčovým parametrům, jako je PSV, impedance a zisk. Vyhněte se produktům s nepřesnými specifikacemi a upřednostněte dodavatele, kteří mohou poskytnout skutečné zprávy o měření a spolehlivá testovací data.
Vyberte si spolehlivého výrobce zdrojů
Vyberte si renomovaného výrobce antén, který poskytuje možnosti přizpůsobení, ověřování kvality a poprodejní podporu pro zajištění stabilní hromadné výroby a konzistentního výkonu produktu.
Proč zvolit Qianmu Communications?
S mnohaletými zkušenostmi v odvětví bezdrátových komunikací je Qianmu Communications čínským výrobcem pevných PCB antén, který vybudoval dlouhodobá partnerství se zákazníky po celém světě. Využitím čtyř hlavních silných stránek – technologie, výrobní kapacity, kvality a služeb – jsme se stali důvěryhodným dodavatelem pro domácí i mezinárodní klienty.
Profesionální technický tým se silnými schopnostmi výzkumu a vývoje
Máme zkušený inženýrský tým RF specializující se na ladění impedance antén, optimalizaci frekvenčního pásma a strukturální přizpůsobení. Naši odborníci mohou rychle vyřešit problémy se signálem napříč různými zařízeními a poskytnout zákazníkům bezplatnou optimalizaci anténního řešení a podporu ladění prototypů.
Přímé dodávky z továrny na zdroje s konkurenční hodnotou
Díky standardizovaným výrobním zařízením a automatizovaným zařízením eliminujeme zbytečné náklady na zprostředkovatele a poskytujeme výrazné cenové výhody pro hromadné objednávky. Mezitím přísně kontrolujeme sazbu vadných produktů, abychom zákazníkům pomohli snížit poprodejní náklady.
Silné možnosti přizpůsobení pro různé aplikace
Poskytujeme přizpůsobená anténní řešení pokrývající různá frekvenční pásma, velikosti, struktury a požadavky na výkon. Díky rychlému vytváření prototypů a efektivním možnostem hromadné výroby můžeme vyhovět potřebám specializovaných zařízení a speciálních provozních prostředí.
Přísná kontrola kvality a úplná sledovatelnost produktu
Každá produktová šarže je podporována kompletními výrobními záznamy a testovacími daty, což umožňuje spolehlivou sledovatelnost. Stabilita a konzistence našich produktů překračuje obecné průmyslové standardy.
Komplexní poprodejní podpora pro spolehlivý servis
K zásilkám poskytujeme 24/7 technické konzultace, kontrolní zprávy a kvalifikační dokumenty. Náš citlivý poprodejní servis zajišťuje zákazníkům nepřetržitou podporu během jejich projektů.
FAQ
Q1: Může podporovat vlastní velikosti a frekvenční pásma?
A: Rozhodně. Jako profesionální výrobce antén poskytuje naše továrna komplexní služby přizpůsobení. Můžeme vyvinout přizpůsobená řešení na základě konstrukčního návrhu vašeho zařízení, instalačních rozměrů, požadovaných frekvenčních pásem a specifikací zisku. K dispozici jsou bezplatné návrhy řešení a výroba vzorků.
Q2: Co způsobuje špatný signál po instalaci?
Odpověď: Mezi nejčastější důvody patří nesprávná instalace, jako je umístění antény příliš blízko ke kovovým součástem, napájecímu vedení nebo zdrojům rušení čipů nebo ponechání nedostatečného prostoru kolem antény. Kromě toho je třeba zkontrolovat frekvenční pásmo antény, aby byla zajištěna kompatibilita s modulem zařízení. Naše továrna poskytuje profesionální pokyny pro ladění, které vám pomohou rychle vyřešit problémy se signálem.
Q3: Jaké je minimální množství objednávky? Jaká je dodací lhůta?
Odpověď: Pro standardní produkty neexistuje žádné minimální množství objednávky. K dispozici jsou také zakázkové zakázky a vzorky v malých sériích. Standardní objednávky mohou být doručeny během téhož dne, zatímco velkosériová hromadná výroba obvykle trvá 7–10 pracovních dnů. Výrobní plány lze upravit podle priorit zákaznických objednávek.
Q4: Co je lepší: pevná PCB anténa nebo konvenční tyčová anténa?
Odpověď: Pro kompaktní vestavěná zařízení je obvykle preferovanou volbou pevná PCB anténa kvůli její malé velikosti, možnosti skryté instalace, vysoké integraci a silné přizpůsobivosti. Pro venkovní zařízení vyžadující přenos na dlouhé vzdálenosti mohou být vhodnější tradiční tyčové antény.
