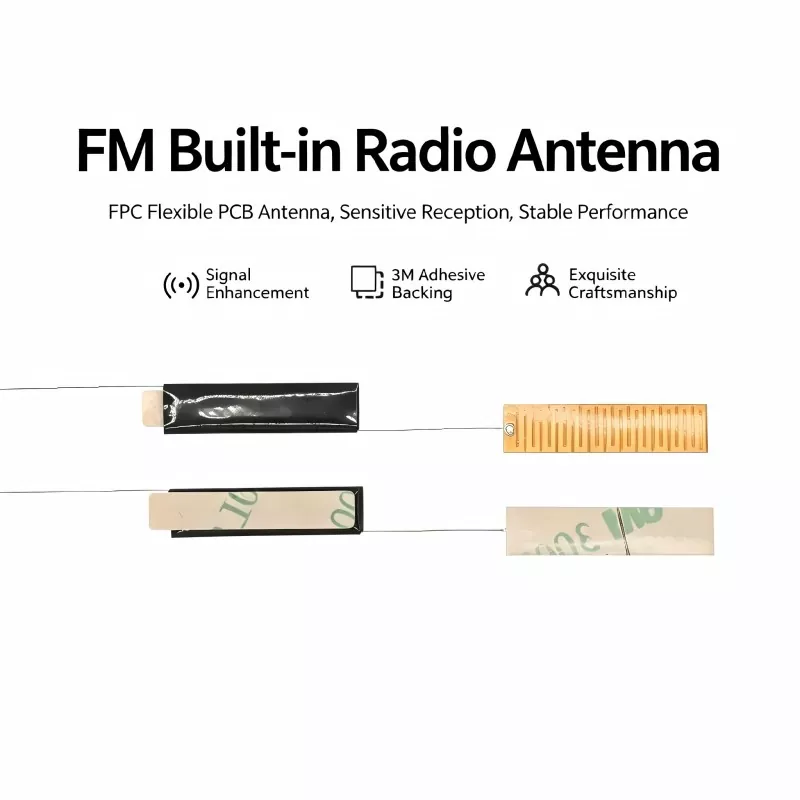

QianmurozvíjíVestavěná anténa FM rádiapro výrobce, kteří potřebují spolehlivý příjem FM v kompaktních elektronických produktech. Toto řešení interní antény, navržené podle praktických požadavků na integraci, může pomoci audio zařízením dosáhnout stabilního rádiového výkonu a zároveň šetřit instalační prostor a zachovat čistý vnější design.
FM rádio zůstává důležitou součástí mnoha automobilových audio systémů, přenosných rádií, reproduktorů Bluetooth, chytrých audio produktů a spotřební elektroniky. Přidání příjmu FM do kompaktního zařízení však vyžaduje více než pouhé připojení antény k přijímači. Rozměry antény, feritový materiál, vinutí cívky, místo instalace, vedení kabelů a okolní elektronické součásti mohou ovlivnit kvalitu příjmu. Vestavěná FM rádiová anténa poskytuje výrobcům kompaktní alternativu k tradičním externím anténám. Tento článek vysvětluje jeho pracovní princip, výhody návrhu, hodnotu aplikace, klíčové aspekty nákupu a praktické metody integrace.
Obsah
Co by měli výrobci vědět o vestavěných FM anténách?
Jak je navržena vestavěná FM rádiová anténa?
Proč je design vnitřní antény důležitý?
Které produkty mohou používat vestavěnou FM anténu?
Které faktory ovlivňují výkon FM příjmu?
Jaké specifikace by měli kupující porovnávat?
Jak mohou inženýři integrovat anténu do produktu?
Co byste měli hledat u dodavatele antén FM?
Časté dotazy k vestavěné FM rádiové anténě
Je vestavěná FM rádiová anténa vhodná pro váš produkt?
Co by měli výrobci vědět o vestavěných FM anténách?
Vestavěná FM anténa je interní přijímací komponent navržený pro zachycení FM vysílaných signálů bez potřeby konvenční externí teleskopické antény. Je instalován uvnitř krytu produktu a připojen k obvodu FM přijímače pomocí vodiče, kolíku nebo jiného elektrického rozhraní.
U mnoha komerčních produktů nabízí vnitřní instalace důležitou rovnováhu mezi RF funkčností a průmyslovým designem. Namísto vysunutí antény mimo kryt mohou výrobci umístit přijímací součást do dostupného prostoru.
Konstrukce s feritovým jádrem se běžně používá pro kompaktní aplikace pro příjem FM. Feritový materiál pomáhá koncentrovat magnetický tok kolem cívky, zatímco vinutý vodič převádí elektromagnetickou energii na elektrický signál, který může být zpracován přijímacím obvodem.
Anténa se tak stává spíše součástí celkového RF systému než izolovaným příslušenstvím. Jeho výkon závisí jak na jeho vlastních elektrických charakteristikách, tak na prostředí, ve kterém pracuje.
Jak je navržena vestavěná FM rádiová anténa?
Návrh interní FM antény obvykle začíná cílovým frekvenčním rozsahem a dostupným instalačním prostorem. Inženýři poté určí vhodné rozměry feritu, strukturu vinutí, specifikace vodičů, způsob připojení a mechanickou konfiguraci.
Feritové jádro
Feritové jádro je důležitou součástí magnetické přijímací struktury. Její materiálové vlastnosti a fyzické rozměry ovlivňují, jak efektivně interaguje anténa s okolním elektromagnetickým polem.
Přesná cívka
Měděný drát je navinut kolem feritového jádra podle definovaných elektrických požadavků. Konzistence vinutí je důležitá, protože odchylky mohou ovlivnit elektrické vlastnosti jednotlivých anténních jednotek.
Struktura připojení
V závislosti na hostitelském zařízení může anténa používat různé konfigurace kabelů, kolíků nebo konektorů. Vhodná struktura spojů zjednodušuje montáž a omezuje zbytečné úpravy DPS zákazníka.
Mechanická konfigurace
Rozměry je třeba zvážit v rané fázi návrhu. Anténa, která má dobrý elektrický výkon, může být stále nevhodná, pokud se nevejde do zamýšleného krytu nebo interferuje s jinými součástmi.
Proč je design vnitřní antény důležitý?
Moderní elektronická zařízení se zmenšují a zároveň obsahují více funkcí. To vytváří náročné prostředí pro RF komponenty, protože cenný vnitřní prostor je sdílen bateriemi, PCB, reproduktory, procesory, napájecími obvody a mechanickými strukturami.
Správně navržená interní anténa může nabídnout několik praktických výhod:
- Optimalizace prostoru:Anténa se instaluje uvnitř produktu a nevyžaduje externí montážní prostor.
- Vylepšený vzhled produktu:Pro každodenní provoz není potřeba žádná dlouhá teleskopická anténa.
- Mechanická ochrana:Vnitřní umístění snižuje vystavení náhodnému ohnutí nebo fyzickému nárazu.
- Flexibilní integrace:Přizpůsobené rozměry mohou vyhovovat různým uspořádáním skříně.
- Konzistentní sestava:Definovaná vnitřní montážní poloha může podporovat standardizovanou výrobu.
- Všestrannost aplikace:Stejný základní koncept antény lze přizpůsobit různým elektronickým produktům.
Tyto výhody jsou zvláště důležité pro výrobce, kteří chtějí kombinovat FM rádio s moderními bezdrátovými a digitálními funkcemi v kompaktním krytu.
Které produkty mohou používat vestavěnou FM anténu?
Rozsah použití je širší než u tradičních samostatných rádií. Pokud elektronický systém obsahuje funkci příjmu FM a poskytuje vhodné instalační prostředí, lze zvážit vnitřní anténu.
| Aplikace | Typický požadavek | Výhoda vnitřní antény |
|---|---|---|
| Audio do auta | Stabilní příjem FM v kompaktní řídicí jednotce | Skrytá instalace |
| Bluetooth reproduktory | Funkce FM kombinovaná s bezdrátovým zvukem | Prostorově efektivní design |
| Přenosná rádia | Kompaktní pouzdro a přenosný provoz | Snížené externí komponenty |
| Budíky | Integrovaná funkce FM rádia | Čistý vzhled produktu |
| Inteligentní audio zařízení | Více funkcí uvnitř jednoho krytu | Flexibilní vnitřní umístění |
| Specializované přijímače | RF integrace specifická pro aplikaci | Přizpůsobitelná konfigurace |
Které faktory ovlivňují výkon FM příjmu?
Výběr antény se správnou nominální frekvencí je pouze prvním krokem. Výkon v reálném světě může být ovlivněn několika dalšími faktory.
1. Místo instalace
Anténa by měla být umístěna tak, aby mohla efektivně přijímat RF signál. Instalace vedle velkých vodivých součástí nebo obvodů s vysokým šumem může snížit praktický výkon.
2. Rozložení desky plošných spojů
Deska plošných spojů může ovlivnit elektromagnetické prostředí antény. Technici by měli zvážit vzdálenost mezi anténou a procesory, spínanými zdroji napájení, vysokorychlostními rozhraními a dalšími potenciálními zdroji rušení.
3. Materiál krytu
Plastové a nevodivé kryty obecně poskytují jiné RF prostředí než kovové kryty. Konečné pouzdro by proto mělo být zahrnuto do testování prototypu.
4. Vedení kabelů
Vedení antény by mělo být vedeno opatrně a drženo v dostatečné vzdálenosti od zbytečných zdrojů elektrického šumu. Důsledné vedení kabelů může také pomoci udržet opakovatelný výrobní výkon.
5. Citlivost přijímače
Anténa nemůže kompenzovat všechna omezení v přijímacím obvodu. Charakteristiky antény a výkon přijímače by měly být hodnoceny společně během vývoje produktu.
Jaké specifikace by měli kupující porovnávat?
Při získávání FM antény by nákupní týmy měly vytvořit technický list, než si vyžádají cenovou nabídku. Díky tomu je srovnání dodavatelů smysluplnější a snižuje se riziko výběru komponenty pouze na základě ceny.
| Specifikace | Doporučené hodnocení | Důležitost nákupu |
|---|---|---|
| Frekvenční rozsah | Potvrďte kompatibilitu s požadovaným pásmem FM | Základní |
| Feritový materiál | Vyhodnoťte materiál a konzistenci | Vysoký |
| Vinutí cívky | Zkontrolujte přesnost a opakovatelnost vinutí | Vysoký |
| Rozměry | Vyrovnejte dostupný vnitřní prostor | Základní |
| Délka vedení | Potvrďte požadavky na PCB a montáž | Střední |
| Konektor | Ověřte elektrickou a mechanickou kompatibilitu | Vysoký |
| Teplotní rozsah | Přizpůsobte se operačnímu prostředí | Střední až vysoká |
| Přizpůsobení | Zjistěte, zda jsou podporovány specifikace OEM | Vysoký |
U hromadné výroby by kupující měli také zvážit postupy schvalování vzorků, vstupní kontrolu, konzistenci výroby, balení, dodací lhůtu a technickou podporu.
Jak mohou inženýři integrovat anténu do produktu?
Úspěšný proces integrace antény by měl začít před zamrznutím konečného krytu. Včasná koordinace mezi dodavatelem antény, technikem PCB, strojním inženýrem a výrobcem produktu může zabránit drahým přestavbám.
- Definujte požadavek na RF:Stanovte cílový frekvenční rozsah FM a architekturu přijímače.
- Rezervovat instalační prostor:Před dokončením mechanického uspořádání určete umístění antény.
- Poskytněte výkresy:Sdílejte dostupné rozměry a požadavky na připojení s výrobcem antény.
- Vyvinout vzorky:Vyhodnoťte přizpůsobené prototypy antén v zamýšleném produktu.
- Vyzkoušejte kompletní sestavu:Změřte příjem za reálných provozních podmínek.
- Dokončete výrobní specifikace:Rozměry zámku, parametry vinutí, kabely, konektory a kritéria kontroly.
Testování prototypu je zvláště důležité, protože výkon antény měřený vně výrobku nemusí představovat výkon poté, co je anténa instalována uvnitř konečného krytu.
Co byste měli hledat u dodavatele antén FM?
Vhodný dodavatel by měl být schopen poskytnout více než katalogovou komponentu. Pro projekty OEM a ODM může být technická komunikace a možnost přizpůsobení stejně důležitá jako základní specifikace antény.
Při hodnocení čínského výrobce nebo dodavatele antény zvažte následující:
- Zkušenosti s výrobou FM a dalších RF anténních komponentů.
- Schopnost přizpůsobit rozměry feritového jádra a strukturu vinutí.
- Stabilní ovládání vinutí cívky a montáž komponent.
- Možnost přizpůsobení kabelů, kolíků a konektorů.
- Vývoj vzorku před sériovou výrobou.
- Přehledné technické výkresy a specifikace produktu.
- Postupy kontroly kvality pro výrobní šarže.
- Responzivní komunikace při vývoji produktu.
Qianmu se zaměřuje na vývoj a výrobu antén pro různé elektronické aplikace. Jeho přizpůsobený přístup umožňuje zákazníkům diskutovat o požadavcích na frekvenci, instalační rozměry, způsoby připojení a další parametry specifické pro projekt před dokončením výrobního řešení.
Časté dotazy k vestavěné FM rádiové anténě
Může vestavěná FM rádiová anténa nahradit externí teleskopickou anténu?
U mnoha kompaktních elektronických produktů lze místo tradiční teleskopické antény použít vnitřní anténu. Konečná volba však závisí na designu přijímače, struktuře produktu, dostupném instalačním prostoru a požadovaném výkonu příjmu.
Jaký frekvenční rozsah FM je běžně podporován?
Mnoho komerčních aplikací FM rádia pracuje v rozsahu 88–108 MHz. Přesný návrh antény by měl odpovídat požadovanému frekvenčnímu rozsahu a přijímacímu obvodu.
Lze anténu přizpůsobit pro malý kryt?
Ano. Přizpůsobení se může týkat rozměrů feritu, struktury cívky, délky vedení, konfigurace terminálu a dalších mechanických požadavků. Testování prototypu se doporučuje, když je instalační prostor velmi omezený.
Ovlivňuje umístění antény příjem rádia?
Ano. Umístění může mít významný vliv. Blízké kovové součásti, napájecí obvody, procesory, stopy PCB, baterie a kabely mohou změnit elektromagnetické prostředí kolem antény.
Měla by být anténa testována uvnitř hotového výrobku?
Ano. Testování antény uvnitř skutečného krytu poskytuje realističtější informace o konečném výkonu příjmu než testování antény jako nezávislé součásti.
Proč zvolit přizpůsobenou anténu namísto standardního modelu?
Přizpůsobený model lze navrhnout podle konkrétních rozměrů, rozhraní přijímače, místa instalace a mechanických omezení produktu. To může usnadnit integraci a snížit potřebu stavebních úprav.
Je vestavěná FM rádiová anténa vhodná pro váš produkt?
U moderních elektronických produktů, kde musí vedle sebe existovat prostor, vzhled, spolehlivost a vysokofrekvenční funkce, může vestavěná anténa poskytnout praktickou alternativu ke konvenčním externím konstrukcím. Jeho úspěch závisí na kompletním konstrukčním procesu, včetně výběru feritu, vinutí cívky, frekvenčních požadavcích, návrhu desky plošných spojů, montážní polohy, konstrukce krytu a testování finálního produktu.
Qianmu poskytuje přizpůsobená řešení vestavěné FM rádiové antény pro výrobce vyvíjející audio zařízení, automobilovou elektroniku, přenosná rádia, reproduktory Bluetooth a další zařízení s podporou FM. Pokud máte specifický frekvenční rozsah, velikost krytu, požadavky na kabel nebo rozhraní přijímače,kontaktujte násprodiskutovat váš projekt a vyvinout konfiguraci antény, která vyhovuje vašim požadavkům na produkt.
