Stropní montážní anténa

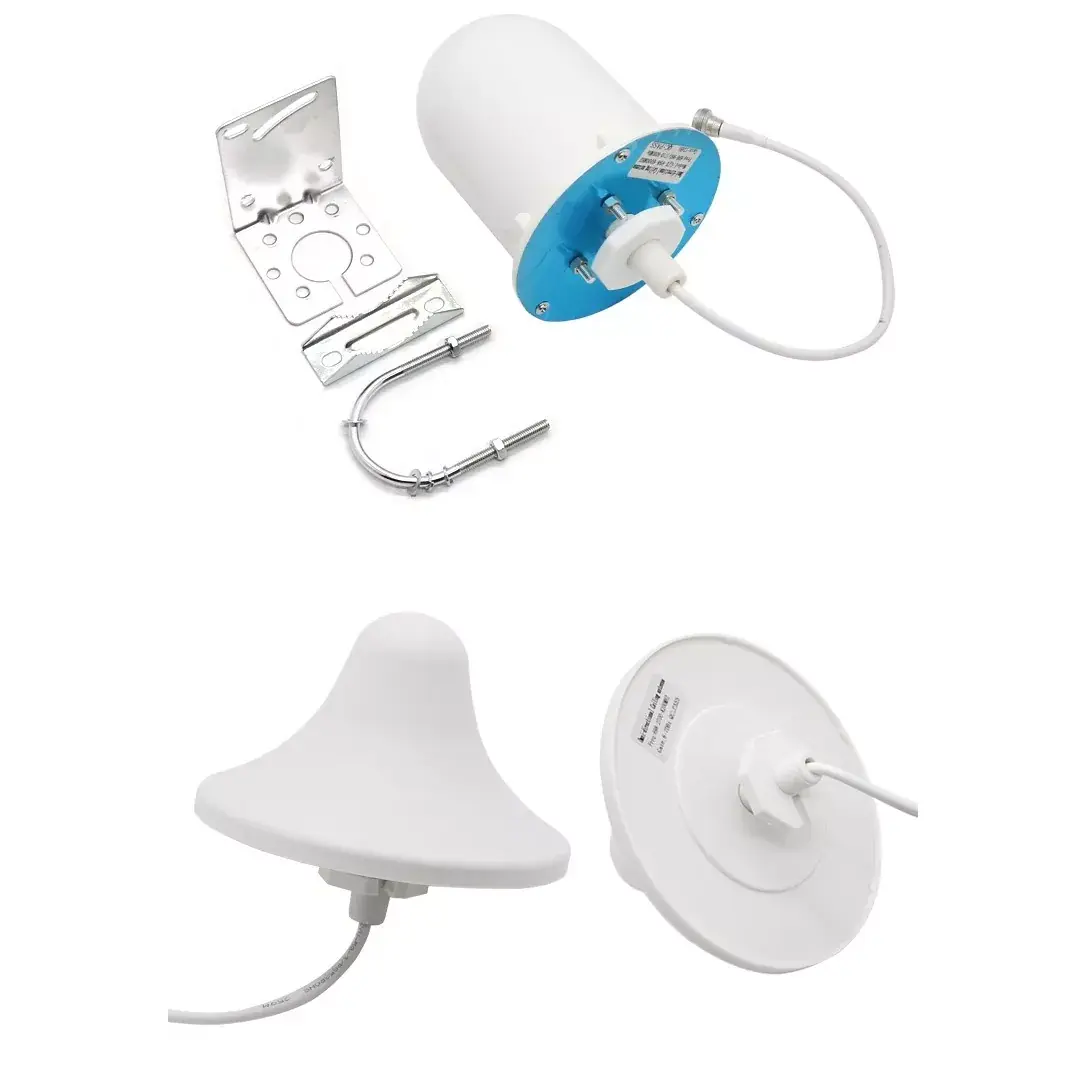

Stropní anténa jsou všesměrové radiofrekvenční antény pro vnitřní stropní montáž. Samostatně vyvinutá stropní anténa Qianmu Communication se vyznačuje integrovaným kruhovým stropním designem s přesnými oscilátory z čisté mědi a vysoce izolovanými zadními deskami reflektoru a je pasivní širokopásmovou komunikační anténou. Produkt lze přímo zabudovat do stropu, aby bylo dosaženo 360° rovnoměrného vyzařování signálu, s přihlédnutím jak k estetice instalace, tak k plnému pokrytí, a je široce kompatibilní s vnitřními WiFi, Bluetooth, zesílením signálu 4G a síťovými systémy pro celý dům. Komunikační stropní anténa Qianmu s čistě měděným oscilátorem + nehořlavým ABS pouzdrem je dokonale kompatibilní s různými komerčními projekty vnitřních sítí, jako jsou hotely, kancelářské budovy, nákupní centra, továrny atd.

Princip fungování

Komunikační stropní anténa s tisíci mesh dosahuje stabilního přenosu a příjmu signálu prostřednictvím duálního mechanismu vyzařování koaxiálního napájecího oscilátoru a agregace spodního odrazu. Vnitřní struktura je rozdělena do čtyř vrstev: napájecí konektor, radiační oscilátor, izolační reflektor a ochranný kryt. Každý výkonnostní parametr je měřen v anechoické komoře, nejsou označeny žádné falešné parametry:

1. Princip rezonance širokopásmového oscilátoru: Pomocí prstencových všesměrových měděných oscilátorů, pokrývajících duální WiFi standardní frekvenční pásma 2400-2500 MHz a 5150-5850 MHz, měřená stojatá vlna v frekvenčním pásmu je celkově ≤1,4, neexistuje žádná rezonanční slepá zóna v některých frekvenčních pásmech, kde nebude možné nalézt žádné frekvenční pásmo, kde nebude možné nalézt žádné frekvenční pásmo.

2. Koncentrace spodní odrazové vlny: Ke spodní části antény je přidána kovová odrazná zadní deska, která působí proti ztrátě signálu způsobené stropním kovovým kýlem a stropním hliníkovým panelem směrem nahoru. Naměřený vertikální útlum signálu směrem dolů se sníží o 70 %, 90 % bezdrátové energie vyzařuje do vnitřního prostoru a vzdálenost pokrytí se při stejném výkonu zvýší o 30 %.

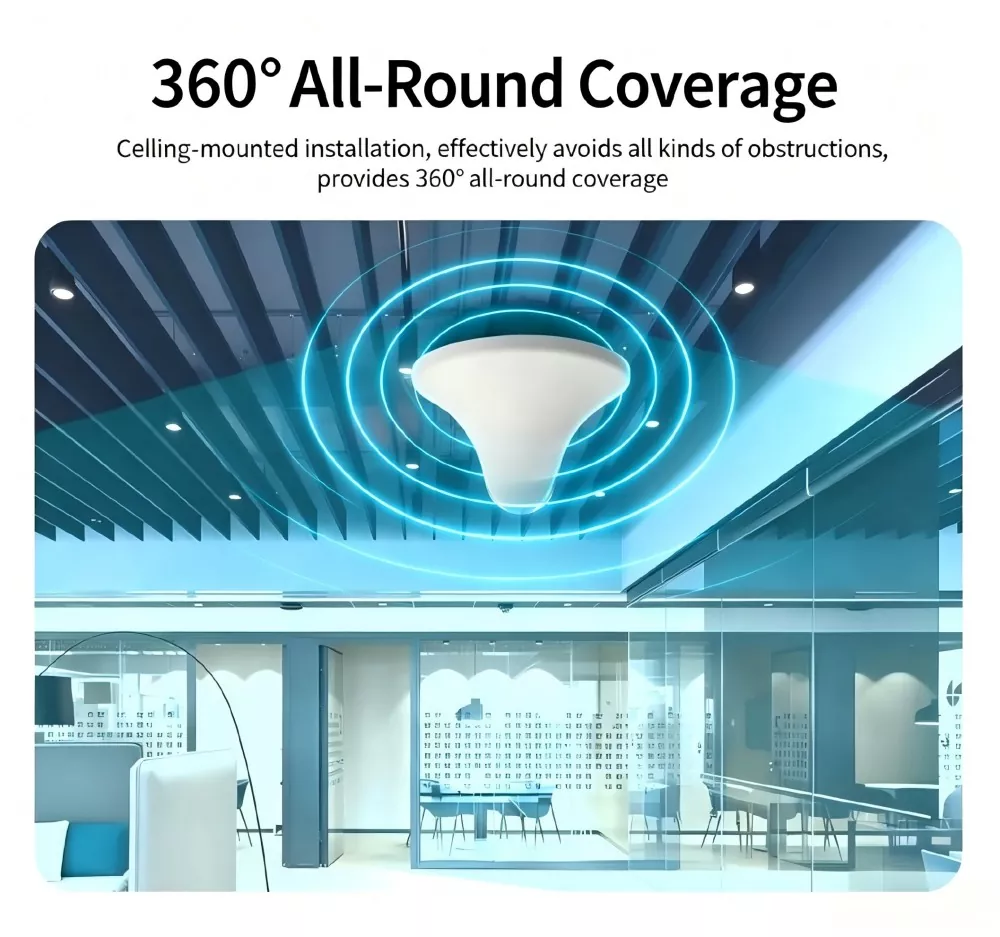

3. Mechanismus jednotného vyzařování 360°: Symetrické uspořádání kruhových oscilátorů, horizontální kolísání záření ≤1,2dB, žádný problém s nerovnováhou pokrytí silného signálu na jedné straně a žádná síť na druhé straně, naměřený rozdíl v síle signálu v okruhu 10 metrů ne více než 5dBm.

4. Konstrukce izolační struktury proti rušení: Uvnitř krytu je přidána další absorbující bavlněná vrstva, která izoluje elektromagnetický šum generovaný spínači a vodiči v počítačové místnosti nad stropem. Ve scénářích husté sítě AP se kofrekvenční rušení sníží o 40 % a rychlost sítě více uživatelů připojených současně výrazně neklesne.

5. Široká teplotní stabilita struktura materiálu: Pouzdro ABS zpomalující hoření + celoměděný oscilátor, testováno na 72 hodin stárnutí při vysokých a nízkých teplotách od -30 °C do +65 °C, oscilátor bez oxidace, chyba odchylky frekvence ≤±3MHz, výkon neklesá v dlouhodobém prostředí s vysokou teplotou uzavřeného stropu.

Kompatibilní s podpůrným vybavením

Tato stropní anténa je kompatibilní s velkou většinou vnitřních bezdrátových komunikačních zařízení na trhu. Technické úpravy nevyžadují další adaptérové ​​příslušenství a lze je přímo připojit pro použití:

1. Komerční bezdrátová zařízení: Podnikový dvoupásmový bezdrátový AP, vysoce výkonný WiFi router, hotelový bezdrátový ovladač AC, stropní bezdrátový router

2. Zařízení pro vylepšení signálu: zesilovač signálu 2,4G/5G, vnitřní mikro základnová stanice 4G/5G, opakovač signálu mobilního telefonu, brána pro zesílení Bluetooth

3. Síťové vybavení Iot: brána Bluetooth, základnová stanice pro vnitřní sběr LoRa, průmyslová brána senzoru 2,4G, hostitel centrálního ovládání iot v kampusu

4. Slaboproudé inženýrské příslušenství: vysokofrekvenční dělič výkonu, vazební člen, vnitřní napáječ, rozšiřující modul slaboproudé krabice

Kompletní průvodce instalací a používáním

(1) Klíčové body pro plánování před instalací

1. Plánování umístění: V otevřených místnostech má každá stropní anténa účinný poloměr pokrytí 8-12 metrů. V hotelových pokojích s mnoha přepážkami je každých 6-8 metrů umístěna jedna anténa.

2. Vyhýbání se stropu: Instalujte tak, abyste se vyhnuli kovovým trubkám, silným elektrickým kabelům a rozvaděči uvnitř stropu, aby se snížilo elektromagnetické rušení;

3. Požadavky na zapojení: Použijte standardní RF podavače 50Ω, přičemž délka každého podavače je řízena do 15 metrů, aby nedošlo k nadměrné ztrátě signálu.

(2) Postup při instalaci na strop krok za krokem

1. Vrtání: Vytvořte kruhový otvor o průměru 30 mm do sádrokartonového/hliníkového stropu skrz vysokofrekvenční podavač;

2. Zapojení: Připojte jeden konec podavače k ​​rozhraní SMA na zadní straně stropní antény a utáhněte jej, abyste zabránili uvolnění;

3. Upevnění: Zatlačte hlavní tělo antény zespodu stropu do otvoru se zadní západkou na horní straně stropního panelu, automaticky se uzamkne a upevní;

4. Dokování na zadní straně: Připojte druhý konec podavače k ​​bezdrátovému přístupovému bodu, RF portu zesilovače signálu a zapněte zařízení;

5. Aktuální měření a akceptace: Pomocí testeru signálu otestujte sílu signálu v oblasti pokrytí. Rozsah -40 až -70 DBM se považuje za kvalifikované pokrytí.

(3) Poznámky po údržbě

1. Každých šest měsíců zkontrolujte, zda nejsou uvolněné svorky antény a zoxidované spoje napáječe;

2. Ve vlhkých sklepních a kuchyňských nastaveních každý rok vyjměte a vyčistěte kryt pro odstranění prachu, aby se zabránilo hromadění prachu ovlivňujícího účinnost záření;

3. Neukládejte nad anténu kovové plechy nebo dráty, které výrazně sníží dosah bezdrátového pokrytí.

FAQ Často kladené otázky

Q1: S jakými zařízeními je tato stropní anténa kompatibilní?

A1: Komunikační stropní anténa Qianmu je kompatibilní s převážnou většinou zařízení s 50Ω RF rozhraním, jako jsou dvoupásmové bezdrátové aplikace, vysoce výkonné zesilovače signálu WiFi, vnitřní mikro základnové stanice 4G atd. Lze ji přímo přizpůsobit komerčním projektům bezdrátového pokrytí v hotelech a kancelářských budovách.

Q2: Potřebujete profesionální nástroje pro instalaci stropní antény? Může tu práci dělat jedna osoba?

A2: Nejsou vyžadovány žádné složité nástroje. K vytvoření otvorů je potřeba pouze malá elektrická vrtačka a zaklapávací konstrukce je pevná. Jedna osoba zvládne instalaci jedné stropní antény za 5 minut. Výrobek je dodáván s instalačním manuálem a i stavební dělníci bez předchozích zkušeností mohou porozumět provozním krokům.

Q3: Lze přizpůsobit rozhraní antény, LOGO pláště a balení?

A3: Plně přizpůsobitelné. Jako zdrojová továrna můžeme podle potřeby vyměnit všechny typy RF rozhraní SMA/N/BNC, podporovat sítotisk LOGA zákaznické značky na plášti, vlastní neutrální exportní balení, balení barevných krabic a lze sjednat minimální objednací množství pro OEM/ODM vlastní objednávky.

Q4: Jak můžeme potvrdit skutečnou vzdálenost pokrytí stropní antény? Můžeme poskytnout naměřená data?

A4: Ano. Každá šarže stropních antén je dodávána se zprávou o zkoušce radiofrekvenční bezodrazové komory spolu s videem o testování pokrytí na místě a údaji o síle signálu pro různé domácí hotely a kancelářské budovy. Všechny parametry jsou skutečné a ověřitelné a zákazníci mohou poslat vzorky zpět k vlastnímu testování a porovnání.
