Pro moderní zařízení pro vymáhání práva a záznamová zařízení v terénu je spolehlivé určování polohy více než jen pohodlím – může přímo ovlivnit sledovatelnost důkazů a provozní bezpečnost.QianmurozvíjíBody Cam GPS anténajako průmyslová GNSS keramická anténa pro kamery nošené na těle, terminály pro sběr důkazů, hlídková zařízení a další náročná mobilní zařízení. Jeho kompatibilita s GPS, BeiDou, GLONASS a Galileo, design RHCP a odolná keramická konstrukce jsou navrženy pro udržení stabilního satelitního příjmu v náročných prostředích.
Anténa GPS uvnitř fotoaparátu nošeného na těle musí fungovat kolem překážek lidského těla, kompaktních konstrukcí zařízení, kovového stínění, celulárních RF modulů, baterií a měnících se venkovních podmínek. Vhodná GNSS anténa tedy potřebuje více než jen základní satelitní příjem. Tento článek vysvětluje, jak keramická konstrukce antény, kruhová polarizace, kontrola vysokofrekvenčního rušení, materiály pro vysoké teploty a správná instalace přispívají ke stabilnímu umístění. Rovněž porovnává technologie keramických a flexibilních FPC antén a nastiňuje klíčové aspekty výběru a instalace pro výrobce profesionálních kamer.
Obsah
- Co je to anténa GPS Body Cam?
- Proč záleží na výkonu GPS u fotoaparátů nošených na těle?
- Jaké výkonnostní faktory by měli kupující hodnotit?
- Keramická GPS anténa vs. FPC anténa
- Klíčové technické specifikace
- Jak by měla být instalována anténa GPS?
- Typické aplikace
- FAQ
- Závěr

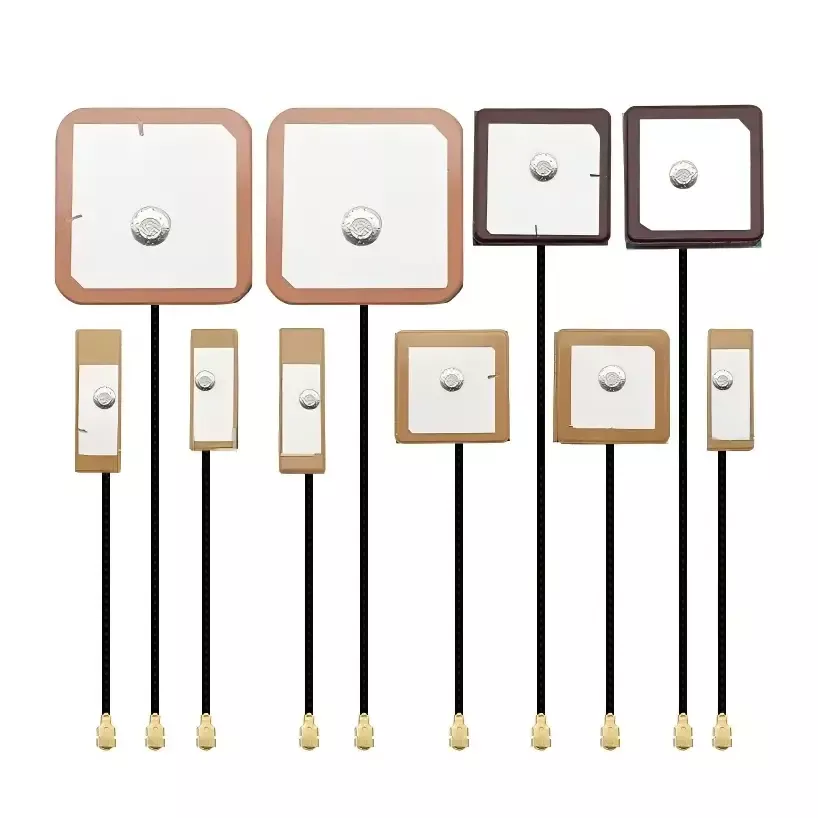

Co je to anténa GPS Body Cam?
Anténa GPS Body Cam je specializovaný přijímací komponent GNSS navržený pro získávání signálů satelitní navigace pro kamery nošené na těle a přenosné terminály pro záznam důkazů. Na rozdíl od univerzální GPS antény musí fungovat v kompaktním krytu a vypořádat se s tělesnými překážkami, elektronickým rušením, pohybem a měnícím se venkovním prostředím.
Řešení Qianmu využívá vysoce dielektrickou keramickou záplatovou strukturu a pravostrannou kruhovou polarizaci (RHCP). Konstrukce podporuje GPS L1 na 1575,42 MHz a BeiDou B1 na 1561 MHz, zatímco kompatibilita s hlavními satelitními navigačními systémy může podporovat profesionální polohovací aplikace na domácích i mezinárodních trzích.
Anténa přijímá satelitní signály a předává optimalizovaný RF signál do polohovací čipové sady. Zařízení pak může vypočítat informace o poloze, rychlosti, čase a nadmořské výšce a přiřadit údaje o poloze k nahranému zvuku a videu. To vytváří praktické spojení mezi zaznamenaným obsahem a místem, kde k události došlo.
Proč záleží na výkonu GPS u fotoaparátů nošených na těle?
Kamery na těle se často používají, když personál chodí, běží, otáčí se, vstupuje do budov nebo řídí vozidla. Tyto pohyby vytvářejí obtížnější RF prostředí, než jaké obvykle zažívá stacionární přijímač GPS.
Stabilní umístění může poskytnout několik praktických výhod:
- Sledovatelnost důkazů:Informace o poloze mohou být spojeny se zaznamenanými záběry a provozními událostmi.
- Průběžné záznamy trajektorie:Spolehlivý satelitní příjem pomáhá snížit mezery ve sledování pohybu.
- Provozní povědomí:Týmy v terénu mohou získat spolehlivější informace o poloze během mobilních operací.
- Snížený posun polohy:Lepší výkon antény může pomoci omezit nestabilní údaje o poloze způsobené slabými nebo odraženými signály.
- Globální nasazení:Vícesystémová GNSS kompatibilita je užitečná pro zařízení určená pro různé geografické trhy.
Pro výrobce by proto výběr antény měl být zvažován v raných fázích návrhu tělesné kamery spíše než jako konečný úkol výběru komponentu.
Jaké výkonnostní faktory by měli kupující hodnotit?
1. Kompatibilita satelitního systému
Profesionální tělesné kamery mohou být nasazeny v různých zemích a provozních prostředích. Podpora GPS a BeiDou při současném přizpůsobení GLONASS a Galileo může poskytnout větší flexibilitu při navrhování zařízení pro domácí i zahraniční trhy.
2. Kruhová polarizace
Satelitní signály GNSS mají charakteristiky kruhové polarizace. Anténa RHCP je navržena tak, aby odpovídala této vlastnosti signálu a může pomoci snížit dopad určitých odražených a nesprávně polarizovaných signálů. To se stává zvláště užitečné v okolí budov, vozidel, kovových konstrukcí a dalších reflexních povrchů.
3. Odolnost proti RF rušení
Moderní kamera na těle může obsahovat komunikační moduly 4G/5G, Wi-Fi, procesory, baterie a další elektronické obvody. Tyto komponenty mohou vytvářet elektricky složité prostředí. Přizpůsobení antény a vhodné fyzické oddělení může pomoci snížit nežádoucí vysokofrekvenční vazbu a zlepšit stabilitu polohy.
4. Environmentální spolehlivost
Profesionální vybavení může být vystaveno letnímu horku, zimnímu chladu, vibracím, nárazům, vlhkosti a dlouhodobému venkovnímu provozu. Průmyslový keramický design Qianmu je specifikován pro rozsah provozních teplot -40 °C až +75 °C, což podporuje aplikace, kde komponenty spotřebitelské kvality nemusí poskytovat dostatečnou rezervu pro životní prostředí.
5. Mechanická odolnost
Vybavení nošené na těle zažívá opakovaný pohyb a fyzickou manipulaci. Tuhá keramická konstrukce antény může poskytnout lepší rozměrovou stabilitu než flexibilní konstrukce v aplikacích, kde je prioritou mechanická odolnost.
Keramická GPS anténa vs. FPC anténa
Jak keramické, tak FPC anténní technologie mohou být užitečné, ale jejich vlastnosti jsou odlišné. Správná volba závisí na struktuře produktu, dostupném prostoru, podmínkách prostředí, požadovaném polohovacím výkonu a cílové aplikaci.
| Srovnávací faktor | Keramická anténa Qianmu | Standardní FPC GPS anténa |
|---|---|---|
| Materiál jádra | Průmyslová vysokoteplotní slinutá keramika | Flexibilní PI fólie |
| Příjem signálu | Navrženo pro silný příjem satelitního signálu | Vhodné pro kompaktní univerzální aplikace |
| Polarizace | RHCP | Záleží na konstrukci antény |
| Provozní teplota | -40 °C až +75 °C | Záleží na konkrétním modelu |
| Mechanická struktura | Pevná keramická konstrukce | Flexibilní konstrukce fólie |
| Kontrola rušení | Navrženo pro náročná RF prostředí | Více záleží na uspořádání a instalaci systému |
| Typická aplikace | Profesionální tělové kamery a průmyslové terminály | Kompaktní spotřební a přenosná elektronika |
Výrobcům vyvíjejícím profesionální zařízení pro záznam důkazů může keramická GNSS anténa nabídnout užitečnou kombinaci vysokofrekvenčního výkonu, odolnosti vůči okolnímu prostředí a strukturální stability.
Klíčové technické specifikace
Při hodnocení antény GPS pro tělesnou kameru by měli inženýři přezkoumat kompletní RF a mechanické specifikace, spíše než se zaměřovat pouze na kompatibilitu nominální frekvence.
| Parametr | Specifikace Qianmu |
|---|---|
| Typ produktu | Keramická povrchová montáž GNSS antény |
| Provozní pásma | GPS L1: 1575,42 MHz; Beidou B1: 1561 MHz |
| Polarizace | Pravostranná kruhová polarizace (RHCP) |
| Charakteristická impedance | 50Ω |
| VSWR | ≤1,8 |
| Špičkový zisk | 3,0–3,8 dBi |
| Provozní teplota | -40 °C až +75 °C |
| Skladovací teplota | -45 °C až +80 °C |
| Instalace | Umístění SMT, pájení skrz díry nebo přizpůsobené konektory |
Tyto specifikace poskytují užitečný výchozí bod pro inženýry RF. Konečný výkon antény by však měl být vždy ověřen po integraci do kompletního krytu těla kamery, protože materiály krytu, umístění baterie, uspořádání PCB, vedení kabelů a blízké bezdrátové moduly mohou významně ovlivnit skutečný výkon RF.
Jak by měla být instalována anténa GPS?
I vysoce výkonná anténa může mít nižší výkon, pokud je nesprávně nainstalována. Správná mechanická a RF integrace je proto nezbytná.
Vyberte si vhodnou montážní pozici
Oblast keramického záření by neměla být přímo zakryta kovovými kryty, bateriemi nebo kovovými držáky. Obecně je výhodná nekovová oblast směrem k horní části těla fotoaparátu. Společnost Qianmu doporučuje zachovat vzdálenost alespoň 15 mm od antén 4G/5G a Wi-Fi tam, kde to struktura produktu umožňuje.
Dodržujte správné postupy pájení
U kolíkových antén by pájené spoje měly být úplné a bezpečné. U produktů SMT by měla být anténa správně nasměrována a namontována v souladu s doporučeným postupem PCB. Je třeba se vyhnout nadměrnému mechanickému tlaku, protože keramické součásti mohou být poškozeny nesprávnou manipulací.
Řídicí kabel a směrování elektrického vedení
Anténní kabely by měly být vedeny opatrně, aby se omezilo zbytečné propojení s elektrickým vedením a silnoproudými obvody. Tam, kde je to vhodné, lze k izolaci antény od silných zdrojů elektrického rušení použít také izolační materiály.
Otestujte kompletní zařízení
Laboratorní testování součástí je důležité, ale nemělo by nahrazovat ověření celého stroje. Po sestavení by měli výrobci vyhodnotit získávání satelitů se studeným a horkým startem, přesnost určování polohy, počet satelitů a spojitost trajektorie za reálných venkovních podmínek.
Jaké aplikace mohou používat anténu GPS Body Cam?
Profesionální GNSS anténa může podporovat širokou škálu mobilních záznamových a polohovacích zařízení, včetně:
- Tělesné kamery 4G/5G
- Záznamové terminály policie a dopravních služeb
- Kamery městské správy a správy silnic
- Audiovizuální důkazní technika hasičů
- Nevýbušné a jiskrově bezpečné záznamové terminály
- Důlní a petrochemická kontrolní zařízení
- Zařízení pro kontrolu napájení a železniční obchůzky
- Venkovní kontrolní a provozní terminály
- Vícepásmové fotoaparáty pro nošení na těle orientované na export
Kombinace příjmu GNSS, kompaktní integrace a odolnosti vůči životnímu prostředí činí tuto anténní technologii zvláště důležitou pro profesionální zařízení, která musí nepřetržitě fungovat mimo kontrolovaná vnitřní prostředí.
FAQ
1. Jaké satelitní systémy podporuje Body Cam GPS Antenna?
Anténa je navržena pro frekvence GPS L1 a BeiDou B1 a podporuje vícesystémové aplikace GNSS zahrnující GPS, BeiDou, GLONASS a Galileo.
2. Proč je RHCP důležitý pro příjem GNSS?
RHCP neboli pravostranná kruhová polarizace odpovídá polarizačním charakteristikám běžných satelitních signálů GNSS. Může pomoci zlepšit konzistenci příjmu a snížit dopad některých odražených nebo nesprávně polarizovaných signálů.
3. Může anténa pracovat v extrémních teplotách?
Stanovený rozsah provozních teplot je -40°C až +75°C, díky čemuž je anténa vhodná pro mnoho náročných venkovních a průmyslových aplikací.
4. Lze anténu upravit pro nový design těla kamery?
Ano. Jako originální výrobce může Qianmu podporovat přizpůsobený vývoj antény podle struktury zařízení, provozní frekvence, požadavků na instalaci, konfigurace konektoru a cílů RF výkonu.
5. Jaká vzdálenost by měla být zachována od antén 4G/5G a Wi-Fi?
Tam, kde to struktura produktu dovoluje, se doporučuje minimální vzdálenost 15 mm. Konečná vzdálenost by měla být potvrzena pomocí RF testování, protože geometrie krytu a vnitřní elektronika mohou změnit optimální polohu antény.
6. Je po instalaci antény nutné venkovní testování?
Ano. Důrazně se doporučuje venkovní testování celého zařízení. Po zabudování antény do konečného krytu by měli inženýři ověřit satelitní akvizici, přesnost určování polohy, studené a horké starty a kontinuitu trajektorie.
Závěr
Spolehlivá GNSS anténa je kritickou součástí profesionální kamery nošené na těle, protože polohovací výkon ovlivňuje přesnost polohy, sledovatelnost důkazů a provozní spolehlivost. Keramická konstrukce, polarizace RHCP, kompatibilita s více systémy GNSS, kontrola rušení a širokopásmový výkon mohou poskytnout pevnější základ pro náročné aplikace fotoaparátů na těle.
Qianmu spojuje výzkum a vývoj antén, výrobu, RF testování a zakázkovou výrobu na podporu výrobců těl a systémových integrátorů. Pro projekty vyžadující přizpůsobená frekvenční pásma, rozměry, konektory, instalační struktury nebo RF optimalizaci prozkoumejte řešení Body Cam GPS Antenna akontaktujte násza technickou konzultaci, vzorky a přizpůsobený vývoj antény.
