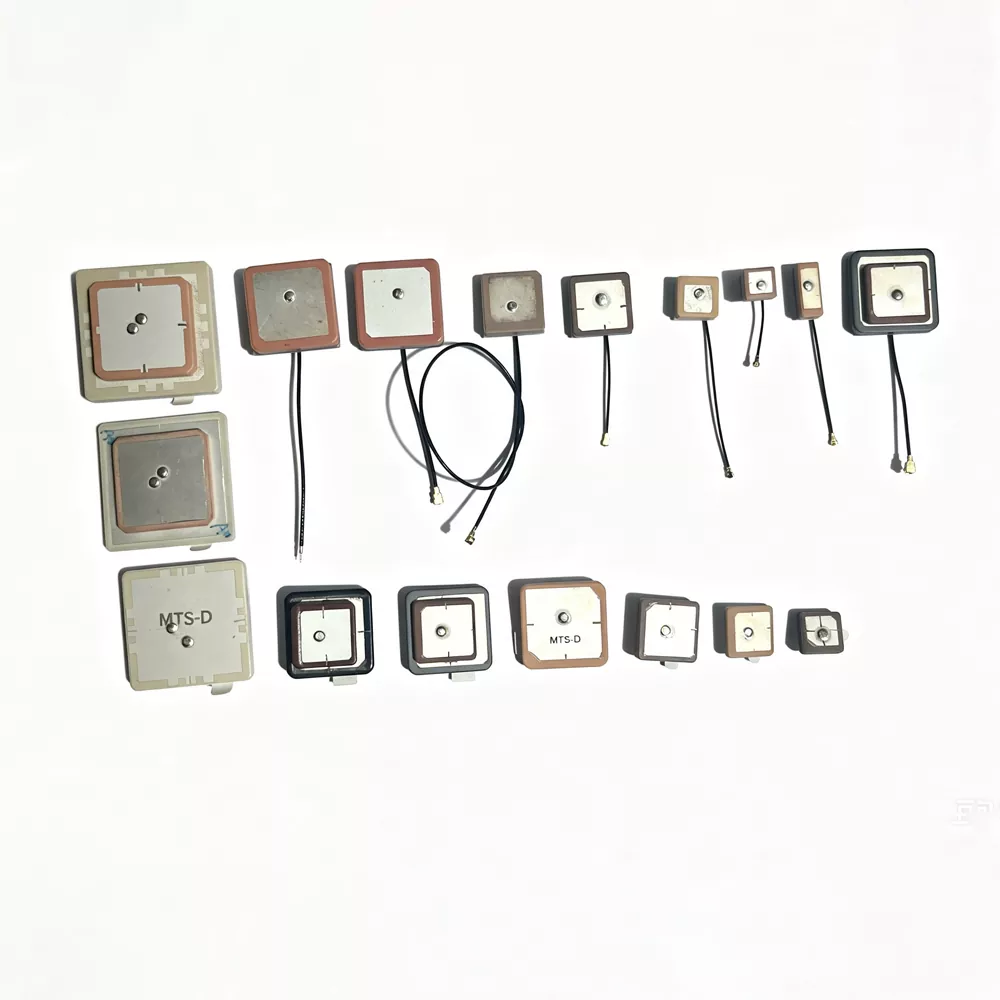

Anténa GPS BeiDou

Anténa GPS BeiDou je satelitní navigační RF komponent navržený pro příjem frekvenčních signálů L1/B1, včetně GPS L1 (1575,42 MHz) a BeiDou B1 (1561 MHz).

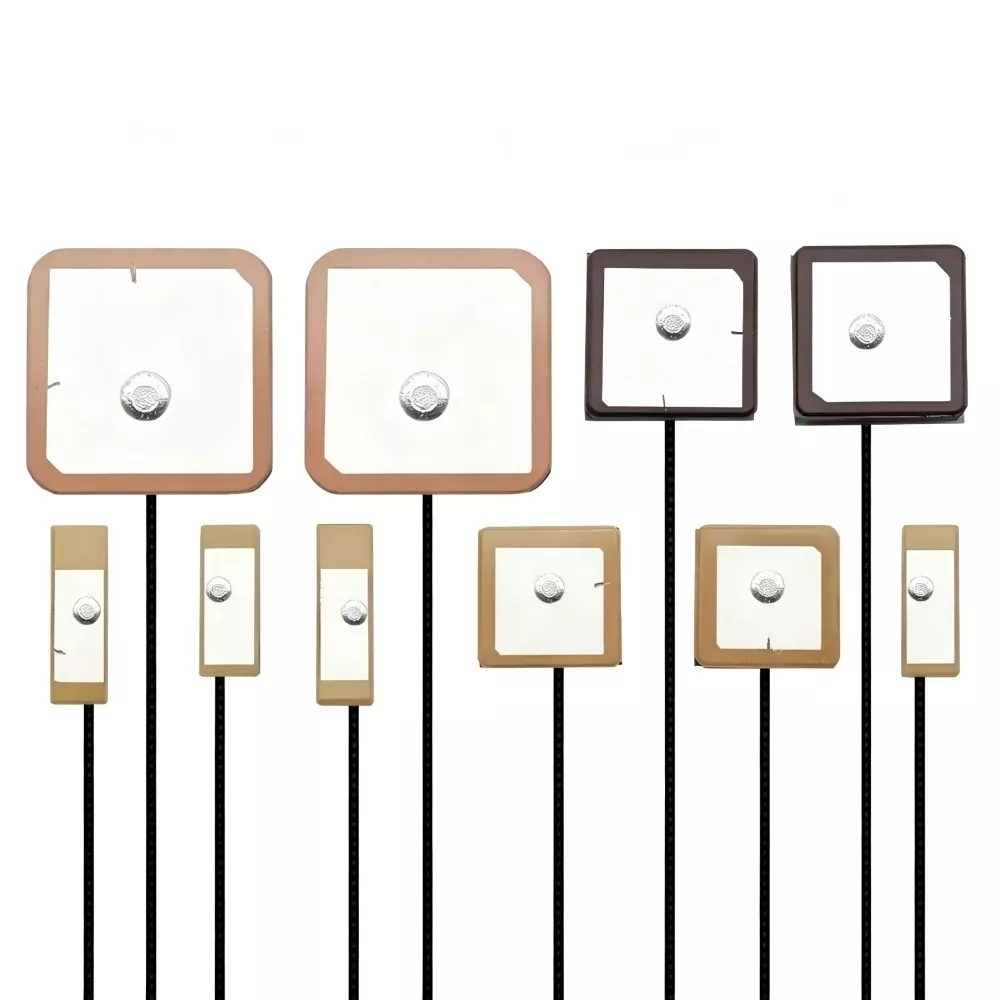

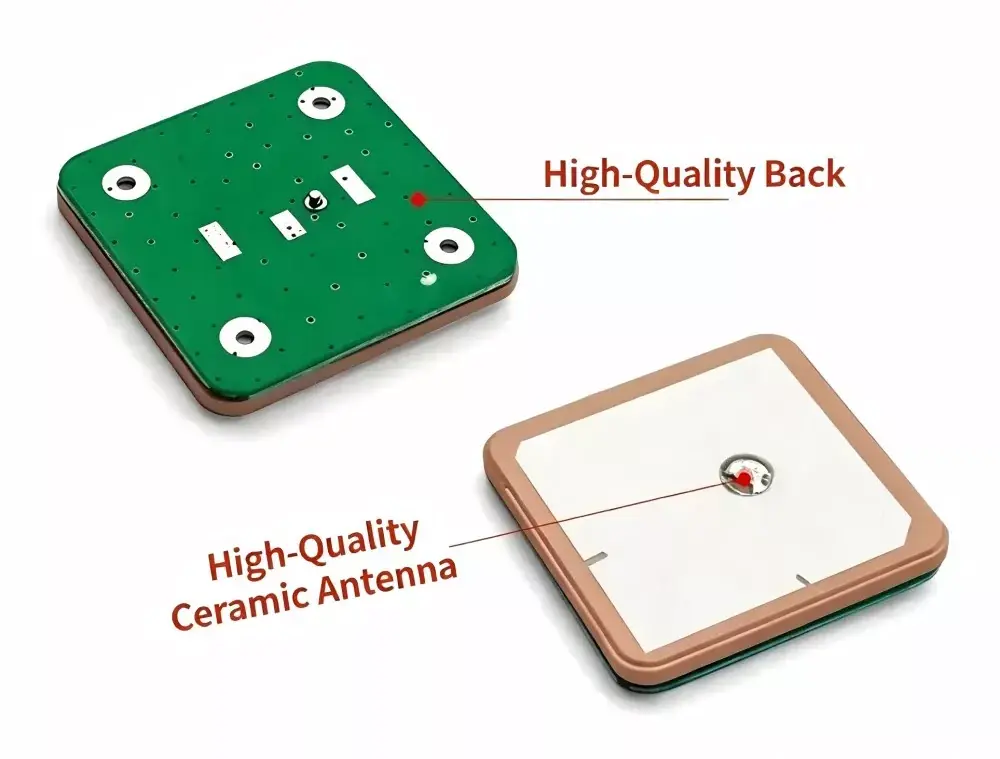

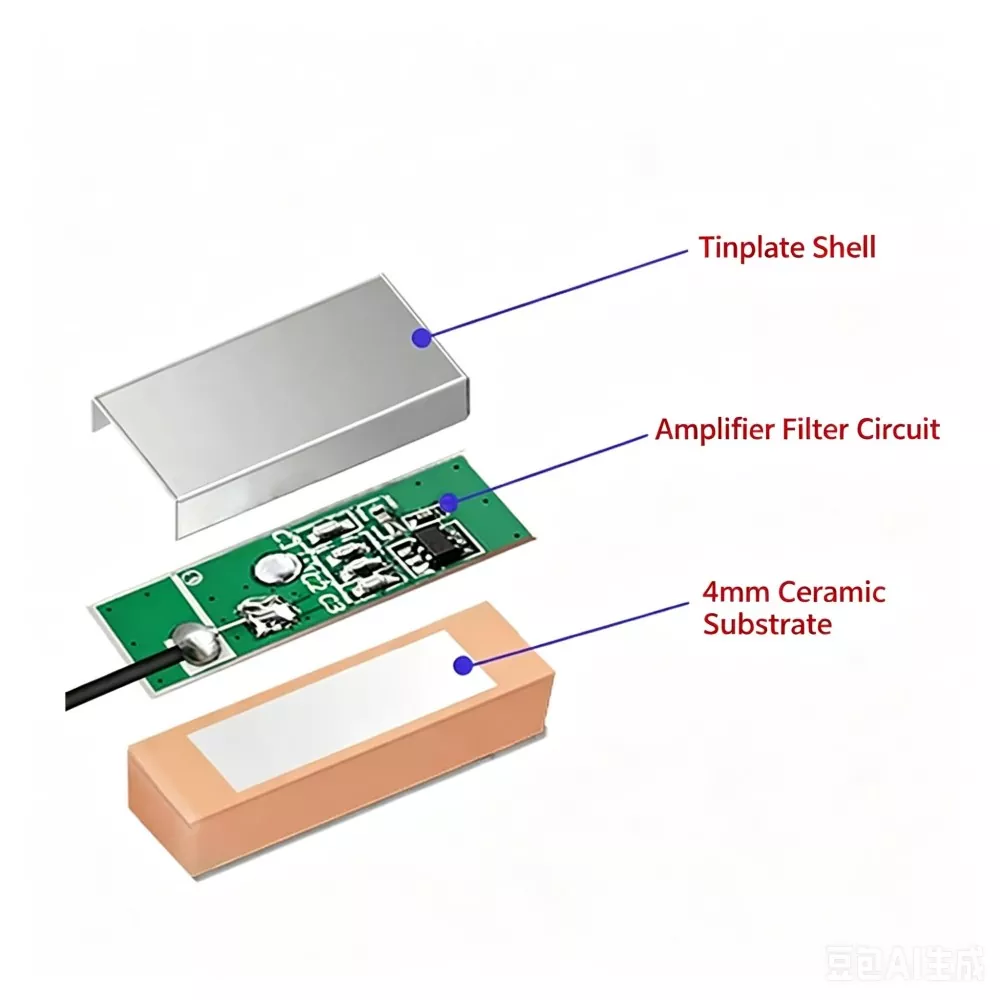

Anténa typicky používá keramickou dielektrickou záplatovou strukturu s materiálem s vysokou permitivitou. Příjem signálu je dosažen prostřednictvím elektromagnetické rezonance mezi kovovou náplastí a keramickým substrátem, převádějící slabé satelitní RF signály na nízkošumové elektrické signály pro zpracování GNSS přijímačem.

Pravostranná kruhová polarizace (RHCP) se používá k přizpůsobení charakteristik satelitního vysílání, čímž se snižuje ztráta nesouladu polarizace v prostředí dynamického příjmu.

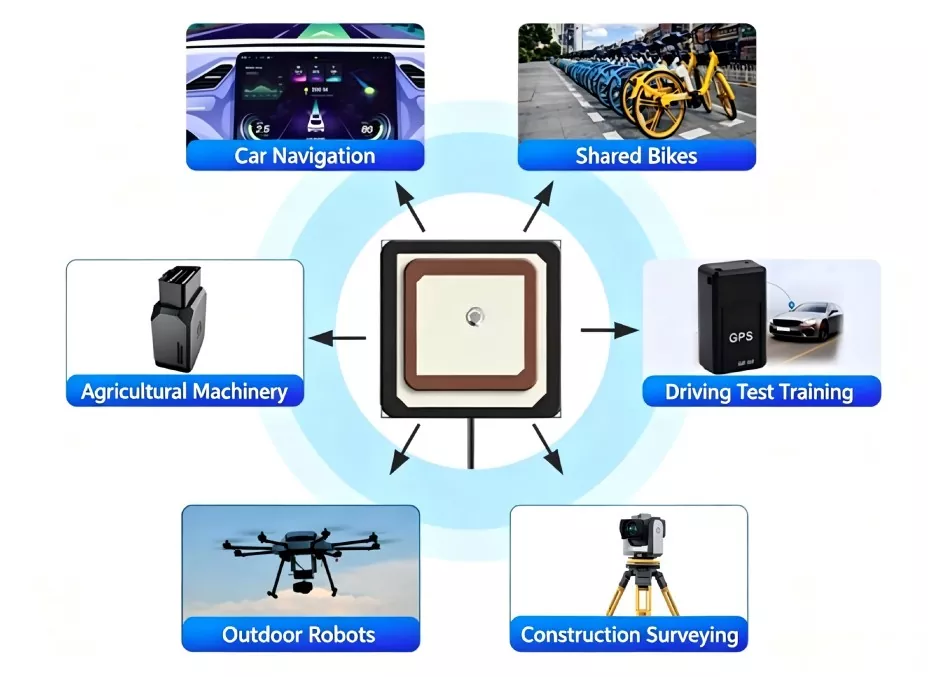

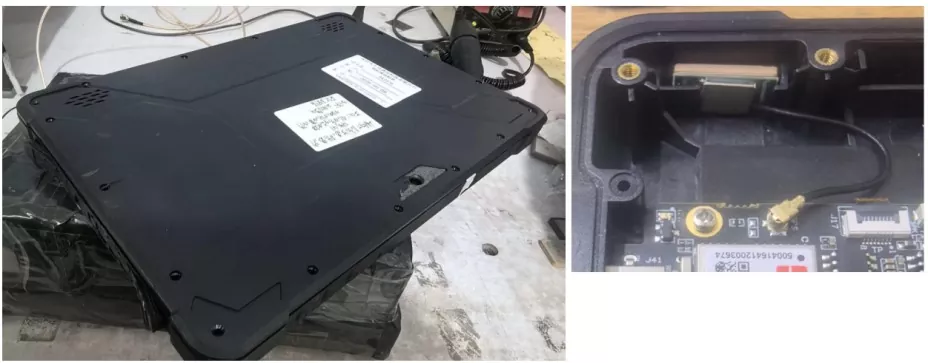

Kompatibilní zařízení

Jako sourceFactory vyrábíme GPS BeiDou Antenna. Může se pochlubit výjimečnou kompatibilitou a je široce používán v následujících zařízeních:

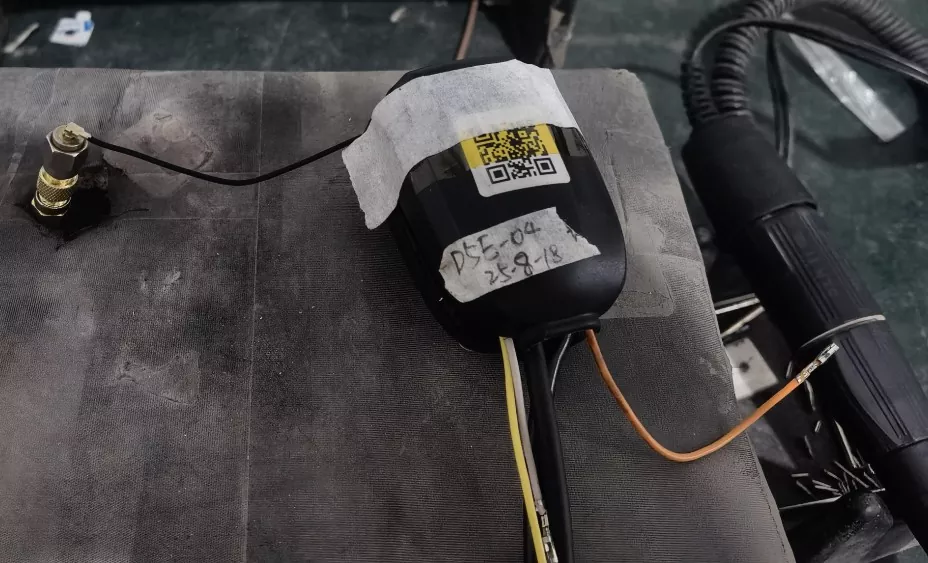

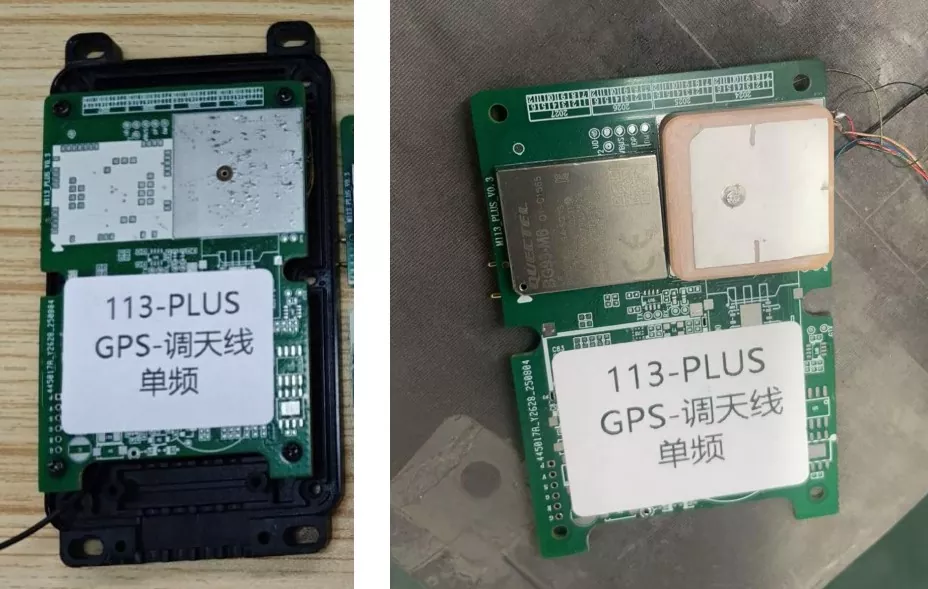

• Ve vozidle a cestování: Navigační systémy ve vozidle, chytré zámky pro sdílená kola a elektrické skútry, palubní kamery a OBD trackery.

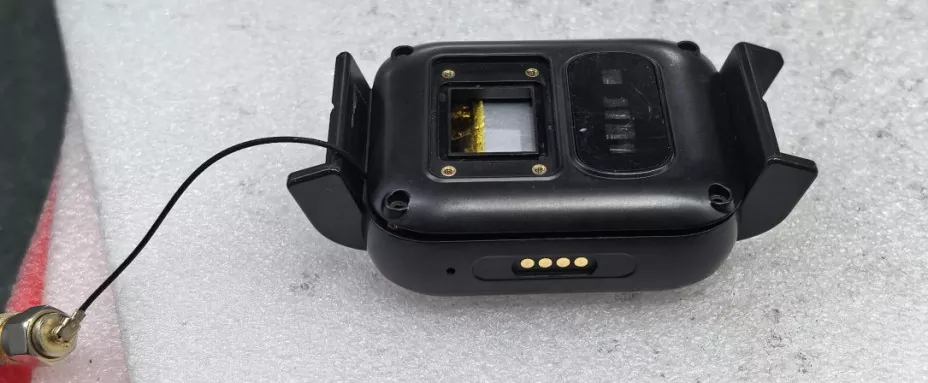

• Internet věcí a nositelných zařízení: chytré hodinky, odznaky s polohou dětí/starších osob, miniaturní sledovače domácích mazlíčků, značky pro sledování majetku.

• Průmysl a geodézie: Vysoce přesné zeměměřičské a mapovací terminály, letové ovladače zemědělských dronů, průmyslové senzory IoT, ruční PDA.

Hlavní prodejní body a reálná naměřená data

Externí anténa GPS z naší tovární výroby Má následující hlavní výhody:

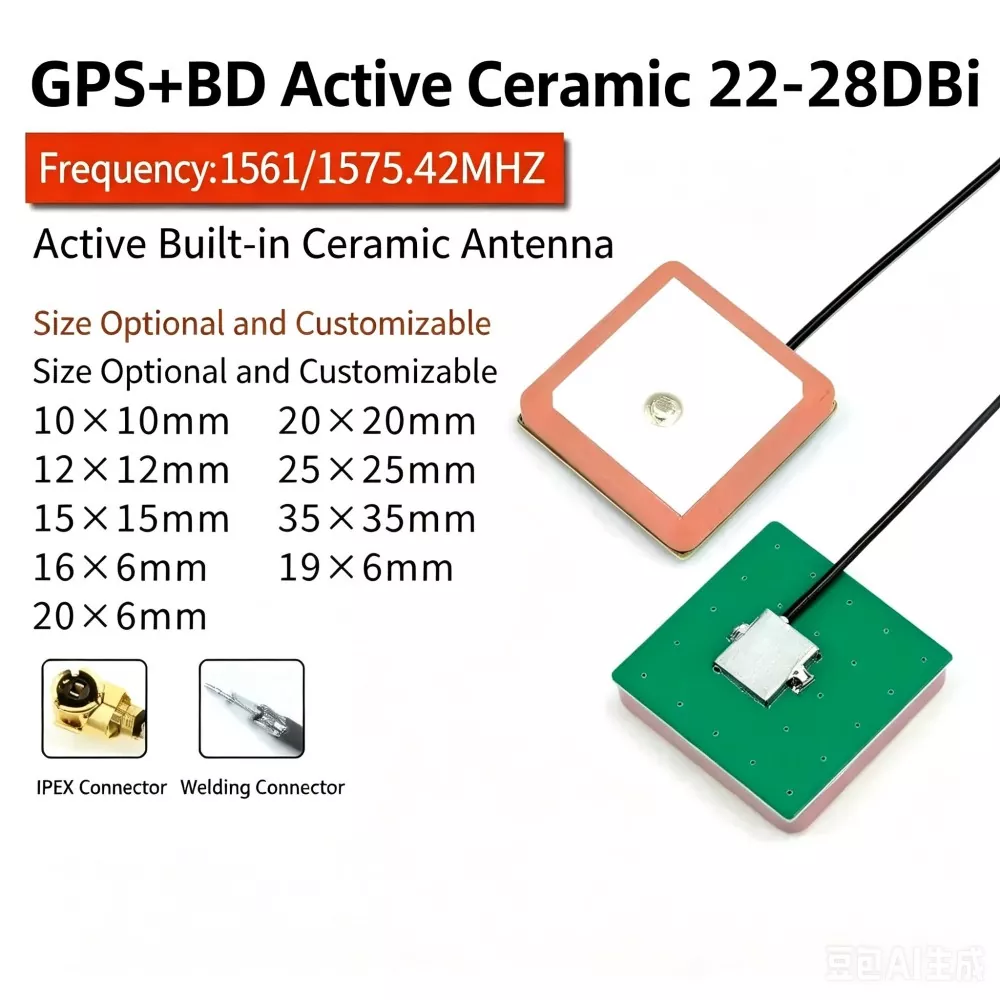

1. Dokonalá rovnováha velikosti a výkonu: Pomocí technologie vícevrstvé nízkoteplotní spoluvypalované keramiky (LTCC) si tato součást zachovává stabilní rezonanční frekvenci i v ultratenkém pouzdře o rozměrech pouhých 16×6×4,5 mm, díky čemuž je ideální pro prostorově omezená miniaturní zařízení IoT.

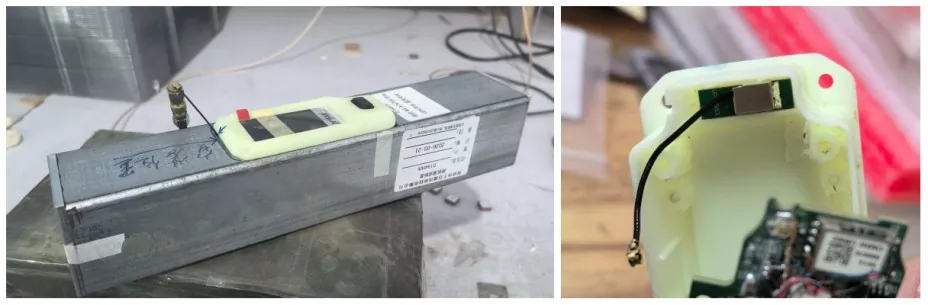

2. Vynikající schopnost detekce slabého signálu: Vybaveno vysoce výkonným LNA (nízkošumový zesilovač), naměřené šumové číslo (NF) je ≤ 2,0 dB a zisk může dosáhnout 25 dB ± 3 dB. Při skutečném testování se doba pořízení satelitu se studeným startem zařízení zkrátila na 25 sekund a dokáže stabilně zachytit více než 7 satelitů i v prostředí městských kaňonů.

3. Vysoká teplotní stabilita: Teplotní koeficient keramického dielektrika je řízen v rozmezí ±30 ppm/℃. V extrémních prostředích od -40 ℃ do 85 ℃ je rezonanční frekvenční posun ≤ ± 5 MHz – mnohem lepší než u konvenčních PCB antén.

4. Přizpůsobení impedance a ochrana proti rušení: Standardní provedení s impedancí 50Ω s VSWR ≤ 1,5; volitelně k dispozici s feritovým povlakem na povrchu, který nabízí mimopásmové potlačení ≥ 40 dB a účinně stíní základní desku před vysokofrekvenčním rušením, jako jsou měniče DC-DC.

Základní technické specifikace a parametry

Hloubkové srovnání s konkurenčními produkty

1. Požadavky na povolení

Anténa musí být umístěna na volném místě. V úhlu 30° nad anténou by se neměly nacházet žádné velké kovové předměty. Pod anténou by měla být vyhrazena souvislá zemní plocha 7 cm × 7 cm jako reflektor, přičemž není povoleno žádné vedení přímo pod aktivní oblastí.

2. Izolace EMI

Udržujte anténu v dostatečné vzdálenosti od komponentů s vysokým šumem, jako jsou DC-DC konvertory, krystalové oscilátory, CPU a reproduktory. Doporučuje se minimální vzdálenost 2 cm.

3. Řízení impedance

Udržujte řízenou impedanci 50Ω od bodu napájení antény k modulu GNSS. RF stopy by měly být krátké, s hladkým vedením a bez pravoúhlých ohybů.

4. Kontrola orientace

Keramický povrch musí směřovat nahoru a zůstat rovnoběžný se základní rovinou. Úhel náklonu by neměl překročit 15°, aby byly zachovány stabilní charakteristiky příjmu RHCP.

RF technické úvahy

1. Závislost na pozemní rovině

Anténa GNSS vyžaduje stabilní zemnící plochu. Výkon přímo koreluje s velikostí terénu a symetrií.

2. Vícecestná citlivost prostředí

Městská prostředí zavádějí cesty odrazu signálu, které snižují přesnost určování polohy a zvyšují zředění přesnosti (DOP).

3. Příspěvek LNA

Nízkošumový zisk zesilovače zlepšuje citlivost snímání, ale také zvyšuje náchylnost k rušení mimo pásmo, pokud je filtrování nedostatečné.

4. Kmitočtová stabilita

Teplotní koeficienty keramického dielektrika ovlivňují rezonanční drift za podmínek tepelného cyklování.

Jak vybrat správný produkt?

Při výběru externí antény GPS zvažte následující klíčové faktory:

1. Frekvence a polarizace Potvrďte, zda zařízení vyžaduje GPS L1, BeiDou B1 nebo podporu dvou frekvencí. Nekombinujte kruhově polarizované antény GNSS s lineárně polarizovanými anténami, jako jsou typy 2,4G, protože to bude mít za následek nesoulad a zhoršený příjem.

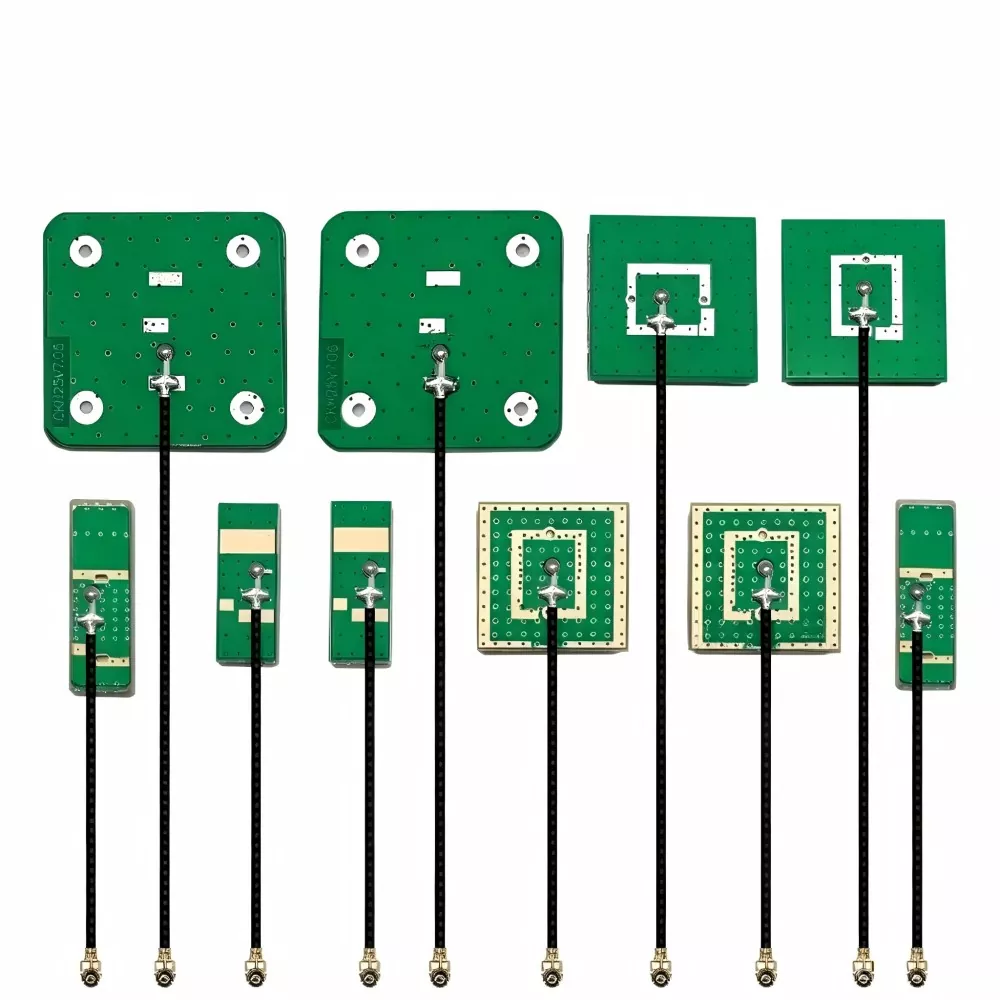

2. Instalační prostor Pro kompaktní zařízení se typicky používá keramická anténa kvůli jejímu malému tvarovému faktoru. Pro cenově citlivé aplikace s dostatečným prostorem lze uvažovat o PCB anténách. Ve složitých RF prostředích poskytují keramické antény stabilnější výkon.

3. Aktivní nebo pasivní provedení Pokud má zařízení kovový kryt nebo dlouhé vedení RF (>1 m), doporučuje se aktivní anténa s integrovanou LNA pro kompenzaci ztráty signálu.

4. Validační údaje Výběr by měl být založen na měřeném výkonu v terénu (např. satelitní akvizice, C/N0, čas studeného startu), nikoli pouze na laboratorních specifikacích.

Proč si vybrat nás (Qianmu Communications)?

• Přímé dodávky ze zdrojové továrny: Odmítáme ziskové marže zprostředkovatelů a nabízíme vysoce konkurenční ceny ze závodu s flexibilními MOQ.

• Silné možnosti výzkumu a vývoje a přizpůsobení: Máme tým profesionálních RF inženýrů, kteří mohou rychle přizpůsobit velikost keramického čipu, tvar stříbrné vrstvy a zisk LNA na základě vaší ID struktury a rozložení PCB.

• Ověření v reálném případě: Naše produkty byly úspěšně integrovány do dodavatelských řetězců několika předních značek sdílení kol, navigace ve vozidle a chytrých nositelných zařízení, což vyřešilo nespočet problémů, jako je „pomalé vyhledávání hvězd a častá ztráta hvězd“. Problém.

• Kompletní služby životního cyklu: Poskytujeme technickou podporu na jednom místě – od předprodejních simulací přizpůsobení impedance a pokynů pro uspořádání antény až po rychlou analýzu vadných produktů po prodeji.

FAQ

Q1: Lze keramické antény v různých frekvenčních pásmech používat zaměnitelně?

Odpověď: Ne. Antény GNSS a 2,4G/5,8G používají různé typy polarizace a provozní mechanismy. Antény GNSS jsou typicky RHCP, zatímco antény 2,4G/5,8G jsou lineárně polarizované. Nesoulad mezi polarizací a frekvencí má za následek výrazné zhoršení signálu nebo ztrátu uzamčení satelitu.

Q2: Proč velikost antény ovlivňuje výkon?

A: Výkon keramické antény souvisí s efektivní vyzařovací plochou a dielektrickou konstantou. Větší keramický objem obecně zlepšuje zisk a citlivost. U kompaktních konstrukcí však lze výkon částečně optimalizovat pomocí ladění antény a návrhu zemní plochy.

Q3: Jaká je impedance externí antény GPS?

Odpověď: Standardní impedance je 50 Ω, která se běžně používá v GNSS RF front-end systémech. Vlastní hodnoty impedance mohou být podporovány v závislosti na požadavcích na přizpůsobení na úrovni systému.

Q4: Jak se ověřuje výkon instalace?

Odpověď: Hodnocení je obvykle založeno na metrikách přijímače GNSS, jako je počet akvizic satelitů, SNR (poměr signálu k šumu) a čas studeného startu za podmínek otevřeného nebe. Pro stabilní provoz se ve standardním testovacím prostředí očekávají vícenásobné satelitní zámky a konzistentní hodnoty C/N0
