Externí GPS anténa

Externí anténa GPS je samostatný radiofrekvenční komponent speciálně navržený pro příjem slabých RF signálů z globálních navigačních satelitních systémů (GNSS), včetně GPS, Beidou, GLONASS, Galileo a dalších satelitních systémů. Na rozdíl od vestavěných antén je oddělen od hlavního zařízení pomocí koaxiálního kabelu. Tato konstrukce překonává omezení fyzického stínění krytů zařízení a umožňuje instalaci antény v otevřených venkovních prostorách nebo na střechách vozidel pro optimální zorné pole (FOV) satelitů.

Jak to funguje?

 RF signály vysílané satelity GPS jsou extrémně slabé, když dosáhnou země (obvykle v rozmezí od -125 dBm do -160 dBm). Vysoce kvalitní externí anténa GPS zajišťuje efektivní zachycení signálu pomocí následujícího mechanismu:

1. Přizpůsobení pravostranné kruhové polarizace (RHCP).

Anténa má speciální mikropáskový design, který dokonale odpovídá charakteristikám pravostranné kruhové polarizace satelitních signálů, čímž eliminuje útlum signálu způsobený změnami orientace zařízení.

2. Nízkošumový zesilovač LNA

Vestavěný vysoce výkonný LNA (nízkošumový zesilovač), který zesiluje slabé signály při zachování extrémně nízkého šumového čísla (obvykle <2 dB) a kompenzuje vložný útlum vzniklý během přenosu podavače.

3. Anti-multipath interference design

Optimalizací zemní plochy a struktury tlumivky jsou účinně potlačeny nízkoenergetické rušivé signály odražené od budov nebo země.

Hlavní prodejní body

Jako společnost hluboce zakořeněná v oblasti RF, známý čínský výrobce antén, náš produkt prokázal významné výhody při skutečném testování:

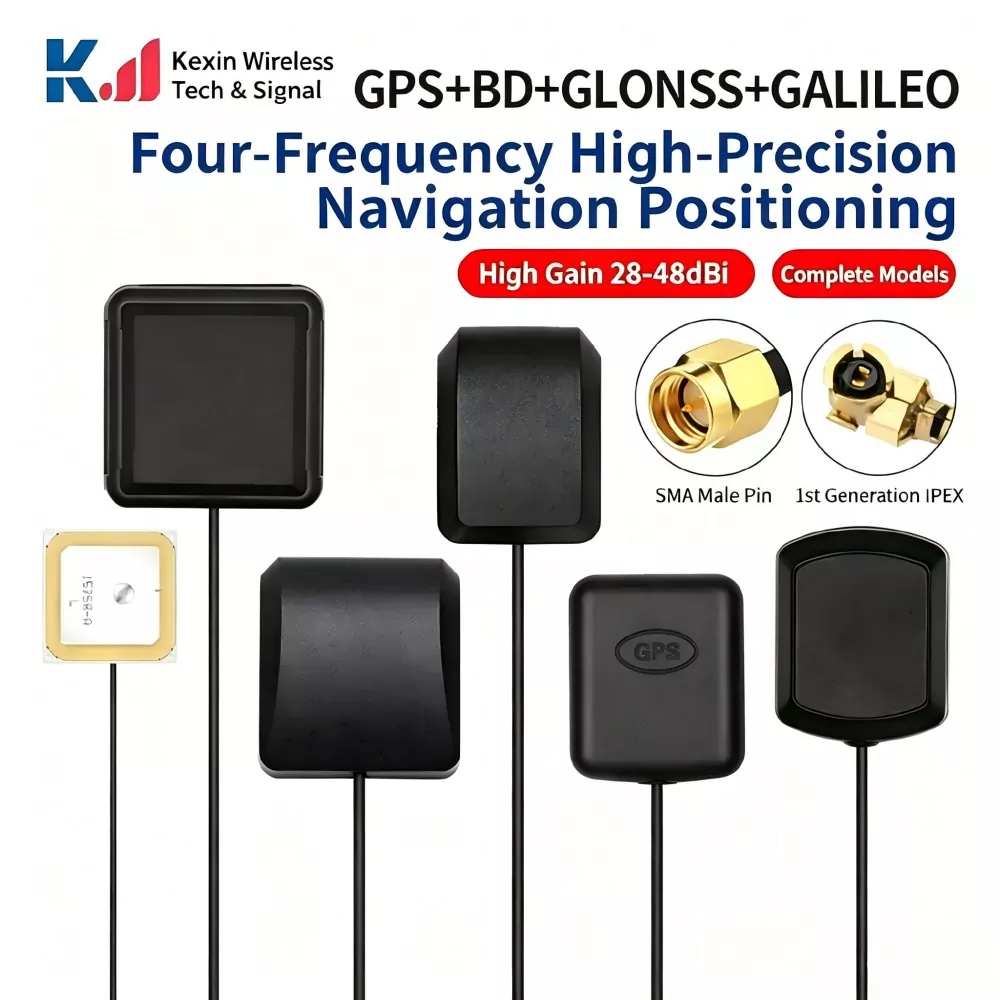

• Multisystémová kompatibilita v celém frekvenčním pásmu

Podporuje plnofrekvenční pásma L1/L2/L5/L6 a L-Band, hladce se integruje se systémy, jako je GPS, BeiDou a Galileo, aby splnily požadavky na vysoce přesné určování polohy RTK.

• Vynikající odolnost proti rušení

Naměřená data ukazují, že i ve složitých městských kaňonech nebo v blízkosti vysokonapěťových přenosových věží zůstává schopnost potlačení mimo pásmo vynikající, což účinně snižuje riziko ztráty uzamčení systému.

• Standard průmyslové ochrany

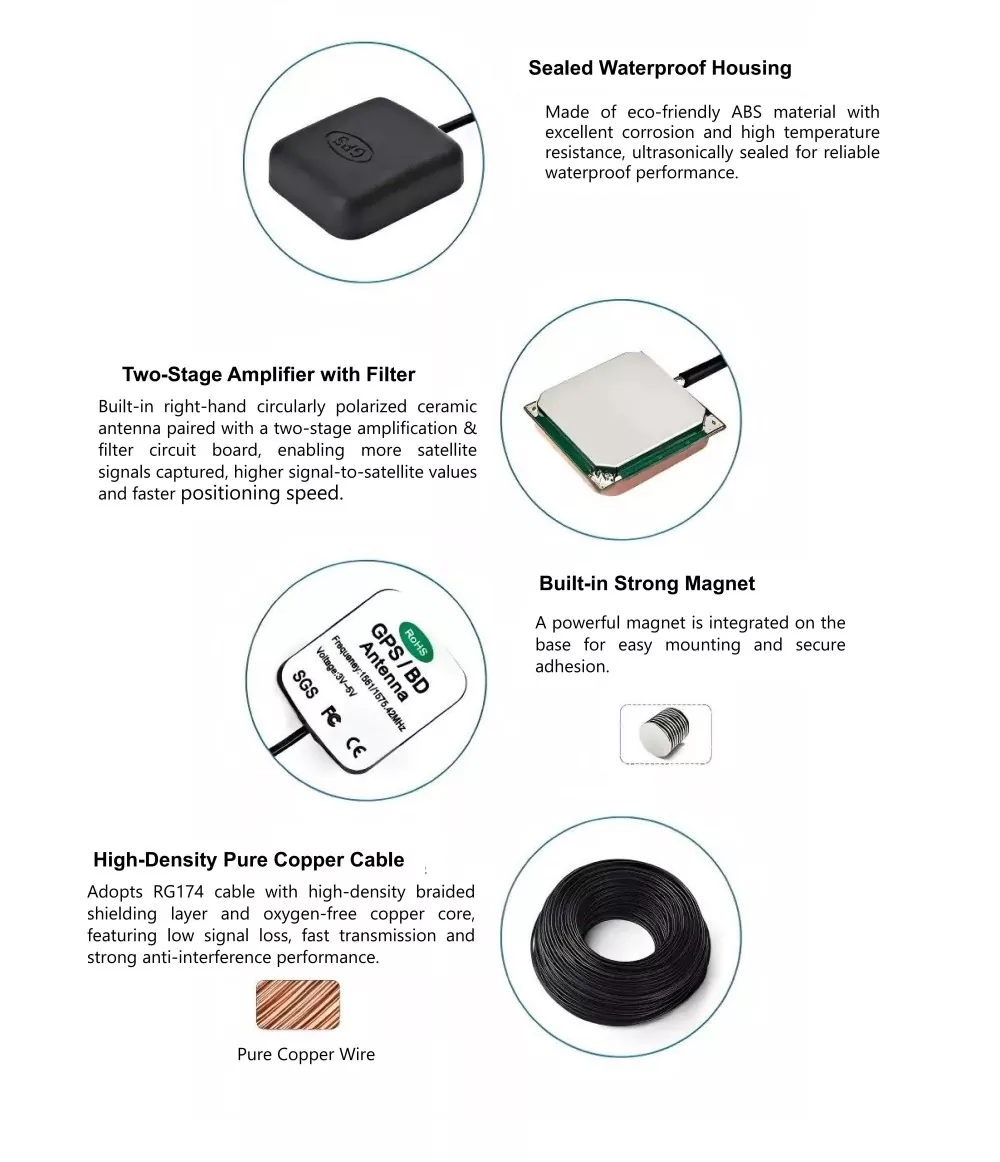

Vyznačuje se ultrazvukovým zapouzdřením a duálním vodotěsným designem, dosahuje krytí IP67 a udržuje stabilní výkon i v extrémních prostředích od -40 ℃ do +85 ℃.

• Flexibilní přizpůsobené služby

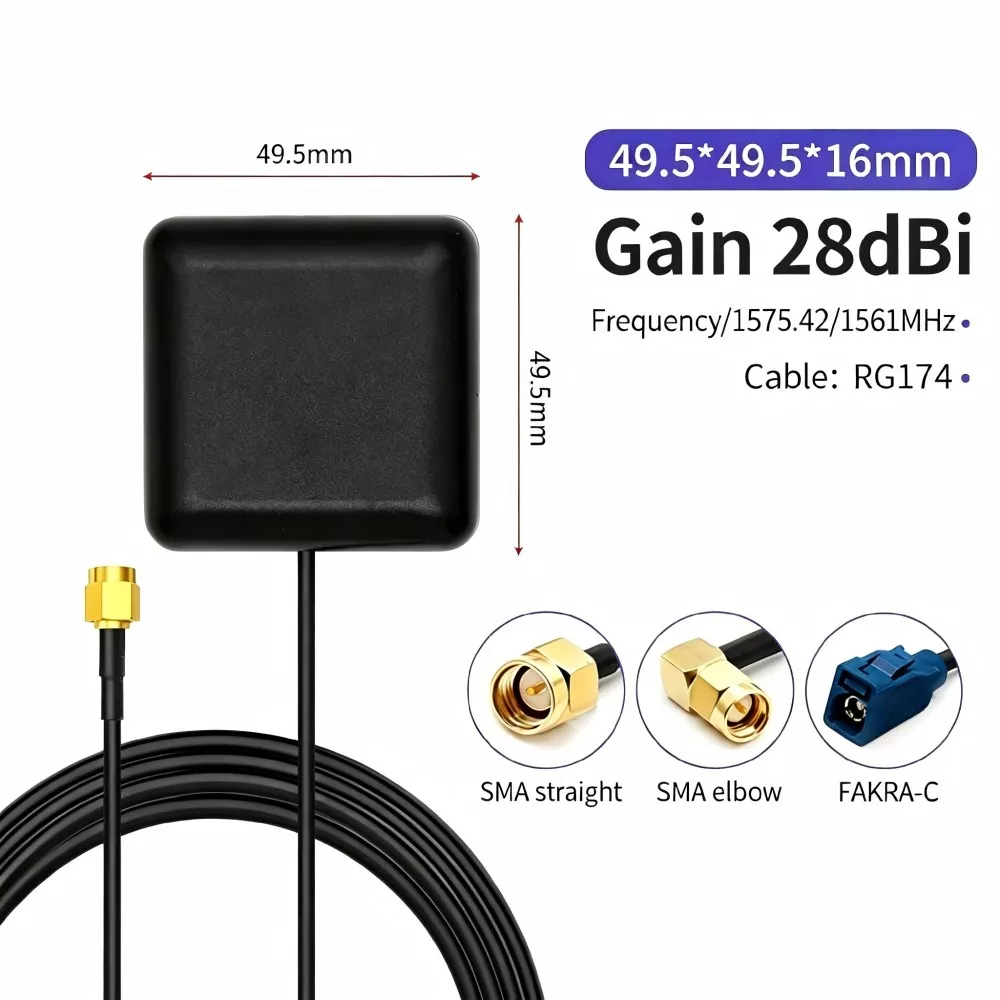

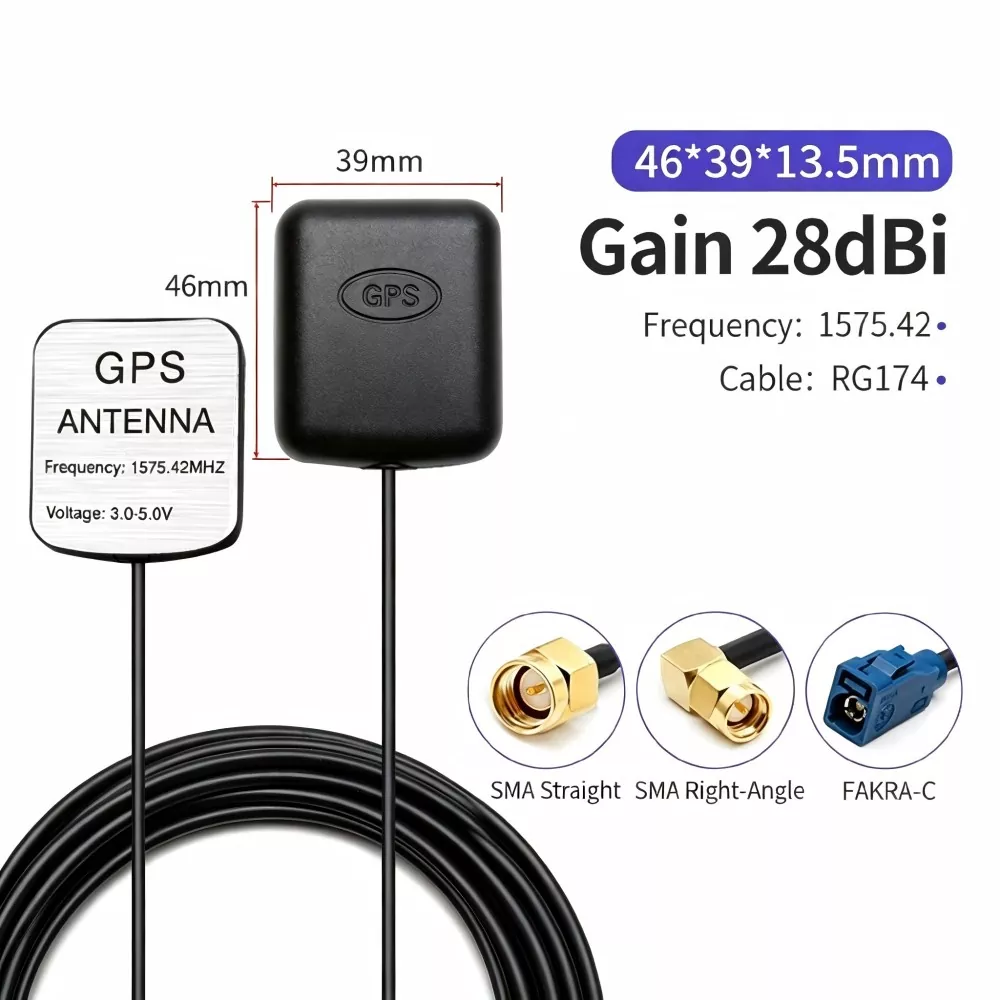

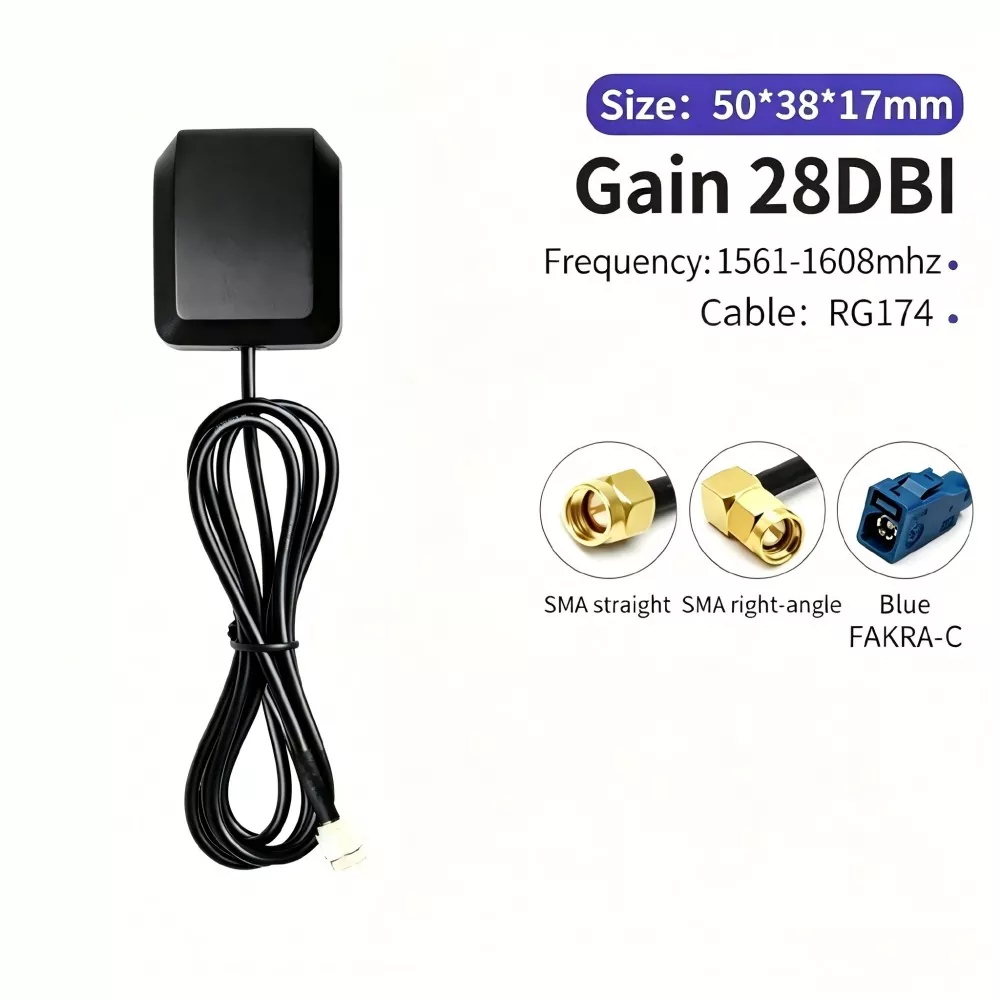

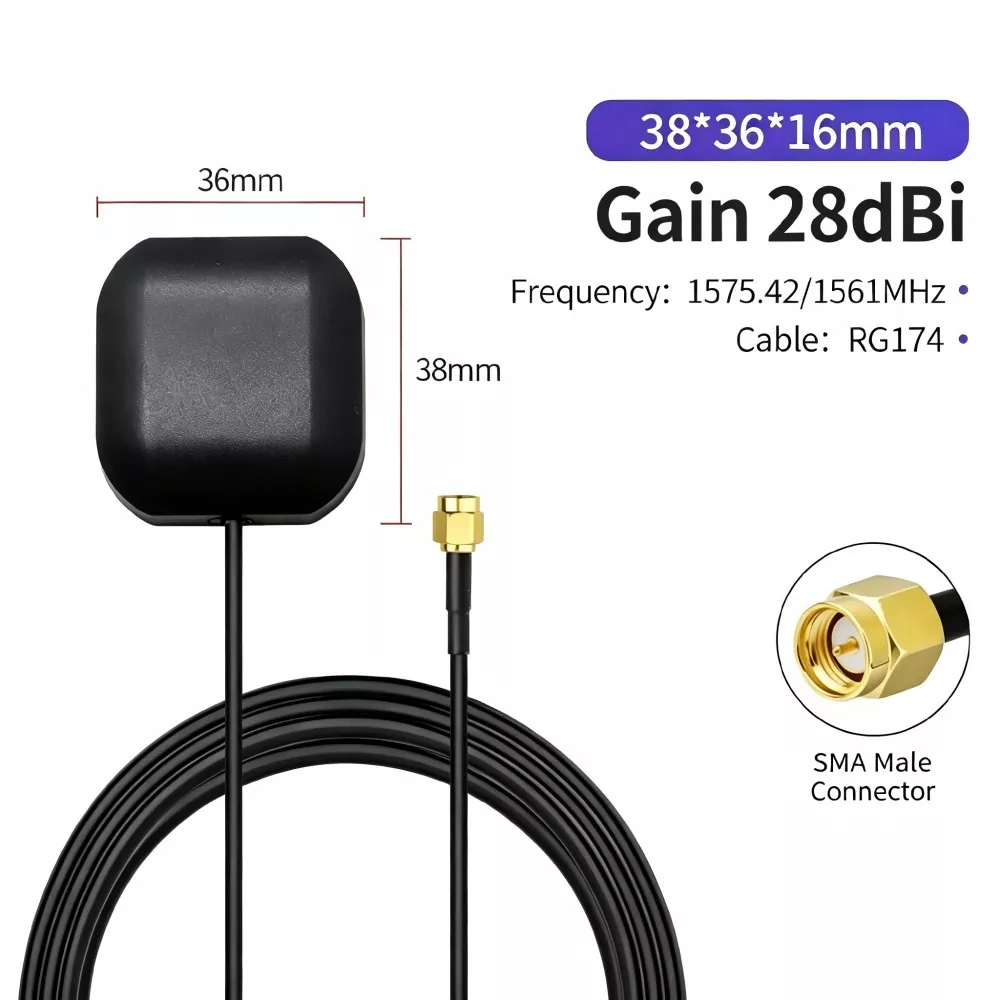

Podporuje přizpůsobení různých rozhraní, jako jsou SMA a TNC; délka kabelu a způsoby magnetické/šroubové montáže lze upravit podle požadavků.

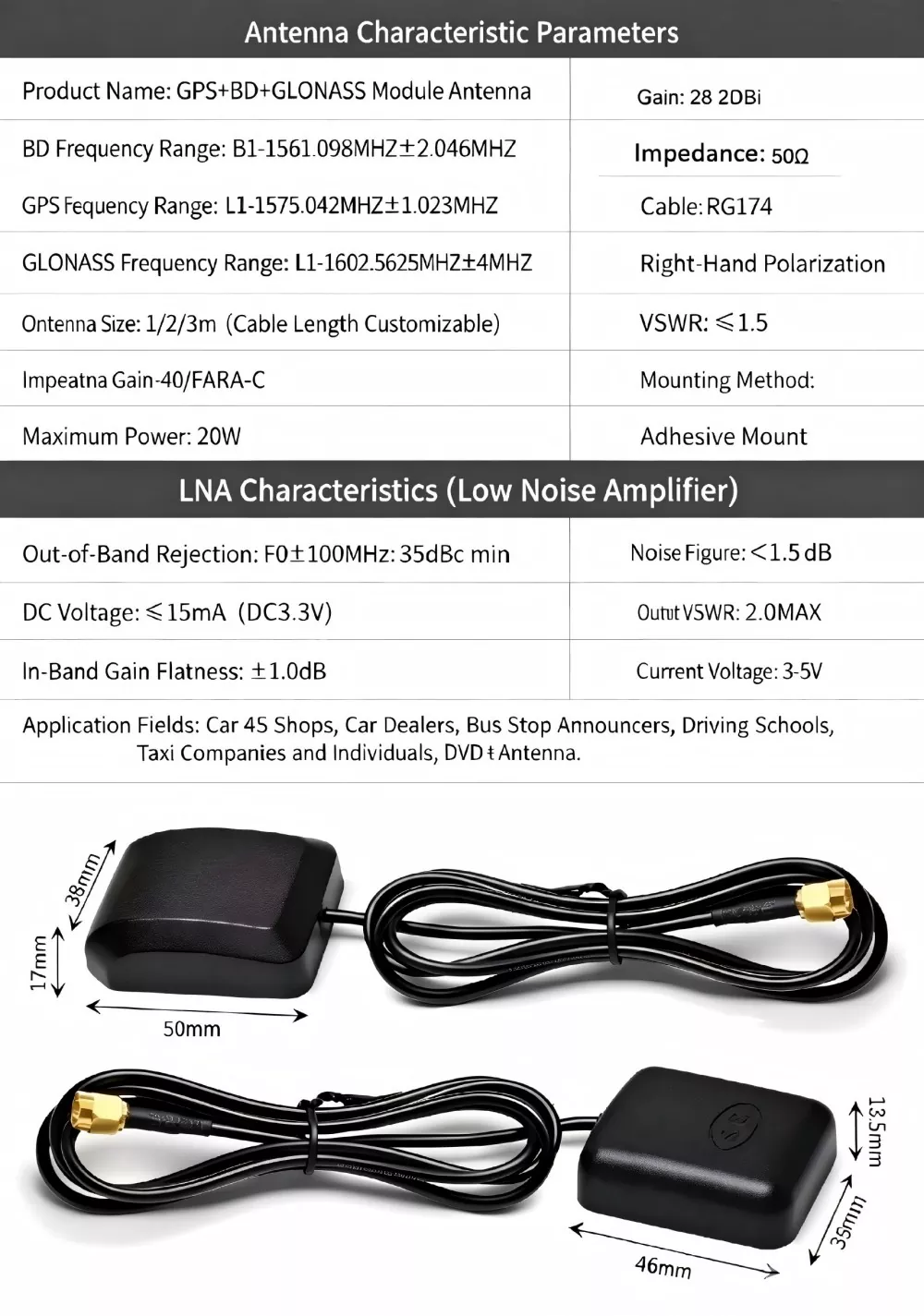

Technické specifikace

Která zařízení jsou kompatibilní?

Naše externí anténa GPS je široce používána v následujících oblastech:

1. Smart Connected Vehicles a ADAS

Instaluje se na střechu vozidla a proniká antiexplozní fólií vozu a poskytuje polohování na úrovni centimetrů pro systémy autonomního řízení a řízení vozového parku.

2. Přesné zemědělství a drony

Montuje se na horní část zemědělských dronů nebo zemědělských strojů a vyznačuje se silnou odolností proti elektromagnetickému rušení, což zajišťuje přesné automatické křižování a přesné postřikování pesticidy.

3. Geodetické zaměřování a synchronizace času základnové stanice

Jako základní součást základnových stanic nebo přijímačů RTK zajišťuje stabilní chyba fázového středu (±2 mm) přesnost měření na milimetrové úrovni.

4. Námořní a lodní navigace

Konstrukce odolná proti korozi v solném spreji zajišťuje nepřetržité a spolehlivé údaje o kurzu a poloze i v drsném mořském prostředí.

5. IoT Asset Tracking

Je navržen s dlouhými kabely a lze jej snadno skrýt na vnější straně kontejnerů nebo velkých strojů, což umožňuje sledování logistiky po celém světě.

Hloubkové srovnání s konkurenčními produkty

Ilustrovaná příručka k instalaci a použití

1. Výběr umístění：Ujistěte se, že anténu instalujete na rovný povrch s volným výhledem a bez kovového rušení (jako je střecha auta nebo horní část zařízení).

2. Vodotěsná úprava：Venkovní spojovací body musí být utěsněny pomocí samotavné vodotěsné pásky aplikované balicí metodou "321", aby se zabránilo stékání dešťové vody podél kabelu do zařízení.

3. Uzemnění a ochrana před bleskem: Před vstupem napájecího kabelu do místnosti nebo zařízení se doporučuje nainstalovat bleskojistku napáječe a zajistit, aby byl svodič v blízkosti řádně uzemněn.

4. Specifikace elektroinstalace：Při vedení kabelů by měly být instalovány "odkapávací smyčky (ohyby ve tvaru U)", aby se zabránilo stékání dešťové vody zpět.

Jak vybrat správnou externí GPS anténu?

Hledání spolehlivého dodavatele V té době se doporučuje zaměřit se na vyhodnocení následujících tří bodů:

1. Upřesněte požadavky na frekvenční pásmo: Pro základní navigaci jednoduše vyberte L1 jednofrekvenční anténu. Pokud je vyžadována vysoce přesná RTK nebo výkon proti rušení, vyberte si vícefrekvenční anténu L1/L2/L5.

2. Posuďte instalační prostředí：Pro použití ve vozidle nebo venku je nejlepší volbou stupeň vodotěsnosti IP67 plus magnetická základna; u pevných základnových stanic se doporučuje šroubová instalace kombinovaná s tlumivkou pro zmírnění vícecestných cest.

3. Ověřte ztrátu kabelu：Pokud délka kabelu přesáhne 5 metrů, dodavatel musí poskytnout kabely s nízkou ztrátou; jinak bude zisk LNA kompenzován ztrátou kabelu.

Proč si vybrat nás?

Shenzhen Qianmu Communication Technology Co., Ltd. není pouze výrobcem externí antény GPS, ale také vaším důvěryhodným partnerem v oblasti RF technologií. Máme vlastní nezávisle vyvinuté mikrovlnné bezodrazové komory a tým zkušených inženýrů, což nám umožňuje poskytovat jednorázové zákaznické služby zahrnující prototypování, testování a hromadnou výrobu. S využitím dobře zavedeného ekosystému elektronického průmyslu Shenzhen poskytujeme konkurenceschopné dodací lhůty a nákladově efektivní řešení při zachování vynikající kvality produktů.

FAQ

Q1: Je kompatibilní se systémem BeiDou?

A: Rozhodně. Naše anténa se vyznačuje designem s více vstupy a nativně podporuje běžné globální systémy GNSS, včetně GPS, BeiDou, GLONASS a Galileo.

Q2: Jaké je vaše minimální množství objednávky (MOQ) jako výrobce?

Odpověď: Podporujeme flexibilní možnosti nákupu. U standardních modelů přijímáme malosériové zkušební objednávky. V případě přizpůsobených modelů kontaktujte náš prodejní tým, abyste získali nejnovější nabídku a konkrétní informace o MOQ.

Q3: Jak si vybrat mezi aktivní externí GPS anténou a pasivním modelem?

Odpověď: Pro automobilové aplikace, průmyslové řídicí systémy, geodetické a mapovací projekty a venkovní aplikace je vyžadována aktivní externí anténa GPS. Pasivní modely jsou vhodné pouze pro velmi krátké vnitřní vzdálenosti do 1 metru a u delších kabelů může dojít ke značné ztrátě signálu. Všechny vlajkové modely Qianmu Factory mají aktivní design.

Q4: Může anténa používat prodloužený kabel? Jaká je maximální podporovaná délka?

A: Maximální doporučená délka pro standardní kabel RG174 je 10 metrů. Pokud délka kabelu přesahuje 10 metrů, kontaktujte dodavatele, aby jej vyměnil za nízkoztrátový LMR RF kabel. Továrna může také upravit extra dlouhé antény s kabely až 20 metrů.
