Jak může vestavěná FM rádiová anténa zlepšit příjem signálu v kompaktních elektronických zařízeních

QianmurozvíjíVestavěná anténa FM rádiapro kompaktní produkty s podporou FM, které vyžadují spolehlivý příjem bez přidání odkryté externí antény. Tento kompaktní RF komponent, navržený pro vysílací pásmo FM 88–108 MHz, kombinuje feritové jádro, přesně vinutou měděnou cívku a flexibilní možnosti připojení pro automobilové audio systémy, reproduktory Bluetooth, přenosná rádia, zařízení pro chytrou domácnost a další elektronická zařízení.

Vestavěná FM anténa je více než prostorově úsporná náhrada teleskopické antény. Jeho magnetická indukční struktura s feritovým jádrem, přesné vinutí cívky, kompaktní tvarový faktor a přizpůsobitelný design připojení umožňují výrobcům integrovat příjem FM do produktů, kde je důležitý prostor pro instalaci a vzhled. Tato příručka vysvětluje, jak funguje vestavěná anténa FM rádia, její technické vlastnosti, vhodné aplikace, úvahy o instalaci a klíčové faktory, které by kupující měli posoudit při získávání antény pro projekty OEM nebo ODM.

Obsah

• Co je vestavěná anténa FM rádia?
• Jak funguje vestavěná anténa FM rádia?
• Jaké jsou klíčové vlastnosti?
• Kde jej lze použít?
• Jaké jsou technické specifikace?
• Jak by měla být anténa instalována?
• Jak by si měli kupující vybrat správnou anténu?
• Jak je to v porovnání s jinými FM anténami?
• Často kladené otázky
• Proč uvažovat o přizpůsobené FM anténě?

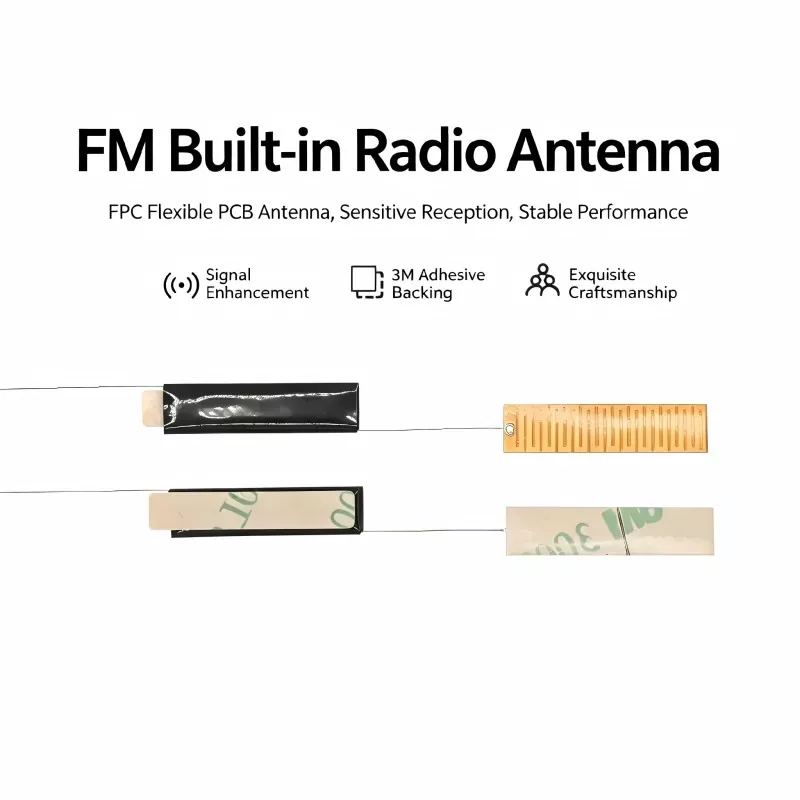

Co je vestavěná anténa FM rádia?

Vestavěná FM rádiová anténa je interní pasivní RF přijímací komponent navržený pro příjem FM vysílacích signálů, zatímco zůstává uvnitř elektronického zařízení. Na rozdíl od běžné teleskopické antény, která se rozprostírá vně krytu, může být vnitřní anténa skryta ve struktuře produktu, což výrobcům pomáhá udržovat čistý vzhled a zároveň efektivně využívat omezený vnitřní prostor.

Typická konstrukce s feritovým jádrem se skládá z vysoce propustného feritového jádra, přesně vinutého smaltovaného měděného drátu, izolační ochrany a připojovacích svorek nebo přívodních drátů. Feritový materiál koncentruje magnetické pole kolem cívky, zatímco struktura vinutí je navržena tak, aby podporovala příjem v zamýšleném frekvenčním rozsahu FM.

Pro výrobce vyvíjející kompaktní spotřební elektroniku může tato struktura zjednodušit integraci produktu. Anténu lze umístit podle uspořádání desky plošných spojů a designu krytu, spíše než vyžadovat vyhrazený otvor pro externí anténu.

Pro více informací o produktu si mohou kupující prohlédnout produktovou stránku Vestavěná FM rádiová anténa.

Jak funguje vestavěná anténa FM rádia?

Princip činnosti je založen především na elektromagnetické indukci a rezonanci. Když signál vysílání FM dosáhne antény, feritové jádro pomáhá soustředit vysokofrekvenční magnetické pole kolem cívky. Přesně navinutý vodič pak převádí elektromagnetickou energii na elektrický RF signál, který může být zpracován přijímacím obvodem.

1. Koncentrace magnetického pole

Feritové jádro s vysokou permeabilitou koncentruje vysokofrekvenční magnetická pole kolem vinutí. Tato konstrukce je zvláště užitečná, když výrobci potřebují anténu, která se vejde do kompaktního vnitřního prostoru při zachování spolehlivého příjmu FM.

2. Elektromagnetická konverze

Měděná cívka obklopující feritové jádro reaguje na měnící se magnetické pole a generuje elektrický signál. Tento signál je pak přenášen přes anténní připojení do obvodu FM přijímače.

3. Frekvenční rezonance

Parametry vinutí cívky, včetně počtu závitů a uspořádání vinutí, ovlivňují frekvenční charakteristiky antény. Správné naladění pomáhá anténě pracovat v zamýšleném pásmu FM a podporuje stabilní příjem.

4. Přenos signálu

Po převodu prochází přijímaný RF signál přes anténní svod nebo propojovací kolíky do obvodů FM přijímače, kde je zesílen, dekódován a převeden na audio výstup.

Jaké jsou klíčové vlastnosti?

Při výběru interní FM antény pro komerční produkt technici obvykle berou v úvahu výkon příjmu, fyzické rozměry, odolnost proti rušení, provozní teplotu a flexibilitu integrace. Díky následujícím vlastnostem je vestavěný design s feritovým jádrem vhodný pro mnoho kompaktních zařízení.

• Provozní rozsah 88–108 MHz:Navrženo kolem běžně používaného frekvenčního rozsahu vysílání FM.
• Kompaktní vnitřní konstrukce:Umožňuje výrobcům integrovat příjem FM bez vyčnívající externí antény.
• Přesné vinutí cívky:Podporuje konzistentní elektrické charakteristiky a frekvenční výkon.
• Konstrukce s feritovým jádrem:Koncentruje magnetická pole a podporuje efektivní příjem signálu.
• Design s ohledem na rušení:Izolační a konstrukční úvahy mohou pomoci snížit nežádoucí elektromagnetické rušení.
• Flexibilní přizpůsobení:Rozměry jádra, parametry vinutí, délka kabelu, piny a konektory mohou být přizpůsobeny požadavkům produktu.
• Široká provozní teplota:Uvedená konstrukce Qianmu specifikuje provoz od -20 °C do +85 °C.

Kde jej lze použít?

Kompaktní konstrukce interní FM antény ji předurčuje pro produkty, kde je expozice externí antény nežádoucí nebo nepraktická. Aplikace mohou sahat od spotřební elektroniky po automobilová a průmyslová zařízení.

Jaké jsou technické specifikace?

Technické specifikace by měly vždy odpovídat obvodu přijímače, krytu, poloze instalace a cílovému trhu. Následující specifikace představují referenční konfiguraci produktu Qianmu a mohou sloužit jako výchozí bod pro technické hodnocení.

Skutečný výkon se může lišit v závislosti na IC přijímače, uspořádání PCB, materiálu krytu, okolního elektromagnetického prostředí, místní síle signálu a poloze instalace antény. Proto před sériovou výrobou zůstává důležité testování prototypů.

Jak by měla být anténa instalována?

Správné umístění je nezbytné pro dosažení konzistentního příjmu FM. I dobře navržená anténa může zaznamenat snížený výkon, pokud je umístěna v blízkosti silných zdrojů rušení nebo nevhodných materiálů.

Krok 1: Vyberte pozici instalace

Anténu umístěte do relativně otevřeného vnitřního prostoru a tam, kde je to možné, blízko vnitřního povrchu krytu. Neumisťujte jej přímo vedle vysokofrekvenčních čipů, napájecích součástí, zdrojů tepla nebo jiných zdrojů silného rušení.

Krok 2: Zajistěte anténu

Izolovaný lepicí podklad může poskytnout jednoduchou metodu instalace pro kompatibilní návrhy. Způsob montáže by měl udržet anténu pevně umístěnou a zabránit pohybu, který by mohl ovlivnit opakovatelnost během provozu produktu.

Krok 3: Připojte anténu

Připojte anténní kabel nebo kolíky k určenému anténnímu rozhraní FM na desce plošných spojů. Pájené spoje by měly být bezpečné a bez zkratů, zatímco zástrčkové spoje by měly mít dostatečné mechanické upevnění.

Krok 4: Otestujte příjem

Po sestavení zapněte zařízení a proveďte vyhledávání stanic FM. Vyhodnoťte počet stanic, čistotu zvuku, šum na pozadí, stabilitu signálu a konzistenci příjmu na různých místech.

Jak by si měli kupující vybrat správnou anténu?

Samotná cena by neměla určovat výběr antény. U projektů OEM a ODM by měly nákupní týmy a inženýři vyhodnotit anténu jako součást kompletního RF systému.

1. Potvrďte frekvenční rozsah:Ujistěte se, že anténa je vhodná pro cílové pásmo FM vysílání.
2. Zkontrolujte dostupné místo:Před výběrem struktury antény poskytněte přesné rozměry krytu a desky plošných spojů.
3. Zkontrolujte způsob připojení:Specifikujte délku kabelu, konstrukci terminálu, typ konektoru nebo požadavky na připojení PCB.
4. Vyhodnoťte operační prostředí:Automobilové, přenosné, vnitřní a venkovní produkty mohou vyžadovat různá mechanická a tepelná hlediska.
5. Zvažte elektromagnetické rušení:Identifikujte blízké procesory, spínané zdroje, displeje, motory a další potenciální zdroje hluku.
6. Vyžádejte si vzorky:Před schválením sériové výroby vyzkoušejte anténu ve skutečném krytu a se zamýšleným obvodem FM přijímače.
7. Diskutujte o přizpůsobení:U objemových projektů mohou přizpůsobené rozměry jádra a parametry vinutí poskytnout lepší integraci než generická anténa.

Jak je to v porovnání s jinými FM anténami?

Různé struktury antén splňují různé požadavky na produkty. Anténa PCB může být vhodná, pokud deska plošných spojů poskytuje dostatečný prostor, zatímco teleskopická anténa může být užitečná, pokud je přijatelná odkrytá anténa. Vestavěný design s feritovým jádrem je zvláště důležitý, když výrobci upřednostňují skrytou instalaci a kompaktní mechanickou integraci.

Často kladené otázky

1. Jakou frekvenci podporuje vestavěná FM rádiová anténa?

Uvedená anténa Qianmu je navržena pro vysílací pásmo FM 88–108 MHz. Specifické požadavky na frekvenci lze prodiskutovat během přizpůsobení pro různé aplikace a trhy.

2. Lze přizpůsobit rozměry antény a délku kabelu?

Ano. Přizpůsobení může zahrnovat velikost feritového jádra, parametry vinutí cívky, délku vedení, materiály kolíků a typy konektorů. Tyto možnosti umožňují anténě lépe odpovídat dostupnému krytu a rozložení desky plošných spojů.

3. Je vestavěná anténa vhodná pro automobilové audio systémy?

Ano. Vestavěné konstrukce FM antény lze integrovat do automobilových audiosystémů, rádií Bluetooth, multimediálních hlavních jednotek a podobného vybavení. Automobilové projekty by měly být hodnoceny prostřednictvím skutečné instalace a RF testování, protože konstrukce vozidla a elektronika mohou ovlivnit příjem.

4. Závisí výkon antény na rozložení PCB?

Ano. Výkon příjmu je ovlivněn nejen anténou, ale také integrovaným obvodem přijímače, uspořádáním PCB, uzemněním, okolními součástmi, konstrukcí krytu a elektromagnetickým prostředím. Před hromadnou výrobou se doporučuje testování prototypu.

5. Lze vzorky poskytnout před hromadnou výrobou?

Vyhodnocení vzorku je důležitou součástí vývoje antény na míru. Kupující mohou se společností Qianmu prodiskutovat požadavky na vzorky a otestovat anténu v zamýšleném zařízení, než přejdou na sériovou výrobu.

Proč uvažovat o přizpůsobené FM anténě?

Pro výrobce vyvíjející elektronické produkty s podporou FM by měla být anténa vybrána jako nedílná součást systému RF a nikoli jako samostatné příslušenství. Dobře sladěný vestavěný design může pomoci ušetřit instalační prostor, zachovat čistý vzhled skříně a poskytnout praktické řešení pro automobilové, přenosné, chytré domácnosti a průmyslové FM aplikace.

Qianmu poskytuje vestavěná FM anténní řešení s možnostmi přizpůsobení zahrnujícími rozměry feritového jádra, vinutí cívky, délku kabelu, připojovací svorky a strukturální integraci. U projektů OEM a ODM mohou technické týmy definovat své požadavky na frekvenci, dostupný prostor, rozhraní PCB, provozní prostředí a očekávaný výkon příjmu před ověřením vzorku. Pokud vyvíjíte nový produkt s podporou FM nebo hledáte spolehlivého partnera pro výrobu antén v Číně,kontaktujte násk prodiskutování vaší aplikace, vyžádání přizpůsobeného řešení a zahájení vyhodnocování vzorků se společností Qianmu.
