Tabletová 4G datová anténa

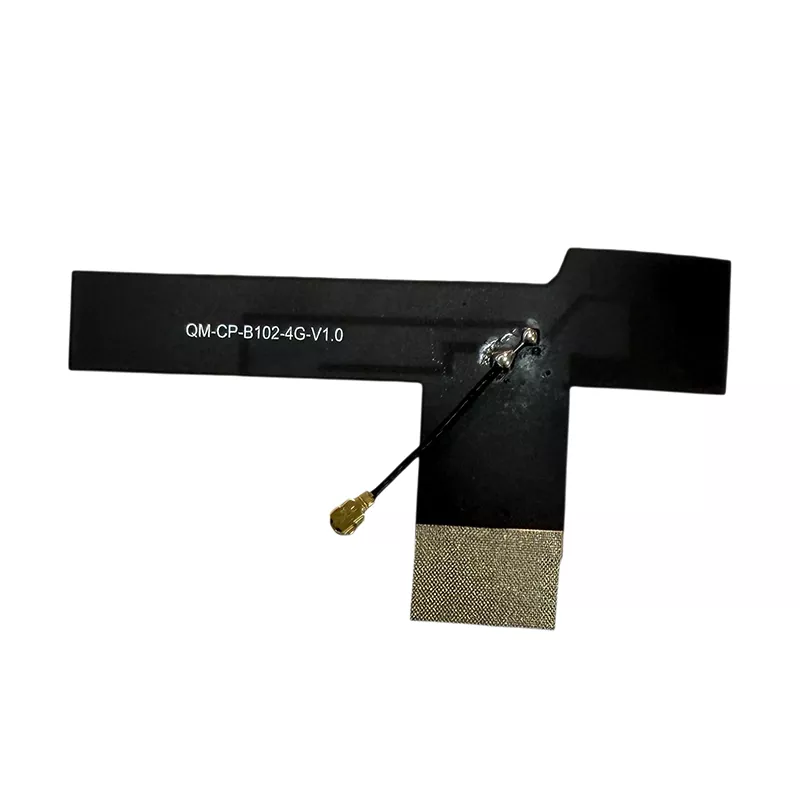

Datová anténa Tablet 4G je vestavěná komponenta pro bezdrátový příjem a přenos signálu navržená speciálně pro tabletová zařízení. Tato tabletová 4G LTE anténa se vyznačuje lehkou, flexibilní konstrukcí optimalizovanou pro omezený vnitřní prostor tabletů. Zvládá přenos dat a příjem signálu přes sítě 4G LTE, podporuje mobilní připojení, odesílání a stahování dat a stabilní síťovou komunikaci. Jako vestavěná 4G LTE anténa je navržena pro vnitřní instalaci spíše než pro použití jako externí univerzální anténa.

Ve srovnání s konvenčními konfiguracemi vnitřní antény toto řešení kombinuje flexibilní FPC substrát s kompaktním profilem pro přizpůsobení různým strukturám tabletu. Návrh lze hodnotit pro spotřebitelské, vzdělávací, průmyslové a specializované tabletové aplikace podle požadovaných frekvenčních pásem a podmínek instalace.

Řada kompatibilních zařízení

Jako všestranná a přizpůsobitelná anténa 4G LTE pro aplikace tabletu je tento produkt navržen pro tabletová zařízení, která podporují připojení k síti 4G. Kompatibilita závisí na podporovaných frekvenčních pásmech zařízení, prostoru vnitřní antény a RF rozhraní.

• Civilní tablety pro spotřebitele: tablety pro domácí zábavu, celosíťové komunikační tablety a přenosné osobní tablety

• Výukové komerční tablety: Studentské výukové tablety, školní tablety specifické pro vzdělávání, komerční tablety školicích institucí

• Průmyslové odolné tablety: průmyslové kapesní tablety, prachotěsné, vodotěsné a nevýbušné průmyslové tablety, venkovní chytré tablety

• Speciální tablety do vozidla: tablety infotainmentu ve vozidle, terminály pro logistická a přepravní vozidla, ovládací tablety stavebních strojů

• Tablety specifické pro dané odvětví: lékařské tablety, bezpečnostní monitorovací tablety, skladové inteligentní terminálové tablety, chytré tablety IoT

Podrobné technické specifikace

Návod k instalaci a použití

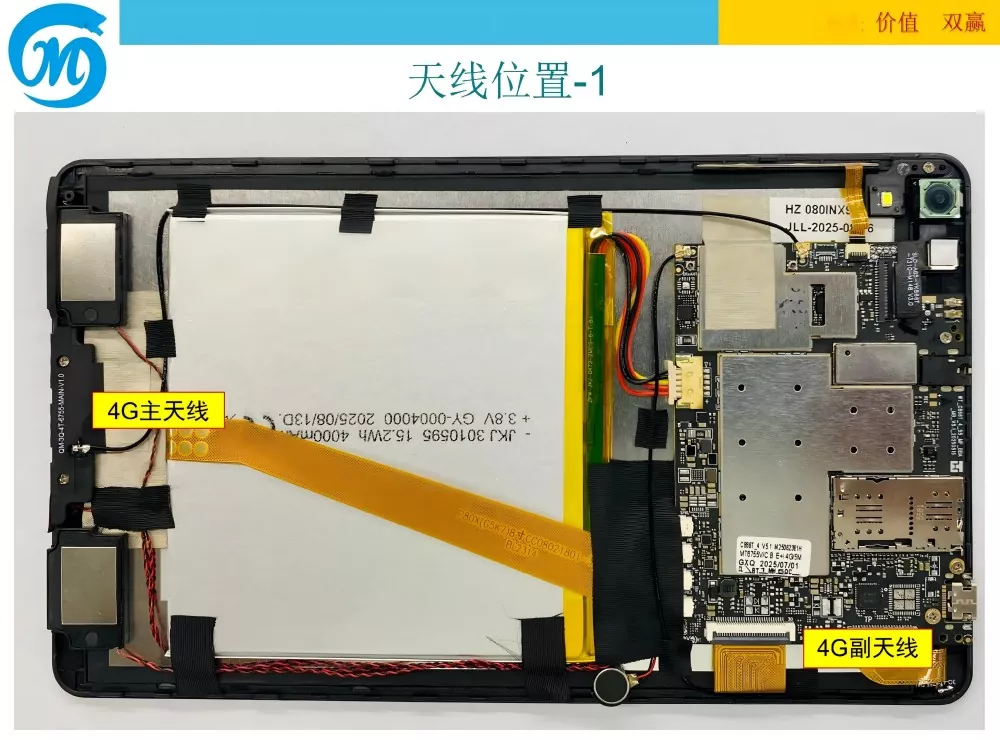

Tato datová anténa Tablet 4G je navržena pro interní instalaci do kompatibilních tabletových zařízení. Může být použit při výrobě zařízení, údržbě a projektech výměny antén. Instalaci by měl provádět personál obeznámený s demontáží tabletu a manipulací s RF konektorem. Konkrétní kroky instalace jsou následující:

1. Demontáž a čištění: Vypněte zařízení tabletu, sejměte zadní kryt a očistěte od prachu a nečistot z oblasti vnitřní instalace. Ujistěte se, že montážní povrch je rovný, čistý a bez výčnělků nebo překážek.

2. Umístění a připevnění: Odstraňte lepicí ochrannou fólii odolnou vysokým teplotám ze zadní strany antény. Zarovnejte ji přesně s vyhrazenou pozicí antény uvnitř tabletu a umístěte ji na volnou plochu těla zařízení, která není zakryta kovem. Jemně zatlačte na 3 až 5 sekund, abyste se ujistili, že anténa bezpečně přilne, aniž by se uvolnila nebo zvedala okraje.

3. Připojení rozhraní: Zarovnejte konektor IPEX na konci antény s RF zásuvkou na základní desce tabletu, poté zatlačte svisle dolů, dokud nebude bezpečně připojen. Zajistěte dobrý kontakt bez uvolněných spojů nebo špatného kontaktu. Toto uspořádání připojení je relevantní při výběru IPEX 4G LTE antény pro kompatibilní tabletové RF rozhraní.

4. Uspořádejte vedení kabelů: Úhledně uspořádejte kabely antény tak, aby se zabránilo nadměrnému tahání, ohýbání nebo stlačení, a držte je mimo oblasti generující teplo, jako je baterie a základní deska, abyste předešli dlouhodobému stárnutí a poškození.

5. Test instalace: Znovu nasaďte zadní kryt tabletu, zajistěte upevňovací šrouby, zapněte zařízení, povolte síť 4G, otestujte rychlost internetu a sílu signálu a před běžným použitím ověřte, že nedochází k žádným anomáliím signálu nebo problémům s odpojením.

Zázemí společnosti

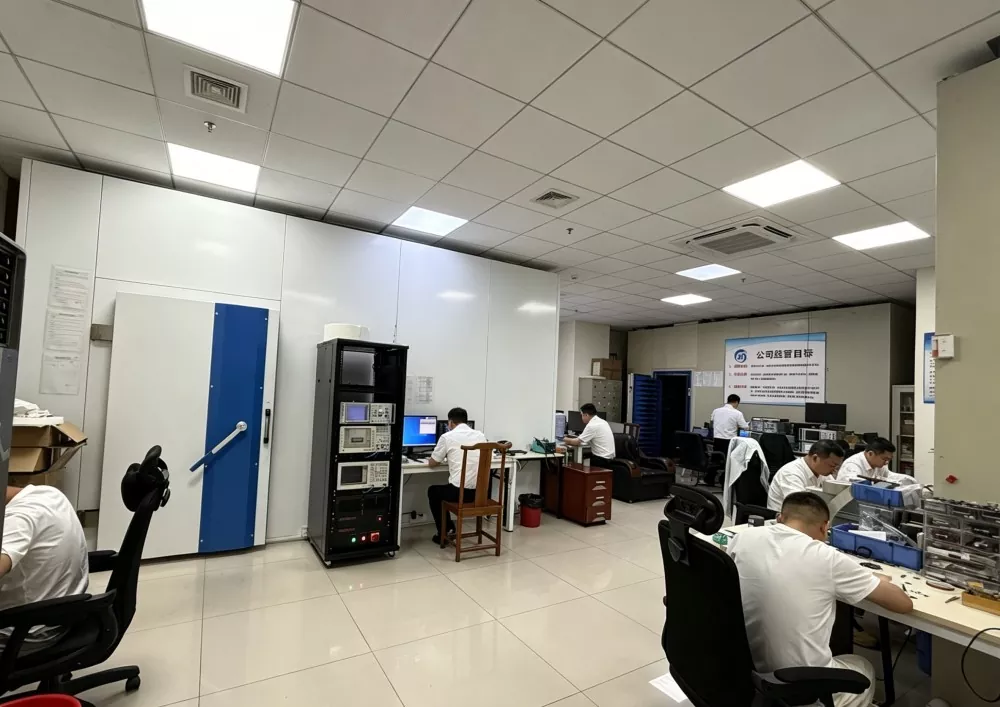

Společnost Shenzhen Qianmu Communication Technology Co., Ltd. se již více než deset let zabývá odvětvím komunikačních antén a slouží jako čínský výrobce a dodavatel integrující výzkum a vývoj antén, vývoj forem, rozsáhlou výrobu, testování kontroly kvality a poprodejní podporu. Společnost se specializuje na řešení antén pro bezdrátovou komunikaci, včetně produktů Tablet 4G Data Antenna, IoT antén a vestavěných terminálových antén. Mezi její zařízení patří výrobní provozy, výrobní linky, výzkumné a vývojové laboratoře a testovací zařízení na podporu vývoje produktů a kontroly kvality. Lze domluvit návštěvy továrny a výrobní a kontrolní procesy podléhají firemním postupům řízení kvality.

Každý z hlavních členů týmu má více než 10 let zkušeností v oblasti výzkumu a vývoje komunikačních antén, se zkušenostmi v oblasti adaptace signálu, impedančního přizpůsobení a požadavků na interní instalaci pro různá tabletová zařízení. Tým poskytl anténní řešení více než 300 výrobcům digitálních terminálů a průmyslových zařízení po celém světě. K dispozici jsou přizpůsobená řešení podle požadavků na produkt a podmínek integrace zařízení.

Průvodce výběrem produktu

Při výběru antény Tablet 4G LTE patří mezi běžné úvahy frekvenční kompatibilita, instalační prostor, typ konektoru a výkon RF. Následující body mohou pomoci určit, zda je navrhovaná anténa vhodná pro konkrétní projekt tabletu.

• Zkontrolujte kompatibilitu frekvenčního pásma: Upřednostněte antény, které pokrývají požadovaná frekvenční pásma. U domácích zařízení ověřte kompatibilitu se zamýšlenými nosnými pásmy; u exportních zařízení potvrďte podporu pro frekvenční pásma používaná na cílovém trhu. Chybějící pásma mohou ovlivnit příjem signálu a výkon dat.

• Zkontrolujte materiál a řemeslné zpracování: Flexibilní FPC 4G anténa dokáže vyhovět požadavkům na vnitřní instalaci tam, kde je potřeba tenký, flexibilní substrát. Zkontrolujte substrát, vodivý prvek a izolační povlak, abyste zjistili, zda je návrh vhodný pro zamýšlené prostředí instalace.

• Zkontrolujte aktuální parametry testu: Prohlédněte si dostupné protokoly o testech a naměřená data. Mezi klíčové parametry patří zesílení, SWR a impedance. Potvrďte, že naměřený výkon splňuje požadavky cílového zařízení a provozních pásem.

• Zkontrolujte rozměry kompatibility: Vyberte vhodné rozměry antény podle vnitřního prostoru tabletu. U ultratenkých zařízení zvažte provedení o tloušťce 0,15 mm a ověřte dostupnou montážní plochu, trasu kabelu a vůli. Je možné diskutovat o vlastních nestandardních velikostech, aby se řešila omezení instalace.

• Zkontrolujte RF konektor: Konektor IPEX/U.FL by měl odpovídat RF zásuvce na základní desce tabletu. Před objednáním si ověřte generaci konektoru, délku kabelu a uspořádání připojení. Projekty Interní LTE anténa pro tablety mohou vyžadovat jinou konfiguraci konektoru nebo kabelu v závislosti na designu zařízení.

• Zkontrolujte přizpůsobení a kapacitu dodávky: U projektů se speciálními rozměry, délkami kabelů, požadavky na konektory nebo konfigurací frekvence lze vlastní tabletovou anténu vyhodnotit podle specifikací zařízení. Před hromadnou výrobou ověřte vzorky, požadavky na testování, výrobní množství a dodací lhůty.

• Zkontrolujte možnosti výrobce: Při výběru dlouhodobého dodavatele antén zvažte zkušenosti výrobce, testování produktu, kontrolu kvality, možnosti přizpůsobení a poprodejní podporu.

FAQ

Q1: Podporuje tato datová anténa Tablet 4G zámořské sítě 4G?

Odpověď: Anténa podporuje frekvenční pásma uvedená v technických specifikacích. U exportních zařízení porovnejte tato pásma s pásmy LTE používanými v cílové zemi a požadavky na modem tabletu. Pokud standardní specifikace nepokrývají požadovaná pásma, mohou být projednány další frekvenční konfigurace.

Q2: Lze anténu přizpůsobit z hlediska velikosti, typu konektoru a délky kabelu?

A: Ano. Možnosti přizpůsobení mohou zahrnovat rozměry antény, délku kabelu, typ konektoru a konfiguraci frekvence podle vnitřní struktury zařízení. U projektu Custom Tablet Antenna poskytněte dostupný instalační prostor, požadovaná pásma LTE, podrobnosti o RF konektoru a cílové aplikaci, aby bylo možné vyhodnotit kompatibilitu.

Q3: Jak dlouho je záruka na produkt? Jak se řeší problémy s kvalitou?

Odpověď: Na produkt je poskytována jednoletá záruka a doživotní údržba. U problémů s kvalitou, které nejsou způsobeny lidským poškozením, poskytuje uvedená servisní politika bezplatné výměny nebo opětovné zaslání spolu s technickou podporou pro řešení problémů s používáním. Při zadávání objednávky potvrďte platné podmínky.

Q4: Poškodí časté ohýbání flexibilní anténu?

Odpověď: Výrobek používá flexibilní substrát FPC určený pro vnitřní instalaci. Vyvarujte se ostrých záhybů, opakovaného nadměrného ohýbání nebo tlaku na vyzařovací prvek a napájecí kabel. Instalace by se měla řídit mechanickými požadavky antény, aby byla zachována její struktura a výkon RF.

Q5: Jaké je minimální množství objednávky? Mohou být dodány smíšené šarže?

Odpověď: U standardních produktů na skladě se uvádí, že nemají žádné minimální objednané množství, přičemž jsou podporovány malé smíšené šarže a příležitostné nákupy. Velké objednávky se mohou kvalifikovat pro odstupňované ceny. Před objednáním si ověřte aktuální zásoby, požadavky na přizpůsobení a dodací lhůty výroby.

Q6: Jaký konektor používá anténa?

Odpověď: Standardní rozhraní je univerzální konektor IPEX/U.FL s přizpůsobitelnými možnostmi svorek. Konektor by měl být zkontrolován vůči RF zásuvce základní desky tabletu. U požadavku na IPEX 4G LTE anténu si před výrobou ověřte generaci konektoru a délku kabelu.
