Proč je flexibilní sluchátková anténa nezbytná pro bezdrátová audio zařízení nové generace

Jak jsou bezdrátová sluchátka menší, chytřejší a bohatší na funkce, hraje konstrukce antény stále důležitější roli při zachování spolehlivé bezdrátové komunikace.QianmurozvíjíFlexibilní sluchátková anténapro sluchátka TWS, bezdrátová sluchátka, zařízení pro kostní vedení a další kompaktní audio produkty Bluetooth, které poskytují flexibilní, ultratenká a přizpůsobitelná RF řešení pro aplikace s omezeným prostorem.

Spolehlivá anténa je nezbytná pro stabilní Bluetooth komunikaci, zvláště když bezdrátová sluchátka potřebují pracovat v extrémně kompaktních a nepravidelných vnitřních prostorách. AFlexibilní sluchátková anténapoužívá flexibilní PI nebo LCP substrát s přesným vodivým vyzařovacím diagramem, který umožňuje anténě přizpůsobit se zakřiveným povrchům při zachování spolehlivého RF výkonu.

Obsah

• Proč je design antény u moderních sluchátek tak důležitý?
• Co je flexibilní sluchátková anténa?
• Jak funguje flexibilní sluchátková anténa?
• Jaké jsou hlavní výhody flexibilní sluchátkové antény?
• Kde lze použít flexibilní sluchátkové antény?
• Jaké technické specifikace by měli kupující zvážit?
• Jak se to srovnává s tradičními anténami?
• Jak by měli výrobci vybrat správnou anténu?
• Proč záleží na výrobě a RF testování?
• Často kladené otázky
• Závěr

Proč je design antény u moderních sluchátek tak důležitý?

Bezdrátová sluchátka se spoléhají na vysokofrekvenční komunikaci pro výměnu zvuku a ovládání dat se smartphony, tablety, počítači a dalšími zařízeními podporujícími technologii Bluetooth. Přestože anténa zabírá pouze malé množství fyzického prostoru, její konstrukce může mít velký vliv na výkon bezdrátového připojení.

Vnitřní prostředí moderních sluchátek TWS je obzvláště náročné. Baterie, reproduktory, mikrofony, nabíjecí komponenty, procesory, stínící konstrukce a mechanické komponenty soutěží o omezený prostor. Anténa zároveň funguje v blízkosti lidského těla, což může ovlivnit šíření RF a charakteristiky signálu.

Tradiční anténní řešení mohou vyžadovat vyhrazený prostor PCB nebo relativně velkou instalační plochu. Flexibilní anténa poskytuje inženýrům větší volnost při umístění vyzařovacího prvku podél zakřivených vnitřních povrchů, přihrádek na baterie, stonků nebo jiných dostupných oblastí.

Pro výrobce vyvíjející kompaktní produkty Bluetooth by proto výběr antény měl být zvážen během raných fází mechanického a RF návrhu, místo aby se s ní zacházelo jako s komponentou konečné montáže.

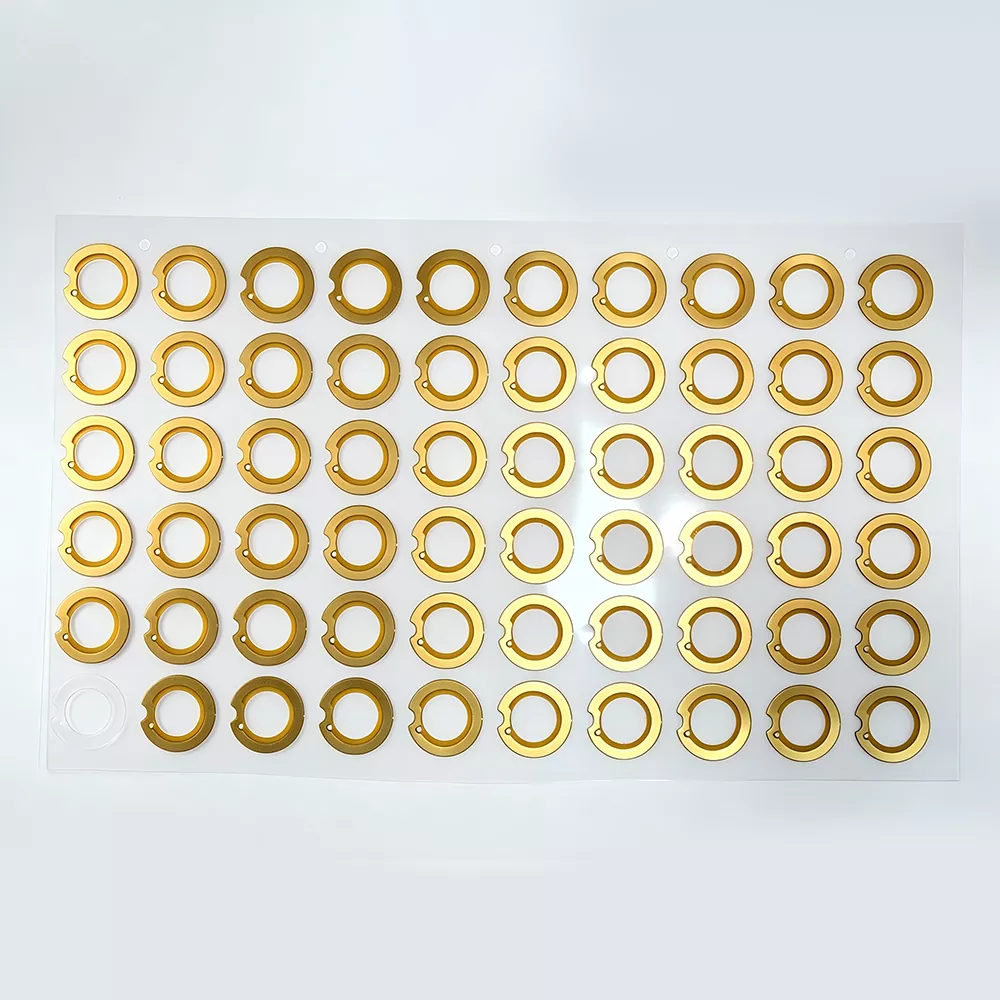

Co je flexibilní sluchátková anténa?

A Flexibilní sluchátková anténaje miniaturní RF anténa určená pro kompaktní bezdrátová audio zařízení. Obecně používá flexibilní PI nebo LCP substrát s vodivým vyzařovacím vzorem vytvořeným přesnými výrobními a leptacími procesy.

Na rozdíl od pevných antén PCB se flexibilní struktura může ohýbat a přizpůsobovat zakřiveným nebo nepravidelným povrchům. Díky tomu je zvláště vhodný pro produkty, kde je dostupná dutina antény úzká, zakřivená nebo se obtížně přizpůsobuje konvenčním tuhým součástem.

Flexibilní antény pro sluchátka jsou běžně navrženy pro pásmo 2,4 GHz Bluetooth ISM a mohou podporovat moderní aplikace Bluetooth. V závislosti na projektu mohou výrobci přizpůsobit rozměry antény, substrát, délku vedení, konfiguraci terminálu a způsob instalace tak, aby odpovídaly architektuře produktu.

Díky této flexibilitě designu jsou antény založené na FPC obzvláště atraktivní pro sluchátka TWS, bezdrátová sluchátka, sluchátka pro kostní vodivost, zařízení s páskem na krk a další kompaktní bezdrátové produkty.

Jak funguje flexibilní sluchátková anténa?

Funkční princip flexibilní sluchátkové antény je založen na přeměně elektrických RF signálů na elektromagnetické vlny a přijímání elektromagnetické energie z okolního prostředí.

1. Čipová sada Bluetooth generuje vysokofrekvenční elektrický signál.
2. RF signál prochází přenosovou cestou směrem k anténě.
3. Vodivý vyzařovací diagram převádí elektrický signál na elektromagnetickou energii.
4. Anténa vyzařuje signál do okolního prostředí.
5. Během příjmu anténa zachycuje elektromagnetické signály vysílané spárovaným zařízením Bluetooth.
6. Přijatá RF energie je přeměněna na elektrický signál a přenesena do komunikačního modulu Bluetooth.

Vzhledem k tomu, že sluchátka a špunty se nosí blízko lidského těla, je přizpůsobení antény, uzemnění a umístění obzvláště důležité. Lidské tělo, baterie, kovové součásti a materiály krytu, to vše může ovlivnit impedanci a vyzařovací charakteristiky antény.

Správné ladění RF je proto zásadní. Dobře navržená anténa by měla být vyhodnocena uvnitř skutečného krytu výrobku a nikoli pouze jako izolovaná součást. To pomáhá inženýrům identifikovat efekty rozladění a optimalizovat konečný bezdrátový výkon.

Jaké jsou hlavní výhody flexibilní sluchátkové antény?

Ultratenká konstrukce

Prostor je jednou z největších výzev při vývoji sluchátek TWS. Flexibilní konstrukce FPC antény umožňuje výrobcům integrovat RF komponent do úzkých prostor, aniž by zabírala nadměrný mechanický objem.

V závislosti na konfiguraci může být k dispozici tloušťka flexibilní antény přibližně 0,12–0,30 mm, s běžnými možnostmi včetně 0,15 mm, 0,20 mm a 0,25 mm. To pomáhá návrhářům produktů optimalizovat cenný vnitřní prostor.

Výborná flexibilita

Flexibilní substrát umožňuje anténě sledovat zakřivené a nepravidelné vnitřní povrchy. To je zvláště užitečné, když se konvenční pevná anténa nevejde do dostupné konstrukce.

U výrobků vystavených opakovanému ohýbání nebo mechanickému pohybu je dalším důležitým faktorem trvanlivost v ohybu. Správný výběr substrátu a návrh lepidla mohou zlepšit mechanickou spolehlivost při dlouhodobém používání.

Stabilní výkon Bluetooth RF

Výkon antény závisí na více než na samotném vyzařovacím prvku. Konstrukce napájecího bodu, uzemnění, přizpůsobení impedance, poloha instalace a blízké komponenty mohou ovlivnit RF charakteristiky.

Z tohoto důvodu by měl být profesionální dodavatel antén schopen poskytnout podporu návrhu RF a doporučení pro ladění namísto pouhého dodání standardní antény.

Snadná montáž

Flexibilní antény lze dodat s tepelně odolným lepicím podkladem, což umožňuje jejich připevnění přímo k zamýšlenému vnitřnímu povrchu. To může snížit potřebu dalších mechanických upevňovacích struktur a zjednodušit montáž.

Vysoká schopnost přizpůsobení

Různé kryty sluchátek vyžadují různé geometrie antény. Přizpůsobené řešení může vyhovět variacím v:

• Obrys a rozměry antény
• Provozní frekvence
• Délka vedení
• Typ konektoru a terminálu
• PI nebo LCP substrát
• Místo instalace
• Poloměr ohybu
• Struktura pouzdra produktu

Kde lze použít flexibilní sluchátkové antény?

Přestože je tato technologie silně spojena se sluchátky TWS, flexibilní antény mohou podporovat mnohem širší řadu kompaktních bezdrátových audio produktů.

Jaké technické specifikace by měli kupující zvážit?

Při získávání flexibilní antény od čínského výrobce nebo dodavatele by kupující měli posoudit elektrické i mechanické specifikace. Anténa, která se vejde do dostupného prostoru, může po instalaci do hotového produktu stále vyžadovat ladění RF.

Tyto hodnoty by měly být považovány za referenční specifikace. Konečný výkon závisí na návrhu antény, rozložení desky plošných spojů, struktuře uzemnění, materiálu pouzdra, poloze instalace a celkové architektuře RF.

Jak se to srovnává s tradičními anténami?

Výrobci obecně musí zvážit několik anténních technologií, včetně pružinových antén, pevných PCB antén a flexibilních FPC antén. Nejvhodnější možnost závisí na architektuře produktu, dostupném prostoru, cílových nákladech, požadavcích na RF a očekávaném objemu výroby.

U sluchátek s nepravidelnou strukturou pouzdra nebo extrémně omezeným vnitřním prostorem může flexibilní konstrukce FPC poskytnout významnou výhodu mechanické integrace. Umožňuje návrhářům antén obejít stávající komponenty namísto toho, aby vyžadovala, aby celá struktura produktu byla přizpůsobena pevné anténě.

Jak by měli výrobci vybrat správnou anténu?

Výběr antény pro sluchátka by měl začít u hotového výrobku, nikoli u obecného katalogu antén. Následující faktory mohou výrobcům pomoci učinit spolehlivější rozhodnutí.

1. Změřte dostupný prostor.Poskytněte přesné informace o délce, šířce, výšce, křivkách a okolních součástech dutiny antény.
2. Definujte RF požadavky.Potvrďte frekvenční rozsah Bluetooth, očekávanou komunikační vzdálenost, požadavky na impedanci a umístění antény.
3. Zvažte materiály bydlení.Plast, kov, baterie, stínící součásti a další vodivé struktury mohou ovlivnit výkon RF.
4. Vyhodnoťte mechanické požadavky.Výrobky vystavené vibracím, pohybu nebo opakovanému ohýbání vyžadují odpovídající flexibilitu a výkon připevnění.
5. Vyžádejte si vzorky prototypů.Testování antény uvnitř skutečného krytu poskytuje smysluplnější výsledky než nezávislé hodnocení antény.
6. Zkontrolujte výrobní možnosti.U projektů hromadné výroby posuďte konzistenci kvality, RF testování, přizpůsobení, dokumentaci a schopnost dodání.

Poskytnutí přesných 2D nebo 3D výkresů produktu během vývojové fáze umožňuje výrobci antény efektivněji optimalizovat návrh. Ověření prototypu pak může pomoci snížit riziko odhalení problémů s RF po zahájení výroby nástrojů a sériové výroby.

Proč záleží na výrobě a RF testování?

Výkon antény velmi závisí na konzistenci výroby. Malé odchylky v rozměrech, vodivých vzorech, umístění konektoru, umístění lepidla nebo charakteristik substrátu mohou ovlivnit konečný výsledek RF.

Zkušený výrobce antény by proto měl poskytnout více než jen fyzickou součástku. RF inženýrství, vývoj vzorků, impedanční přizpůsobení, ladění, kontrola výroby a technická dokumentace – to vše může přispět k předvídatelnějšímu procesu vývoje produktu.

Profesionální RF testování může zahrnovat ověření výkonu v bezodrazové komoře, environmentální testování, teplotní cyklování, mechanické ohybové testy a další postupy kontroly kvality podle požadavků aplikace.

U mezinárodních zakázek je důležitá také dokumentace a zajištění kvality. V závislosti na projektu mohou kupující potřebovat dokumentaci o shodě materiálu, kontrolní zprávy, informace o balení, obchodní dokumenty a další podporu související s exportem.

Často kladené otázky

Q1: Co je flexibilní sluchátková anténa?

Flexibilní sluchátková anténa je tenká, ohebná RF anténa navržená pro kompaktní bezdrátové audio produkty, jako jsou sluchátka TWS, Bluetooth sluchátka, sluchátka pro kostní vedení a bezdrátové náhlavní soupravy. Jeho flexibilní substrát umožňuje přizpůsobit se zakřiveným vnitřním povrchům.

Q2: Může flexibilní sluchátková anténa podporovat Bluetooth 5.3?

Ano. Správně navrženou 2,4 GHz anténu lze použít s aplikacemi Bluetooth 5.3, pokud jsou správně implementovány RF rozložení, impedanční přizpůsobení, uzemnění a podmínky instalace.

Q3: Lze rozměry antény přizpůsobit?

Ano. Flexibilní antény lze přizpůsobit podle vnitřního prostoru produktu a mechanické struktury. Parametry, jako je délka, šířka, tvar, tloušťka, délka vedení, konfigurace konektoru a způsob instalace, lze upravit podle požadavků projektu.

Q4: Které podkladové materiály jsou běžně dostupné?

PI a LCP jsou běžně používané materiály pro flexibilní anténní substráty. Vhodný materiál závisí na požadovaných RF charakteristikách, mechanické pružnosti, teplotních podmínkách, požadavcích na spolehlivost a cílových výrobních nákladech.

Q5: Může flexibilní anténa používat lepicí podklad?

Ano. Přilnavá podložka může zjednodušit instalaci tím, že umožňuje připevnění antény přímo k zamýšlenému vnitřnímu povrchu. Typ lepidla by měl být zvolen podle provozní teploty, materiálu pouzdra, procesu montáže a očekávaných provozních podmínek.

Q6: Jaké informace by měli kupující poskytnout při požadavku na přizpůsobenou anténu?

Kupující by měli v ideálním případě poskytnout výkresy produktu, dostupný prostor pro anténu, informace o rozložení desky plošných spojů, cílové frekvenční pásmo, požadavky na konektory, materiál pouzdra, polohu instalace, mechanické požadavky a očekávané prostředí aplikace. Tyto informace pomáhají výrobci vyvinout vhodnější řešení antény.

Otázka 7: Proč by měl být výkon antény testován uvnitř konečného produktu?

Anténa nefunguje samostatně. Baterie, desky plošných spojů, kovové součásti, plastový kryt, uzemňovací konstrukce a lidské tělo mohou ovlivnit výkon RF. Testování antény uvnitř konečného krytu proto poskytuje realističtější vyhodnocení stability připojení a celkového bezdrátového výkonu.

Závěr

Rostoucí poptávka po menších a inteligentnějších bezdrátových audio produktech vytváří stále složitější výzvy v oblasti integrace antén. AFlexibilní sluchátková anténanabízí efektivní řešení kombinací kompaktních rozměrů, mechanické flexibility, přizpůsobitelné geometrie a spolehlivého výkonu Bluetooth RF. U sluchátek TWS, sluchátek s vodivostí kostí, zařízení s páskem na krk a dalších kompaktních bezdrátových produktů může technologie flexibilní antény poskytnout větší svobodu designu a zároveň pomoci výrobcům překonat přeplněné vnitřní struktury.

Pro společnosti, které získávají přizpůsobené řešení antény, může partnerství se zkušeným výrobcem zjednodušit vývoj prototypu, ladění RF, testování a hromadnou výrobu. Pokud vyvíjíte nová bezdrátová sluchátka, sluchátka TWS nebo audio produkt Bluetooth a potřebujete anténu odpovídající vašim specifickým mechanickým a RF požadavkům,kontaktujte násk prodiskutování vašich výkresů, technických specifikací, požadavků na přizpůsobení, vzorků a výrobních plánů s týmem inženýrů antén Qianmu.
