Anténa 2G/3G/4G LTE

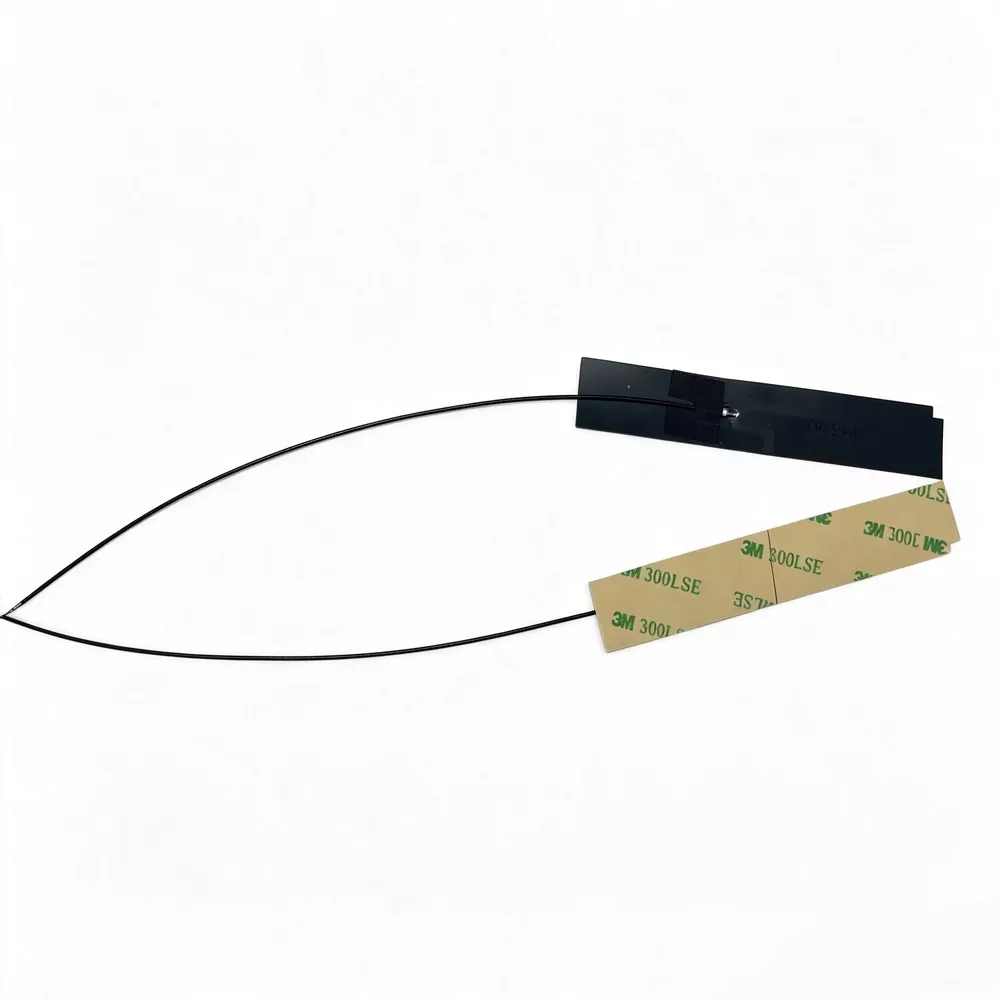

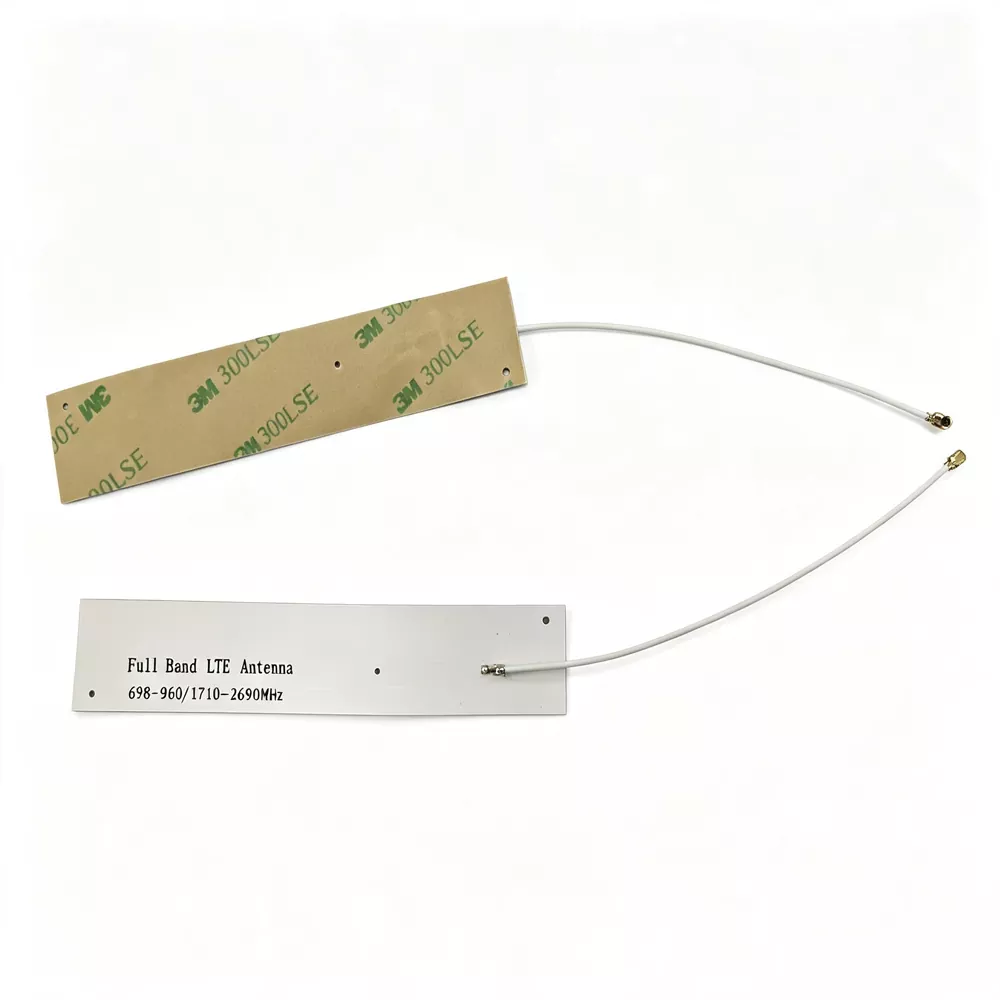

Anténa 2G/3G/4G LTE je lehká, flexibilní a ohebná vestavěná celopásmová anténa pro mobilní komunikaci. Na rozdíl od běžné antény pro povrchovou montáž používá tento produkt flexibilní desku plošných spojů FPC + koaxiální přímý proces pájení. Anténa je lehká, tenká, měkká a může se volně vejít do zakřiveného povrchu a úzkého štěrbinového prostoru uvnitř zařízení. Podporuje vícesíťový přenos a příjem signálu 2G GSM, 3G WCDMA a 4G LTE. Je to v současnosti preferovaný typ vestavěné komunikační antény pro malá chytrá iot zařízení, která široce řeší průmyslová slabá místa, jako je malý vestavěný prostor, slabý signál, nestabilní kontakt a špatná odolnost zařízení vůči vibracím.

Princip činnosti

Tato 2G/3G/4G LTE anténa FPC svařovaná koaxiální anténa pracuje na vysokofrekvenčním principu flexibilního mikropáskového oscilátorového pole a vysílá signály pomocí koaxiálních stíněných napáječů. Je rozdělena do tří částí: vrstva záření signálu, vrstva izolačního substrátu a vrstva stíněného přenosu. Pracovní logika je stabilní a efektivní:

• Princip vysokofrekvenčního záření: povrch desky FPC přesně leptá čáry vícepásmového oscilátoru, přesně odpovídá 2G/3G/4G plnopásmovým rezonančním bodům, žádné mrtvé zóny pásma, měřený poměr stojatých vln v celém pásmu je stabilní ≤1,5, ztráta odrazem signálu je extrémně nízká.

• Výhody svařovaného převodu: Koaxiální vedení a deska oscilátoru FPC jsou vytvořeny z jednoho kusu vysokoteplotním cínovým pájením. Ve srovnání s běžnou nýtovanou a upnutou konstrukcí je naměřená seismická výkonnost zlepšena o 85 % a v prostředí s dlouhodobými vibracemi je nulové odpojení kontaktů a nulové rozpojení signálu.

• Stínící mechanismus proti rušení: Dvouvrstvá stínící struktura koaxiálního vedení RG1.13 účinně izoluje elektromagnetický šum od CPU, napájecího zdroje a čipu základní desky zařízení. Měřeno v prostředí vnitřního rušení zařízení je citlivost příjmu signálu zvýšena o 3-5 dB.

• Všesměrové vyzařovací charakteristiky: Planární všesměrový přenos a příjem dokáže udržet stabilní výstup signálu ve scénářích, kdy je uzavřený plášť a kovové pouzdro zařízení blokováno a úspěšnost venkovních sítí iot zařízení se podle měření zvýšila o 28 %.

Návod k instalaci a použití

Tato FPC anténa je vestavěná vestavěná instalace, snadno se ovládá, je vhodná pro hromadnou výrobu a nevyžaduje profesionální ladění. Postup je následující:

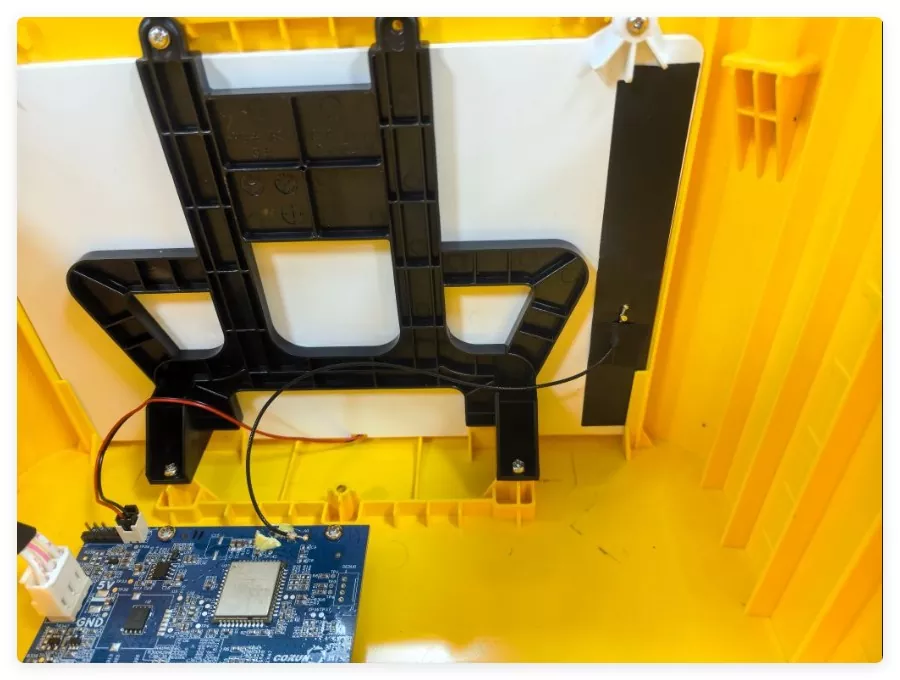

1. Výběr umístění: Vyberte si volné místo uvnitř zařízení, daleko od čipu základní desky, napájecího zdroje a kovového krytu, abyste zabránili blokování signálu a rušení.

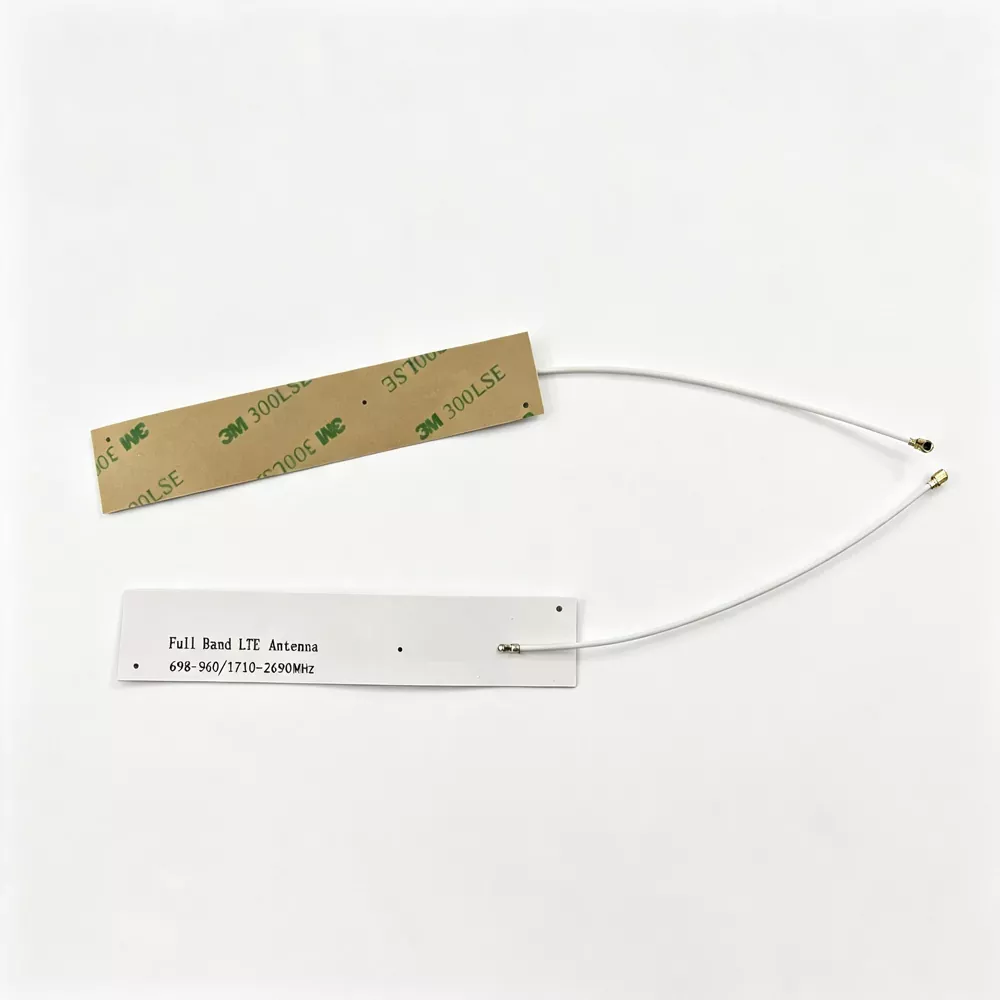

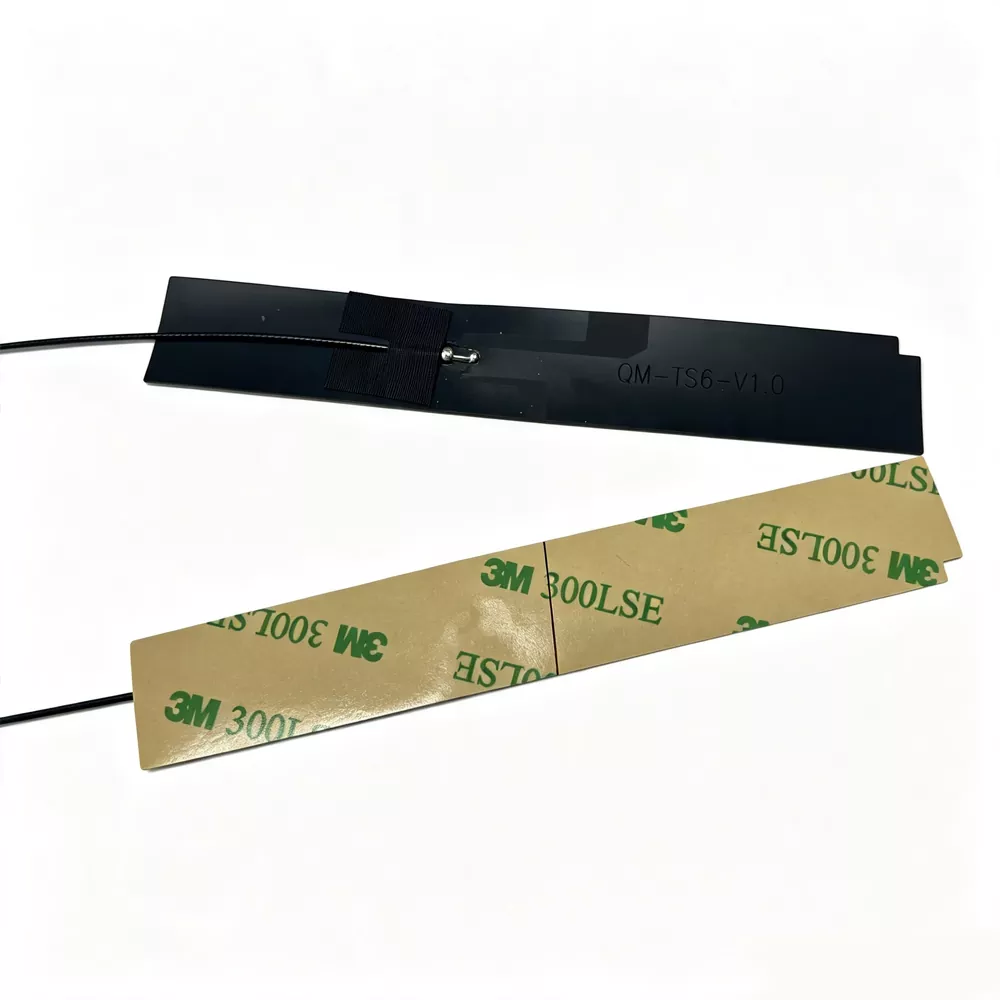

2. Montáž a upevnění: Zadní strana antény je dodávána s vysoce pevným lepidlem 3M. Po očištění od prachu a olejových skvrn na vnitřní stěně zařízení ji naplocho a pevně připevněte a ohněte podle potřeby tak, aby odpovídala zakřivenému povrchu zařízení.

3. Dokování rozhraní: Rozhraní IPEX/SMA na zadní straně přesně připojte k anténní zásuvce modulu zařízení a jemně jej upevněte, aby nedošlo k prudkému vytažení vodiče.

4. Uspořádání vodičů: Přebytečné vodiče by měly být úhledně uloženy, aby nedošlo k jejich zmáčknutí, ohnutí nebo slepým záhybům a aby se zabránilo poškození stínící vrstvy, které by mohlo ovlivnit signál.

5. Test zapnutí: Po dokončení montáže zapněte napájení a připojte se k síti, abyste vyzkoušeli, že všechny signály sítě 2G/3G/4G přijímají normálně, a poté je možná hromadná výroba.

FAQ

Q1: Lze tuto 2G/3G/4G LTE anténu FPC svařovanou koaxiální anténu ohnout pro použití?

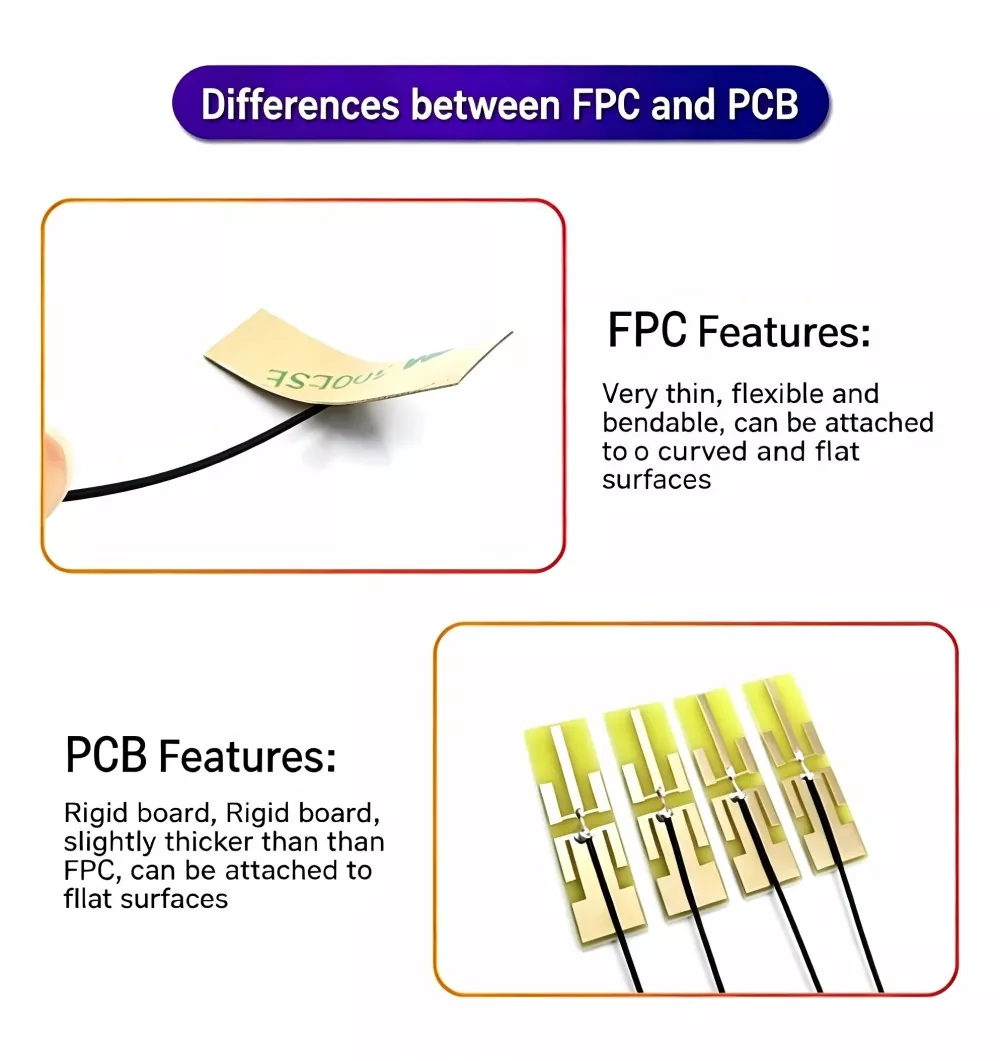

A1: Ano. Výrobek je vyroben z pružného základního materiálu FPC, který lze volně ohýbat a připevnit na zakřivené povrchy. Vejde se do malého vestavěného prostoru zařízení a při normálním ohnutí se nezlomí ani neovlivní výkon signálu.

Q2: Podporujete vlastní délky kabelů a typy rozhraní?

A2: Plně podporováno. Jako zdrojová továrna jsou podporovány přizpůsobitelné délky vedení v rozmezí od 10 cm do 50 cm, vyměnitelná rozhraní jako SMA, BNC, IPEX, LOGO sítotisk a jemné doladění velikosti.

Q3: Jaké jsou výhody procesu pájení oproti běžné lepené anténě?

A3: Koaxiální svařování v jednom kuse, žádná volná mezera, silnější odolnost proti nárazům, odolnost v tahu, výkon proti stárnutí, zcela řeší problémy s vibracemi zařízení, blikáním signálu a špatným kontaktem ve vysokoteplotním prostředí, vhodnější pro drsné průmyslové scénáře a scénáře vozidel.
