Co to vlastně je gumová ducky anténa?

A gumová kachní anténa(běžně známá jako gumová anténa nebo gumová kachní anténa) je obyčejná malávšesměrová anténapojmenovaný pro svou vnější ochrannou vrstvu z pryže nebo plastu. Je široce používán v bezdrátových komunikačních zařízeních, jako jsou vysílačky, bezdrátové směrovače, autorádia a zařízení internetu věcí. Qianmu Communications vysvětluje své základní charakteristiky a pracovní principy:

1. Struktura a konstrukční prvky

Vnější materiály:

Vnější vrstva je vyrobena z pružné pryže/silikonu (několik z nich je z tvrdého plastu), která poskytuje fyzickou ochranu, jako je vodotěsnost, odolnost proti nárazům a odolnost proti korozi.

Barva je obvykle černá, s několika vlastními možnostmi dostupnými v jiných barvách (jako je bílá nebo oranžová).

Vnitřní struktura:

Zářič jádra: Vnitřní spirálově vinutý kovový drát (měď nebo ocel) skrytý uvnitř, sloužící jako vyzařovací prvek antény.

Základní přizpůsobovací obvod: Malý přizpůsobovací obvod (jako je kondenzátor nebo induktor) může být integrován ve spodní části pro optimalizaci impedance (obvykle 50Ω) pro přizpůsobení zařízení.

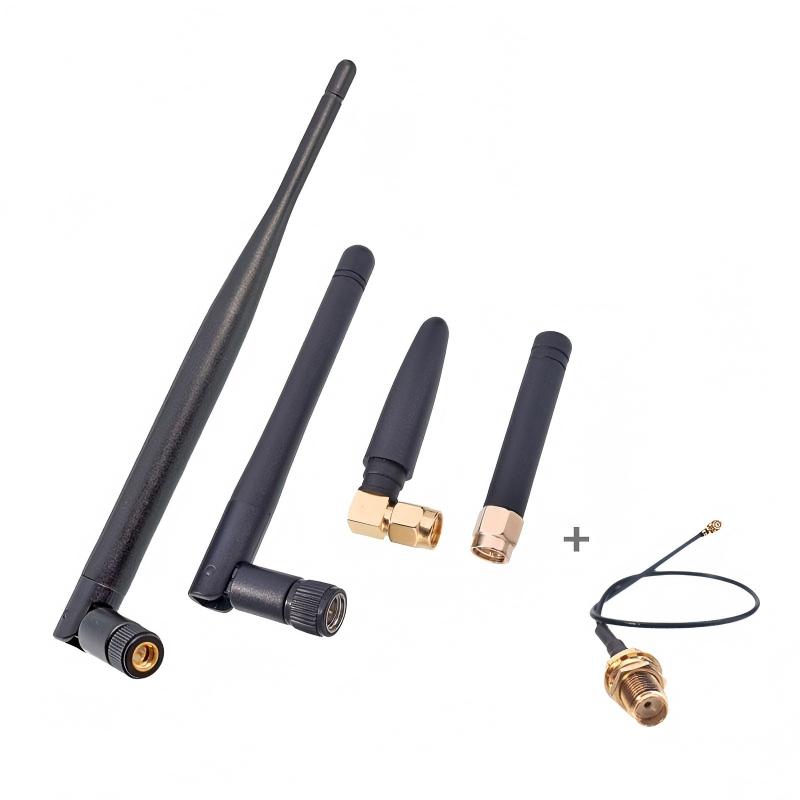

Konektor: Běžná RF rozhraní jako SMA, RP-SMA a TNC se používají ve spodní části, což umožňuje přímé šroubové připojení k zařízení.

Tvar: válcový nebo kónický, obvykle 5–20 cm na délku (v závislosti na provozním frekvenčním pásmu), s průměrem přibližně 0,5–2 cm.

2. Princip činnosti a elektrické vlastnosti

Princip vyzařování: Vnitřní spirálový drát v podstatě funguje jako zkrácená monopólová anténa s jeho elektrickou délkou protaženou spirálovou strukturou, což umožňuje rezonanci v cílovém frekvenčním pásmu (jako je 433 MHz nebo 2,4 GHz) navzdory svým malým fyzickým rozměrům.

Všesměrové vyzařování: Při vertikální instalaci poskytuje rovnoměrné vyzařování v horizontálním směru při 360°, s nižším ziskem ve vertikálním směru.

Pokrytí pásma

1. Jednopásmové: Navrženo speciálně pro konkrétní frekvenční pásmo (např. GPS 1,5 GHz, 4G 1,8 GHz).

2. Vícepásmové: Podporuje více frekvencí (např. současně pokrývající UHF 400 MHz a 2,4 GHz) prostřednictvím segmentovaného spirálového nebo indukčního designu.

3. Hlavní výhody

Fyzická odolnost:

Pryžové pouzdro je odolné proti ohybu a vodotěsné (běžně s krytím IP67), takže je vhodné pro venkovní nebo mobilní aplikace (jako jsou automobilová a ruční zařízení).

Snadná instalace:

Přímo připojte rozhraní zařízení bez složitého nastavování.

Nízká cena:

Průmyslová hromadná výroba má nízké náklady.

lehký:

Obvykle váží méně než 50 gramů, takže je ideální pro přenosná zařízení.

4. Typické aplikační scénáře

spotřební elektronika:

Domácí router (Wi-Fi 2,4GHz/5GHz), Bluetooth sluchátka, senzory chytré domácnosti.

Odnímatelná černá gumová anténa na horní straně routeru TP-Link.

Profesionální bezdrátová komunikace:

Obousměrné rádio (pásmo UHF/VHF), vysílačka namontovaná ve vozidle a anténa pro přenos videa z dronu.

Internet věcí (IoT):

Anténa modulu NB-IoT/LoRa, polohovací terminál GPS.

Průmyslové vybavení:

Průmyslová dálková ovládání (jeřáby, AGV), senzorové síťové uzly.

5. Omezení a úvahy

Nižší účinnost:

Vzhledem k omezením miniaturizace je účinnost vyzařování typicky pouze 30 %–60 % (ve srovnání s více než 80 % u antén plné velikosti).

Omezený zisk:

Charakteristiky nízkého zisku mají za následek kratší přenosové vzdálenosti (například směrovače Wi-Fi s dipólovými anténami obvykle pokrývají dosah ≤50 metrů).

Citlivé místo instalace:

Musí být instalován vertikálně, aby byla zajištěna všesměrnost; výkon se snižuje při blízkosti kovových povrchů (efekt zemní plochy).

Pevné frekvenční pásmo:

Po opuštění továrny nelze upravit frekvenci; je vyžadován přesný výběr modelu podle frekvenčního pásma zařízení.

6. Doporučení pro výběr a použití

Odpovídající frekvenční pásmo:

Potvrďte provozní frekvenční pásmo zařízení (např. 315 MHz, 868 MHz, 2,4 GHz) a vyberte odpovídající rezonanční anténu.

Kompatibilita rozhraní:

Ověřte typ rozhraní zařízení (např. SMA samec/female), abyste předešli fyzické neshodě.

Adaptace scény:

Venkovní zařízení by mělo mít stupeň ochrany IP67; vybavení namontované na vozidle by mělo zvážit antivibrační konstrukci.

Upgrade výkonu:

Požadavky na velký dosah lze splnit výměnou za anténu s vysokým ziskem, ale tím se obětuje všesměrovost.

Shrnutí: Whip anténa představuje ekonomické a praktické řešení v bezdrátových zařízeních, oblíbené ve spotřební elektronice a průmyslovém hardwaru díky své nízké ceně, snadné instalaci a robustní fyzické odolnosti. Jeho nízký zisk a úzká šířka pásma však omezují jeho použití ve vysoce výkonných scénářích, takže profesionální externí antény zůstávají nezbytné pro komunikaci na velké vzdálenosti nebo vysoce spolehlivou komunikaci (jako je přenos videa z dronů nebo základnové stanice).
