Anténa NB-IoT

Na trhu jsou tři hlavní typy IoT antén: vestavěné patch antény, přísavné antény namontované na vozidle a šroubované externí vodotěsné antény.

Anténa NB-IoT zobrazená v tomto článku patří do kategorie venkovních vodotěsných antén pro montáž na šrouby. Je speciálně navržen pro průmyslové elektrické rozvaděče, venkovní integrované krabice vybavení a komunální terminály IoT.

Skříňková externí NB anténa Qianmu Communication podporuje celopásmové NB-IoT od 700 MHz do 960 MHz a je kompatibilní s úzkopásmovými sítěmi tří hlavních operátorů: China Mobile, China Unicom a China Telecom. Je k dispozici se dvěma běžnými velikostmi šroubů, M12 a M16, které odpovídají standardům instalačních otvorů většiny domácích a dovážených průmyslových skříní.

Co je to externí anténa pro NB-IoT skříně

Externí anténa skříně NB-IoT je šroubovaná vodotěsná RF anténa určená pro průmyslová zařízení IoT. Je instalován externě na skříních zařízení, aby poskytoval stabilní bezdrátový přenos signálu pro terminály NB-IoT ve venkovním a průmyslovém prostředí.

Pracovní princip

Mnoho zákazníků se mylně domnívá, že anténa je pouze kovový oscilátor a že vodotěsné pouzdro nemá žádný vliv na výkon signálu. Konstrukční řešení externí antény skříně NB-IoT totiž přímo ovlivňuje stabilitu venkovní komunikace na velké vzdálenosti. Pracovní výkon lze testovat a ověřovat pomocí vektorových síťových analyzátorů a stíněných bezodrazových komor.

1. Rezonanční struktura nízkofrekvenčního oscilátoru

NB-IoT pracuje v nízkofrekvenčním komunikačním pásmu 700–960 MHz, které má delší vlnové délky a vyšší požadavky na délku oscilátoru a přizpůsobení země. Anténa používá uvnitř segmentované měděné vyzařovací prvky, které přesně odpovídají úzkopásmové nízkofrekvenční rezonanci a zabraňují posunu rezonance a nárůstu stojatých vln, které se vyskytují u běžných krátkých antén.

2. Radiační struktura izolovaná ve skříni

Anténa je instalována mimo skříň. Kovový šroub slouží k upevnění a uzemnění, přičemž oscilátor udržuje bezpečnou izolační vzdálenost od plechu skříně. Tím se zabrání stínění RF signálu a absorpci způsobené kovovým krytem.

Pro stejnou specifikaci může vestavěná anténa instalovaná uvnitř kovové skříně zaznamenat útlum 6–9 dB, zatímco externí anténa NB-IoT má celkový útlum pouze 1–2 dB.

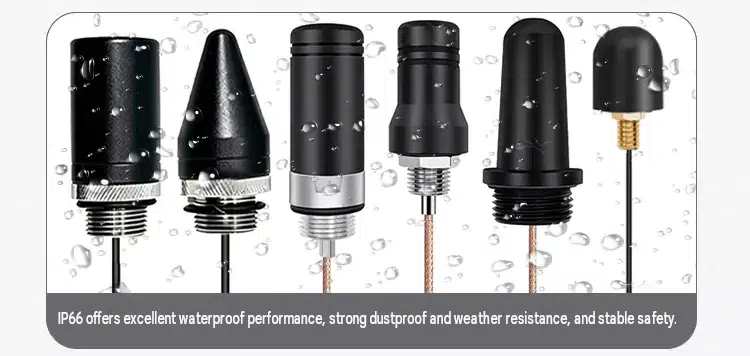

3. Vícevrstvá utěsněná vodotěsná struktura

Anténa je vybavena zadním vodotěsným silikonovým těsněním, závitovým vodotěsným pryžovým kroužkem a vstřikovanou strukturou vyváděcího drátu, které poskytují tři vrstvy ochrany. Dešťová voda a kondenzát se nemohou dostat do skříně podél kabelu. 50Ω koaxiální kabel udržuje stabilní přenos RF signálu a zabraňuje driftu impedance způsobenému změnami venkovní teploty.

4. Struktura potlačení hluku

Základna antény přidává zemní spojovací kroužek pro filtrování elektromagnetického šumu generovaného napájecími zdroji, PLC a relé uvnitř skříně, snižuje hladinu hluku a zlepšuje úspěšnost přístupu k základní stanici IoT terminálu.

Kompatibilní zařízení

Anténa NB-IoT je určena pro IoT terminály, které vyžadují ochranu kovové skříně a dlouhodobý venkovní provoz. Je vhodný pro civilní, komerční a průmyslová zařízení:

1. Vodoměrné skříně s inteligentním dálkovým přenosem

Komunální vodárenská a plynárenská zařízení, sběrné nádoby na plyn, monitorovací a ovládací skříně tlaku v potrubí a online zařízení pro sledování kvality vody.

2. Zařízení pro inteligentní napájení a průmyslové řízení

Venkovní sběrné skříně, terminály pro monitorování nízkonapěťových rozvodů, integrované řídicí skříně fotovoltaické energie a elektroměrové koncentrátory.

3. Bezpečnostní zařízení Smart City

Boxy pro monitorování silničního prachu, stanice pro monitorování životního prostředí a počasí, ovládací skříně parkovacích závor a inteligentní ovladače venkovních pouličních lamp.

4. Terminály průmyslové automatizace

Řídicí jednotky sběru dat z továrních dílen, polohovací terminály skladové logistiky a bezdrátové alarmové skříně pro poruchy zařízení.

5. Zemědělské vybavení internetu věcí

Polní skříně pro monitorování půdy, skříně pro kontrolu kvality vody akvakultury a integrované monitorovací zařízení pro skleníkové prostředí.

Podrobná tabulka technických parametrů

Časté dotazy

Q1: Lze změnit délku kabelu a konektor externí antény NB-IoT?

A: Ano. Standardní modely podporují délky koaxiálních kabelů od 1,5 m do 10 m. Konektory jako SMA, IPEX a N lze vyměnit podle požadavků. Hromadné objednávky také podporují vlastní barvy pláště a sítotisk LOGO.

Otázka 2: Je tato venkovní anténa NB kompatibilní s kartami China Mobile, China Unicom a China Telecom NB současně?

A: Ano. Anténa pokrývá celé frekvenční pásmo NB-IoT 700–960 MHz a je kompatibilní se sítěmi NB tří hlavních operátorů. Není potřeba kupovat samostatné verze pro různá frekvenční pásma.

Q3: Ovlivní ohýbání drátu signál antény, když je vnitřní prostor skříně omezený?

Odpověď: Kabel lze jemně ohnout s velkým poloměrem ohybu, ale je třeba se vyvarovat ohýbání o 90 stupňů a opakovanému skládání. Během instalace udržujte kabel co nejrovnější a mimo zdroje rušení, jako jsou napájecí zdroje a frekvenční měniče, abyste zabránili výraznému zeslabení signálu.

Q4: Je kovová matice antény náchylná ke korozi při dlouhodobém používání v prostředí pobřežní solné mlhy?

Odpověď: Ne. Pojistná matice antény je vyrobena z pasivované antikorozní hliníkové slitiny a prošla 48hodinovým testem v solné mlze. Při dlouhodobém venkovním používání v pobřežních oblastech není náchylný ke korozi nebo zaseknutí. Pro vysoce korozivní prostředí lze s inženýry konzultovat přizpůsobená antikorozní řešení.
