Body Cam GPS anténa

Co je to anténa GPS Body Cam

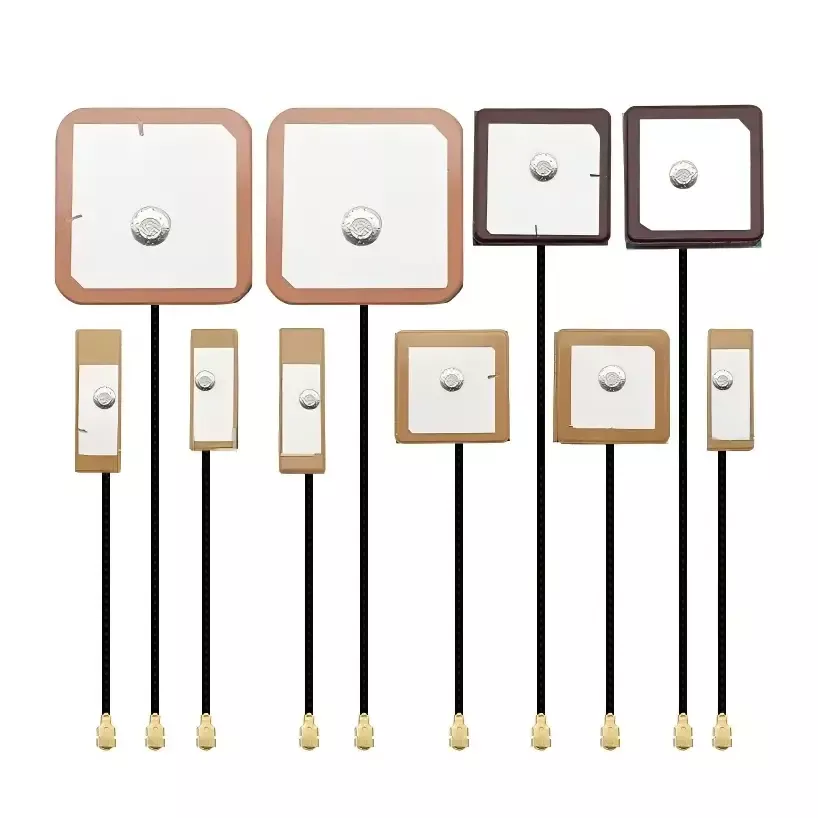

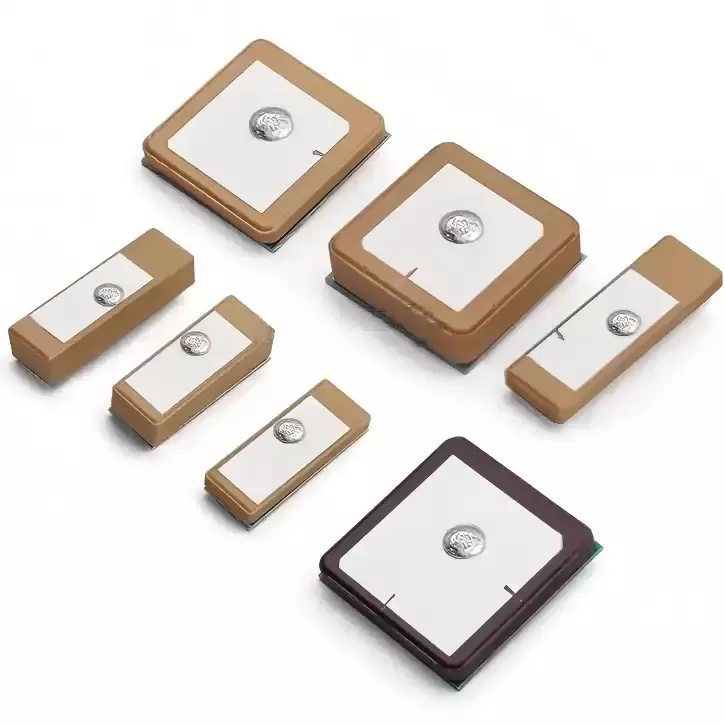

Body Cam GPS Antenna je průmyslová GNSS keramická anténa speciálně navržená pro terminály pro shromažďování důkazů pro jednoho vojáka. Je kompatibilní s mnoha satelitními systémy včetně GPS, BeiDou, GLONASS a Galileo a je vybaven strukturou pravostranné kruhové polarizace (RHCP), která se přizpůsobuje polarizačním charakteristikám signálů globální satelitní navigace.

Díky robustní konstrukci keramické antény nabízí vynikající směrovost a silnou přizpůsobivost prostředí. I v náročných podmínkách, jako jsou překážky na těle, kovové stínění od zařízení, blokování městských budov nebo vysokorychlostní mobilní operace, poskytuje stabilní údaje o poloze. To zajišťuje přesné a sledovatelné geolokační vodoznaky pro audiovizuální záznamy vymáhání práva, což umožňuje vytvoření úplného a vyhovujícího důkazního řetězce.

Pracovní princip

Anténa GPS Body Cam funguje na principech profesionálního příjmu RF satelitní navigace. Celý pracovní postup byl ověřen jak laboratorním testováním bezodrazové komory, tak reálným venkovním testováním v terénu, což zajišťuje jasnou provozní logiku a stabilní výkon. Primárně se skládá ze tří hlavních složek:

1. Akvizice satelitního signálu: Produkt obsahuje jádro s vysoce dielektrickým keramickým dielektrickým čipem, který efektivně zachycuje signály satelitní navigace v pásmu L1 ve vzduchu. Díky speciálnímu designu kruhové polarizace na pravé straně účinně zmírňuje útlum signálu způsobený rotací zařízení nebo překážkou lidského těla a řeší běžné problémy, jako je špatný příjem signálu a neúspěšné přijímání satelitů v městských oblastech s hustou zástavbou nebo v horských a odlehlých oblastech, kde převládají vícecestné odrazy.

2. Filtrování signálu a ochrana proti rušení: Anténa je vybavena integrovaným obvodem pro přesné přizpůsobení impedance, který automaticky filtruje šumové rušení generované modulem 4G/5G, modulem Wi-Fi a bateriovým napájením v těle kamery. Izoluje čisté satelitní signály GNSS, účinně eliminuje polohové anomálie, skokové body a přerušení trajektorie způsobené interními RF přeslechy.

3. Analýza a výstup dat: Filtrovaný a optimalizovaný stabilní satelitní signál je přenášen do polohovacího čipu základní desky zařízení, který v reálném čase analyzuje přesné údaje o zeměpisné šířce a délce, rychlosti, čase a nadmořské výšce. Tyto informace jsou současně synchronizovány jako geolokační vodoznaky pro zaznamenané video a audio soubory během operací vymáhání práva, což umožňuje úplné sledování, sledovatelnost a přehrávání trajektorií vymáhání.

Návod k instalaci a použití

1. Výběr místa instalace

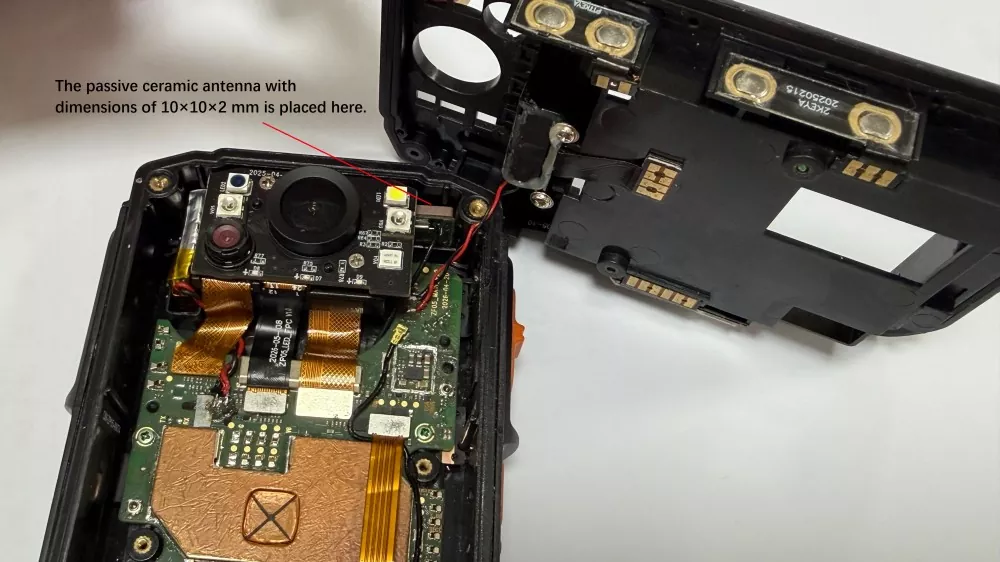

Keramická oblast vyzařovacího jádra antény nesmí být přímo zakryta nebo blokována kovovými kryty, bateriovými články nebo kovovými držáky. Doporučuje se instalovat zařízení do nekovového prostoru nad vnitřkem kamery těla, dodržujte bezpečnou vzdálenost alespoň 15 mm od antén 4G/5G a Wi-Fi, abyste zabránili rušení na společném kanálu a zajistili ničím nerušený příjem satelitního signálu.

2. Specifikace svařování a upevnění

U keramických antén kolíkového typu zajistěte, aby pájené spoje byly plné, bez pájení za studena, chybného pájení nebo odděleného pájení. U výrobků SMT pro povrchovou montáž přísně dodržujte výrobní standardy procesu montáže, abyste dosáhli plochého a bezpečného zarovnání na povrchu PCB. Během montáže se vyvarujte působení nadměrné síly na keramický čip, abyste předešli vnitřním mikrotrhlinám a eliminovali pozdější potenciální skryté výpadky signálu.

3. Provoz ochrany proti rušení

Po instalaci antény použijte izolační pásku k izolaci antény od napájecího modulu a oblasti s vysokým výkonem na základní desce, abyste snížili elektrické rušení. Anténní kabely veďte tak, aby nevedly paralelně k elektrickému vedení na velké vzdálenosti, čímž zabráníte kolísání signálu a nestabilnímu umístění u zdroje.

4. Dokončete standardy ladění a ověřování strojů

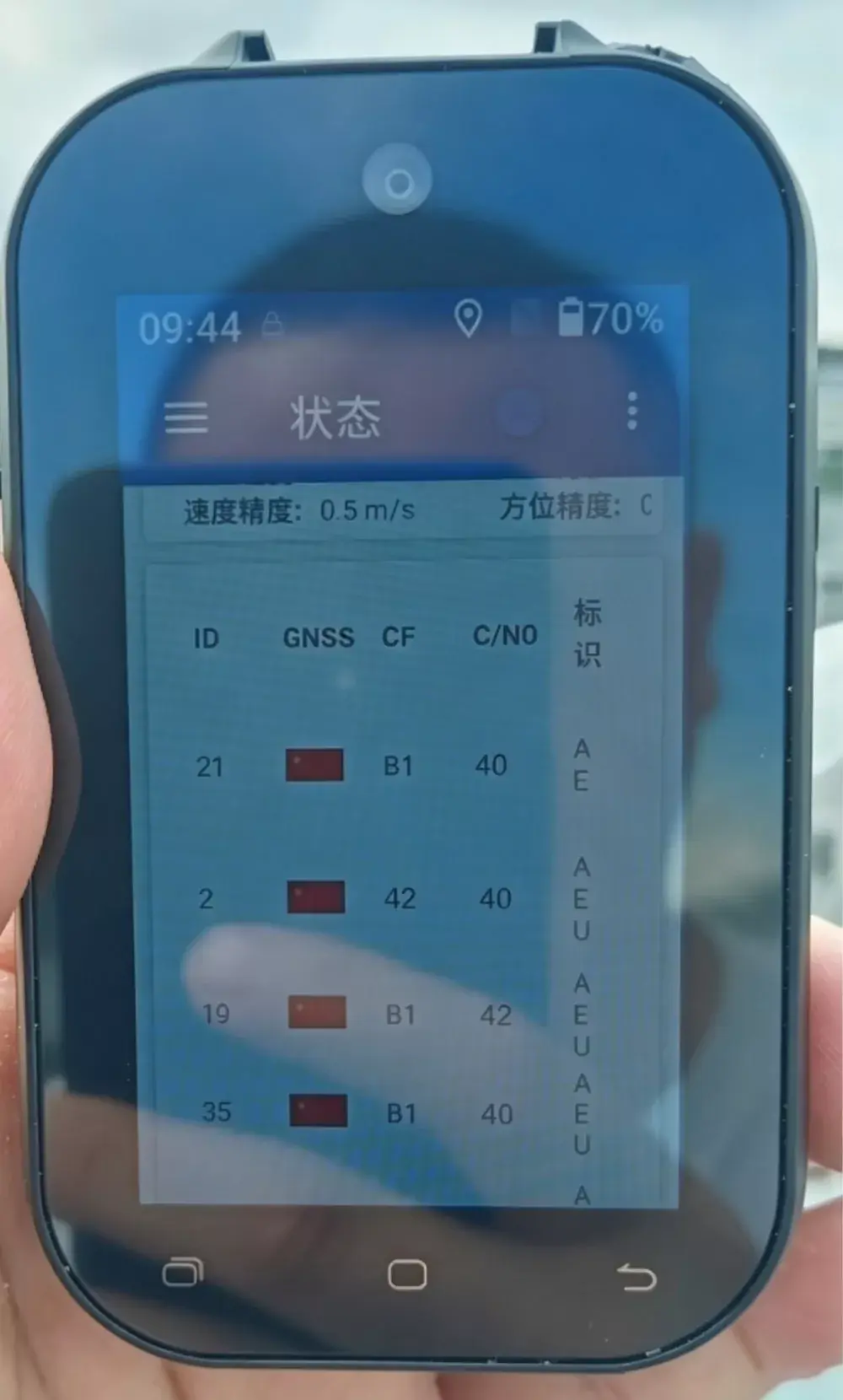

Po dokončení montáže zařízení musí být provedeno venkovní testování akvizice hvězd v reálném světě; Samotné vnitřní testování jedné desky je nedostatečné. Mezi klíčové parametry, které je třeba ověřit, patří počet satelitů pořízených během studených a horkých startů, přesnost určování polohy a kontinuita trajektorie, což zajišťuje, že výkon antény splňuje specifikace po konečné montáži a zabraňuje problémům s kvalitou šarže.

Jak vybrat kvalifikovanou anténu GPS

Mnoho pracovníků zabývajících se nákupem a vývojem zařízení postrádá odbornost v oblasti RF, což je často vede k nákupu civilních antén za nízké ceny. To má za následek podprůměrný výkon produktu, neúspěšné přijetí projektu a rozsáhlé poprodejní selhání. Na základě dlouholetých zkušeností v oboru jsme shrnuli čtyři základní kritéria pro výběr antén pro průmyslové vybavení:

1. Upřednostněte specializované materiály průmyslové kvality: důrazně eliminujte používání běžných civilních keramických surovin a je třeba vybrat průmyslové keramické substráty s širokou teplotní tolerancí a vlastnostmi proti rušení vhodné pro složité provozní podmínky, zajišťující dlouhodobě stabilní výkon v extrémních venkovních prostředích.

2. Zaměřte se na skutečná testovací data, odmítněte teoretické parametry: Většina výrobců na trhu poskytuje pouze teoretické specifikace bez podpory testování v reálném světě. Renomovaní originální výrobci mohou nabídnout protokoly o testech v temné komoře, videa z venkovních testů a data z testů stárnutí při vysokých nízkých teplotách – parametry, které jsou pravé a ověřitelné.

3. Vyberte specializované optimalizované produkty pro zařízení pro vymáhání práva: Standardní navigační antény nejsou optimalizovány pro koexistenci více antén, kovové stínění nebo překážku lidského těla v zařízeních pro vymáhání práva, takže jsou nevhodné pro provozní podmínky zařízení pro jednoho vojáka. K vyřešení základního problému vnitřního vysokofrekvenčního rušení je nezbytné zvolit antény na míru speciálně přizpůsobené pro terminály činných v trestním řízení.

4. Upřednostněte přímou spolupráci se zdrojovými továrnami: Vyberte si čínské výrobce s integrovanými schopnostmi v oblasti výzkumu a vývoje, úprav vzorků, hromadné výroby a poprodejního servisu. To umožňuje rychlé přizpůsobení, stabilní dodávky, okamžitou poprodejní podporu a předchází problémům, jako jsou cenové přirážky zprostředkovatelů a komunikační mezery v technické koordinaci.

FAQ

Q1: Může být tato keramická anténa kompatibilní se všemi značkami fotoaparátů na těle?

Kompatibilní s převážnou většinou komerčně dostupných 4G/5G kamer nošených na těle donucovacích kamer, nevýbušných terminálů pro sběr důkazů a venkovních inspekčních kamer a zároveň podporuje vlastní nestandardní konfigurace přizpůsobené přesně struktuře zařízení, rozhraním a rozměrům.

Q2: V jakých konkrétních ohledech keramická anténa překonává FPC anténu?

Mezi hlavní vylepšení patří rychlejší získávání satelitů, snížení chyb určování polohy, nepřetržité sledování a výrazně vylepšená odolnost proti rušení, vibracím a teplotní odolnosti – od extrémního chladu po vysoké teplo. Tyto upgrady zcela řeší poruchy polohování ve složitých venkovních podmínkách a podstatně snižují sazby poprodejního servisu zařízení.

Q3: Podporujete přizpůsobení, vzorkování a malé zkušební objednávky?

Podpora! Jako přímý výrobce nabízíme prototypování, malosériové zkušební zakázky a služby hromadné výroby ve velkém měřítku, plně přizpůsobitelné podle výkresů zákazníka a požadavků na výkon.

Q4: Může být produkt použit pro zahraniční export? Jsou všechny potřebné certifikace kompletní?

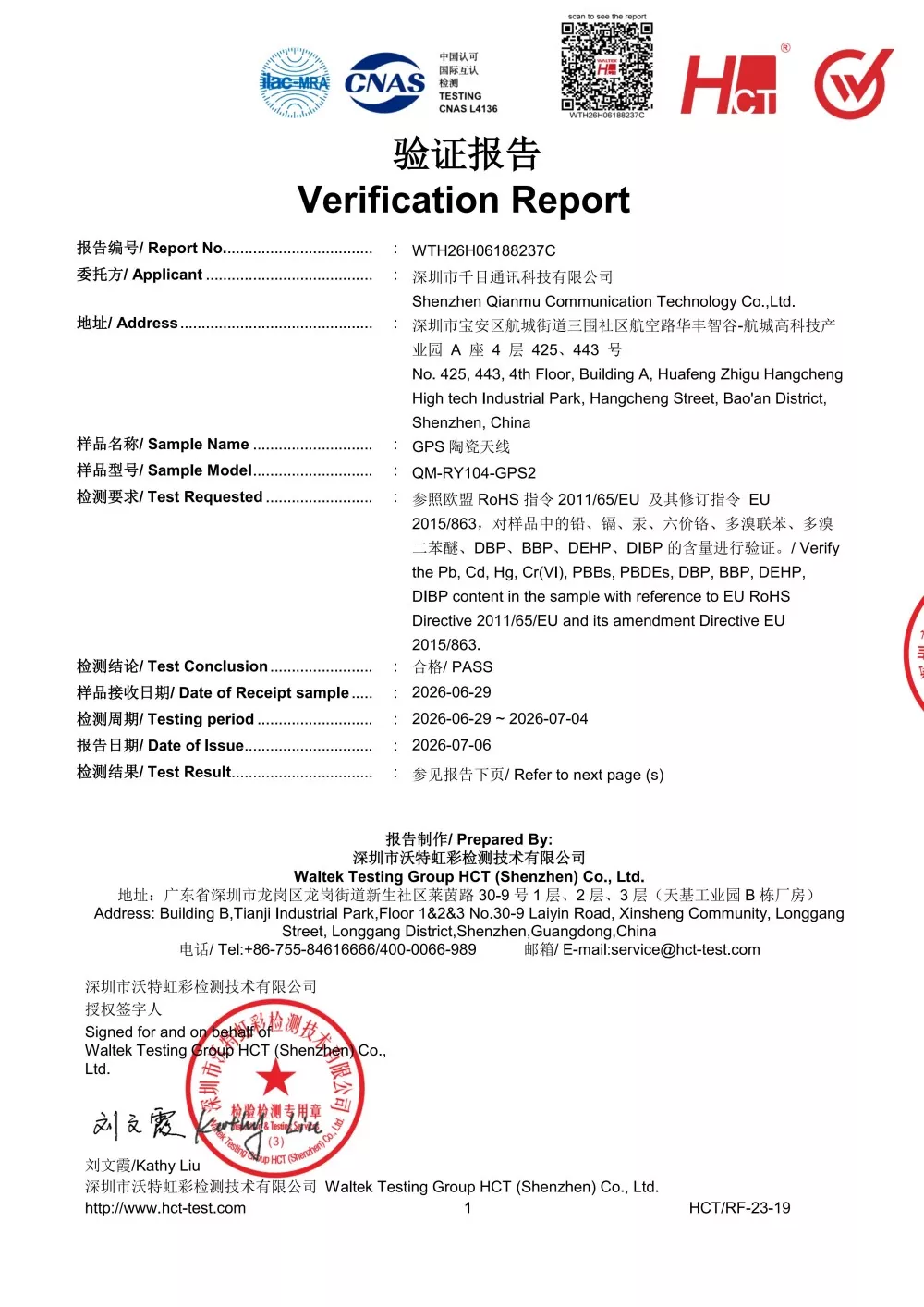

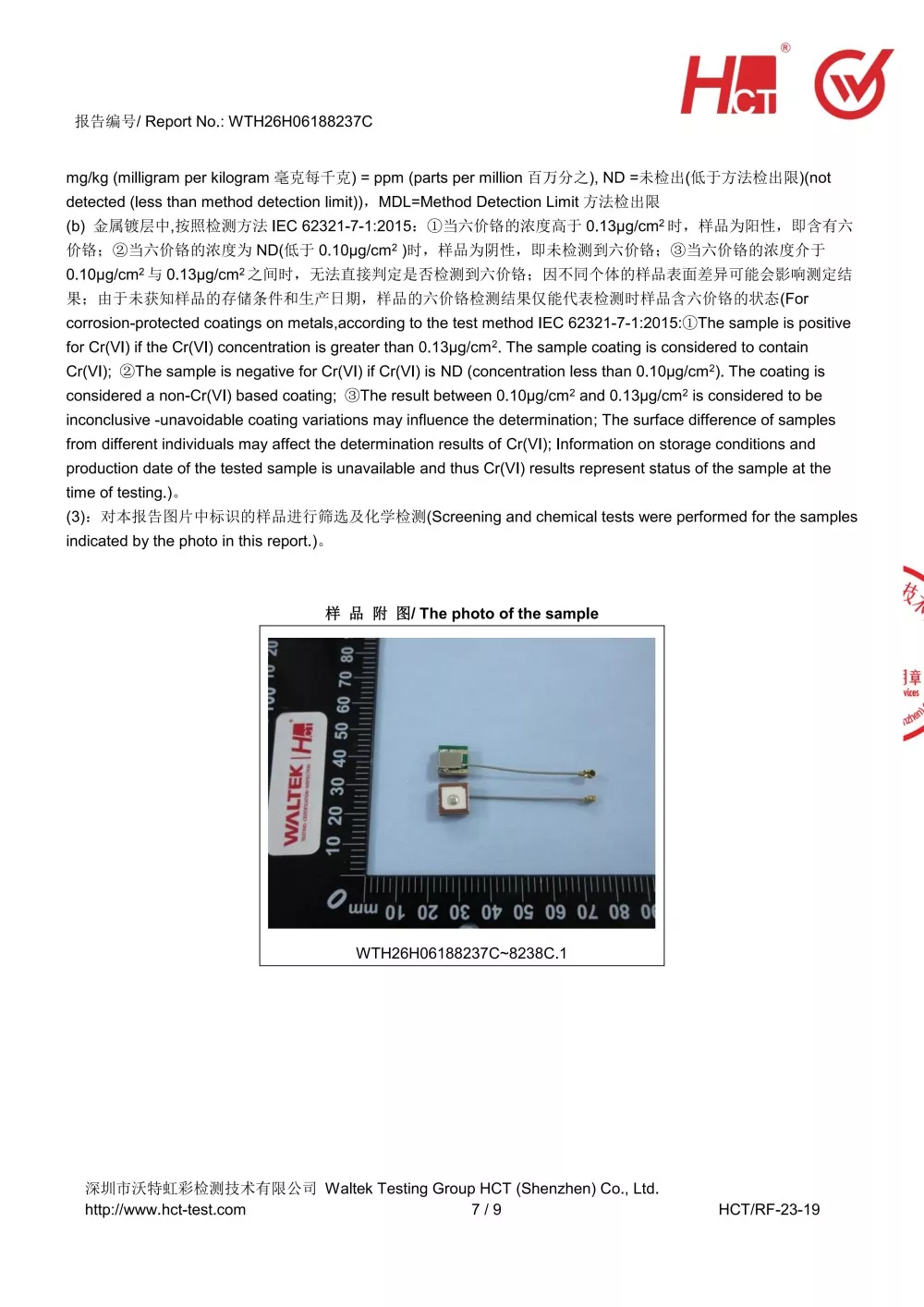

Všechny produkty přicházejí s úplnými exportními certifikacemi včetně CE, FCC a RoHS, splňují globální standardy a umožňují bezproblémový export do Evropy, Ameriky, jihovýchodní Asie, na Střední východ a do všech ostatních regionů.

Q5: Je výkon produktu stabilní za extrémně vysokých a nízkých teplot?

Výrobek se vyznačuje průmyslovým širokoteplotním designem, který prošel přísnými testy cyklického stárnutí při vysokých teplotách, s minimálním zhoršením výkonu v prostředích od -40 °C do +75 °C, díky čemuž je plně vhodný pro venkovní, těžební, extrémní mrazy a vysoké teploty nepřetržitě.
