Kamera na těle 4G/5G anténa

Shenzhen Qianmu Communication Technology Co., Ltd. je domácí továrna na výzkum, vývoj a výrobu pro teleskopické kamery 4G/5G antén.

Vyvinuli jsme vlastní FPC širokopásmovou vestavěnou anténu Sub6G, kompatibilní s 4G LTE a běžnými domácími a mezinárodními frekvenčními pásmy 5G Sub6G. Anténa prošla specializovanou optimalizací výkonu, aby se vypořádala s problémy kompaktního prostoru zařízení, kovového stínění, rušení baterie, ztráty signálu v důsledku opotřebení lidského těla a drsných provozních podmínek v terénu.

Anténa používá spolehlivý flexibilní substrát PI a je namontována průmyslovým lepidlem, takže je vhodná pro kompaktní konstrukce zařízení. Všechny produkty procházejí úplným simulačním testováním OTA v bezodrazových komorách, aby se replikovala skutečná provozní prostředí. Záznamy o zkouškách VNA a OTA jsou archivovány podle výrobní šarže a na vyžádání lze poskytnout kontrolní zprávy.

Odborná technická definice

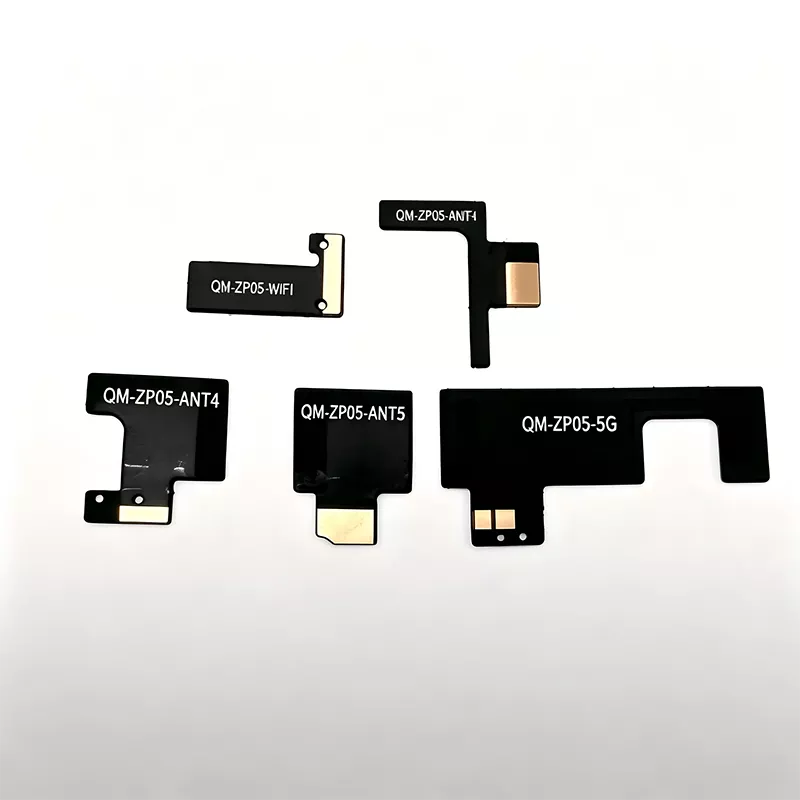

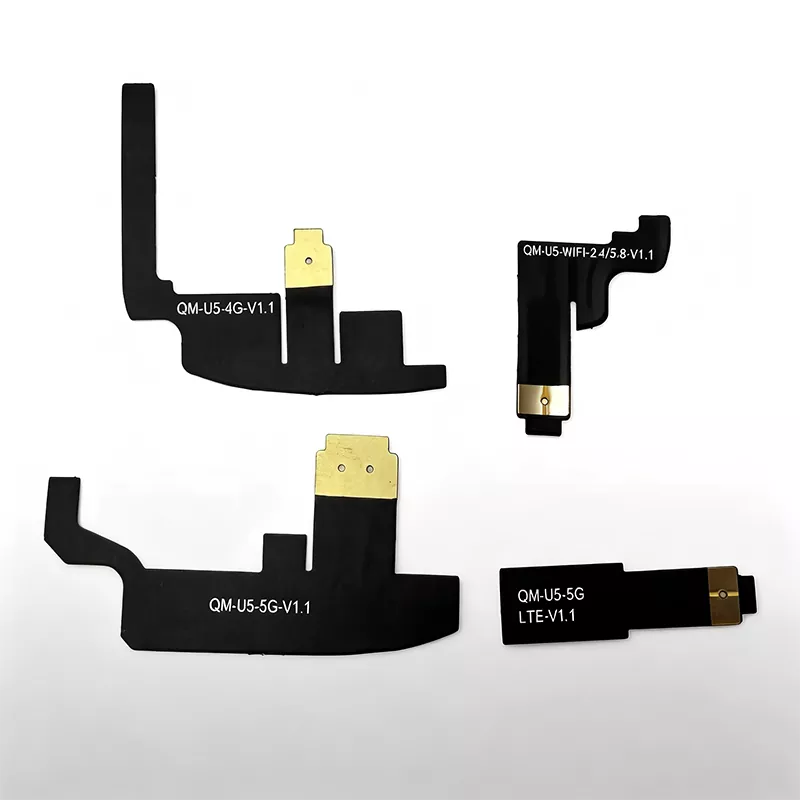

Naše Body Worn Camera 4G/5G Antenna je širokopásmová PIFA FPC flexibilní vestavěná Sub6G anténa. Podporuje LTE pásma B1/B3/B5/B8/B20/B38/B40 a mainstreamová 5G Sub6G pásma N41/N78/N79. Anténa používá vysoce ohybný PI filmový substrát odolný proti vibracím, solným sprejům, kombinovaný s průmyslovým vysokoteplotním oboustranným lepidlem a U.FL/IPEX RF napájecím vedením, díky čemuž je ideální pro vnitřní instalaci do kamer nošených na těle.

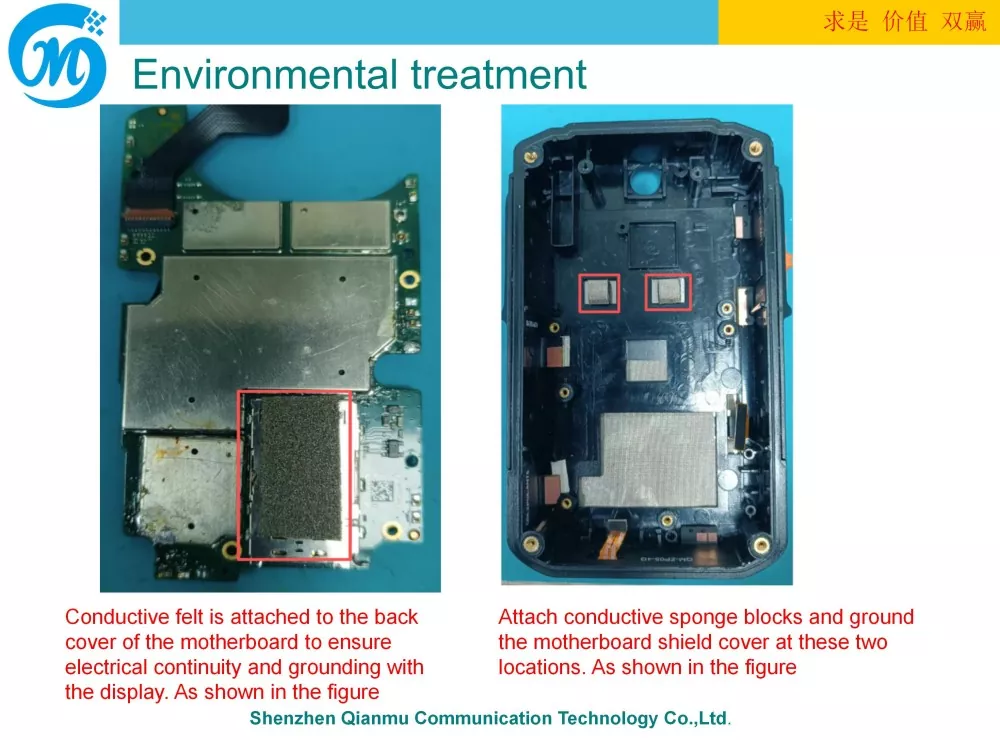

Na rozdíl od konvenčních IoT FPC antén zahrnuje fáze návrhu kompletní 3D simulaci systému, včetně kovového krytu, lithiové baterie, držáku kamery, krytu štítu základní desky a fantomového modelu lidského těla do simulačního prostředí.

Předem sladěno s impedancí 50Ω v továrně a současně podrobeno testu spolehlivosti pádu, cyklování teploty, solné mlze a vlhkosti. To snižuje zátěž zákaznické systémové integrace a zkracuje vývojový cyklus pro policejní hardwarové projekty.

Kompletní pracovní princip antény

Celá anténa se skládá z FPC vyzařovacího vodiče, průmyslové adhezivní podkladové vrstvy, U.FL koaxiálního napáječe a základní desky RF odpovídající sítě, umožňující obousměrnou konverzi vysokofrekvenčních elektromagnetických vln pro dosažení 4G/5G celulárního přenosu a příjmu signálu.

Během přenosu převádí komunikační modul rekordéru video streamy, SOS výstrahy a lokalizační data na vysokofrekvenční elektrické signály, které jsou přenášeny koaxiálním kabelem do rezonanční struktury FPC. Tyto signály jsou poté převedeny na elektromagnetické vlny 4G/5G pro vnější záření a posílají důkazní informace do základnové stanice.

Během příjmu anténa zachycuje elektromagnetické vlny ze základnové stanice a převádí je na elektrické signály, které jsou následně přenášeny zpět do modulu pro dokončení plánovacího příkazu a dálkového příjmu parametrů.

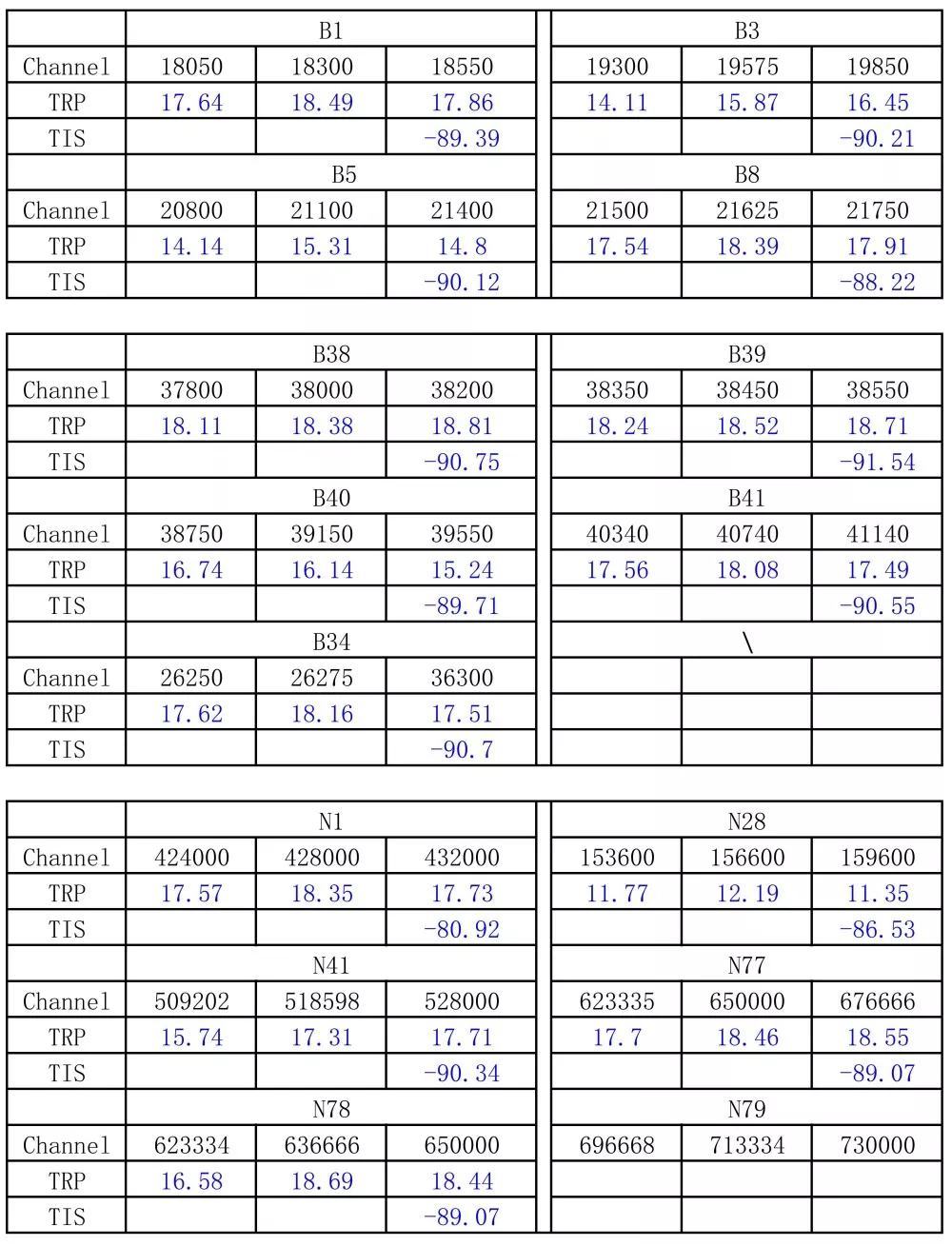

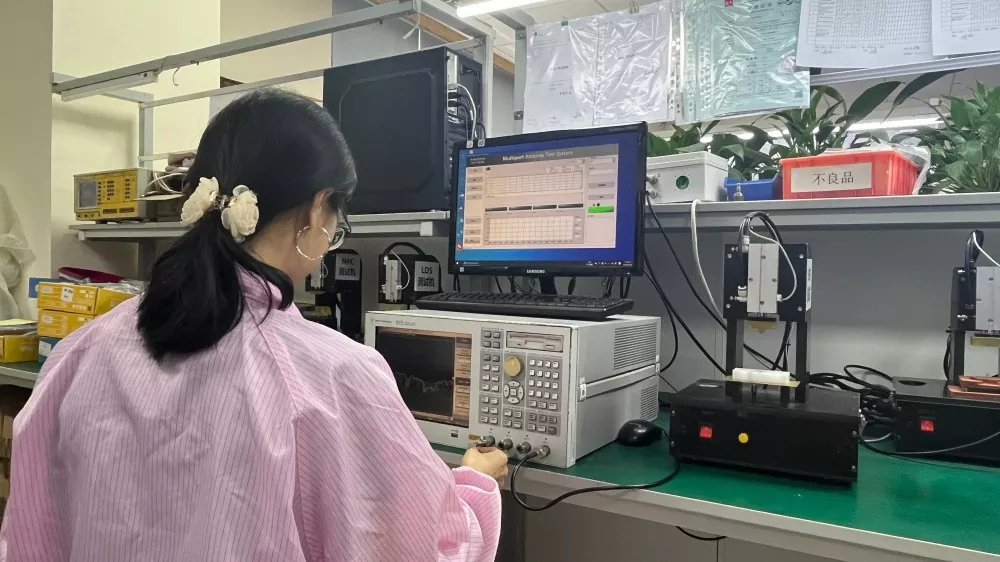

Pro kompenzaci RF ztráty způsobené nošením na lidských zádech je výkon vylepšen pomocí simulace v anechoické komoře s použitím fantomového modelu lidského těla, což má za následek zlepšení citlivosti příjmu TIS o 22,8 dB ve srovnání s konvenčními FPC anténami. Za podmínek simulovaného nošení je účinnost standardní antény pro LTE B8 pouze 40,46 %, zatímco anténa Qianmu dosahuje ≥52 % pro LTE nízké frekvence a ≥47 % pro 5G N78. Každá šarže prochází vzorkováním a opakovaným testováním pomocí VNA, přičemž testovací křivky a výrobní záznamy jsou archivovány pro ověření zákazníka.

Kompatibilní zařízení a příslušenství

Kompatibilní s koncovými zařízeními

1. Veřejná bezpečnost a dopravní policie 4G/5G s vysokým rozlišením donucovacích orgánů

2. Kamera těla pro správu měst, správu silnic a sběr audiovizuálních důkazů hasičů

3. Jiskrově bezpečný záznamník pro vymáhání práva v nevýbušném provedení pro chemický a těžební průmysl

4. Záznamový terminál jednoho vojáka pro kontrolu napájení

5. Zařízení pro vymáhání práva jednoho vojáka pro zámořský export 4G/5G

Kompatibilní komunikační modul

- Komunikační modul 4G LTE Cat.1 / Cat.4 Domácí/importovaný komunikační modul 5G Sub-6GHz Integrovaný komunikační modul 4G+5G+WiFi s více režimy

Materiály pro výrobu dodávané z výroby

U. FL/IPEX koaxiální kabely různých délek, výztužné ocelové pláty a vysokoteplotní průmyslová lepicí podložka odolná vůči soli. Přizpůsobitelná délka kabelu a specifikace konektorů na základě návrhu základní desky pro minimalizaci sekundárního zpracování pro zákazníky.

Technické specifikace

Průvodce pořízením a výběrem antény

1. Zaměřte se na reálná naměřená data z kompletních zařízení nošených na těle, spíše než se spoléhat pouze na parametry volného prostoru. Typické datové listy výrobce poskytují měření na holých deskách; výkon se po instalaci do krytu zařízení a opotřebení výrazně snižuje. Při nákupu vždy požadujte protokoly o testech VNA/OTA pro celý systém a nespoléhejte pouze na teoretické specifikace.

2. Upřednostněte výběr zdrojové továrny se zkušenostmi s hromadnou výrobou vybavení pro vymáhání práva pro jednoho vojáka. Výzvy zařízení pro jednoho vojáka spočívají v řešení rušení z kovových krytů a baterií, opotřebení lidského těla a drsného prostředí. Továrny s předchozími zkušenostmi s projektem mohou poskytnout včasná doporučení týkající se konstrukce a desek plošných spojů, čímž se sníží potřeba úprav forem a přepracování.

3. Rozlišujte mezi domácími a mezinárodními frekvenčními pásmy a jasně definujte standardy testování spolehlivosti. U tuzemských projektů potvrďte LTE B1/B3/B5/B8/B20 a 5G N41/N78/N79; u exportních projektů potvrďte odpovídající zámořská frekvenční pásma. Vyžadujte dokončení zkoušek při pádu, solné mlze a při vysoké/nízké teplotě. Antény spotřebitelské kvality nemohou splňovat požadavky pro policejní operace v terénu.

4. Oceňte technické služby RF a vyhněte se pouhému srovnání cen. Vývoj projektu často naráží na rušení, frekvenční odchylky a zhoršený výkon při nošení. Zprostředkovatelům chybí technické možnosti RF; upřednostněte výrobce, kteří mohou poskytnout doporučení pro uspořádání a pomoci při odstraňování úplných selhání systému.

Proč si vybrat Shenzhen Qianmu Communications

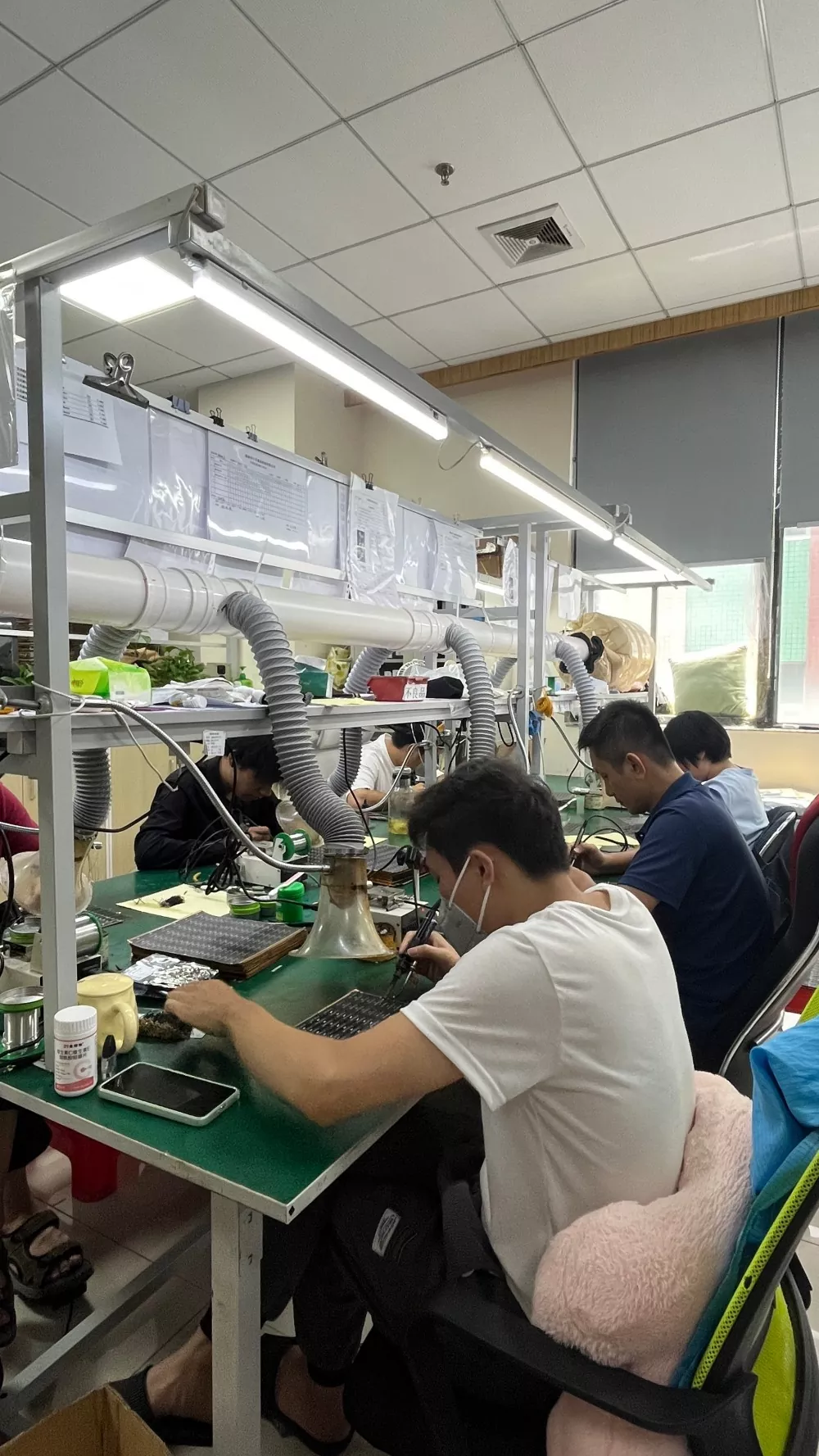

1. Přímé dodávky ze zdrojové továrny bez přirážek prostředníků. Vlastní výrobní linka se zabývá FPC řezáním, vyztužením, adhezivním podkladem a úplnou elektrickou kontrolou. Konkurenční ceny pro hromadné objednávky, podpora dlouhodobých rámcových dodávek, vhodné pro nabídkové projekty policejních zakázek.

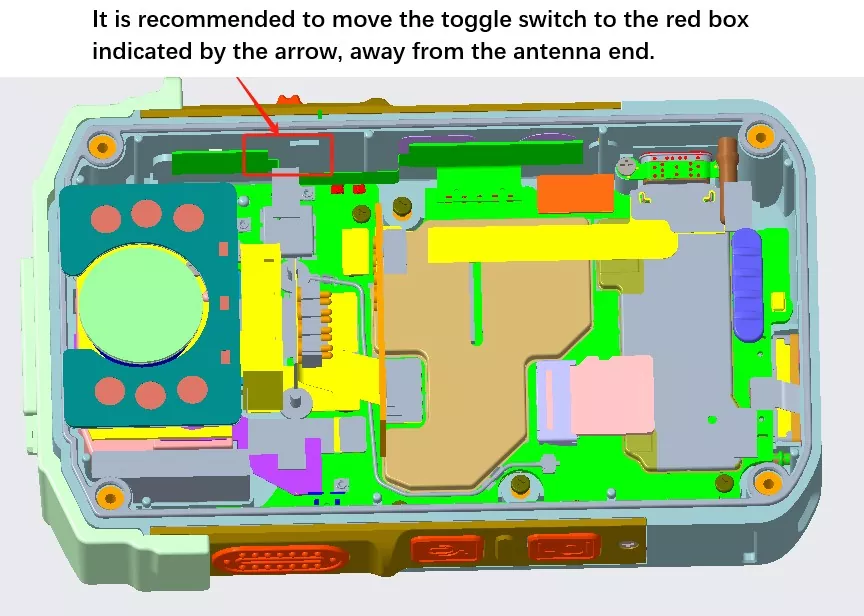

2. Specializujeme se na individuální vybavení vojáků, hluboce jsme se zapojili do rané fáze výzkumu a vývoje a máme rozsáhlé zkušenosti s hromadnou výrobou a nasazením různých kamer nošených na těle a terminálů pro jednoho vojáka. U nových projektů můžeme přijímat 3D návrhy, poskytovat řešení rozvržení antén a omezení vůle, vyhnout se konstrukčním chybám a snížit náklady na úpravu formy.

3. Flexibilní přizpůsobení OEM/ODM podporuje nepravidelné řezání FPC, délku podavače, specifikace konektorů a jemné doladění frekvenčního pásma; standardní dodání vzorku do 35 pracovních dnů.

4. Kompletní možnosti podpory zahraničního obchodu [Zástupný symbol obrázku: Sbírka certifikačních dokumentů (CE, FCC, RoHS, ISO)] Společnost je držitelem nezávislých dovozních a vývozních práv a vlastní úplné sady kvalifikací. Můžeme poskytnout anglické technické specifikace a zkušební zprávy, podporovat obchodní podmínky FOB Shenzhen a spojit se se zahraničními poskytovateli a kupujícími bezpečnostních řešení.

5. Komplexní technická poprodejní podpora: V případě anomálií signálu 4G/5G v celém zařízení rádioví inženýři pomohou s identifikací hlavní příčiny (anténa, struktura nebo modul), aniž by problém unáhleně připisovali problémům s anténou. Průběžná technická spolupráce je poskytována během testování vzorků, pilotní výroby a sériové výroby.

FAQ

Q1: Lze anténu Body Worn Camera 4G/5G sdílet s modulem Wi-Fi?

Odpověď: Tato anténa je navržena pro mobilní pásma 4G LTE/5G Sub6G. Pokud je vyžadována funkce Wi-Fi, doporučuje se nakonfigurovat samostatnou anténu Wi-Fi, protože sdílení stejné antény může způsobit rušení a snížit výkon mobilní komunikace.

Q2: Kamera nošená na těle má nepravidelnou vnitřní dutinu; podporuje anténa vlastní řezání, aby se vešly do takových tvarů?

Odpověď: Podporuje vlastní řezání. Klient poskytne 3D nákresy pouzdra a my posoudíme dostupný prostor, abychom navrhli návrh tvaru, kompletní prototypování a provedli testování v reálném světě na úplném přizpůsobení zařízení.

Otázka 3: Existují nějaké jiné způsoby, jak zajistit anténu FPC kromě použití lepicí podložky?

Odpověď: Pro hromadnou výrobu kamer nošených na těle s kompaktními pouzdry je hlavní metodou průmyslové lepení. ZIF konektory zabírají značný prostor a jsou zřídka používány; uchycení šroubů přes oblast vodiče antény je přísně zakázáno, protože by mohlo dojít k poškození antény a poškození při nárazu.

Otázka 4: Je špatný signál 4G/5G na kameře nošené na těle vždy kvůli problémům s kvalitou antény?

A: Ne nutně. Většina problémů se signálem pramení z nedostatečné vůle, antén v blízkosti zdrojů kovového rušení, uvolněných konektorů nebo chybějící simulace lidského těla. Inženýři mohou reprodukovat provozní podmínky, aby přesně identifikovali hlavní příčinu problému.

Q5: Je podporován tovární audit? Mohou být kvalifikační dokumenty poskytnuty třetím stranám?

Odpověď: Audity na místě jsou podporovány po domluvě. K dispozici jsou elektronické verze zpráv o testování ISO, RoHS, CE, FCC a šarží; pro nabídkové řízení policie lze poskytnout orazítkované papírové kopie.

Informace o společnosti

Společnost Shenzhen Qianmu Communication Technology Co., Ltd. se již více než deset let věnuje výzkumu, vývoji a výrobě vestavěných RF antén se specializací na antény pro kamery na těle, nositelná zařízení a průmyslové aplikace IoT FPC. Integrací výzkumu a vývoje, výroby a prodeje mezinárodního obchodu poskytuje společnost komplexní řešení RF antén – včetně vzorků, zakázkového vývoje a dodávek ve velkém měřítku – pro integrátory bezpečnostních zařízení, značky vybavení pro vymáhání práva a zámořské klienty ODM/OEM.

Adresa společnosti: Pokoj 425, 443, 4. patro, budova A, Huafeng Zhigu Hangcheng High-Tech Industrial Park, No. 3 Aviation Road, Sanwei Community, Hangcheng Subdistrict, Bao'an District, Shenzhen City, Guangdong Province Telefon: 0755-21633653 E-mail: qianmu188@126.com Podpůrné služby: Bezplatné testování vzorků, hodnocení 3D strukturální antény pro nové projekty, RF technická podpora, kompletní exportní / policejní certifikační dokumentace
