Jak může správná anténa NB-IoT zlepšit konektivitu a spolehlivost pro průmyslová zařízení IoT

Qianmu, profesionální výrobce antén specializující se na řešení bezdrátové komunikace, poskytujeAnténa NB-IoTnavržený tak, aby podporoval spolehlivou konektivitu pro průmyslová zařízení IoT, inteligentní měřicí systémy a venkovní rozvaděče. Díky pokrytí celého pásma od 700 MHz do 960 MHz, vodotěsnému provedení s krytím IP67 a flexibilním možnostem montáže a konektorů pomáhá tato anténa vývojářům zařízení řešit praktické výzvy bezdrátové komunikace v náročných prostředích.

Anténa NB-IoT je základní RF komponentou pro zařízení úzkopásmového internetu věcí, která přenášejí malé množství dat přes mobilní sítě. Výběr správné antény zahrnuje více než jen přizpůsobení frekvenčního pásma. Technici musí také zvážit umístění instalace, materiály krytu, impedanci, zisk antény, vodotěsnost, ztrátu kabelu a kompatibilitu konektorů. Tato příručka vysvětluje, jak anténa NB-IoT funguje, kde se používá, na kterých specifikacích záleží a jak si vybrat řešení pro dlouhodobé průmyslové nasazení.

Obsah

1. Co je anténa NB-IoT?
2. Jak funguje anténa NB-IoT?
3. Na kterých funkcích záleží nejvíce?
4. Kde se používají antény NB-IoT?
5. Jaké jsou hlavní technické specifikace?
6. Jak si vybrat správnou anténu?
7. Jak může instalace zlepšit výkon?
8. Často kladené otázky
9. Závěr

1. Co je to anténa NB-IoT?

Anténa NB-IoT je vysokofrekvenční komponent, který umožňuje zařízení odesílat a přijímat bezdrátové signály prostřednictvím úzkopásmové celulární sítě internetu věcí. NB-IoT je navržen pro připojená zařízení, která často vyžadují nízkou spotřebu energie, pokrytí široké oblasti a spolehlivou komunikaci pro malé datové přenosy.

Typická zařízení zahrnují inteligentní vodoměry, plynoměry, terminály pro monitorování elektřiny, senzory prostředí, průmyslové ovladače a zařízení pro vzdálené monitorování. Tyto aplikace mohou fungovat po delší dobu bez časté údržby, takže výběr antény je důležitou součástí celkového návrhu produktu.

Antény NB-IoT jsou k dispozici v několika formách:

• Vestavěné antény:Integrovaný do krytu zařízení nebo sestavy obvodu, kde je důležitý prostor a vzhled.
• Patch antény:Kompaktní konstrukce vhodné pro vybrané embedded bezdrátové aplikace.
• Antény namontované ve vozidle:Externí řešení určená pro konkrétní mobilní zařízení a podmínky instalace.

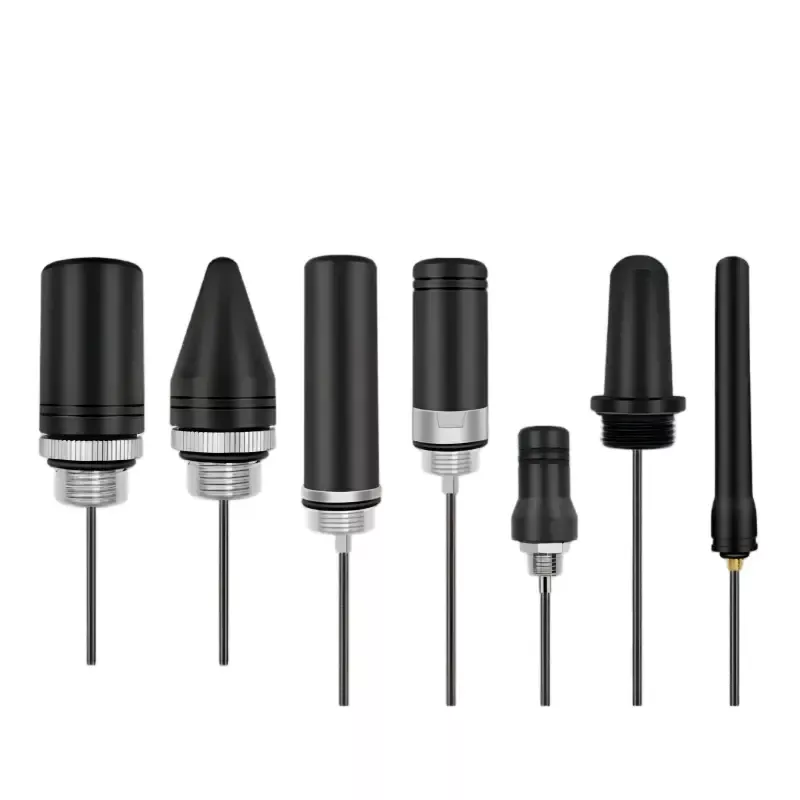

• Šroubované externí antény:Antény instalované přes krycí panel, často preferované pro kovové skříně a venkovní průmyslová zařízení.

U zařízení instalovaného uvnitř kovových krytů může externí anténa poskytnout praktičtější RF cestu než anténa umístěná zcela ve skříni. Anténní řešení NB-IoT společnosti Qianmu je navrženo pro venkovní instalace skříní a podporuje různé montážní závity, délky kabelů a konfigurace konektorů.

2. Jak funguje anténa NB-IoT?

Anténa NB-IoT převádí elektrické signály z modulu bezdrátové komunikace na elektromagnetické vlny a přijímá příchozí rádiové signály z mobilní sítě. Její výkon závisí na elektrickém provedení antény, provozní frekvenci, okolních materiálech a způsobu instalace.

Zvláště důležité jsou tři technické aspekty.

Přizpůsobení frekvence

Anténa musí být navržena pro frekvenční pásma používaná cílovou sítí NB-IoT. Anténa, která je špatně přizpůsobena provoznímu pásmu, může odrážet více RF energie směrem k vysílači, místo aby ji efektivně vyzařovala. Před nasazením by proto mělo být ověřeno frekvenční pokrytí a přizpůsobení impedance.

Impedance a RF účinnost

V RF systémech je široce používána impedance 50 ohmů. Shoda antény, koaxiálního kabelu a komunikačního modulu pomáhá snížit odrazy a zachovat efektivní přenos signálu. Napěťový poměr stojatých vln (VSWR) je jedním z užitečných indikátorů impedančního přizpůsobení, i když nezávisle neurčuje celkovou účinnost antény nebo dosah komunikace v reálném světě.

Uzavření a vlivy na životní prostředí

Kovové skříně mohou bránit nebo měnit vysokofrekvenční záření, zatímco blízké kabely, napájecí zdroje a elektronické součásti mohou ovlivnit výkon antény. Montáž antény mimo skříň může pomoci snížit stínění související s krytem za předpokladu, že je anténa instalována a uzemněna podle požadavků na její konstrukci.

3. Které funkce jsou u průmyslové NB-IoT antény nejdůležitější?

Průmyslová zařízení IoT často fungují venku nebo v místech, kde je omezený přístup pro údržbu. Vhodná anténa by proto měla kombinovat elektrickou kompatibilitu s mechanickou odolností a flexibilitou instalace.

Široké frekvenční pokrytí

Široký podporovaný frekvenční rozsah může zjednodušit nasazení produktu v kompatibilních sítích NB-IoT. Externí anténa Qianmu pokrývá 700–960 MHz, ale kupující by měli stále potvrdit skutečná frekvenční pásma nasazená jejich mobilním operátorem a komunikačním modulem.

IP67 Vodotěsná a prachotěsná ochrana

Kryt s krytím IP67 je navržen tak, aby poskytoval ochranu proti prachu a odolával specifikovaným podmínkám dočasného ponoření podle příslušných zkušebních požadavků. Toto hodnocení je cenné pro venkovní monitorovací skříně vystavené dešti, prachu a měnícímu se počasí. Správná instalace panelu a těsnění zůstávají zásadní pro zachování ochrany na úrovni kompletní sestavy zařízení.

Flexibilní možnosti montáže a připojení

Různé skříně vyžadují různé montážní rozměry a uspořádání kabelů. Závitové varianty M12 a M16 mohou pomoci přizpůsobit se různým designům panelů, zatímco konektory typu SMA, IPEX, BNC a N nabízejí potenciální kompatibilitu s různými RF rozhraními. Pro vybraný model musí být potvrzeno přesné pohlaví konektoru a rozhraní.

Odolnost vůči životnímu prostředí

Materiály pouzdra, těsnicí součásti, konstrukce kabelů a kovové části odolné proti korozi ovlivňují dlouhodobou spolehlivost. U pobřežních instalací, dopravních zařízení a venkovních užitkových systémů by měli kupující zhodnotit teplotní limity, vystavení vibracím, rizika koroze a požadavky na údržbu společně.

4. Kde se používají antény NB-IoT?

Antény NB-IoT podporují širokou škálu aplikací pro vzdálené monitorování a komunikaci s nízkou datovou rychlostí. Externí vodotěsné provedení je zvláště užitečné, když jsou zařízení instalována v kovových skříních nebo jsou vystavena venkovním podmínkám.

Chytré měření vody a plynu

Propojené měřicí systémy přenášejí údaje o spotřebě a provozní informace na platformy vzdálené správy. Umístění antény může ovlivnit spolehlivost komunikace, když jsou měřiče instalovány v podzemních technických prostorách, venkovních krytech nebo místech obklopených stavebními materiály.

Elektrické a průmyslové řízení

Terminály pro monitorování napájení, koncentrátory elektroměrů a průmyslové řídicí skříně využívají bezdrátové připojení k hlášení stavu zařízení a naměřených dat. Externí anténa může pomoci vyřešit RF omezení vytvořená kovovými kryty.

Smart City a monitorování životního prostředí

Senzory kvality vzduchu, stanice pro monitorování silničního prachu, zařízení pro monitorování počasí a inteligentní ovladače pouličního osvětlení mohou vyžadovat spolehlivé bezdrátové spojení napříč distribuovanými místy. Pokud tato zařízení pracují venku, je důležitá vodotěsnost a vhodné teplotní třídy.

Zemědělský IoT

Vzdálené monitorování půdy, kontrola životního prostředí ve skleníku a monitorování kvality vody v akvakultuře mohou využívat konektivitu NB-IoT k přenosu měření z míst, kde je konvenční kabelová síť nepohodlná.

Dálkové alarmy zařízení

Průmyslová zařízení mohou pomocí připojených terminálů hlásit abnormální stavy, poruchy zařízení nebo změny provozního stavu. Výkon antény by měl být posuzován společně s dostupností sítě, řízením spotřeby a podporovanými funkcemi komunikačního modulu.

5. Jaké jsou hlavní technické specifikace antény NB-IoT?

Technické specifikace poskytují praktický základ pro porovnávání modelů antén. Následující tabulka shrnuje publikované parametry externí NB-IoT antény Qianmu. Specifikace by měly být znovu potvrzeny podle nabídky a datového listu pro přesný objednávaný model.

Tyto specifikace popisují doporučený produkt spíše než každou anténu v kategorii NB-IoT. Skutečný výkon závisí na zvolené konfiguraci, instalačním prostředí, síťovém pásmu, vedení kabelů a hostitelském zařízení. Pokud jsou vyžadována specifická kritéria přijatelnosti, kupující by si měli vyžádat příslušné zkušební údaje.

6. Jak si vyberete správnou NB-IoT anténu?

Výběr antény začíná komunikačními požadavky hotového zařízení. Model, který funguje dobře v laboratoři, může při instalaci v blízkosti kovových panelů, výkonové elektroniky nebo jiných komponent citlivých na RF poskytovat různé výsledky.

Při hodnocení dodavatelů a konfigurací antén použijte následující kontrolní seznam:

• Potvrďte pásma sítě:Zkontrolujte frekvence podporované nasazeným operátorem a modulem NB-IoT.
• Vyhodnoťte místo instalace:Určete, zda bude anténa namontována uvnitř plastového krytu, vně kovové skříně nebo na mobilním zařízení.
• Vyberte správný montážní závit:Ověřte tloušťku panelu, průměr otvoru, dostupnou vůli a požadavky na těsnění.
• Spojte konektor:Potvrďte typ konektoru, pohlaví, impedanci kabelu a rozhraní na komunikačním modulu.
• Vyberte vhodnou délku kabelu:Vyhněte se zbytečné délce kabelu, protože koaxiální kabel představuje RF ztrátu, která může snížit signál dodávaný nebo přijímaný z antény.
• Zkontrolujte podmínky prostředí:Vezměte v úvahu déšť, prach, extrémní teploty, vibrace a vystavení soli.
• Vyžádejte si relevantní informace o testu:Zkontrolujte frekvenční odezvu, VSWR, zisk a jakékoli výsledky testů prostředí použitelné pro navrhovaný model.
• Otestujte celé zařízení:Ověřte konektivitu a kvalitu signálu pomocí skutečného krytu, trasy kabelu, modulu a zamýšleného místa instalace.

U projektů OEM může přizpůsobení zahrnovat také rozměry pouzdra, délku kabelu, konfiguraci konektoru a montážní strukturu. Diskuse o těchto požadavcích před výrobou nástrojů nebo hromadnou výrobou pomáhá snížit integrační změny později ve vývojovém cyklu.

7. Jak může instalace zlepšit výkon antény NB-IoT?

I správně specifikovaná anténa může mít nižší výkon, pokud je špatně nainstalována. Několik praktických opatření může pomoci zachovat výkon RF a zachovat ochranu životního prostředí.

1. Zvolte vhodnou montážní polohu.Pro externí skříňové antény použijte vhodné umístění panelu, které zabrání zbytečným překážkám blízkými kovovými konstrukcemi.
2. Správně zajistěte montážní materiál.Dodržujte pokyny výrobce k instalaci a požadavky na utažení, aby nedošlo k poškození závitu nebo ohrožení těsnění.
3. Pečlivě veďte koaxiální kabel.Vyvarujte se ostrých ohybů, opakovaného skládání, skřípnutí a zbytečných kabelů.
4. Pokud je to možné, oddělte kabel od zdrojů rušení.Udržujte vysokofrekvenční vedení mimo hlučnou výkonovou elektroniku a spínací komponenty, pokud to uspořádání zařízení umožňuje.
5. Zkontrolujte těsnicí součásti.Ujistěte se, že těsnění a kabelové vstupy jsou správně nainstalovány, zejména ve venkovních skříních.
6. Test po konečné montáži.Vyhodnoťte registraci sítě, indikátory signálu a doručování dat na úrovni aplikace za reprezentativních provozních podmínek.

Instalace by měla být považována spíše za součást návrhu anténního systému než za konečný mechanický úkol. Testování kompletní sestavy je nejspolehlivějším způsobem, jak identifikovat problémy, které se nemusí objevit při samostatném hodnocení antény.

8. Často kladené otázky o anténách NB-IoT

Q1: Jaký frekvenční rozsah by měla podporovat anténa NB-IoT?

Požadovaný rozsah závisí na celulárních pásmech používaných cílovou sítí. Externí anténa Qianmu pokrývá 700–960 MHz. Před výběrem modelu ověřte nasazení v místní síti a kompatibilitu modulů.

Q2: Lze NB-IoT anténu nainstalovat na kovovou ovládací skříň?

Ano. Šroubovaná externí anténa je často vhodná pro kovové skříně, protože zářič lze umístit mimo kryt. Pro konkrétní model je třeba dodržovat montážní návrh, uspořádání uzemnění nebo spojky a pokyny k instalaci.

Q3: Je anténa NB-IoT s krytím IP67 vhodná pro venkovní použití?

Stupeň krytí IP67 označuje definovanou úroveň ochrany proti prachu a vodě za specifikovaných testovacích podmínek. Může být vhodný pro mnoho venkovních aplikací, ale kompletní instalace musí také udržovat odpovídající těsnění a ochranu životního prostředí.

Q4: Lze přizpůsobit délku kabelu a typ konektoru?

Ano. Qianmu uvádí možnosti kabelů od 1,5 m do 10 m a možnosti konektorů včetně typu SMA, IPEX, BNC a N. Dostupnost závisí na zvolené konfiguraci, proto si při žádosti o cenovou nabídku ověřte podrobnosti o konektoru a požadavky na kabel.

Q5: Poskytuje vyšší zisk antény vždy lepší konektivitu?

Ne. Zisk je třeba vzít v úvahu spolu s vyzařovacím diagramem, orientací instalace, podmínkami sítě a přijímacím systémem. Anténa s vyšším ziskem nezaručuje automaticky lepší výkon v každém směru nebo umístění.

Q6: Jak mohu snížit ztrátu signálu během instalace?

Použijte vhodný koaxiální kabel s nízkou ztrátou, zvolte vhodnou délku kabelu, vyhněte se ostrým ohybům, zajistěte montáž zvukového konektoru a umístěte anténu mimo významné překážky. Po instalaci antény do konečného krytu ověřte výkon.

Q7: Jaké informace bych měl poskytnout, když žádám o přizpůsobenou anténu NB-IoT?

Uveďte provozní frekvenční pásma, model komunikačního modulu, materiál krytu, montážní rozměry, délku kabelu, typ konektoru, podmínky prostředí, cílové množství a všechna požadovaná kritéria testu RF nebo ochrany proti vniknutí. Tyto informace pomáhají dodavateli posoudit kompatibilitu a doporučit vhodnou konfiguraci.

9. Závěr: Vybudujte spolehlivější připojení IoT

Dobře vybraná anténa NB-IoT pomáhá připojeným zařízením udržovat efektivní bezdrátovou komunikaci v aplikacích od inteligentního měření a průmyslového monitorování až po systémy snímání životního prostředí a venkovní řídicí systémy. Ke konečnému výsledku přispívá frekvenční kompatibilita, přizpůsobení impedance, montážní struktura, výběr kabelu a ochrana životního prostředí.

Qianmu nabízí řešení externí antény NB-IoT s pokrytím 700–960 MHz, krytím IP67, možnostmi montáže M12 a M16 a konfigurovatelnými možnostmi kabelů a konektorů. Pro výrobce zařízení, systémové integrátory a vývojáře produktů IoT je vyhodnocení těchto parametrů se skutečnými provozními podmínkami důležitým krokem ke spolehlivému nasazení.

Hledáte vhodnou anténu pro svůj další IoT projekt? Prozkoumejte stránku produktu Qianmu NB-IoT Antenna a prohlédněte si dostupné specifikace a možnosti konfigurace. Pokud potřebujete pomoc s přizpůsobením frekvenčních pásem, konektorů, délek kabelů nebo montážních požadavků vašemu zařízení,kontaktujte násprodiskutovat vaši aplikaci a požádat o přizpůsobené řešení antény pro váš projekt.
