Flexibilní sluchátkové antény jsou miniaturní komponenty RF transceiveru, které používají jako základ flexibilní substráty PI/LCP s vodivými vyzařovacími vzory vytvořenými leptáním. Jsou speciálně navrženy pro sluchátka TWS Bluetooth, bezdrátová sluchátka přes uši a sluchátka s kompaktními vnitřními dutinami. Na rozdíl od pevných PCB nebo pružinových antén nabízejí flexibilní sluchátkové antény vynikající ohybatelnost a ultratenké profily, které jim umožňují přizpůsobit se vnitřním stěnám pouzdra sluchátek, bokům baterie a nepravidelně tvarovaným ušním stopkám. To účinně řeší problémy, jako je omezený prostor dutiny a překážka signálu způsobená kovovými konstrukcemi.

Shenzhen Qianmu Communication Technology Co., Ltd., jako výrobce antén se sídlem v Shenzhenu, spoléhá na svou vlastní RF laboratoř při neustálém zdokonalování návrhových řešení antén pro sluchátka a slouží jako spolehlivý dodavatel mnoha značek sluchátek.

Pracovní princip

Jsou to v podstatě miniaturní planární složky RF záření. Vysokofrekvenční elektrické signály z bezdrátového audio modulu jsou přenášeny do vyzařovacího obvodu antény, který je pomocí elektromagnetické indukce převádí na elektromagnetické vlny. Anténa současně zachycuje externí elektromagnetické vlny Bluetooth a převádí je zpět na elektrické signály pro přenos do hlavního řídicího čipu, což umožňuje obousměrný přenos audio dat mezi chytrými telefony a sluchátky. Abychom optimalizovali výkon ve scénářích používání sluchátek, vylepšili jsme napájecí bod antény a design přizpůsobení uzemnění, abychom snížili ztrátu absorpce signálu způsobenou lidskou hlavou. Testovací pouzdro v reálném světě: Pro stejná sluchátka TWS výměna standardní pružinové antény naší flexibilní sluchátkovou anténou Qianmu zvýšila stabilní vzdálenost připojení přes zeď z 3,2 m na 6,1 m, čímž se snížila pravděpodobnost odpojení o 72 % (testovací data shromážděná v bezodrazové komoře s reálným lidským opotřebením; testovací zprávy jsou k dispozici na vyžádání).

Seznam kompatibilních zařízení

Tato flexibilní sluchátková anténa je široce kompatibilní s různými bezdrátovými audio terminály:

1. Bezdrátová Bluetooth sluchátka TWS True Wireless (do uší, polodo uší)

2. Otevřená sluchátka Bluetooth na uši, sluchátka pro přenos vzduchu

3. Bezdrátová sluchátka pro kostní vedení, sluchátka Bluetooth na krk

4. Pomocná sluchátka pro příjem zvuku, bezdrátová sluchátka ve stylu sluchadla

5. Kompaktní přenosná bezdrátová sluchátka headset s vestavěným řešením úprav

Klíčové prodejní body

1. Ultratenký a flexibilní, navržený tak, aby vyhovoval extrémnímu stohování náušníků

K dispozici v tloušťkách 0,12–0,3 mm, s minimálním poloměrem ohybu ≤1,5 ​​mm, podporuje desítky tisíc cyklů ohybu bez praskání nebo delaminace mědi. Lze jej přilepit ke stopkám sluchátek, bokům baterie nebo zakřiveným vnitřním stěnám pouzder, což eliminuje potřebu plochých ploch plošných spojů a pomáhá stavebním inženýrům zmenšit velikost sluchátek.

Aktuální foto: Test víceúhlového ohybu antény v reálném čase

2. Stabilní RF výkon snižuje odpojení a zpoždění

Tým Qianmu Communications RF dokončil simulaci impedančního přizpůsobení s předstihem, dosáhl sluchátkové antény VSWR ≤1,8 a vysoké účinnosti vyzařování signálu. To účinně zmírňuje útlum signálu způsobený obstrukcí hlavy během nošení a snižuje zadrhávání zvuku při běhu a dojíždění.

3. Vybavený vysokoteplotním lepidlem pro snadnou automatizovanou montáž

Zadní strana antény je opatřena oboustranným lepidlem odolným vůči vysokým teplotám, což umožňuje rychlé a bezpečné připevnění pouhým sejmutím ochranné fólie – nejsou potřeba žádné spony ani šrouby. Toto provedení je ideální pro rychlou montáž na výrobních linkách v továrně, čímž se zkracuje pracovní doba při instalaci.

4. Vysoké přizpůsobení (výhoda přímého zásobování z výroby)

Jako čínský výrobce antény pro sluchátka podporujeme přizpůsobení 外形轮廓 (外形), ladění frekvenčního pásma (primárně 2,4 GHz Bluetooth, rozšiřitelné), délky vedení, typu terminálu (U.FL, pocínované kontakty) a materiálu substrátu (PI pro ekonomickou třídu / LCP pro high-end). Nabízíme výrobu vzorků pro malé série a spolehlivé dodací lhůty pro velkoobjemové zakázky.

5. Přísná kontrola kvality, vysoká konzistence

Každá šarže antén sluchátek prochází vzorkováním a testováním ve vysokofrekvenční bezodrazové komoře, stejně jako testy cyklování při vysoké nízké teplotě a ohybového stárnutí, čímž se eliminují odchylky ve výkonu šarže a jsou vhodné pro dlouhodobou hromadnou výrobu značkových sluchátek.

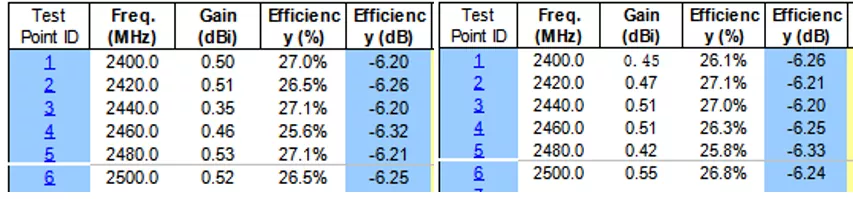

Technické specifikace

Flexibilní sluchátková anténa vs. běžná anténní řešení v průmyslu

Mnoho výrobců sluchátek má problémy s výběrem antén, roztrhané mezi pružinovými anténami, pevnými PCB anténami a keramickými anténami. Na základě testování v reálném světě napříč tisíci projekty sluchátek jsme sestavili jasné a intuitivní srovnání:

Pokud mají vaše sluchátka omezený vnitřní prostor, nepravidelné tvary pouzdra nebo vyžadují vysokou konzistenci při sériové výrobě, je flexibilní sluchátková anténa optimálním řešením. Jako originální výrobce se sídlem v Shenzhenu dokáže Qianmu Communications rychle optimalizovat návrh antény podle vašeho prototypu.

Zařízení pro zkoušení vysokofrekvenční anechoické komory

Jak vybrat správnou flexibilní sluchátkovou anténu

Mnoho techniků nákupu sluchátek často dělá chyby při výběru modelů. Na základě dlouholetých zkušeností se službami dodavatelů zde uvádíme čtyři klíčová kritéria výběru:

1. Upřednostněte potvrzení dostupného vnitřního prostoru ve sluchátku a poskytněte 3D nákresy délky, šířky, výšky a struktury dutiny. Posoudíme maximální rozměry antény a povolené oblasti ohybu. Nekupujte přímo standardní standardní antény, protože to s vysokou pravděpodobností povede ke špatnému signálu.

2. Jasně definovat cíle využívání životního prostředí. Pro produkty zaměřené na sportovní a outdoorová sluchátka vyberte verze optimalizované pro odolnost proti ohybu a odolnost proti vibracím; u exportních produktů předem potvrďte požadavky na environmentální certifikaci cílového trhu.

3. Věnujte pozornost službám podpory ladění RF – pouhý nákup flexibilní sluchátkové antény nezaručuje použitelnost! Bez správného přizpůsobení a vyladění antény mohou mít i ty nejlepší materiály za následek zpoždění výkonu. Vyberte si výrobce s interními RF inženýry, spíše než jen prostředníka.

4. Před zadáním oficiální objednávky nám zašlete vzorek k testování. Vyrobíme prototyp antén pro testování na místě u zákazníka. Hromadná výroba začne až po úspěšném testování, čímž se minimalizují vývojová rizika.

FAQ

Q1: Podporuje anténa sluchátek vlastní velikost?

Odpověď: Ano, podporujeme přizpůsobení. Jako továrna můžeme formovat a přizpůsobit vnější rozměry, délku vedení a typ terminálu podle vnitřní struktury sluchátek. Můžete poskytnout 2D/3D výkresy a my vyhodnotíme návrh a vyrobíme vzorky.

Q2: Jaké je minimální objednací množství (MOQ) pro antény sluchátek?

A: Standardní skladové antény pro sluchátka s nízkým MOQ; vlastní vzorky dostupné v malých množstvích a MOQ pro objednávky hromadné výroby lze vyjednat. V případě dotazů neváhejte kontaktovat náš prodejní tým.

Q3: Můžete poskytnout zprávu o testu antény RF?

A: Ano. Každá šarže produktů je dodávána s údaji o továrních testech a na žádost zákazníka můžeme také poskytnout kontrolní zprávy třetích stran, což zajišťuje plnou sledovatelnost dokumentace.

Q4: Může být anténa sluchátek kompatibilní s modulem Bluetooth 5.3?

A: Plně kompatibilní. Flexibilní sluchátková anténa pracuje ve standardním pásmu 2,4G ISM a je kompatibilní s celou řadou audio modulů Bluetooth 5.0/5.1/5.2/5.3.

Q5: Jaké dokumenty lze poskytnout pro export produktu?

Odpověď: Můžeme poskytnout proforma faktury, balicí listy, zprávy RoHS a CE, obchodní licence a další dokumenty, abychom splnili požadavky na celní odbavení v různých zemích.
