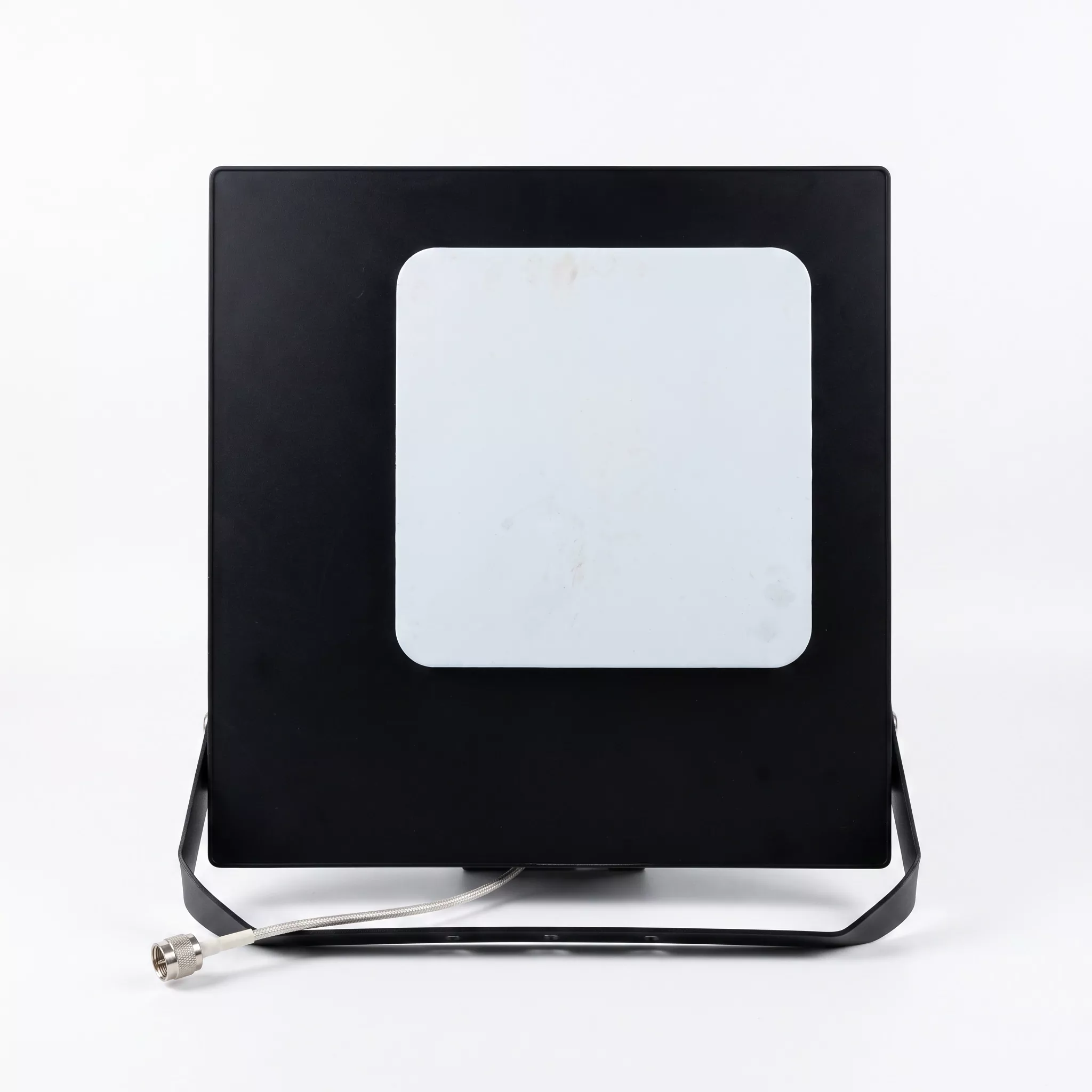

Reflektorová anténa

Anténa reflektoru, známá také jako dekorativní reflektor nebo maskovaná anténa základnové stanice světlometu, je venkovní směrová externí komunikační anténa. Jeho pouzdro přesně kopíruje design venkovních světelných reflektorů a integruje 4G/5G RF radiační jednotky uvnitř těla lampy, aby se spojil přenos a příjem signálu s vylepšením městské krajiny. Eliminuje potřebu dalších signálních věží a lze jej instalovat na střechy, fasády budov nebo plošiny, čímž zásadně řeší běžné problémy, jako je vizuální rušivost a majetková omezení přístupu ke stavbě spojené s tradičními anténami. Tato anténa od Qianmu Communications je širokopásmová dvoupolarizovaná směrová anténa základnové stanice, která slouží jako základní RF komponenta speciálně navržená pro společné projekty hlubokého pokrytí uvnitř i venku. Na rozdíl od jednoduchých napodobenin dostupných na trhu se naše anténa vyznačuje optimalizovanou elektromagnetickou izolací uvnitř struktury dutiny, která zajišťuje, že pouzdro lampy nebrání RF záření. Poskytuje jak vynikající maskovací estetiku, tak vysoký RF výkon, díky čemuž je vhodný pro projekty upgradu komunikační infrastruktury po celém světě.

Pracovní princip

1. Základní principy přenosu a příjmu signálu

Celá anténa reflektoru se skládá ze čtyř hlavních komponent: RF radiační jednotky, kovového reflexního zadního panelu, vodotěsného kamuflážního pouzdra a duálních konektorů typu N.

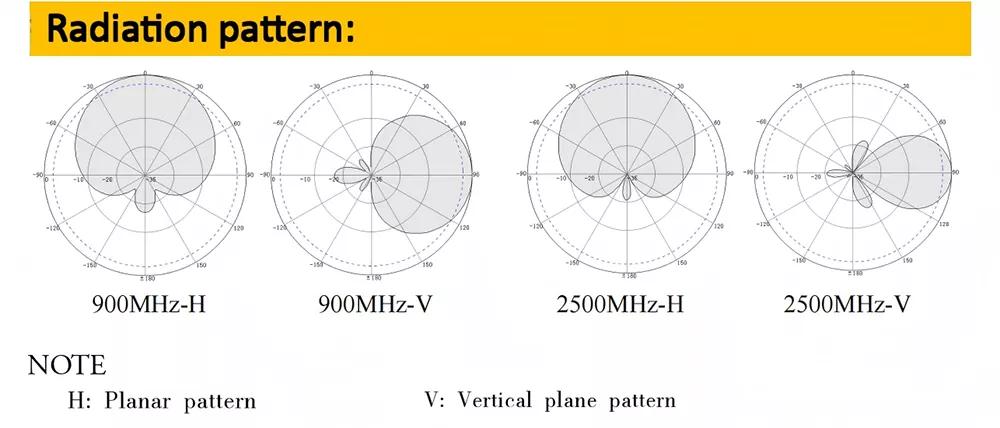

①Přenos signálu: Zařízení RRU vysílá vysokofrekvenční elektrické signály, které jsou přenášeny přes dva N-K konektory do vnitřních hliníkových vyzařovacích prvků v anténě. Tyto signály jsou převedeny na elektromagnetické vlny v rozsahu 698-3600 MHz rezonančními dutinami a poté vyzařovány směrem ven přes 65° horizontálně směrovaný paprsek, který přesně pokrývá podlahy cílové budovy.

②Příjem signálu: Elektromagnetické vlny vysílané mobilními telefony a zařízeními IoT v budově jsou zachycovány všesměrově anténou. Reflektor shromažďuje a filtruje rušivé signály, převádí elektromagnetické vlny na elektrické signály, které jsou přenášeny zpět do zařízení základnové stanice, čímž dokončuje obousměrnou komunikaci.

2. Kamuflážní skořepina s optimalizovaným jádrem pro netlumení signálu

Většina levných antén používá standardní plastové kryty, což má za následek ztrátu RF přesahující 15 %, což vede ke slabým signálům a pomalé rychlosti sítě na okrajích buněk. Továrna Qianmu Communications nezávisle vyvinula modifikované UABS transparentní vlnové pouzdro s laboratorními měřeními, která ukazují ztrátu RF pouze 6,2 %. V kombinaci s vrstveným hliníkovým radiačním polem se vyhýbá stínícímu efektu způsobenému kovovými držáky v konvenčních krytech, čímž se za stejných podmínek dosahuje 30% zvýšení rychlosti stahování sítě. Nezpracovaná naměřená data z analyzátorů vektorové sítě jsou k dispozici na vyžádání.

Technické specifikace

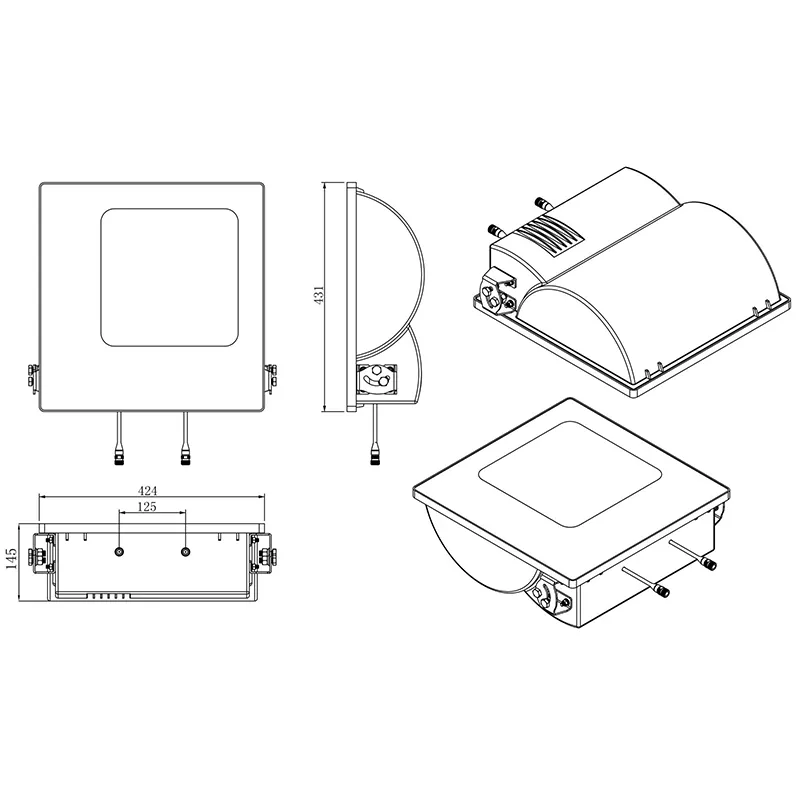

Mechanické konstrukční parametry

Průvodce nákupem a výběrem

1. Upřednostněte potvrzení pokrytí frekvenčního pásma. Pro tradiční čínské 5G pásmo 3,5 GHz je nezbytné vybrat širokopásmové reflektorové antény podporující 1710–3600 MHz. Starší antény s maximální frekvencí 2700 MHz nemohou podporovat současné sítě 5G a později budou vyžadovat úplnou výměnu, což výrazně zvýší náklady na projekt.

2. Ověřte skutečné RF parametry a odmítněte zavádějící specifikace. Před nákupem požadujte od dodavatelů, aby poskytli naměřené křivky vektorového síťového analyzátoru pro stejný model se zaměřením na ověření tří klíčových ukazatelů: zisk, VSWR a přední a zadní poměr. Nízkonákladové produkty na trhu často nadhodnocují zisk, což vede ke snížení skutečné vzdálenosti pokrytí o více než 40 %.

3. Důraz na venkovní ochranu a materiály: V pobřežních oblastech s častými dešti a tajfuny se musí používat tlakově lité hliníkové vibrátory kombinované s kryty UABS odolnými vůči povětrnostním vlivům. Vibrátory z tenkého železného plechu a běžné plastové kryty budou trpět korozí a pronikáním vody po 1-2 letech, což má za následek extrémně vysoké náklady na údržbu v průběhu času.

4. Vyberte výrobce s vlastním výzkumem a vývojem a výrobními kapacitami. Zprostředkovatelům chybí výzkum a vývoj, kontrola kvality a nemohou poskytovat přizpůsobení, testovací zprávy ani poprodejní technickou podporu. Přímé propojení s originálními výrobci umožňuje synchronizované dodávky pomocných materiálů, přizpůsobené parametry, rychlý poprodejní servis a stabilní dodávky pro velkoobjemové zakázky.

FAQ

Q1: Která komunikační frekvenční pásma tato anténa reflektoru plně pokrývá? Podporuje 5G?

Odpověď: Anténa pracuje ve frekvenčních pásmech 698-960 MHz a 1710-3600 MHz, plně kompatibilní se všemi pásmy 2G GSM, 3G UMTS a 4G LTE. Podporuje tradiční domácí 5G NR pásma N41/N78 i hlavní 5G pásma v zámořských zemích. Jediné nasazení umožňuje společné pokrytí 4G+5G bez nutnosti postupné výměny antény.

Q2: Podporuje přizpůsobení OEM/ODM? Které parametry lze upravit?

Odpověď: Jako továrna u zdroje nabízíme služby přizpůsobení v plném rozsahu: nastavitelný zisk antény, šířku paprsku, typ konektoru (N/4,3-10), barvu krytu a logo sítotisku na těle. Pro speciální úzkopásmové zámořské projekty může náš R&D tým přeladit RF oscilátor.

Q3: Podporuje společnost audity továrny na místě? Může poskytnout kvalifikační dokumenty?

Odpověď: Shenzhen Qianmu Communication Technology Co., Ltd. nabízí návštěvníkům prohlídky továrny po předchozí domluvě jeden den předem, což umožňuje přístup do výrobního zařízení, výrobních linek a RF laboratoře. Úplné certifikace ISO, CE, FCC a RoHS spolu s testovacími zprávami třetích stran jsou k dispozici zdarma v elektronické podobě; Pro účely nabídkového řízení lze poskytnout originály tištěných kopií s úředními pečetěmi.
