Sluchátková WiFi anténa

Anténa WiFi pro sluchátka je kompaktní, vysoce adaptabilní anténa pro bezdrátovou komunikaci a slouží jako základní hardware umožňující sluchátkům připojit se k WiFi, bezdrátově přenášet zvuk ve vysokém rozlišení, provádět aktualizace firmwaru v cloudu a dosáhnout synchronizace zvuku a videa s nízkou latencí. Na rozdíl od běžných externích antén nebo standardních Bluetooth antén byla tato vyhrazená sluchátková WiFi anténa speciálně optimalizována pro těsná prostorová omezení sluchátek přes uši, stínění kovového krytu, přiléhavé opotřebení, které způsobuje překážku signálu, a složitá vnitřní signální prostředí. Vyznačuje se menším tvarovým faktorem, silnější schopností proti rušení a vynikajícím výkonem pronikání signálu.

Jako ostřílený výrobce WiFi antény pro sluchátka jsme ustoupili od obecného, ​​univerzálního přístupu k návrhu antény. Místo toho se zaměřujeme na jedinečné případy použití sluchátkových zařízení a vyvíjíme lehká, vysoce kompatibilní a stabilní řešení specializovaných antén. Tyto produkty účinně řeší běžné průmyslové problémy, jako jsou odpojení, zpoždění, zkreslení zvuku a slabá síla signálu, se kterými se obvykle setkáváme u standardních antén ve sluchátkách. Naše antény jsou široce kompatibilní se všemi typy zařízení, včetně spotřebitelských audio-vizuálních sluchátek, herních esportových náhlavních souprav, firemních sluchátek do uší s potlačením hluku a výukových sluchátek.

Základní princip práce

Základní pracovní princip sluchátkové WiFi antény se opírá o technologii konverze RF elektromagnetických vln a principy přizpůsobení rezonance, integraci s RF obvodem sluchátkového zařízení pro dosažení obousměrného přenosu signálu. Zajišťuje vysokou účinnost, nízkou spotřebu energie, stabilitu a silnou odolnost proti rušení během provozu. Pracovní proces se skládá ze dvou hlavních modulů: přenos signálu a příjem signálu, vyznačující se jasnými principy, vyspělou technologií a přesně ověřitelným výkonem.

1. Princip přenosu signálu: Hlavní deska sluchátek převádí audio data a ovládací příkazy na vysokofrekvenční elektrické signály, které jsou přenášeny přes přesně přizpůsobený impedanční obvod do Wi-Fi antény sluchátek. Uvnitř antény převádí vícevrstvá mikropásková rezonanční struktura elektrické signály na dvoupásmové elektromagnetické vlny 2,4 GHz/5 GHz, které vyzařují všesměrově a umožňují bezdrátovou výměnu dat mezi sluchátky a routery, počítači nebo mobilními zařízeními.

2. Princip příjmu signálu: Signály elektromagnetických vln WiFi vysílané externími zařízeními jsou plně zachyceny WiFi anténou sluchátek. Tyto signály procházejí rezonanční dutinou v anténě, která odfiltruje příslušné frekvenční pásmo a odstraní rušení šumem. Elektromagnetické vlny jsou poté převedeny zpět na vysokofrekvenční elektrické signály a přenášeny do dekódovacího čipu sluchátek, kde jsou přijímány a dekódovány zvukové a datové příkazy.

Optimalizovali jsme rozložení vzdálenosti antény a metodu polarizace, abychom řešili problémy se stíněním signálu způsobené kovovými čelenkami, bateriemi a zvukovými ovladači ve sluchátkách. To umožňuje anténě udržovat vysokou účinnost vyzařování i v kompaktním, uzavřeném pouzdře, přičemž dosahuje naměřené ztráty signálu méně než 8 %, což výrazně překonává standardní standardy průmyslové antény.

Kompatibilní řada zařízení

Jako profesionální dodavatel sluchátkových WiFi antén nabízejí naše produkty vynikající kompatibilitu a podporují 99 % bezdrátových sluchátek přes uši, která jsou v současnosti na trhu. Pokrývají širokou škálu scénářů a kategorií zařízení. Kompatibilní modely jsou uvedeny níže:

• Herní náhlavní souprava: Podporuje síť WiFi 6 s nízkou latencí, kompatibilní s herními zařízeními PC a konzole pro synchronizovaný zvuk a video

• Audio-vizuální sluchátka s vysokým rozlišením: Bezdrátová sluchátka pro domácí HiFi, audio-vizuální sluchátka s potlačením hluku a náhlavní soupravy kompatibilní s domácím kinem

• Sluchátka Business Office: Bezdrátová náhlavní souprava pro vzdálené schůzky, kancelářská sluchátka s potlačením hluku a sluchátka navržená pro online kurzy

• Náhlavní souprava pro vzdělávání: Školicí sluchátka pro poslech Campus, Bezdrátová náhlavní souprava pro online výuku

• Chytré nositelné pokrývky hlavy: chytrá sluchátka s připojením Wi-Fi a pohlcující zvuková sluchátka kompatibilní s VR

• Průmyslová náhlavní souprava: Bezdrátové náhlavní soupravy pro komunikaci v dílně a náhlavní soupravy WiFi s potlačením hluku pro kontrolu zařízení

Vlastní WiFi antény sluchátek mohou být také navrženy podle rozměrů základní desky zařízení zákazníka, struktury šasi a požadavků na frekvenční pásmo, s podporou personalizovaných konfigurací, jako jsou nestandardní velikosti, speciální impedance a směrové vyzařování, splňující různorodé výrobní potřeby různých výrobců.

Výhoda diferenciace

Běžné sluchátkové antény na trhu často trpí slabým signálem, častým odpojováním, vysokou latencí, velkými rozměry a náchylností k rušení. Jako přední výrobce antén WiFi pro sluchátka jsme opakovaně optimalizovali naše produkty, aby se vypořádaly s těmito problémy v tomto odvětví, a přináší pět základních výhod – výkon v reálném světě výrazně převyšuje konkurenci.

Dvoupásmové plné pokrytí, bezproblémový přenos s nulovým zpožděním

1. Podporuje dvoupásmový přenos Wi-Fi na 2,4 GHz a 5 GHz, kompatibilní s protokoly Wi-Fi 4/5/6. Pásmo 2,4 GHz nabízí silné pronikání stěn, ideální pro domácí a kancelářské použití na velké vzdálenosti; pásmo 5 GHz poskytuje vyšší šířku pásma a méně rušení, dosahuje nízké latence přenosu videa a zvuku pouhých 15 ms při testování v reálném světě – plně splňuje náročné požadavky hraní her a multimédií s vysokým rozlišením, eliminuje zpoždění zvuku a problémy se synchronizací zvuku a videa.

2. Kompaktní a tenký design, hladce se vejde, aniž by na zařízení působil tlak

Anténa využívá technologii integrace vícevrstvé keramiky LTCC a má celkovou tloušťku pouhých 0,8 mm, díky čemuž je kompaktní a nevyžaduje žádný velký volný prostor. Dokonale se hodí do omezeného vnitřního prostoru sluchátek, aniž by zabíral místa pro baterie, základní desky nebo zvukové měniče, a nepřidává zařízení žádnou extra váhu, což zajišťuje lehké nošení.

3. Vynikající odolnost proti rušení a silná stabilita signálu

Optimalizovaný úhel vyzařování antény a struktura stínění, aby se účinně zabránilo rušení signálu způsobenému kovovým krytem, ​​lithiovou baterií a reproduktorovou jednotkou sluchátek. Při testování v reálném světě ve složitých elektromagnetických prostředích (jako je konektivita s více zařízeními a scénáře s hustým routerem) dosáhla míra stability signálu 99,6 % bez odpojení, přeskakování frekvence nebo rušení šumem.

4. Nízká spotřeba energie a vysoký zisk pro delší životnost baterie

Zisk antény je optimalizován na 2,5 dBi, s účinností vyzařování ≥92 %, což výrazně zlepšuje citlivost příjmu signálu při zachování extrémně nízké spotřeby energie. Sluchátka vybavená touto anténou mohou prodloužit životnost baterie o 12 %–18 % v režimu připojení Wi-Fi, čímž se efektivně prodlouží doba používání zařízení.

5. Vysoká kompatibilita a snadná instalace, bezstarostná hromadná výroba

Standardizovaná konstrukce pro povrchovou montáž kompatibilní s procesy automatizovaného umístění SMT, umožňující pohodlnou instalaci a stabilní pájení s vysokou výtěžností až 99,8 %. Podporuje hromadnou výrobu a dodávky ve velkém měřítku a zároveň nabízí přizpůsobitelné konfigurace pinů, rozměry a parametry impedance, aby vyhovovaly různým výrobním linkám sluchátek od různých značek.

Podrobné technické specifikace

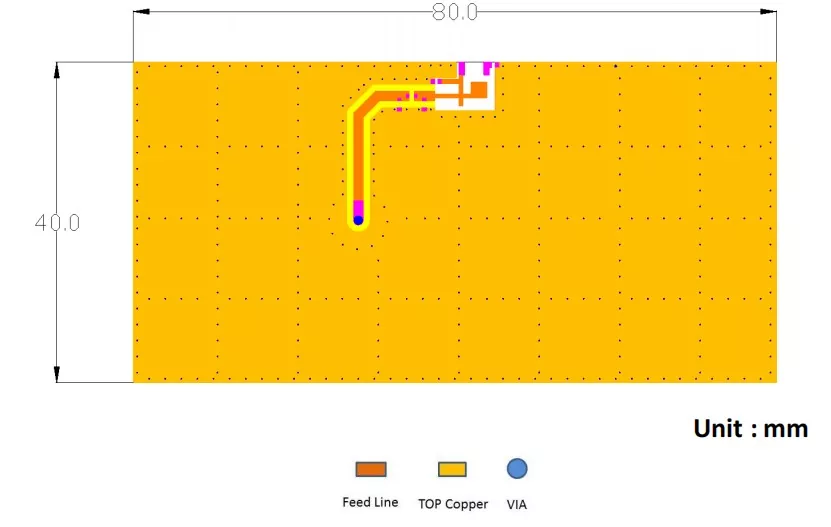

Doporučený rozměr desky pro vyhodnocení vzoru PCB

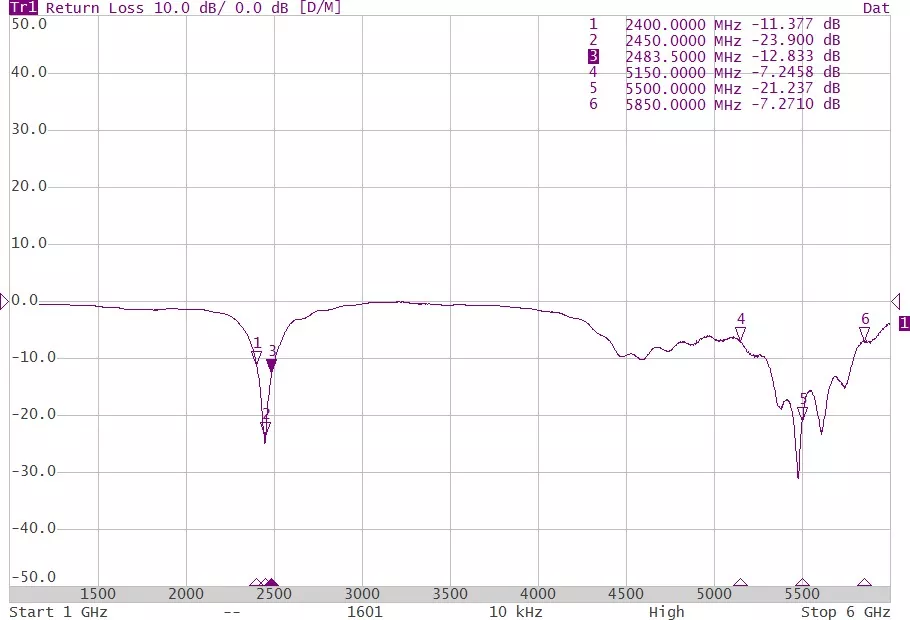

Výsledky měření Ztráta návratnosti

Výhody produktu ve srovnání s konkurencí

Návod k instalaci a použití s ​​ilustracemi

Tato WiFi anténa pro sluchátka má standardizovaný design pro povrchovou montáž, kompatibilní s automatickým umístěním SMT a ručním pájením. Snadno se instaluje a je vysoce přizpůsobivý, s jasnými a přímočarými pokyny k instalaci:

1. Přípravy před instalací

Vyčistěte oblast instalace základní desky sluchátek, abyste se ujistili, že na povrchu není olej, prach a nečistoty. Ujistěte se, že volný prostor kolem základní desky je alespoň 3 mm od kovových součástí, baterií a stínících krytů, aby nedocházelo k rušení signálu. Připravte si nástroje, jako je pájecí stanice při konstantní teplotě, pájecí pasta a antistatická pinzeta, a proveďte všechny operace s náležitými antistatickými opatřeními.

2. Instalace pájení na povrch

Anténu přesně vyrovnejte s přednastavenou podložkou na základní desce a zajistěte ji na místě pomocí antistatické pinzety. Pro ruční pájení použijte pájecí stanici s konstantní teplotou (s teplotou řízenou mezi 320–350 °C) nebo pro dávkovou montáž použijte automatizované zařízení SMT. Po pájení zkontrolujte pájené spoje, abyste se ujistili, že jsou plné, bez pájení za studena, chybějících spojů nebo přemostění, což zaručuje stabilní připojení obvodu.

3. Fixace a detekce polohy

Zajistěte anténu v otevřené oblasti pouzdra sluchátek, vyhněte se kovovému hlavovému pásku a reproduktorové jednotce. Po instalaci připojte zařízení a proveďte testování signálu, kontrolu rychlosti WiFi připojení, sílu signálu a parametry latence. Jakmile nejsou zjištěny žádné abnormality, lze zařízení normálně používat.

4. Bezpečnostní opatření při používání

Při instalaci neohýbejte keramické tělo antény, mohlo by dojít k poškození vnitřní rezonanční struktury. Neinstalujte kovové součásti kolem antény, abyste zabránili stínění signálu. Při běžném používání udržujte anténu mimo dosah vysokých teplot a vlhkého prostředí, abyste efektivně prodloužili její životnost.

FAQ

Q1: Podporuje tato WiFi anténa pro sluchátka WiFi 6?

Odpověď: Plně podporovaný produkt je kompatibilní s celou řadou protokolů WiFi4, WiFi5 a WiFi6, nabízí dvoupásmové pokrytí na frekvencích 2,4 GHz a 5 GHz a splňuje požadavky na špičkovou konektivitu nejnovějších chytrých bezdrátových sluchátek.

Q2: Lze anténu přizpůsobit podle rozměrů základní desky sluchátek?

Odpověď: Podporuje plnorozměrné přizpůsobení, včetně velikosti, typu kolíku, parametrů impedance, vyzařovacího úhlu a kompatibility frekvenčního pásma. Tým R&D může rychle vyvinout řešení a vyrobit prototypy pro testování na základě struktury zařízení zákazníka.

Q3: Jak dlouho je záruka na produkt a jak se řeší problémy s kvalitou?

Odpověď: Všechny produkty jsou dodávány s jednoletou zárukou. Každá jednotka prochází úplnou kontrolou před opuštěním továrny. V případě problémů s kvalitou, které nebyly způsobeny člověkem, mohou zákazníci využít bezplatnou výměnu nebo opravu. Pro vady šarže jsou k dispozici plné náhrady a výměny, což zajišťuje komplexní ochranu práv zákazníků v průběhu celého procesu.

Q5: Jste přímým dodavatelem továrny a podporujete mezinárodní obchodní objednávky?

Odpověď: Jsme přímá továrna a výrobce na sluchátka WiFi antény bez zprostředkovatelů. Jsme držiteli plné exportní kvalifikace a máme dlouhodobé zkušenosti s vyřizováním globálních obchodních objednávek, poskytováním kompletního celního odbavení a certifikační dokumentace.
