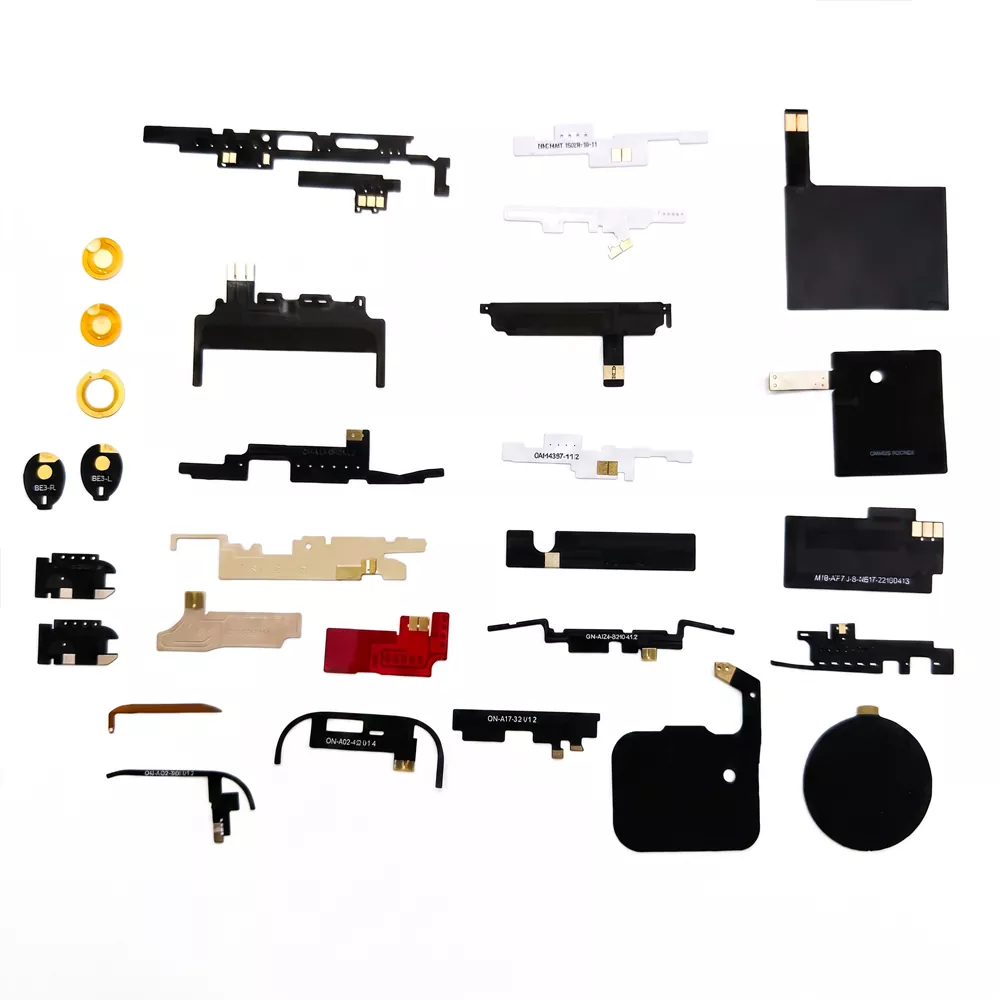

Flexibilní tištěná anténa (FPC)

Co je FPC anténa?

Anténa FPC, neboli Flexible Printed Circuit Antenna (FPC), používá jako substrát flexibilní PI a PET filmy a vyrábí se leptáním a tiskem k vytvoření anténních obvodů. Vyznačuje se lehkými, tenkými, flexibilními a ohebnými vlastnostmi, které mu umožňují přizpůsobit se zakřiveným povrchům. Jeho tloušťka se pohybuje od 0,03 do 0,2 mm a jeho hmotnost je menší než 1 gram. Anténa může vysílat a přijímat bezdrátové signály a je kompatibilní s protokoly včetně WiFi, Bluetooth, GPS, 4G/5G, GNSS, NB-IoT a LoRa, které pokrývají frekvenční pásma 2,4 GHz, 5 GHz a 5,8 GHz. Qianmu Communications je profesionální výrobce antén FPC s dlouholetými zkušenostmi v oboru. Jsme vybaveni třemi mikrovlnnými bezodrazovými komorami a máme více než deset specializovaných pracovníků pro výzkum a vývoj, což nám umožňuje poskytovat služby na jednom místě – od návrhu řešení antény až po sériovou výrobu.

Klíčové prodejní místo

Ultratenké a flexibilní, volné v prostoru.

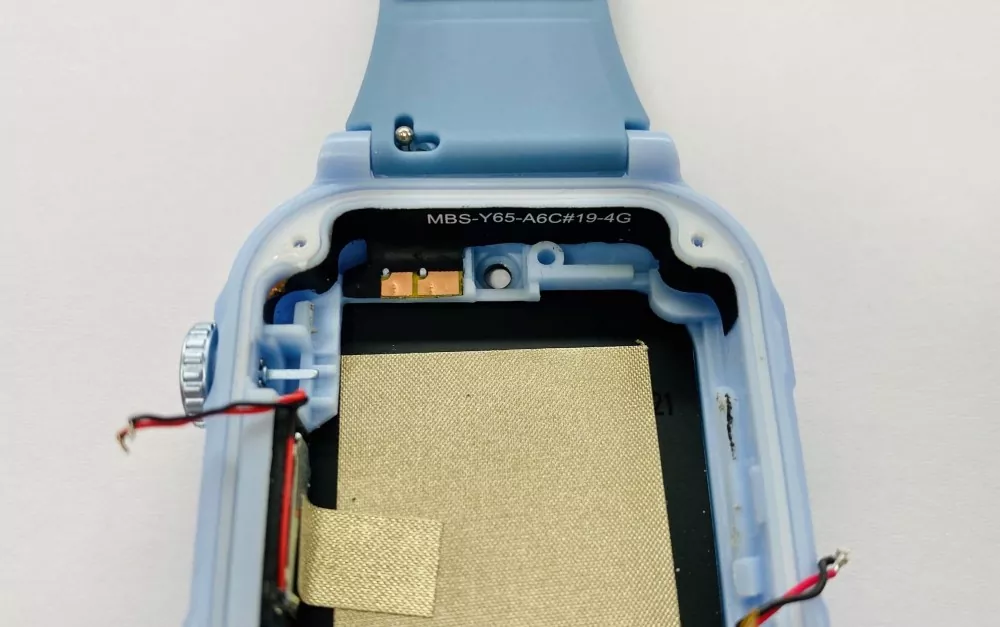

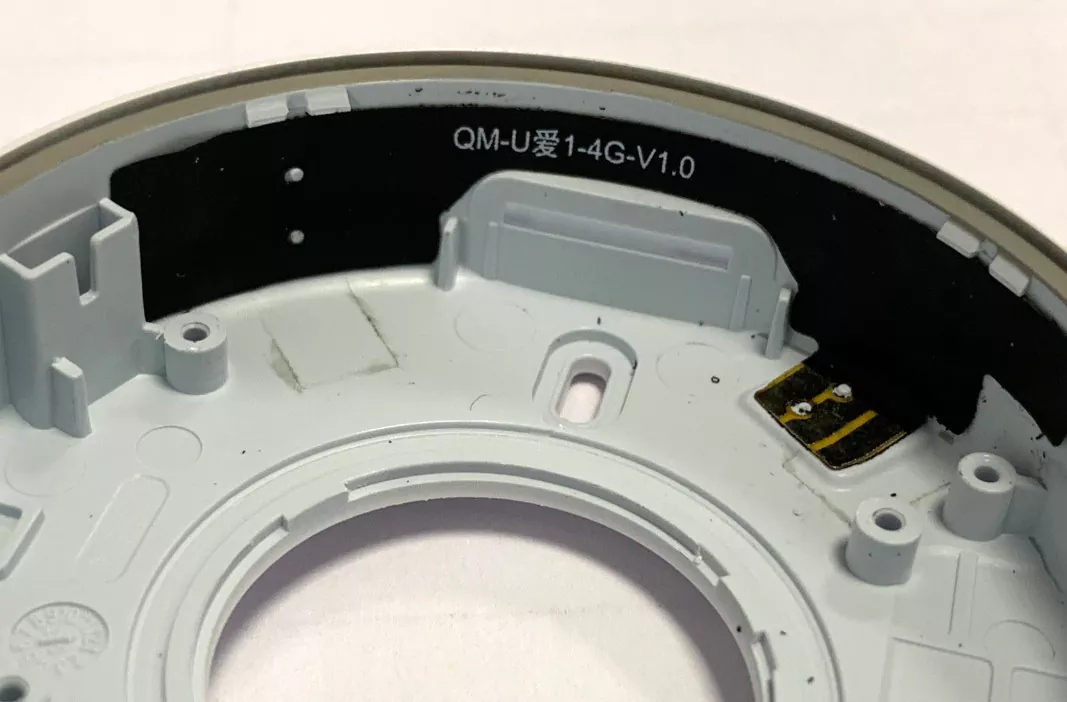

Flexibilní tištěná anténa (FPC) má tloušťku pouze 0,03–0,2 mm a lze ji libovolně ohýbat nebo skládat. Lze ji ohnout o 90° podél vnitřní stěny dutiny uvnitř zařízení, čímž se dokonale přizpůsobí různým složitým konstrukčním návrhům. Ať je pouzdro zařízení ploché nebo zakřivené, anténa FPC se snadno přizpůsobí jeho povrchu.

Vícepásmové širokopásmové pokrytí

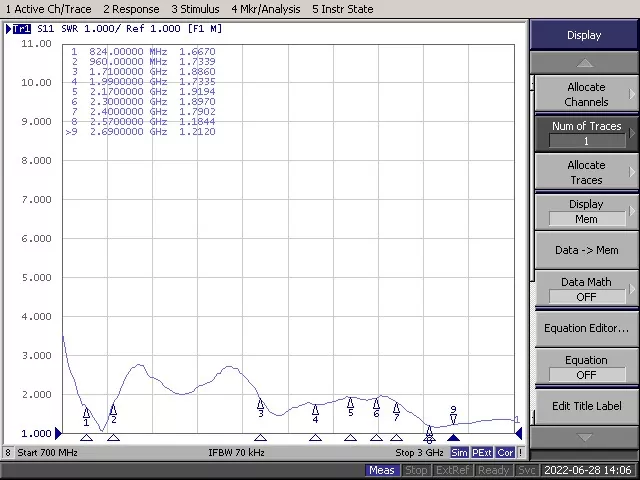

Podporuje více komunikačních protokolů včetně 4G/5G, full-band WiFi, Bluetooth, GPS/GNSS, LoRa a NFC. Jednočipová FPC anténa může pokrýt frekvenční pásma od 700 MHz do 2700 MHz — nebo ještě širší. Pro splnění komunikačních potřeb multimódových a multifrekvenčních zařízení.

Lehké provedení

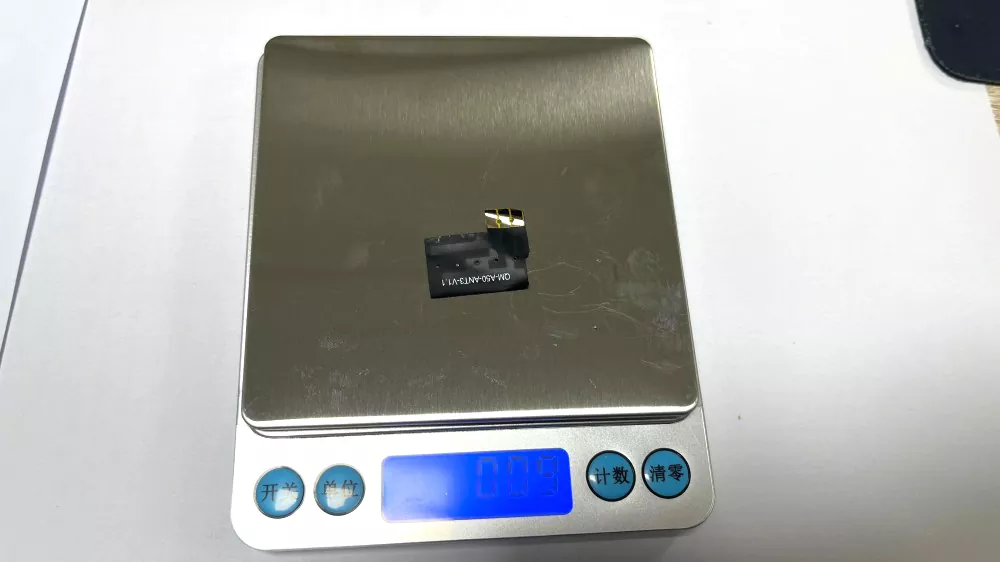

Anténa FPC váží méně než 1 gram. O více než 50 % lehčí než tradiční kovové antény. Pro produkty citlivé na váhu, jako jsou nositelná zařízení a drony, jsou antény FPC nejlepší volbou.

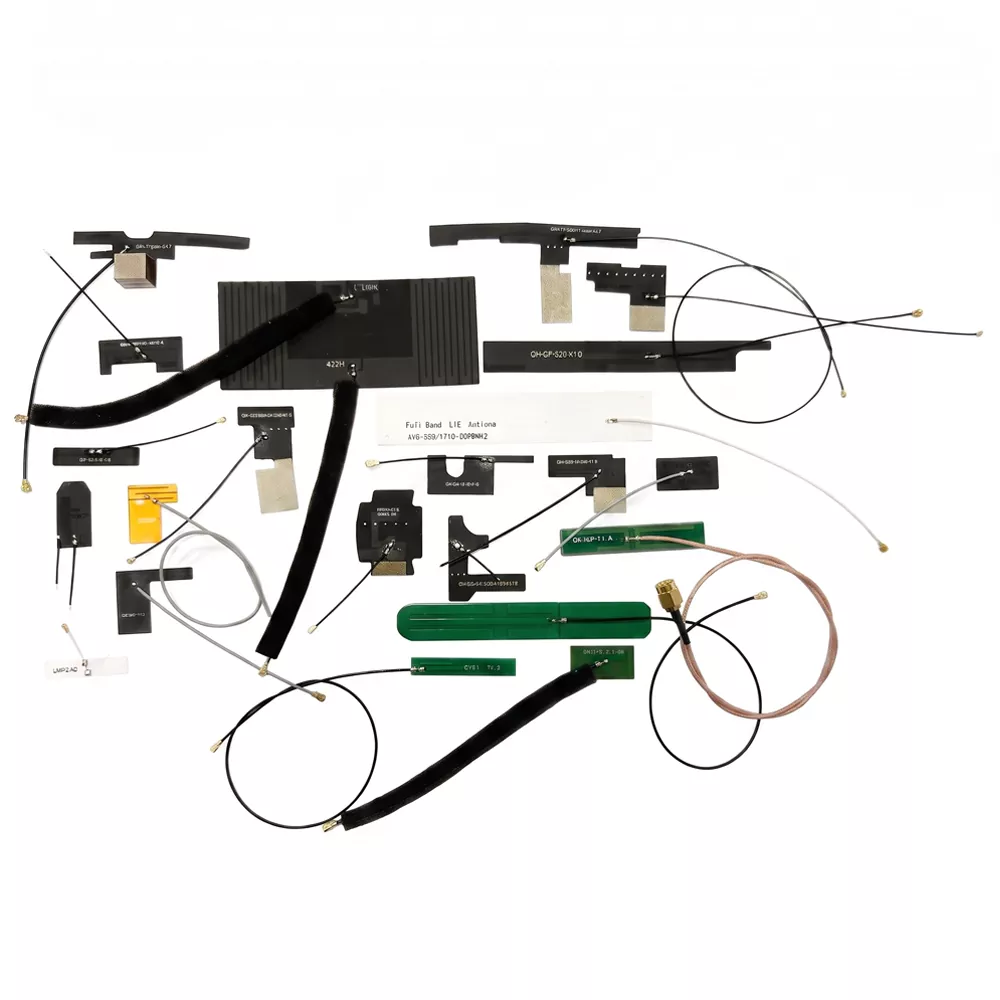

Připraveno k použití ihned po vybalení, snadné sestavení.

Obsahuje standardní adhezivní podklad 3M 300LSE pro rychlou montáž odlupováním a lepením za 2 minuty. K dispozici s konektory IPEX, U.FL, MHF4 a dalšími možnostmi.

Důležité poznámky k instalaci antény

1. Udržujte mimo dosah kovových povrchů

Neinstalujte anténu přímo na kovové povrchy nebo do jejich blízkosti, protože to může ovlivnit impedanční přizpůsobení, změnit vyzařovací diagram a snížit celkovou účinnost antény.

2. Vyhněte se nadměrnému ohýbání

Během instalace anténu příliš neohýbejte ani neskládejte, protože nadměrná deformace může poškodit vnitřní vodič a negativně ovlivnit výkon RF.

3. Zajistěte bezpečnou instalaci

Anténu během instalace pevně a rovnoměrně upevněte, abyste zabránili deformaci, která by mohla ovlivnit výkon vyzařování a stabilitu signálu.

4. Udržujte dostatečný prostor kolem antény

Nad a na obou stranách antény udržujte alespoň 5 mm volného prostoru. Neumisťujte do blízkosti antény kovové součásti, vysokorychlostní signálové stopy nebo velké měděné oblasti, abyste zajistili optimální výkon.

5. Při montáži zacházejte opatrně

Ačkoli má anténa pružnou strukturu, materiál FPC má omezenou mechanickou pevnost. Během instalace a montáže se vyhněte nadměrnému tahání, kroucení nebo nárazům.

6. Skladujte v suchém prostředí

Neskladujte anténu v prostředí s vysokou teplotou nebo vysokou vlhkostí. Pro udržení stabilního elektrického výkonu a dlouhodobé spolehlivosti udržujte produkt v suchu.

Kontrola kvality a testování

Společnost Qianmu Communications uplatňuje přísné řízení kvality během celého výrobního procesu, který zahrnuje kontrolu surovin, monitorování výroby a testování hotových výrobků.

Vstupní kontrola materiálu

Všechny vstupní materiály, včetně substrátů FPC, měděných fólií, lepidel a konektorů, procházejí přísnou kontrolou kvality, aby byla zajištěna spolehlivost a konzistence.

Optická kontrola AOI

Automated Optical Inspection (AOI) se používá k ověření přesnosti vedení anténního obvodu, kvality pájeného spoje a vzhledu produktu, aby se zabránilo výrobním vadám.

RF testování výkonu

Klíčové RF parametry, včetně poměru stojatých vln napětí (VSWR), zisku a vyzařovacího diagramu, jsou testovány v profesionálním prostředí temné komory, aby bylo zajištěno, že výkon antény splňuje požadavky.

Testování environmentální spolehlivosti

Antény procházejí různými testy spolehlivosti, včetně cyklických testů při vysokých a nízkých teplotách, testů vlhkosti, testů životnosti v ohybu a dalších environmentálních hodnocení.

Správa konzistence dávky

Přísná kontrola výroby zajišťuje konzistentní výkon a stabilní kvalitu u každé výrobní šarže.

Profesionální zkušenosti s výrobou antén

Již více než dvě desetiletí se Qianmu Communications věnuje odvětví terminálových antén se zaměřením na výzkum a vývoj, výrobu a prodej terminálových antén pro bezdrátovou komunikaci. Naše produkty jsou široce používány v mobilních komunikačních zařízeních, včetně smartphonů, tabletů, mobilních platebních systémů, dronů, bezdrátových nabíjecích zařízení, automobilů, základnových stanic a nositelných zařízení.

Jak vybrat FPC anténu

1. Potvrďte provozní frekvenci

Identifikujte bezdrátové technologie, které vaše zařízení vyžaduje, jako je 4G/LTE, 5G, Wi-Fi, Bluetooth, GNSS, LoRa nebo NFC. Vyberte anténu, která podporuje všechna požadovaná frekvenční pásma.

2. Vyhodnoťte dostupný prostor pro instalaci

Změřte dostupný prostor uvnitř zařízení, včetně délky, šířky a montážní polohy. Díky své flexibilní struktuře a přizpůsobitelným rozměrům jsou antény FPC vhodné pro kompaktní nebo nepravidelně tvarované skříně.

3. Ověřte typ RF konektoru

Zkontrolujte RF konektor použitý na PCB, jako je IPEX, U.FL nebo MHF4. Anténní konektor musí odpovídat rozhraní modulu, aby byl zajištěn spolehlivý RF výkon.

4. Zkontrolujte klíčové RF parametry

· Zesílení: Vyberte vhodný zisk podle aplikace a instalačního prostředí.

· VSWR: Pro dobré přizpůsobení impedance se obecně doporučuje hodnota nižší než 2,0.

· Efektivita: Vyšší účinnost pomáhá zlepšit přenosový výkon a citlivost přijímače.

· Impedance: Standardní RF impedance je 50Ω a měla by odpovídat RF modulu.

5. Zvažte možnosti přizpůsobení

Pokud standardní produkty nesplňují vaše požadavky na design, vyberte si výrobce antény FPC, který poskytuje služby přizpůsobení, včetně rozměrů antény, délky kabelu, typu konektoru a ladění RF.

6. Zhodnoťte možnosti dodavatele

Vyberte si dodavatele antény FPC se zavedeným systémem řízení kvality, odbornými znalostmi RF inženýrství a spolehlivými výrobními schopnostmi, abyste zajistili konzistentní kvalitu produktu a dlouhodobé dodávky.

FAQ

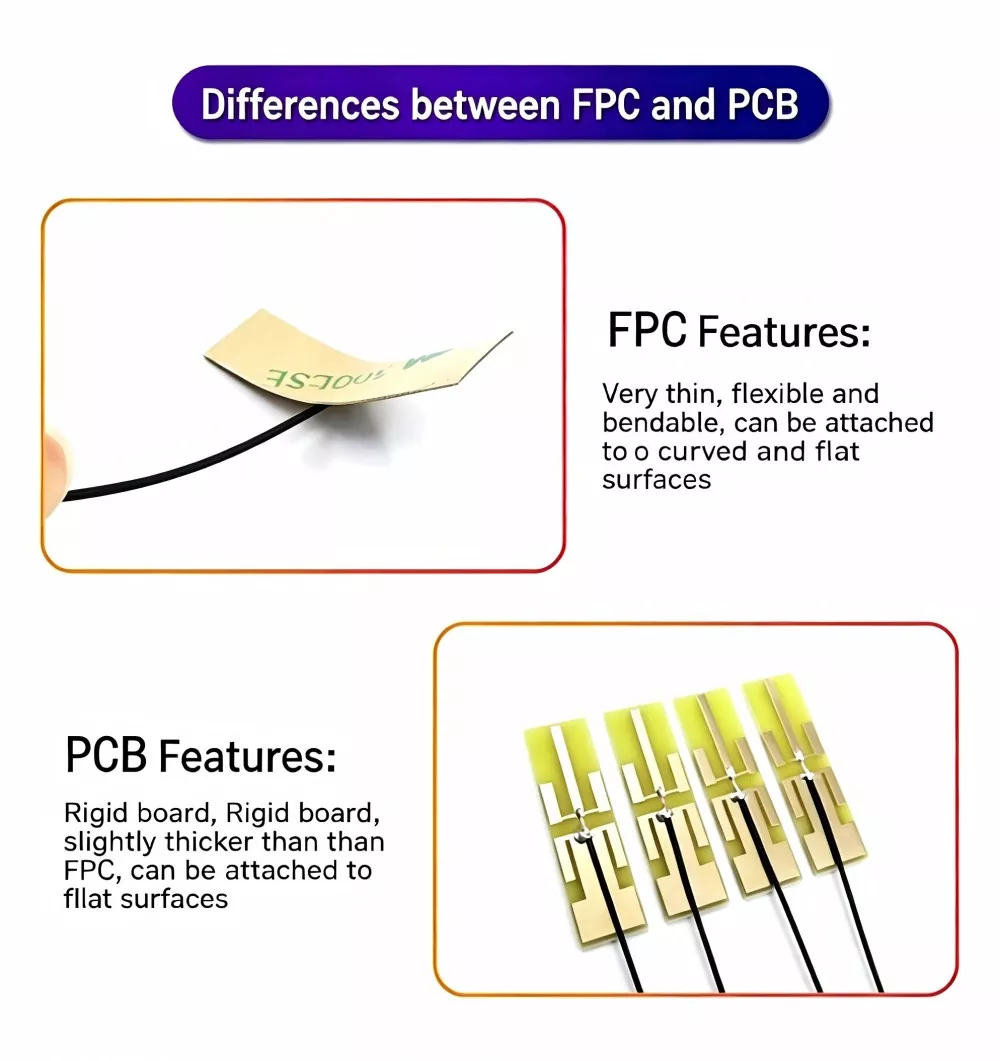

Q1: Jak si vyberete mezi FPC anténou a PCB anténou?

Odpověď: Flexibilní a ohebný FPC, ideální pro montáž do zakřivených, úzkých prostor – upřednostňuje se pro lehká a tenká zařízení. DPS tuhá, vhodná pouze pro rovné povrchy; zvolte tuto možnost, pokud je váš rozpočet omezený a máte k dispozici dostatek místa.

Q2: Jaká frekvenční pásma podporuje anténa FPC?

Odpověď: Antény FPC společnosti Qianmu Communication pokrývají frekvence od 13,56 MHz NFC do 6 GHz 5G a podporují bezdrátové technologie včetně 4G/5G, Wi-Fi, Bluetooth, GNSS, LoRa a ZigBee.

Q3： Jaká je provozní teplota antény FPC?

A: -45 ℃ až +85 ℃, splňující standardy průmyslového použití.

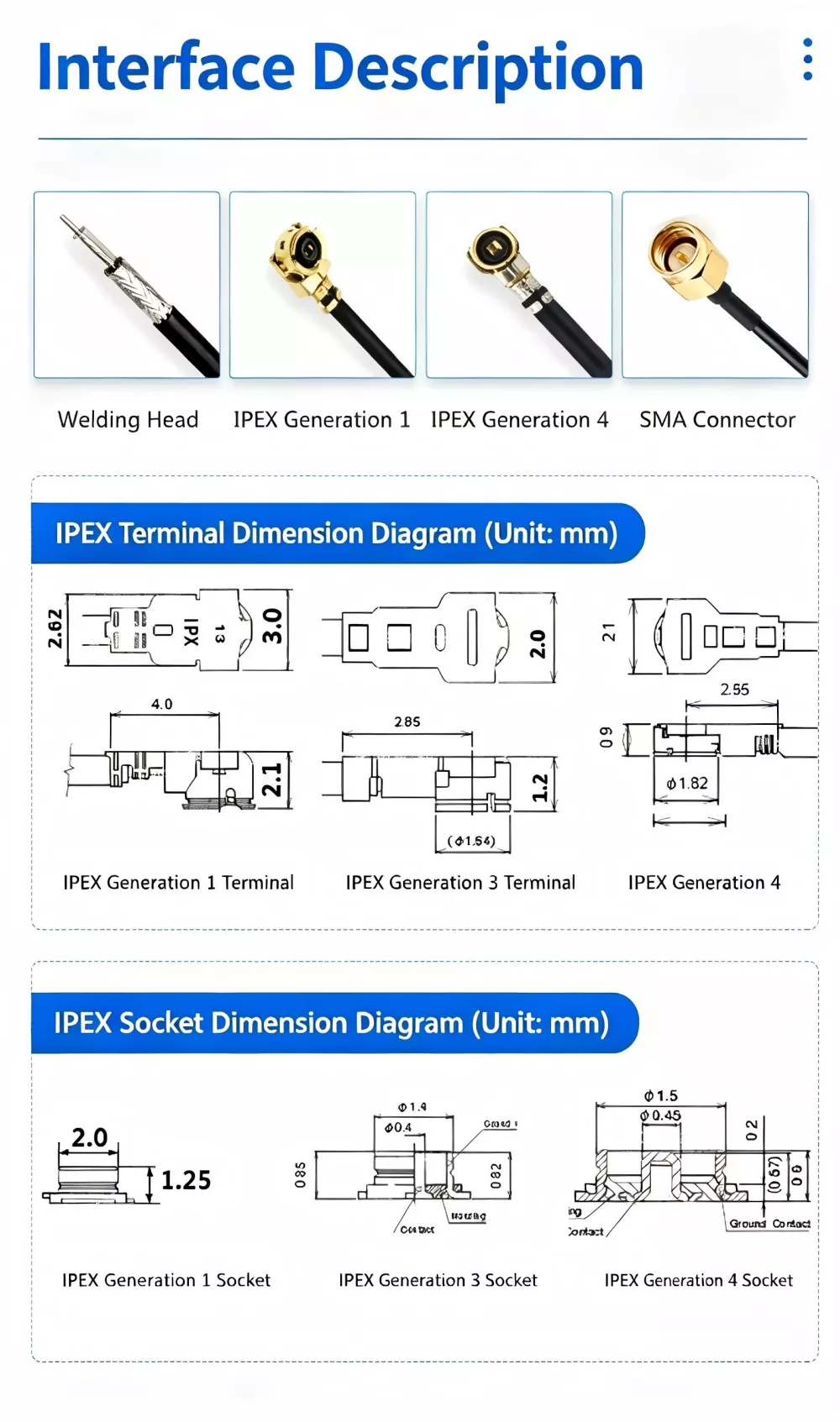

Q4: Jaké jsou rozdíly mezi konektory IPEX, U.FL a MHF4?

A: Všechny jsou miniaturní RF konektory s rozměry U.FL > MHF4. MHF4 je ještě menší a běžně se používá v aplikacích 5G; jednoduše vyberte konektor na základě specifikací rozhraní vaší základní desky.

Q5: Podporuje přizpůsobení v malých sériích?

Odpověď: Nabízíme podporu a dokážeme zvládnout celý proces objednávky – od návrhu schématu a prototypování až po výrobu v malém a velkém měřítku.
