Jak může digitální fotorámeček WiFi anténa zlepšit bezdrátový výkon a dálkový přenos obrazu

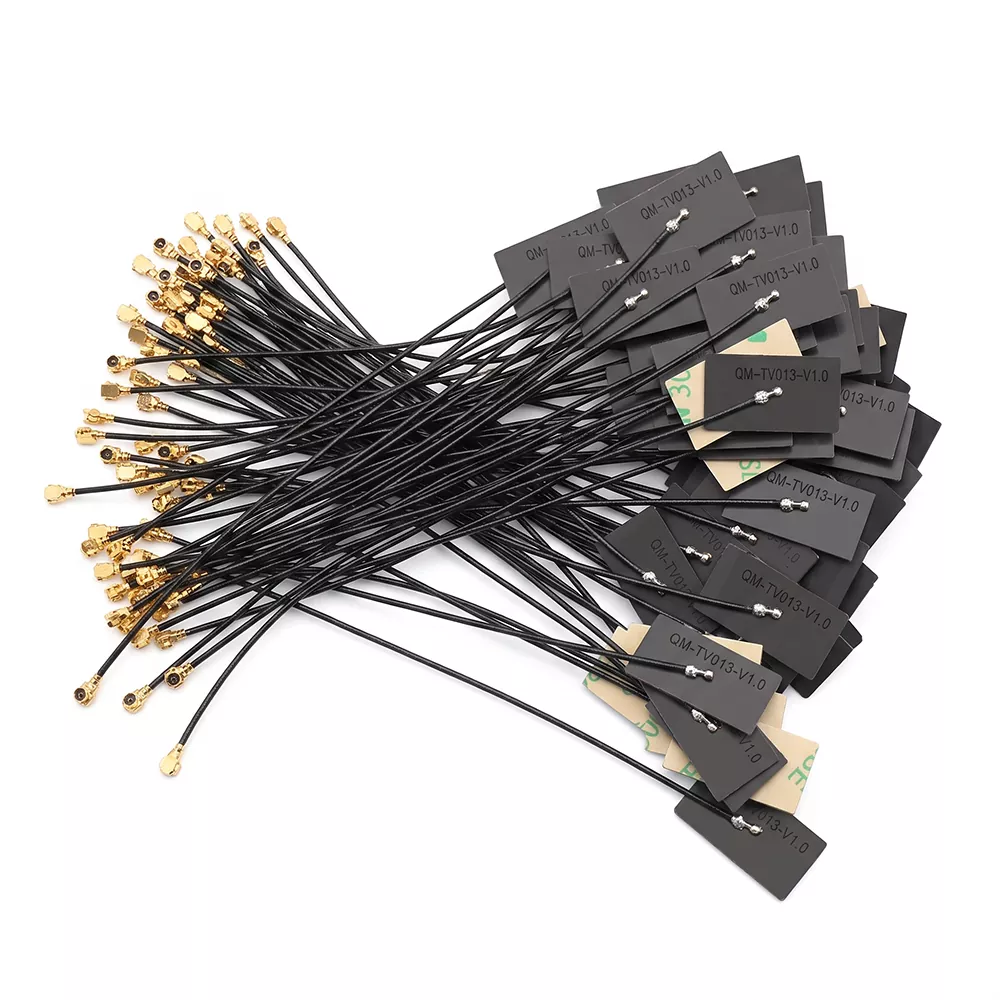

Když chytré fotorámečky potřebují spolehlivou cloudovou synchronizaci, rychlé aktualizace obrázků a stabilní bezdrátové připojení, je to správnéDigitální fotorámeček WiFi anténase stává důležitou hardwarovou součástí.Qianmuvyvíjí specializovaná anténní řešení pro kompaktní digitální fotorámečky, která výrobcům pomáhají řešit útlum signálu, vnitřní rušení a omezený prostor pro instalaci pomocí RF designu specifického pro aplikaci.

Digitální fotorámeček závisí na WiFi pro funkce, jako je cloudová synchronizace, vzdálený přenos fotografií, plánované aktualizace obsahu a správa zařízení založená na aplikacích. Anténa však funguje uvnitř kompaktního krytu obsahujícího obrazovky, baterie, obvodové desky a další součásti, které mohou ovlivnit výkon RF. Vyhrazená anténa může být navržena kolem fyzické struktury rámu, provozních pásem, konektoru, vedení kabelů a instalační polohy. Řešení Qianmu podporuje aplikace 2,4 GHz a 5 GHz se standardními specifikacemi včetně impedance 50Ω, SWR ≤1,8, zesílení 2–4 dBi a konfigurace FPC, PCB SMT nebo externí lepicí tyče. Pro různé konstrukce zařízení jsou k dispozici také přizpůsobené rozměry, konektory, délky kabelů a RF parametry.

Obsah

1. Proč digitální fotorámeček potřebuje samostatnou WiFi anténu?
2. Jak funguje anténa uvnitř chytrého fotorámečku?
3. Jaké specifikace by měli kupující hodnotit?
4. Kde lze tyto antény použít?
5. Jak by měla být instalována WiFi anténa?
6. Jak by měli výrobci vybrat správnou anténu?
7. Proč zvážit Qianmu pro výrobu antén na míru?
8. Často kladené otázky

Proč digitální fotorámeček potřebuje samostatnou WiFi anténu?

Chytrý digitální fotorámeček je víc než jen displej. Mnoho moderních modelů se připojuje ke směrovačům, mobilním aplikacím, cloudovým platformám nebo systémům pro správu obsahu, takže uživatelé mohou vzdáleně nahrávat obrázky a spravovat zobrazený obsah. Díky tomu je bezdrátová komunikace důležitou součástí celkové zkušenosti s produktem.

Potíž je v tom, že fotorámeček má obvykle omezený vnitřní prostor. Displej, baterie, základní deska, reproduktor, kovové součásti a další elektronika mohou ovlivnit výkon antény. Univerzální anténa může fungovat v laboratorních podmínkách, ale po zabudování do hotového krytu se chová jinak.

Vyhrazená anténa je proto navržena podle aktuálního aplikačního prostředí. Informace o produktu společnosti Qianmu naznačují, že její řešení je optimalizováno pro kompaktní 7palcové až 15,6palcové fotorámečky a pro potenciální rušení způsobené obrazovkami, bateriemi a základními deskami.

• Podporuje stabilní cloudové připojení a vzdálený přenos obrazu.
• Navrženo pro kompaktní vnitřní instalační prostory.
• K dispozici pro bezdrátové aplikace 2,4 GHz a 5 GHz.
• Lze nakonfigurovat s různými konektory a délkami kabelů.
• Podporuje FPC, PCB SMT a externí lepicí tyčové anténní struktury.

Jak funguje anténa uvnitř chytrého fotorámečku?

Anténa provádí obousměrnou konverzi mezi elektrickými signály a elektromagnetickými vlnami. Během přenosu vysílá modul WiFi fotorámečku elektrický RF signál do antény. Anténa vyzařuje signál okolním prostorem směrem k bezdrátovému směrovači nebo přístupovému bodu.

Během příjmu jsou bezdrátové signály z routeru zachyceny anténou a převedeny zpět na elektrické signály pro zpracování WiFi modulem. Tato obousměrná komunikace umožňuje funkce jako:

1. Vzdálené nahrávání obrázků.
2. Cloudová synchronizace fotografií.
3. Aktualizace obsahu mobilních aplikací.
4. Plánovaná správa zobrazení.
5. Síťové ovládání zařízení.

Pro produktové inženýry nelze výkon antény hodnotit nezávisle na krytu. Místo instalace, světlá výška, vedení kabelů, okolní materiály a blízké elektronické součásti mohou ovlivnit praktický výkon RF.

Jaké specifikace by měli kupující hodnotit?

Výběr antény pouze podle vzhledu nebo typu konektoru může způsobit problémy při testování prototypu nebo hromadné výrobě. RF inženýři a nákupní týmy by měli před potvrzením modelu zkontrolovat frekvenční rozsah, impedanci, SWR, zisk, strukturu antény, specifikaci kabelu, konektor a požadavky na prostředí.

Tyto parametry by měly být vždy zvažovány společně s finálním krytem a bezdrátovým modulem. Vyšší nominální zisk neznamená automaticky lepší výkon u každého produktu, protože účinnost antény a přizpůsobení silně závisí na okolní struktuře.

Kde lze tyto antény použít?

Vyhrazená anténa může podporovat různé kategorie produktů s chytrými fotorámečky. Společným požadavkem je spolehlivá bezdrátová komunikace v rámci kompaktní elektronické skříně.

• Domácí chytré fotorámečky:Vhodné pro 7palcové, 8palcové, 10,1palcové, 12palcové a 15,6palcové produkty.
• Dotykové cloudové rámečky:Podporuje produkty, které přijímají fotografie prostřednictvím mobilních aplikací a cloudových platforem.
• Komerční výstavní rámy:Použitelné pro hotelové displeje, informační obrazovky pro penziony, reklamní rámy ve vstupní hale a firemní zobrazovací produkty.
• Přenosné dárkové produkty:Užitečné pro bezdrátové fotorámečky napájené baterií určené pro spotřebitelské a přeshraniční trhy elektronického obchodování.
• Vestavěná elektronika:Lze integrovat s řešeními základních desek založených na platformách jako Rockchip, Allwinner a ESP32.

U nestandardních produktů může být vývoj antény založen na konstrukčních výkresech, instalačním prostoru, požadavcích na rozhraní a bezdrátovém modulu používaném hotovým zařízením.

Jak by měla být instalována WiFi anténa?

Správná instalace je nezbytná, protože i u technicky vhodné antény může dojít ke snížení výkonu, pokud je umístěna nesprávně uvnitř krytu.

Krok 1: Připravte instalační oblast

Vypněte fotorámeček a sejměte zadní kryt. Vyčistěte zamýšlenou instalační oblast a ujistěte se, že je dostatek místa pro tělo antény a koaxiální kabel. Vyhněte se místům, kde kovové konstrukce mohou blokovat RF cestu.

Krok 2: Umístěte anténu

U antény FPC umístěte lepicí anténu naplocho na vhodný vnitřní povrch. Vyhněte se přímému rušení displejem, baterií, součástmi základní desky a dalšími potenciálními RF překážkami. Externí lepicí tyčové antény by měly být bezpečně umístěny v určeném montážním bodě.

Krok 3: Připojte se a otestujte

Připojte anténu k WiFi modulu pomocí správného RF konektoru. Udržujte koaxiální kabel uspořádaný a vyhněte se zbytečným ostrým ohybům, stlačení nebo zamotání. Po opětovném sestavení krytu otestujte síťové připojení, vzdálený přenos obrazu a dlouhodobý provoz.

Pro hromadnou výrobu by se měli výrobci řídit normalizovaným instalačním výkresem. Konzistentní umístění antény pomáhá snížit rozdíly mezi výrobními jednotkami.

Jak by měli výrobci vybrat správnou anténu?

Produktové týmy by měly vyhodnotit výběr antény jako součást kompletního bezdrátového systému, nikoli jej považovat za izolovanou součást. Následující kontrolní seznam může pomoci snížit rizika prototypů a výroby.

1. Potvrďte bezdrátové pásmo.Zjistěte, zda zařízení vyžaduje 2,4 GHz, 5 GHz nebo dvoupásmový provoz.
2. Zkontrolujte dostupný prostor pro instalaci.Změřte plochu antény a zvažte polohu displeje, baterie, PCB a krytu.
3. Přizpůsobte RF konektor.Ověřte, zda modul vyžaduje IPEX4, MHF1, RP-SMA nebo jiné rozhraní.
4. Definujte požadavky na kabel.Před dokončením antény by měla být určena délka kabelu a jeho vedení.
5. Vyhodnoťte výkon RF v hotovém produktu.Testování prototypu by mělo být provedeno po instalaci antény do skutečného krytu.
6. Před hromadnou výrobou si vyžádejte vzorky.Ověření vzorku pomáhá potvrdit kompatibilitu a snižuje riziko velkých problémů se signálem.
7. Zvažte možnosti přizpůsobení.Výrobce schopný upravit rozměry, zisk, konektory a specifikace kabelů může lépe podporovat nestandardní návrhy produktů.

Pro nákupní týmy může přímá komunikace s výrobcem antény také zjednodušit technické vyjasnění, testování vzorků, koordinaci výroby a následné konstrukční změny.

Proč zvážit Qianmu pro výrobu antén na míru?

Qianmu Communication se zaměřuje na výzkum, vývoj a výrobu komunikačních antén, včetně FPC antén, PCB antén, WiFi antén, Bluetooth antén, 5G antén, GPS antén a přizpůsobených RF řešení.

Pro aplikace s digitálními fotorámečky nabízí Qianmu vyhrazené návrhy, spíše než se spoléhat pouze na obecné konfigurace antén. Jeho výrobní možnosti podporují přizpůsobení na základě rozměrů produktu, komunikačních modulů, provozní frekvence, instalační polohy, požadavků na konektory a specifikací kabelů.

Zveřejněné specifikace produktu výrobce zahrnují shodu s RoHS a REACH, zatímco CE a FCC certifikační pomoc může být poskytnuta podle požadavků projektu. U projektů OEM a ODM mohou kupující také vyhodnotit vzorky před přechodem na sériovou výrobu.

Další informace o schopnostech antény Qianmu naleznete naŘešení výroby antén Qianmunebo si prostudujte vyhrazenéStránka produktu Digitální fotorámeček WiFi Anténa.

Často kladené otázky

Lze přizpůsobit rozměry antény a konektor?

Ano. Qianmu podporuje přizpůsobení rozměrů antény, délky kabelu, parametrů zisku a typů konektorů podle struktury zařízení, instalačního prostoru a rozhraní WiFi modulu.

Podporuje anténa 2,4 GHz i 5 GHz WiFi?

Standardní specifikace podporuje 2400–2500 MHz a 5150–5850 MHz. Konkrétní konfigurace pásem lze prodiskutovat podle požadavků bezdrátového modulu a aplikace.

Jaké anténní struktury jsou k dispozici pro digitální fotorámečky?

Dostupné struktury zahrnují FPC flexibilní antény, PCB SMT antény a externí lepicí tyčové antény. Vhodná struktura závisí na krytu, dostupném prostoru, způsobu instalace a RF designu.

Co je třeba otestovat před zadáním hromadné objednávky?

Výrobci by měli otestovat anténu v krytu hotového výrobku a vyhodnotit stabilitu bezdrátového připojení, dálkový přenos obrazu, spolehlivost připojení a výkon za reálných provozních podmínek. To pomáhá identifikovat problémy s integrací před hromadnou výrobou.

Lze anténu použít pro komerční produkty s digitálním displejem?

Ano. Sortiment aplikací zahrnuje komerční chytré rámy displejů, displeje hotelů a penzionů, rámečky pro reklamu ve vstupní hale, firemní zobrazovací produkty a další propojené aplikace digitálních fotorámečků.

Závěr

Spolehlivé bezdrátové připojení je nezbytné pro moderní chytré fotorámečky, které jsou závislé na cloudové synchronizaci a vzdálené správě obsahu. Výběr antény na základě frekvence, RF přizpůsobení, instalačního prostoru, konektoru, vedení kabelů a skutečného výkonu krytu může výrobcům pomoci vytvořit konzistentnější bezdrátový systém. Pokud vyvíjíte nový fotorámeček, vyměňujete stávající anténu nebo plánujete výrobu OEM/ODM,kontaktujte náspro prodiskutování rozměrů antény, požadavků na frekvenci, konfigurace konektorů, vzorků a přizpůsobených výrobních potřeb s inženýrským týmem společnosti Qianmu.
