Anténa pro sdílené kolo

Shared Bike Antenna je vyhrazená IoT RF anténa speciálně navržená pro integraci do krytu chytrého zámku sdílených jízdních kol a elektrokol. Nevyžaduje vnější expozici za krytem zařízení, místo toho je umístěn přímo kolem desky plošných spojů zámku nebo ve vyhrazeném vnitřním prostoru v pouzdře zámku. Kvůli omezenému vnitřnímu prostoru chytrých zámků a elektromagnetickému rušení z kovových krytů, baterií, motorů a komponentů základní desky trpí běžné standardní interní antény při instalaci značným útlumem signálu. To vede ke zpožděnému hlášení vozidla, posunu polohy, abnormální spotřebě energie při spánku a nakonec vyšším nákladům na provozní údržbu. Anténa Qianmu Communications byla speciálně optimalizována a vyladěna pro složité elektromagnetické prostředí uvnitř krytů zámků, což zajišťuje stabilní komunikaci a polohovací výstup signálu v uzavřených, uzavřených dutinách. Slouží jako základní podpůrná součást pro řešení chytrého zámku ve sdílených dvoukolových vozidlech.

Pracovní princip

1. Základní deska chytrého zámku vysílá RF signál přes svůj RF port, který je přenášen pomocí napájecího kabelu do vestavěné antény sdíleného kola pro vyzařování.

2. Radiační jednotka převádí elektrické signály na elektromagnetické vlny, které pronikají plastovým pouzdrem zámku a vyzařují ven, přičemž přenášejí polohu vozidla, stav zámku, úroveň baterie a informace o poruchách do cloudové řídicí platformy.

3. Přijímejte povely pro dálkové odemykání a zamykání ze základní stanice, přeměňujte vzdušné elektromagnetické vlny zpět na elektrické signály a přenášejte je na základní desku;

4. Ladění impedance se provádí za účelem řešení vnitřního rušení kovu a baterie, udržování standardní impedance 50 Ω ve stísněných prostorách, snížení ztráty ozvěny, potlačení abnormální spotřeby energie a prodloužení životnosti lithiové baterie zařízení.

Kompatibilní s podporovanými zařízeními

· NBIoT Smart Bike Lock

· Základní deska s centrálním zámkem sdíleného elektrického kola 4G Cat.1

· Interní komunikační modul IoT pro sdílené elektrické skútry

· Sdílené skútry a mobilní zařízení s vestavěnými komunikačními terminály

· Malý venkovní IoT zámek, skříňový zámek s vestavěným modulem

Základní technologie produktu

1. Dutinový design proti rušení: Speciálně kalibrovaný v bezodrazové komoře pro řešení elektromagnetického rušení z vnitřních kovových krytů, lithiových baterií a obvodových desek v inteligentních zámcích. Udržuje stabilní radiační výkon i ve stísněných, uzavřených prostorech, čímž účinně zabraňuje kolísání signálu způsobenému vnitřním prostředím zámku.

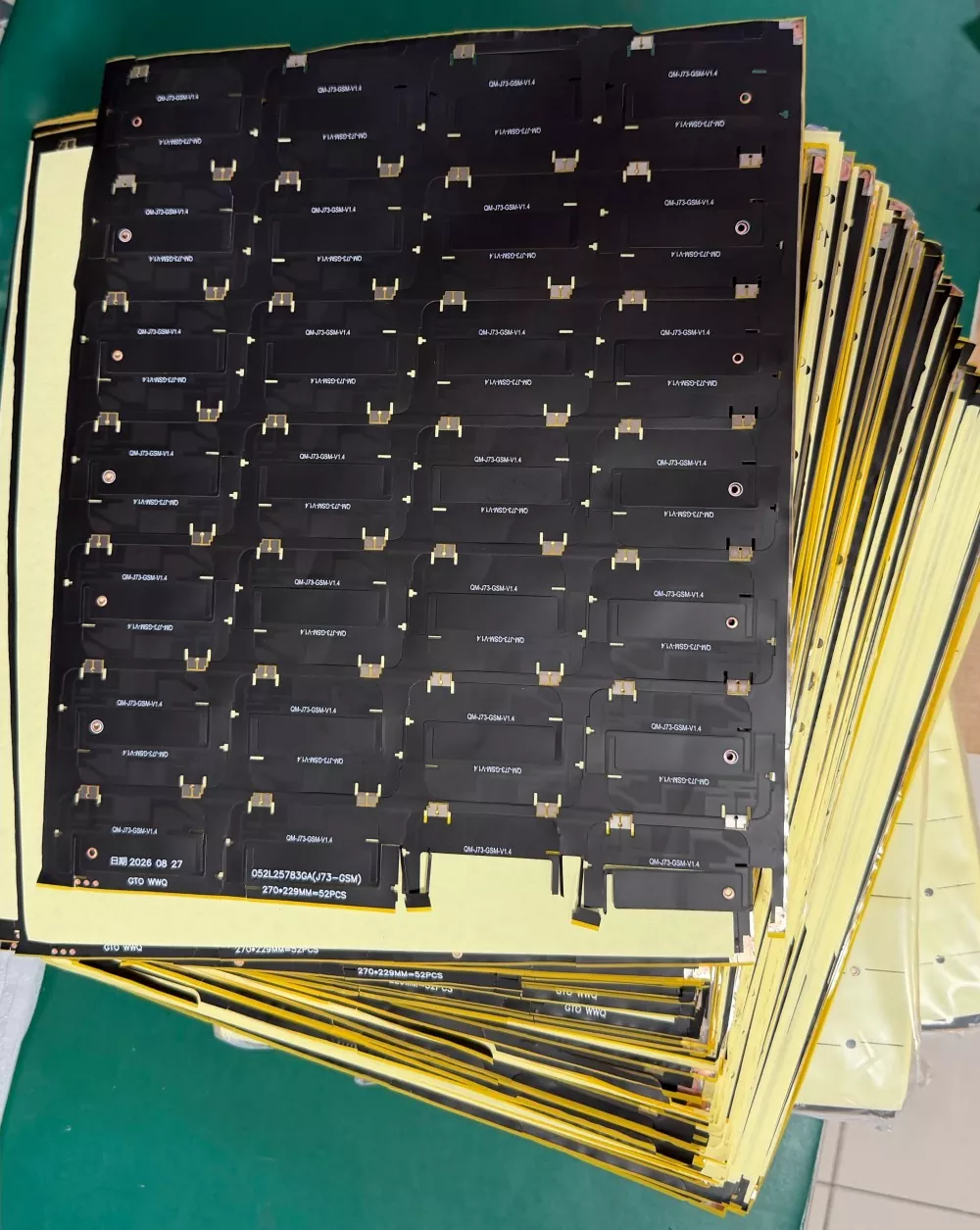

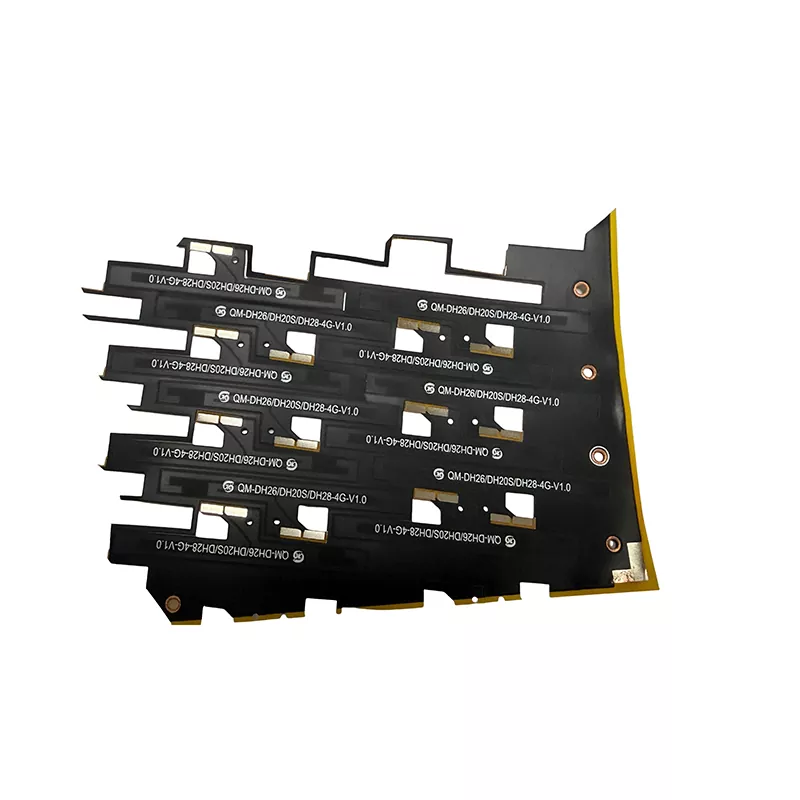

2. Kompaktní a tenký design, ideální pro stísněné prostory uvnitř zámků: k dispozici v několika velikostech a konfiguracích, s flexibilními FPC, keramickými, pružinovými a PCB anténami, aby vyhovovaly různým vnitřním rozměrům zámku. Zabírá minimální prostor v dutině, což usnadňuje stavebním inženýrům integraci do návrhů.

3. Antivibrační a protiúnavové vlastnosti: Sdílená kola se často setkávají s hrbolatými cestami a dlouhodobými vibracemi, které mohou snadno vést k prasknutí napájecího drátu nebo oddělení pájeného spoje. Sdílená cyklistická anténa obsahuje vyztužení tlumící napětí na výstupním bodě kabelu a flexibilní verze FPC obsahuje další ocelové výztužné desky. Po absolvování 500 hodin simulovaného testování spolehlivosti silničních vibrací výrazně snižuje výrobní vady, jako jsou přerušené dráty.

4. Optimalizace RF s nízkou spotřebou: Optimalizace ztráty vysokofrekvenčního spojení snižuje spotřebu energie při přenosu zařízení ve složitém vnitřním prostředí, snižuje celkovou spotřebu energie systému, prodlužuje cykly výměny baterie u jednotlivých vozidel a snižuje frekvenci údržby na místě.

5. Flexibilní přizpůsobení a možnosti vývoje: Lze specificky vyladit podle rozměrů krytu zákazníka a vnitřního uspořádání součástí; podporuje jednoduchou komunikaci nebo integrované antény s duální funkcí kombinující komunikaci a určování polohy GNSS; délka kabelu, typ konektoru a provozní frekvenční pásmo jsou nastavitelné.

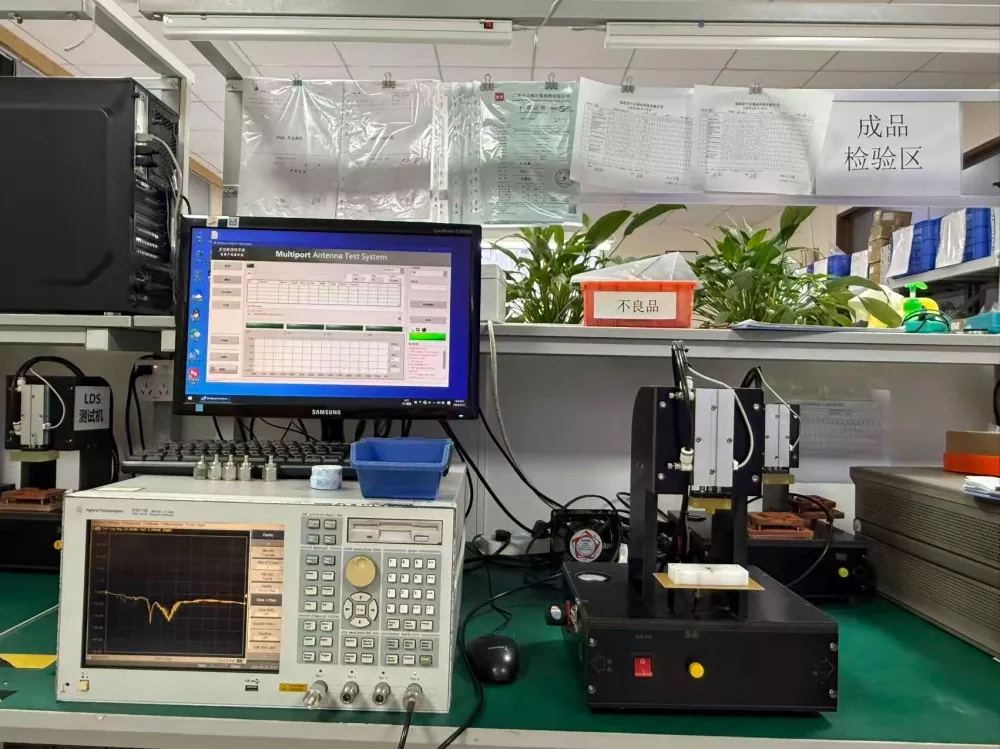

6. Sledovatelnou a ověřitelnou kvalitu: Každá šarže produktů uchovává protokoly o zkouškách mikrovlnné anechoické komory a záznamy o zkouškách stárnutí vzorků. U hromadné dodávky projektu mohou být skutečná data měření poskytnuta se zásilkou, aby byly splněny požadavky na přijetí projektu. Jako dodavatel s nezávislými schopnostmi výzkumu a vývoje můžeme dodat několik iterací prototypu během fáze vzorku.

Jak vybrat sdílenou anténu na kolo

1. Ujasněte si frekvenční pásma a funkční požadavky: Potvrďte, zda se jedná o projekt NB-IoT nebo 4G Cat.1 a zda je vyžadováno integrované duální určování polohy Beidou-GPS. Sdílené cyklistické antény s identickým vzhledem, ale neshodnými frekvenčními pásmy budou mít za následek špatný skutečný výkon při použití uvnitř zámků.

2. Vyhodnoťte prostředí vnitřní dutiny: zvažte velikost vnitřního prostoru, okolní kovové součásti a umístění baterie. Nespoléhejte se pouze na parametry samotné antény; skutečná měření musí být provedena po úplné montáži skříně, protože data na holé desce nemohou reprezentovat skutečný výkon ve skutečných projektech.

3. Předem si ověřte konstrukční požadavky: dostupné rozměry prostoru, způsob instalace a montáže, model konektoru a povolenou délku kabelu, abyste se vyhnuli nákupu součástí, které nelze sestavit.

4. Upřednostněte výrobce s možnostmi ladění RF. Běžné generické produkty nemusí být kompatibilní s tělem vašeho zámku; fyzická továrna může přeladit a optimalizovat speciálně pro vaši dutinu zámku, zatímco obchodníci obvykle nemohou dosáhnout optimalizace na úrovni dutiny.

FAQ

Q1: Znamená vyšší zisk antény vždy lepší výkon?

Odpověď: Ne. Vestavěné antény jsou uzavřeny v úzké kovové dutině; pouhé sledování vysokého zisku může vést k nesouladu impedance, což následně způsobí prudké zvýšení celkové spotřeby energie. U sdílených kol musí vestavěná anténa vyvažovat více faktorů včetně prostředí dutiny, spotřeby energie, odolnosti proti nárazům a velikosti, což vyžaduje přizpůsobení a vyladění na základě návrhu těla zámku.

Q2: Jaké jsou výhody a nevýhody vestavěných antén ve srovnání s externími anténami?

Odpověď: Výhody vestavěných antén: čistý vzhled zařízení bez odkrytých součástí, což eliminuje riziko poškození, rozbití nebo ztráty spojené s externími anténami. Nevýhody: větší rušení od vnitřních kovových částí v krytu zámku, vyžadující vyšší přesnost ladění antény. Pokud váš projekt zahrnuje rozsáhlé nasazení ve výškových budovách nebo podzemních garážích, je nezbytné důkladné testování a vyhodnocení na místě.

Q3: Můžeme vytvořit 4G komunikaci + GPS BeiDou dvoufunkční sdílenou cyklistickou anténu?

A: Podporováno. Integrovaný design se dvěma anténami snižuje vnitřní kabeláž a konektory a kabely lze přizpůsobit podle potřeby.

Q4: Jaká je zásada záruky na produkt?

Odpověď: Při běžné instalaci a používání poskytujeme záruku na elektrické poruchy samotného produktu, které nejsou způsobeny lidským poškozením. Na problémy vzniklé nesprávnou instalací, násilným taháním kabelů nebo poškozením způsobeným stlačením během montáže se však záruka nevztahuje. Poskytneme také pokyny k instalaci, které pomohou těmto problémům předejít.
