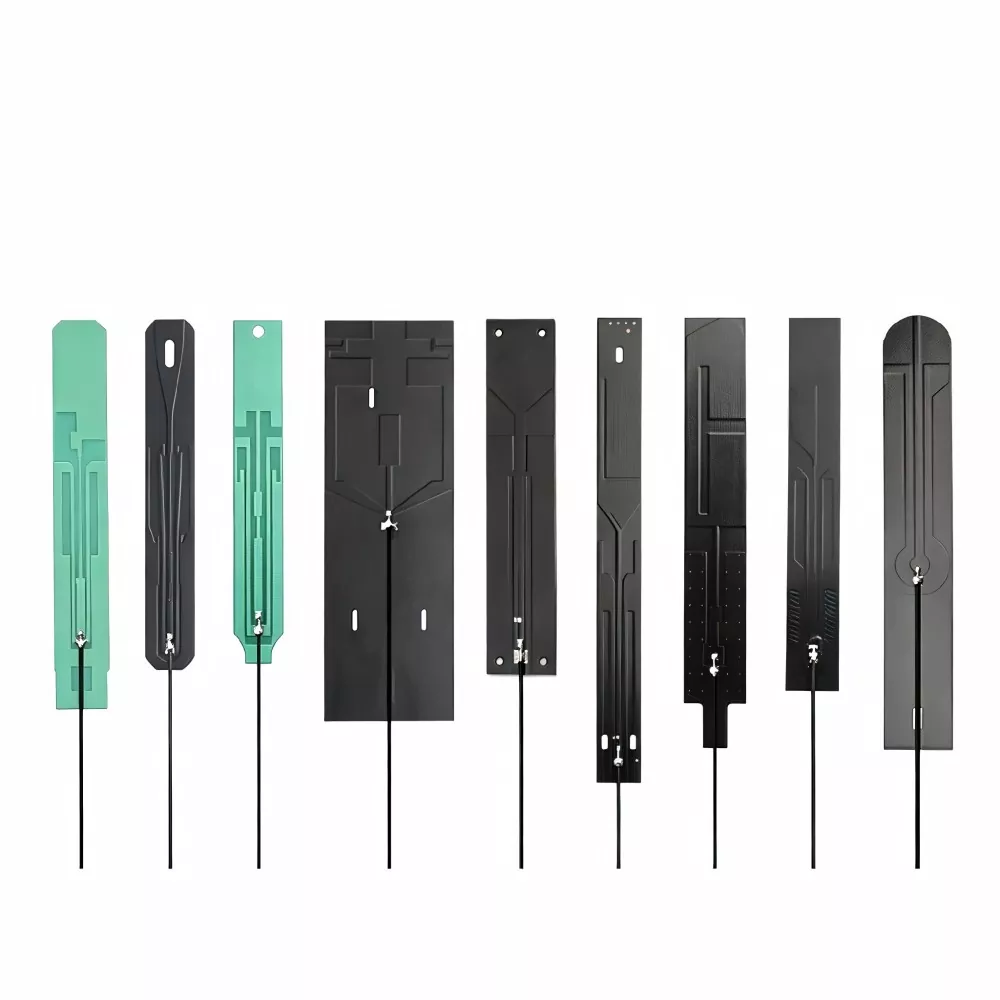

Antény FPC vs. PCB: Klíčové rozdíly pro kompaktní elektronická zařízení

Výběr antény pro kompaktní elektronické zařízení zahrnuje více než jen nalezení součásti, která vyhovuje dostupnému prostoru. Anténa musí pracovat s uspořádáním PCB zařízení, krytem, ​​provozní frekvencí a okolními součástmi.

FPC antény a PCB antény jsou dvě možnosti pro vestavěné bezdrátové návrhy. Oba lze použít v kompaktní elektronice, liší se však konstrukcí, požadavky na instalaci a tím, jak zapadají do výrobního procesu.

Pro inženýry vyvíjející IoT zařízení, tablety, nositelnou elektroniku a bezdrátové terminály může včasné pochopení těchto rozdílů pomoci vyhnout se zbytečným změnám designu během prototypování.

Co je FPC anténa?

FPC anténa používá vodivý vzor na pružném substrátu tištěného obvodu. Jeho tenká struktura umožňuje instalaci ve vhodných úzkých prostorech nebo podél určitých zakřivených povrchů uvnitř elektronického krytu.

To může být užitečné, když hlavní PCB neposkytuje dostatek vhodného prostoru pro anténu nebo když kryt zařízení vyžaduje jinou montážní polohu.

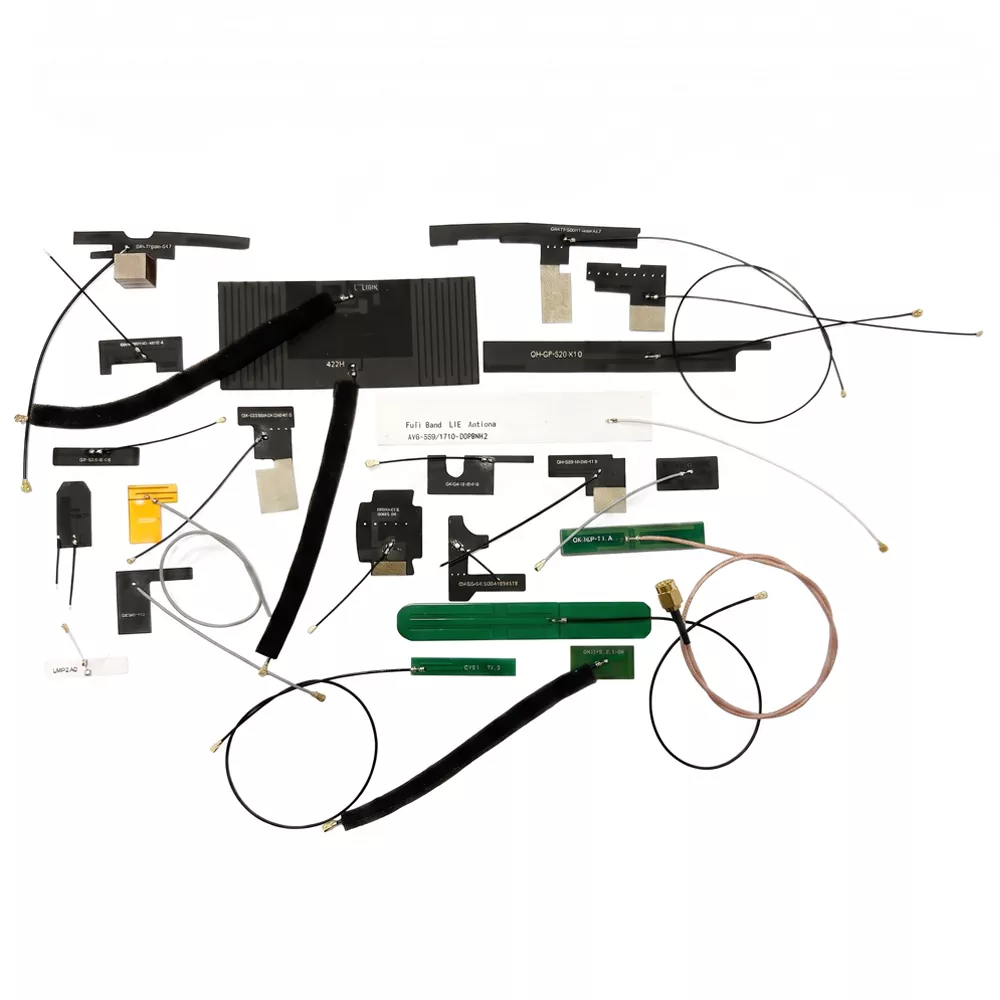

Mezi typické aplikace patří nositelná elektronika, ruční terminály, přenosná zařízení a kompaktní zařízení internetu věcí. TheDosah antény FPCod Qianmu pokrývá vestavěná anténní řešení pro různé bezdrátové aplikace se specifikacemi vybranými podle požadavků zařízení.

Při hodnocení antény FPC by měli inženýři zkontrolovat její rozměry, provozní frekvenci, možnosti kabelu a konektoru, způsob montáže a vzdálenost od blízkých kovových součástí.

Co je PCB anténa?

Anténa PCB je tvořena vodivým vzorem na desce s plošnými spoji. V závislosti na provedení může být integrován do hlavní desky plošných spojů nebo umístěn na vyhrazené desce.

Tento přístup může snížit potřebu samostatného anténního prvku, když obvodová deska má dostatek místa pro vyzařovací prvek a jeho požadovanou vůli. It is often considered for wireless modules, IoT controllers, smart home equipment, and other products with a relatively stable board layout.

Anténa PCB však není automaticky levnější nebo výkonnější variantou. Jeho výsledky závisí na geometrii antény, zemní ploše, materiálech desky, blízkých součástech a konečném krytu.

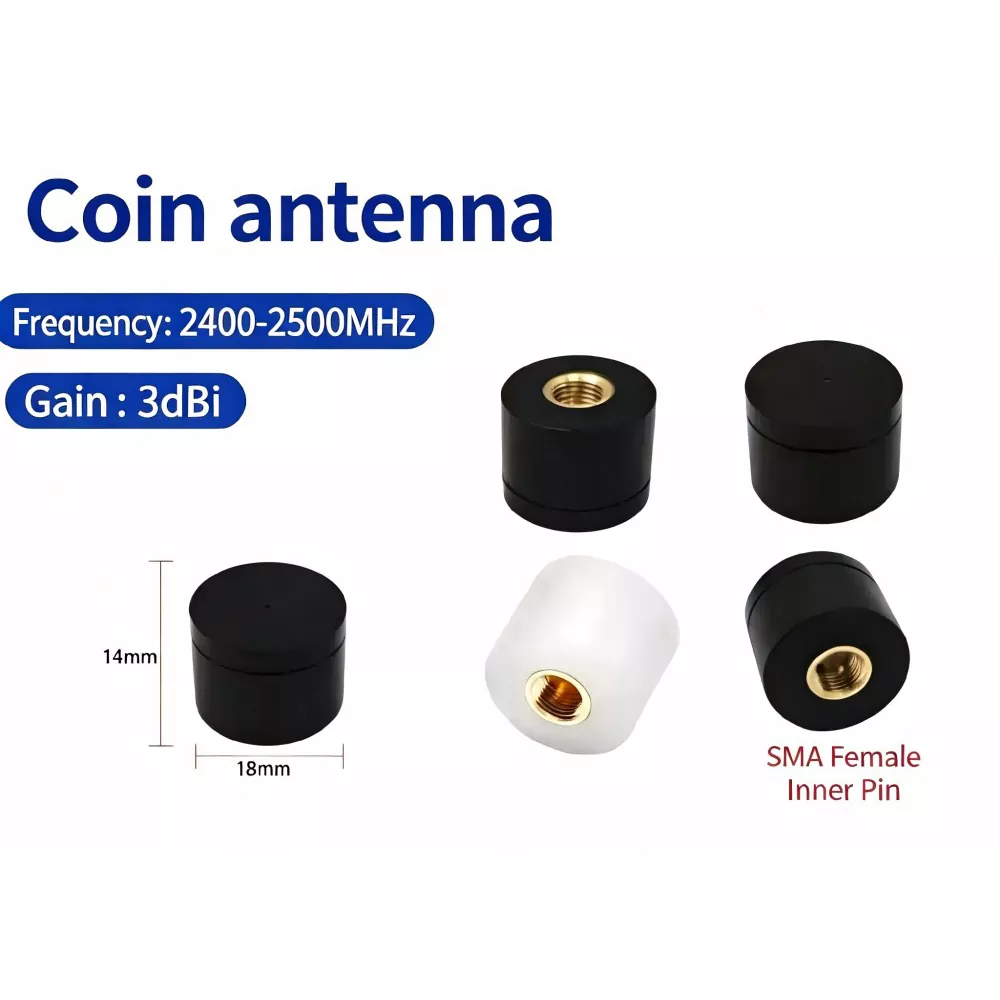

Qianmu'sřešení vestavěných anténzahrnují přístupy založené na FPC i integrované s PCB pro různé struktury zařízení.

Anténa FPC vs. Anténa PCB: Klíčové rozdíly

Praktický rozdíl je v tom, jak každá anténa zapadá do produktu. Anténa FPC poskytuje větší svobodu v umístění, zatímco anténa PCB může zjednodušit integraci, když je kolem ní navržena obvodová deska.

Žádný typ nezaručuje lepší bezdrátový výkon bez testování v zamýšleném zařízení.

1. Instalační prostor a mechanické provedení

Dostupný prostor je často prvním faktorem, který je třeba posoudit.

Anténa FPC může být umístěna podél stěny krytu nebo v úzké vnitřní oblasti za předpokladu, že jsou dodrženy limity ohybu antény, podmínky montáže a elektrické požadavky. This can be useful in devices where the battery, display, and mainboard occupy most of the available space.

Anténa PCB potřebuje vhodnou plochu na desce plošných spojů. Jeho rozvržení musí zohledňovat vyzařující prvek, základní rovinu a vzdálenost od ostatních komponent.

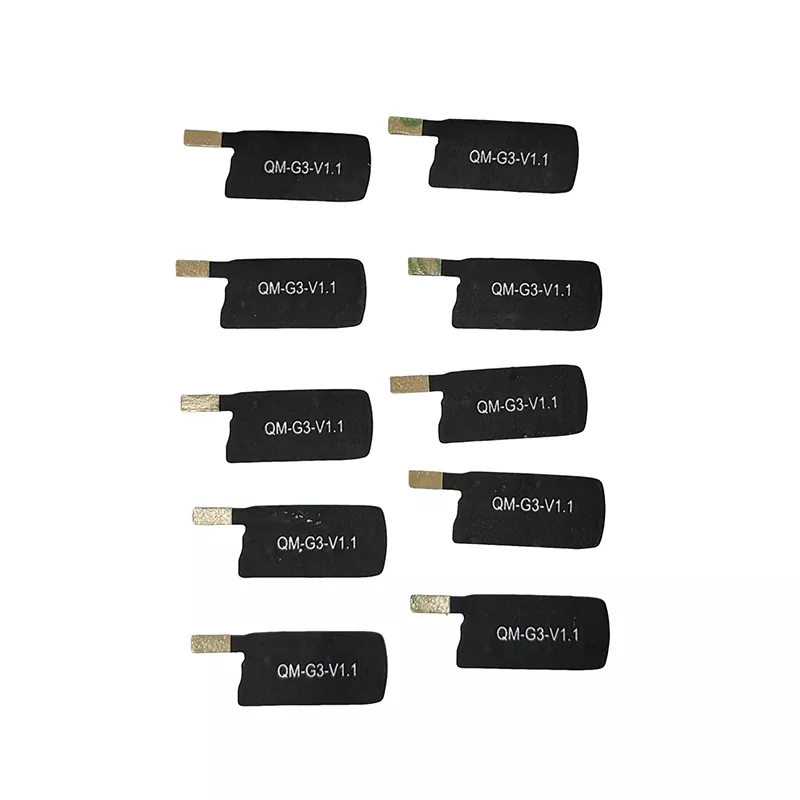

Například tablet s pevně zaplněným vnitřním uspořádáním může těžit z vyhodnocení flexibilní antény, kterou lze umístit mimo přeplněné oblasti. Qianmu'sUltratenká FPC tabletová anténaje relevantní produkt ke kontrole při posuzování tohoto typu integrace.

Konečná volba by měla být založena na kompletní mechanické konstrukci spíše než na samotných rozměrech antény.

2. RF výkon a stabilita signálu

Flexibilní anténa automaticky neposkytuje silnější příjem a anténa integrovaná do PCB nemusí být nutně stabilnější.

Výkon závisí na provozní frekvenci, geometrii antény, přizpůsobení impedance, referenční zemi, materiálech krytu a okolních součástech. Nainstalovanou anténu mohou ovlivnit baterie, kovové držáky, displeje a kabely.

Před výběrem antény by měli inženýři potvrdit následující parametry:

• Provozní frekvence a požadovaná šířka pásma

• Impedance a VSWR

• Zisk a vyzařovací diagram

• Světlá vzdálenost mezi zemí a anténou

• Požadavky na konektor a napájecí kabel

• Výkon v hotovém krytu

U kompaktních bezdrátových zařízení je zvláště důležité testování antény ve skutečné instalační poloze. Výsledky získané ze samostatné antény nemusí představovat její výkon poté, co je anténa smontována do konečného produktu.

3. Výrobní náklady a montáž

Celková cena závisí na celkovém návrhu zařízení, nejen na ceně antény.

Anténa PCB může snížit počet samostatných součástí a montážních kroků, pokud se hodí ke stávajícímu rozložení desky. Pokud však návrh vyžaduje změny rozměrů desky plošných spojů, směrování nebo umístění součástí, mohou tyto změny zvýšit vývojovou práci.

Anténa FPC je samostatná součást a může vyžadovat další upevňovací materiály, kabel nebo konektor. Nicméně může být praktičtější, když se vyhne zásadnímu přepracování PCB nebo krytu.

U projektů OEM porovnejte následující náklady:

• Výroba antén

• Úpravy PCB a skříně

• Kabely, konektory a montážní materiál

• Montáž a kontrola

• Testování prototypů a RF tuning

• Objem výroby a očekávaná poptávka

Vyžádání cenových nabídek na základě stejných technických požadavků poskytuje užitečnější srovnání než posuzování dvou technologií podle jejich cen základních komponent.

4. Která anténa je vhodná pro vaši aplikaci?

Vhodné provedení závisí na fyzické struktuře zařízení a požadavcích na bezdrátové připojení.

Nositelná a přenosná zařízení:FPC anténa může stát za zhodnocení, když je kryt zakřivený nebo vnitřní uspořádání ponechává omezený prostor pro pevnou konstrukci antény.

Chytrá domácnost a produkty IoT:Obě možnosti mohou být vhodné. Rozhodnutí závisí na bezdrátovém standardu, rozložení desky, krytu a procesu montáže.

Průmyslová bezdrátová zařízení:Anténa PCB může dobře fungovat, když je rozložení desky pevné a je k dispozici dostatečný prostor. Při omezeném prostoru pro montáž může být užitečná anténa FPC.

Tabletové a ruční terminály:Flexibilní anténa může poskytnout další možnosti polohování, zejména když je vnitřní konstrukce přeplněná. Konečná volba stále vyžaduje ověření RF.

Qianmu'ssortimentzahrnuje kategorie interní a externí antény pro různé bezdrátové aplikace. Kontrola dostupných struktur produktu spolu s výkresy zařízení může pomoci zúžit vhodné možnosti.

5. Jaké informace jsou potřebné pro vlastní anténu?

Před vyžádáním nabídky nebo prototypu si připravte klíčové detaily zamýšlené aplikace:

1. Frekvenční pásmo:Zadejte požadované provozní frekvence a bezdrátové standardy.

2. Dostupné rozměry:Poskytněte maximální velikost antény a dostupnou instalační plochu.

3. Struktura zařízení:Sdílejte výkresy plošných spojů, rozměry krytu a polohy blízkých kovových součástí nebo baterií.

4. RF požadavky:Identifikujte cílovou impedanci, šířku pásma, PSV, zisk a další použitelná kritéria výkonu.

5. Způsob připojení:Potvrďte, zda návrh potřebuje přímé připojení PCB, koaxiální kabel, konektor IPEX nebo jiné rozhraní.

6. Požadavky na testování:Uveďte všechna požadovaná měření RF nebo ověření na úrovni produktu.

7. Výrobní plán:Uveďte množství prototypu, očekávaný objem objednávky a plán vývoje.

Tyto podrobnosti pomáhají určit, zda je pro projekt vhodná FPC anténa, PCB anténa nebo jiná vestavěná anténní struktura.

Často kladené otázky

Je FPC anténa lepší než PCB anténa?

Ne v každé aplikaci. FPC antény poskytují větší flexibilitu ve fyzickém umístění, zatímco PCB antény mohou zjednodušit integraci, když rozložení desky poskytuje dostatečný prostor. The right choice depends on the device structure and RF requirements.

Mohou antény FPC a PCB podporovat Wi-Fi a Bluetooth?

Ano. Oba mohou být navrženy pro Wi-Fi a Bluetooth aplikace, včetně produktů 2,4 GHz. Kompatibilita závisí na konstrukci antény, šířce pásma, přizpůsobení a podmínkách instalace.

Stojí PCB anténa vždy méně?

Ne. Anténa PCB může snížit práci na samostatných součástkách a montáži, ale přepracování desek plošných spojů může zvýšit náklady na vývoj. FPC anténa může být ekonomičtější, když se vyhne velkým změnám na základní desce nebo krytu.

Co ovlivňuje výkon vestavěné antény?

Provozní frekvence, geometrie antény, zemní plocha, impedanční přizpůsobení, materiály krytu a blízké komponenty, to vše může ovlivnit výkon. Testování v hotovém zařízení je nezbytné.

Může Qianmu poskytnout přizpůsobenou anténu FPC?

Stránka antény FPC společnosti Qianmu popisuje dostupné možnosti přizpůsobení, včetně rozměrů, frekvence, konektorů, kabelů a způsobů instalace. The final specifications should be confirmed against the project's RF and mechanical requirements.

Výběr mezi FPC a PCB anténami

Rozhodnutí mezi FPC anténou a PCB anténou by mělo začít s uspořádáním zařízení, provozní frekvencí a požadovaným bezdrátovým výkonem. Installation flexibility, assembly steps, and total development cost should then be assessed together.

U kompaktních elektronických produktů může včasné potvrzení polohy antény a testování konstrukce v jejím zamýšleném pouzdře snížit změny, kterým se později ve vývoji vyhnout nedá.

Chcete-li vyhodnotit vhodnou možnost, přečtěte si anténní řešení Qianmu FPC a další možnosti vestavěné antény vedle požadavků vašeho zařízení.
