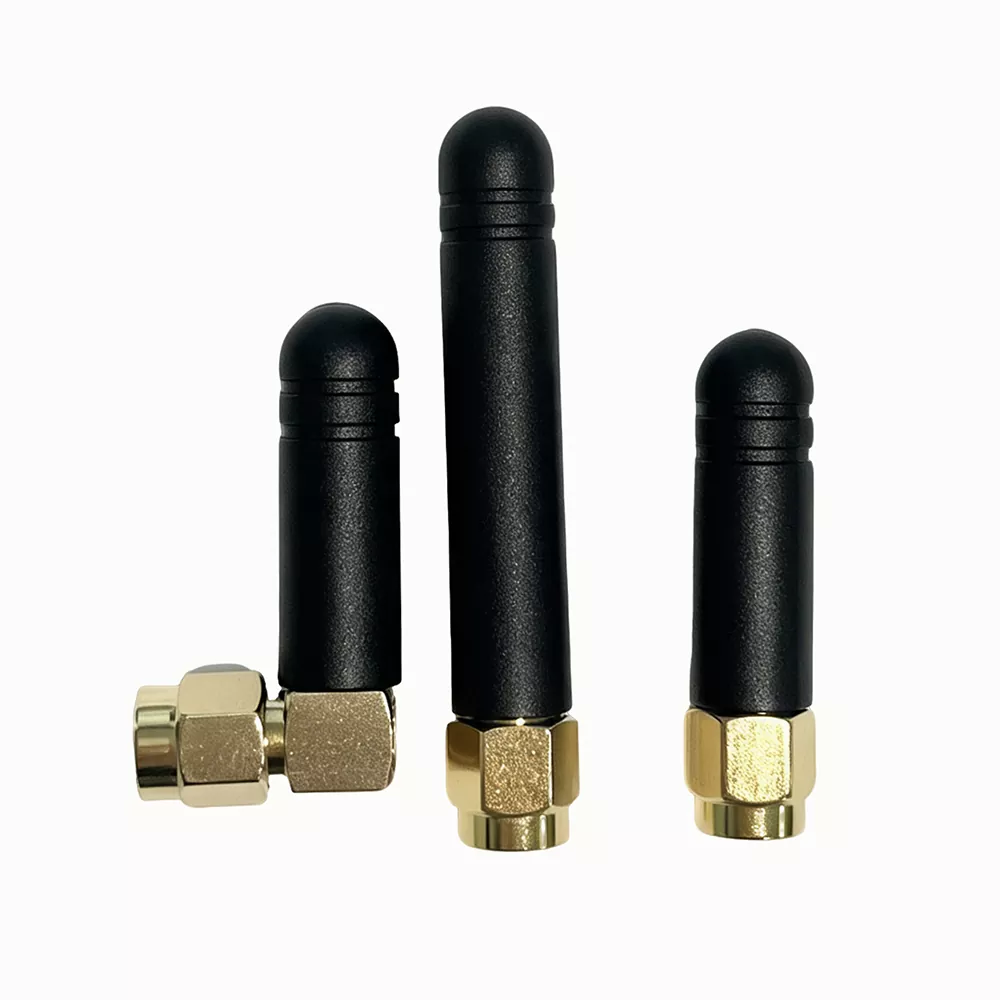

Anténa Lora

LoRa Antenna je 433MHz a 868–920MHz průmyslová IoT RF externí prutová anténa určená pro komunikaci s rozprostřeným spektrem na velké vzdálenosti.

Tato anténa vyvinutá společností Qianmu Communication využívá dělenou vnější tyčovou strukturu, kterou lze flexibilně instalovat na kryty zařízení, sloupy a krabice, čímž se snižuje ztráta stínění signálu způsobená kovovými skořepinami, stěnami a základními deskami.

Používá jednodílný lisovaný oscilátor z čisté mědi a pouzdro z PVC odolného vůči povětrnostním vlivům, které přesně pokrývá nízké pásmo 433 MHz a globální pásmo ISM 868–920 MHz.

Díky stabilnímu dávkovému výkonu je LoRa Antenna vhodná pro projekty sítí IoT s nízkou spotřebou na velké vzdálenosti.

Pracovní princip

Qianmu Communication 433/868–920MHz LoRa Anténa využívá konstrukci segmentovaného rezonančního oscilátoru v kombinaci s všesměrovým RF zářením pro dosažení dálkového přenosu a příjmu signálu.

Vnitřní struktura obsahuje RF konektor, impedanční přizpůsobovací oscilátor, izolační stínící vrstvu a vodotěsné ochranné pouzdro. Všechny výkonnostní parametry jsou testovány firemní RF laboratoří pomocí vektorového síťového analyzátoru.

1. Dvoupásmový segmentovaný rezonanční design

Anténa integruje dva nezávisle přizpůsobené oscilátory pro nízkofrekvenční pásmo 433 MHz a pásmo ISM 868–920 MHz. Naměřená celopásmová VSWR je ≤1,3, což zajišťuje stabilní rezonanci v obou frekvenčních rozsazích.

Jedna anténa podporuje dvě běžná komunikační pásma LoRa bez nutnosti samostatného inventáře.

2. Design všesměrového záření 360°

Symetrická tyčovitá struktura oscilátoru poskytuje rovnoměrné horizontální vyzařování s kolísáním ≤1dB a snižuje slepá místa signálu.

Při stejném vysílacím výkonu je naměřená přenosová vzdálenost v otevřeném prostoru 2,8krát delší než u vestavěné antény zařízení, což podporuje vícesměrné síťové propojení zařízení bez nerovnováhy signálu.

3. Kovové stínění a anti-interferenční konstrukce

Měděné stínící kroužky jsou integrovány do základny antény pro snížení elektromagnetického rušení ze základních desek brány, průmyslových motorů a napájecích kabelů.

V prostředí se silným rušením, jako jsou továrny a rozvodny, je ztráta naměřených datových paketů snížena o 65 %, což zajišťuje stabilní přenos dat IoT.

4. Venkovní konstrukce odolná proti povětrnostním vlivům

Anténa má zesílený vodotěsný kryt z PVC s utěsněnými pryžovými těsněními. Prošel 72hodinovými testy cyklického stárnutí a testy odolnosti proti dešťové vodě od -40°C do +70°C.

Oscilátor zůstává chráněn před oxidací s frekvenční odchylkou v rozmezí ≤±2MHz a udržuje stabilní venkovní výkon.

5. Přizpůsobení standardní impedance 50Ω

Anténa využívá přesné tovární nastavení impedance a podporuje standardní RF rozhraní pro LoRa zařízení.

Snižuje odraz signálu způsobený nesouladem impedance, snižuje přenosový výkon zařízení o 12 % a prodlužuje životnost baterie terminálu.

Kompatibilní s podpůrnými zařízeními

Tato anténa LoRa má silnou RF kompatibilitu a lze ji přímo připojit k velké většině iot komunikačních terminálů s nízkou spotřebou bez adaptérového příslušenství

1. LoRa komunikační hostitel: 433MHz LoRa brána, 868/915MHz průmyslový LoRa koncentrátor, venkovní LoRa akviziční základnová stanice, bezdrátový přenos dat rádiem

2. Inteligentní snímací terminály: Snímač teploty a vlhkosti půdy, sonda pro sledování kvality vody, hlásič kouře plyn/požár, sběrač tlaku hladiny kapaliny

3. Zařízení průmyslového internetu věcí (iot): terminál pro sběr dat z dílny, bezdrátový kanban na výrobní lince, hostitel pro umístění skladového zboží

4. Příslušenství pro chytré město: ovladač pouliční lampy s jednou lampou, parkovací magnetický detektor, monitor stavu krytu šachty, hostitel venkovního bezpečnostního alarmu

5. Komponenty RF příslušenství: RF napáječe, děliče výkonu signálu, moduly zesílení RF relé

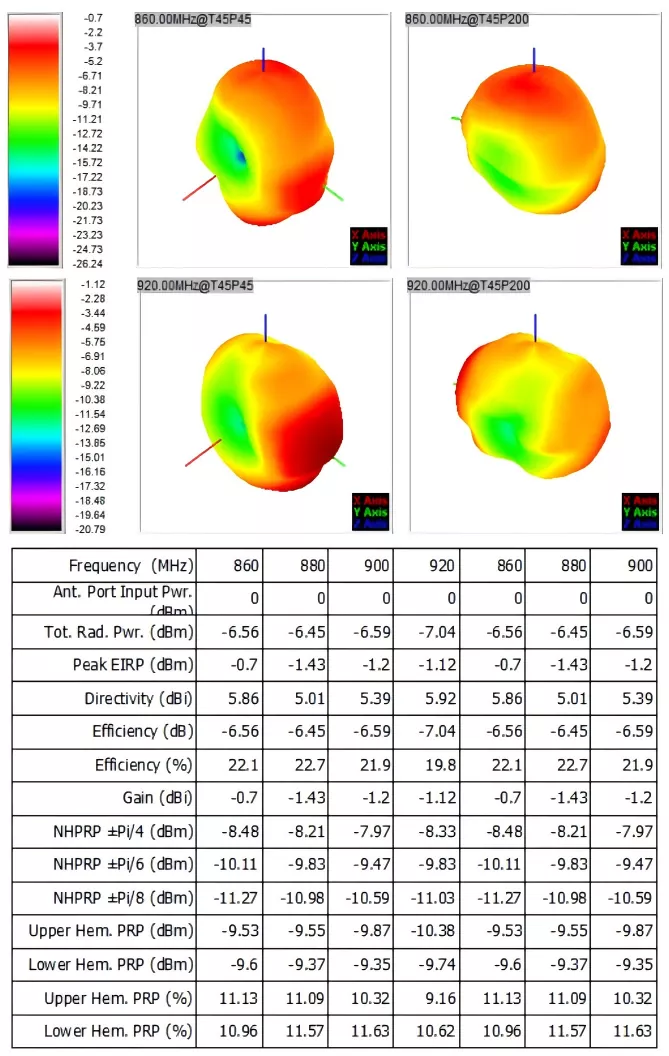

Standardizované technické specifikace

Všechny parametry jsou výsledky interních RF anechoických komorových testů. Každá šarže antén LoRa je dodávána s papírovým továrním zkušebním listem, který lze použít pro přijetí projektu, vývozní celní prohlášení, ověření kvalifikace strany A:

Průvodce nákupem

Mnoho nákupčích internetu věcí a vývojoví inženýři vybírá modely hlavně na základě ceny, což může mít za následek nedostatečnou přenosovou vzdálenost, venkovní poškození, přepracování projektu a později zvýšené náklady.

Při nákupu antény Qianmu Communication LoRa Antenna lze model vybrat podle čtyř klíčových faktorů:

1. Vyberte možnost Podle požadavků na frekvenční pásmo

Pro evropský export a domácí komunální projekty je preferováno pásmo 868MHz. Pásmo 433 MHz je vhodné pro domácí zemědělské aplikace a průmyslová senzorová zařízení 433 MHz.

Pro projekty vícepásmových hybridních sítí zvolte 433/868–920 MHz dvoupásmové externí antény LoRa pro podporu různých zařízení s jednou anténou.

2. Vyberte možnost Podle provozního prostředí

Pro vnitřní suché místnosti a kanceláře lze vybrat standardní modely podle podmínek použití.

Pro venkovní zemědělskou půdu, obecní pouliční lampy a pobřežní prostředí s vysokou vlhkostí nebo solí si vyberte vodotěsné modely IP65 a odolné vůči povětrnostním vlivům, abyste zabránili vnikání vody a poruchám.

V oblastech s teplotami pod nulou v severních oblastech potvrďte, že produkt podporuje provoz při nízkých teplotách ≥-40 °C.

3. Vyberte možnost Podle požadavků na přenosovou vzdálenost

Pro vnitřní zařízení na krátkou vzdálenost lze zvolit antény s nízkým ziskem.

Pro venkovní monitorovací aplikace na zemědělské půdě a v parcích pokrývajících několik kilometrů by měly být použity dvoupásmové antény s vysokým ziskem, aby se snížily investice do brány.

4. Vyberte možnost Podle požadavků projektu

Pro laboratorní testování a krátkodobé projekty lze zakoupit malá množství standardních modelů.

Pro dlouhodobé rozsáhlé projekty, jako jsou chytrá města a chytré zemědělství, lze zvolit hromadné přizpůsobení pomocí sítotiskových log a vyhrazených rozhraní, aby se zachoval konzistentní vzhled zařízení a snížily se dlouhodobé náklady na provoz a údržbu.

FAQ

Q1: Podporuje tato externí anténa LoRa současně frekvenční pásma 433 MHz i 915 MHz?

A1: Externí anténa LoRa společnosti Qianmu Communication pokrývá celý rozsah 430-440MHz, 860-930MHz a je dokonale kompatibilní s běžnými ISM pásmy 433MHz, 868MHz a 915MHz. Jedna anténa může být přizpůsobena LoRa zařízením v různých regionech.

Q2: Lze anténní rozhraní, pouzdro LOGO a exportní balení přizpůsobit?

A2: Plně přizpůsobitelné. Jako zdrojová továrna můžeme na požádání nahradit různé typy RF rozhraní, jako je SMA/BNC/N/IPEX, podporovat sítotisk LOGA zákaznické značky na plášti, vlastní neutrální anglickou exportní barevnou krabici a lze flexibilně sjednat minimální objednací množství pro vlastní objednávky OEM/ODM.

Q3: Jak můžeme potvrdit skutečnou přenosovou vzdálenost externí antény LoRa? Můžeme poskytnout naměřená data?

A3: Ano. Každá šarže externích antén LoRa je dodávána se zprávou o zkoušce radiofrekvenční bezodrazové komory.
