NFC anténa

Co je měkká anténa s integrovanou NFC? Co je aktivní anténa?

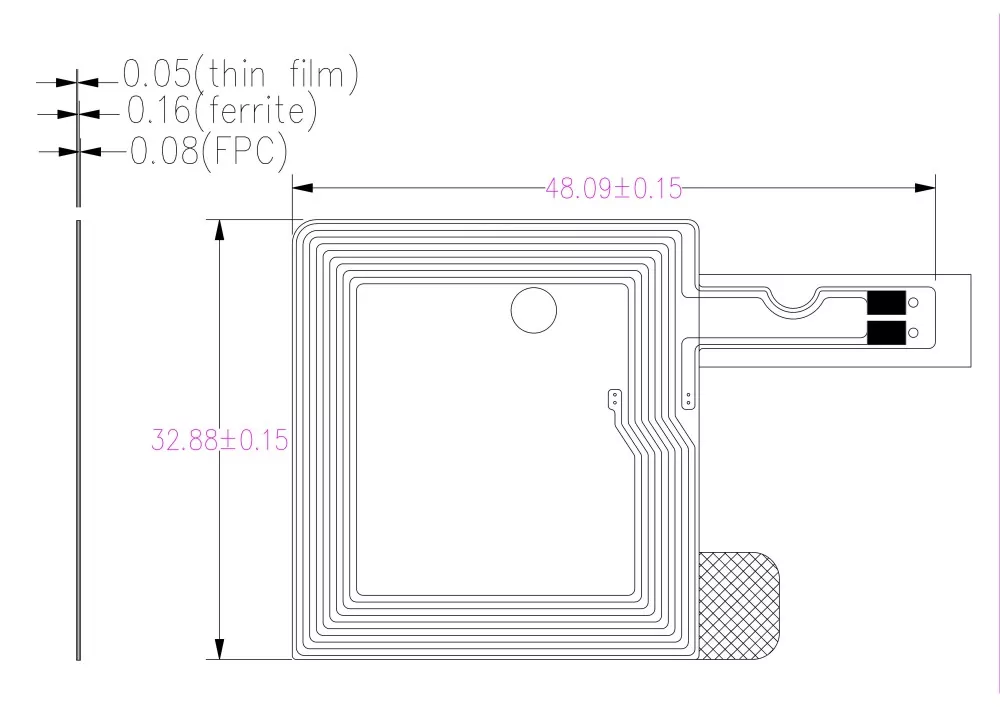

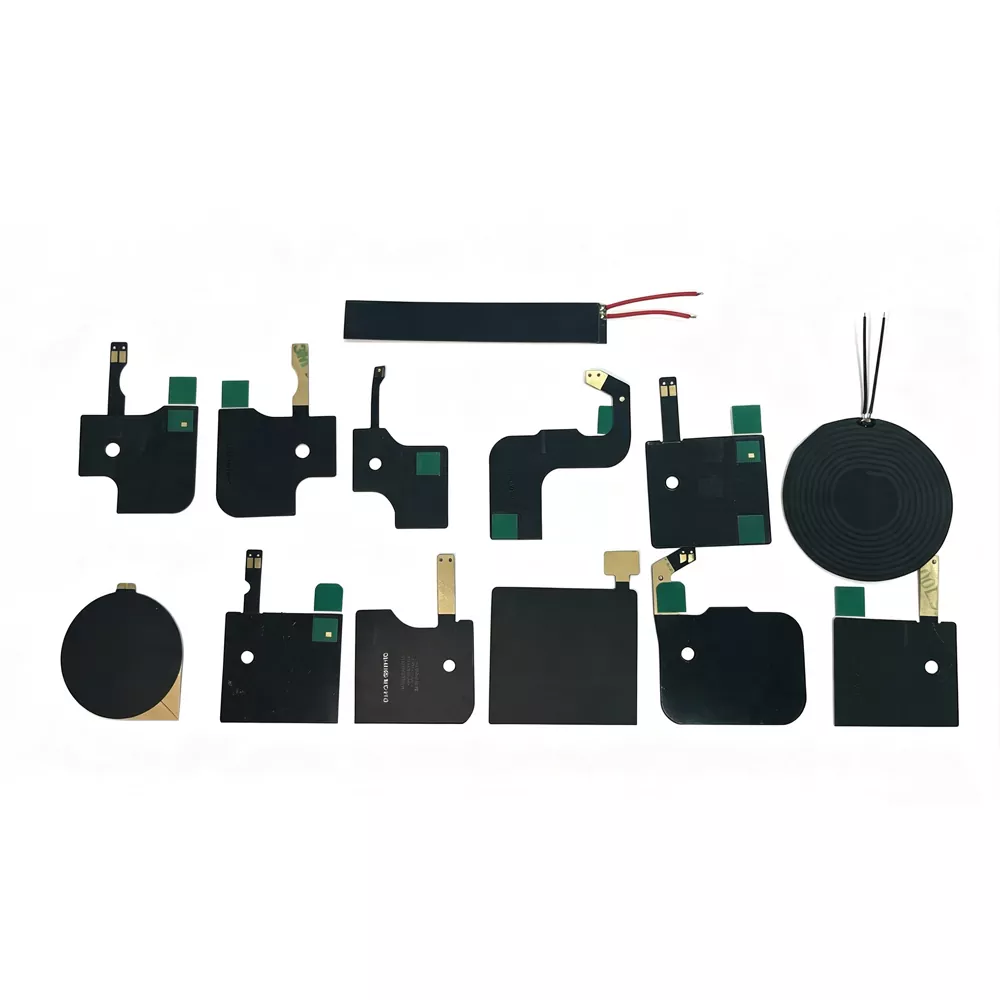

Vestavěná měkká anténa 1.1 NFC (flexibilní anténa FPC)

Vestavěná flexibilní anténa NFC (NFC Flexible Printed Circuit Antenna) je typ antény NFC vyrobený na substrátu flexibilní desky s plošnými spoji (FPC) a navržený pro provoz ve frekvenčním pásmu 13,56 MHz. Využívá elektrolytickou měď jako vodivý materiál cívky a využívá přesný proces leptání k vytvoření přizpůsobených vzorů cívky se specifickými závity a geometrickými strukturami. V kombinaci s feritovým magnetickým filmem jako izolační vrstvou lze tuto flexibilní anténu snadno integrovat do elektronických zařízení pomocí lepicích nebo odlepovacích montážních řešení 3M.

Základní komponenty:

- FPC substrát:Flexibilní materiál obvodové desky, který poskytuje lehké a ohebné vlastnosti, s tloušťkou v rozmezí 0,14–0,27 mm.

- Měděná cívka:Struktura cívky, vyrobená z elektrolytického leptání mědi, určuje indukčnost antény a výkon rezonanční frekvence.

- Feritová vrstva:Magnetický materiál s vysokou permeabilitou, který snižuje interferenci kovů, zlepšuje izolaci magnetického pole a zlepšuje směrovost přenosu signálu.

- Lepicí vrstva:Používá originální lepicí materiály 3M, které nabízejí spolehlivou pevnost spoje a vynikající odolnost vůči vysokým teplotám.

- Způsoby připojení:Podporuje různé možnosti připojení, včetně svorek IPEX, pájecích hlav, pružinových kontaktů a dalších přizpůsobených rozhraní.

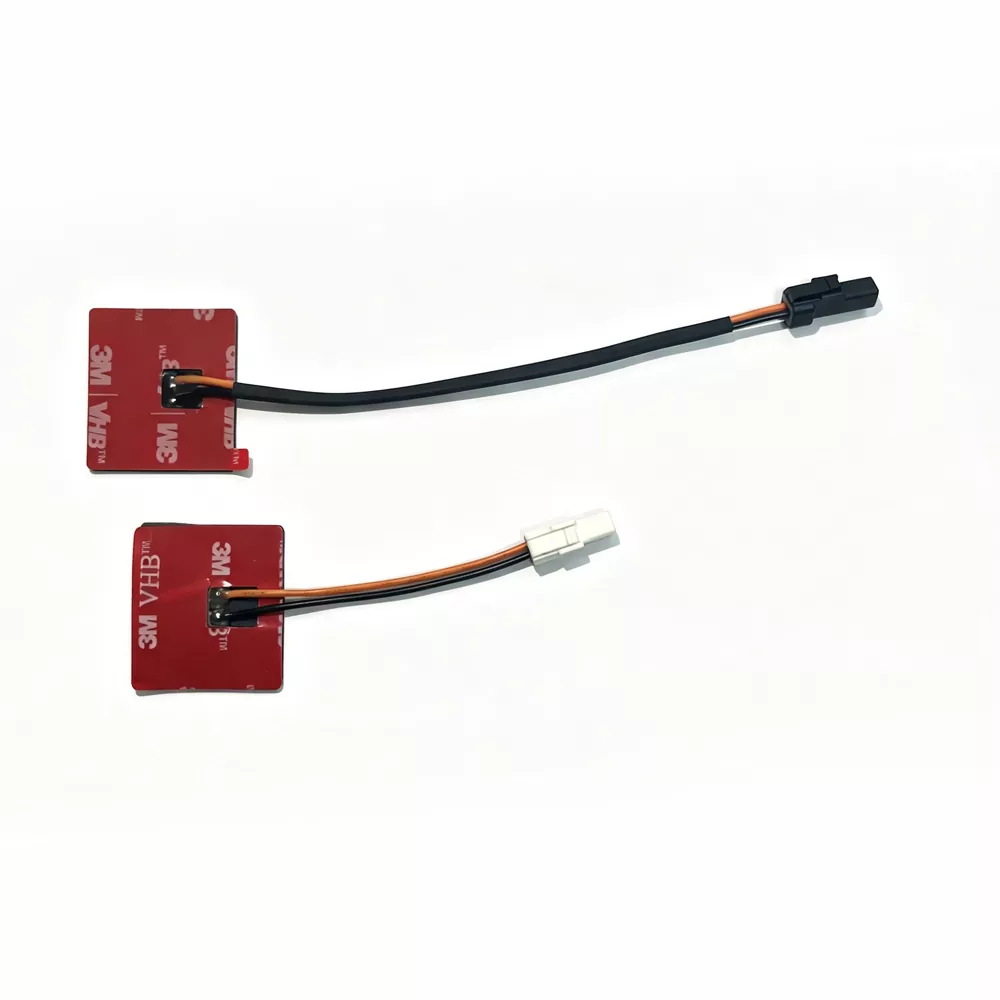

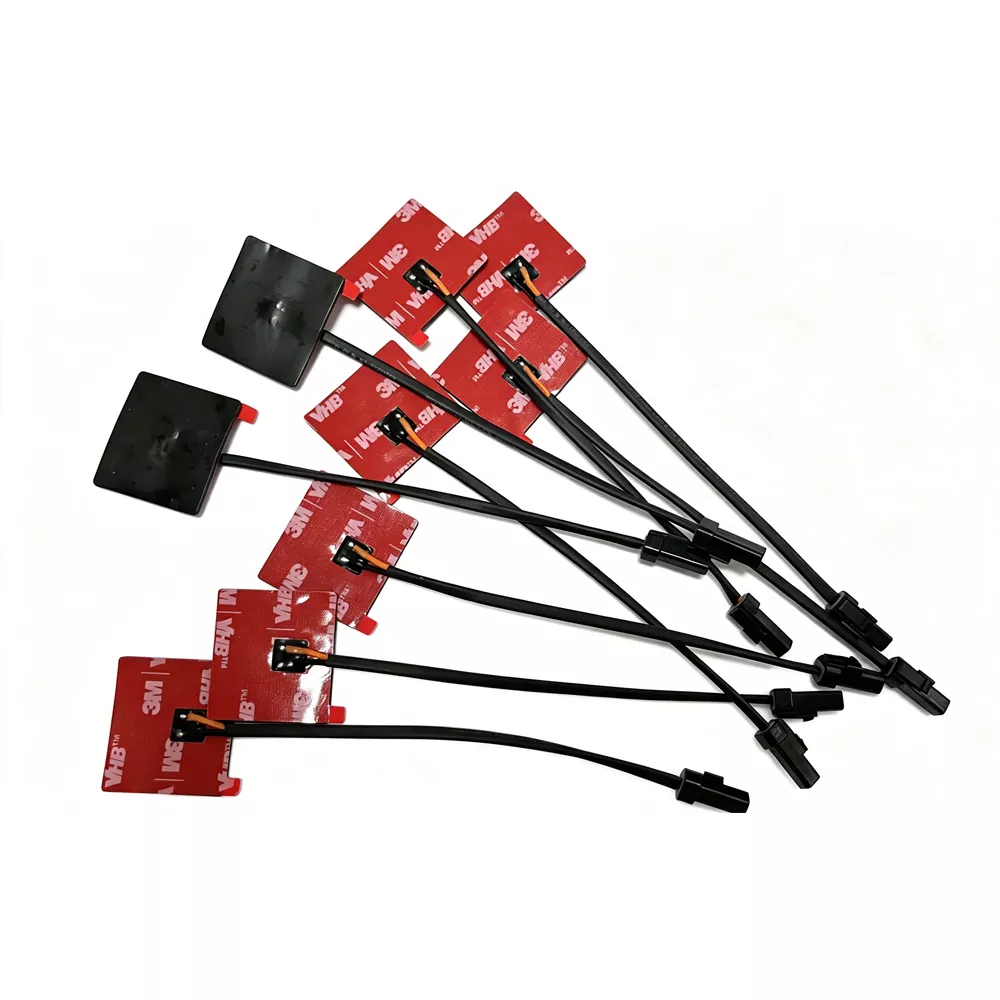

1.2 NFC aktivní anténa

Aktivní anténa NFC označuje anténní systém, který na základě konvenční antény NFC integruje aktivní bezkontaktní frontend nebo obvody pro zesílení/napájení signálu.

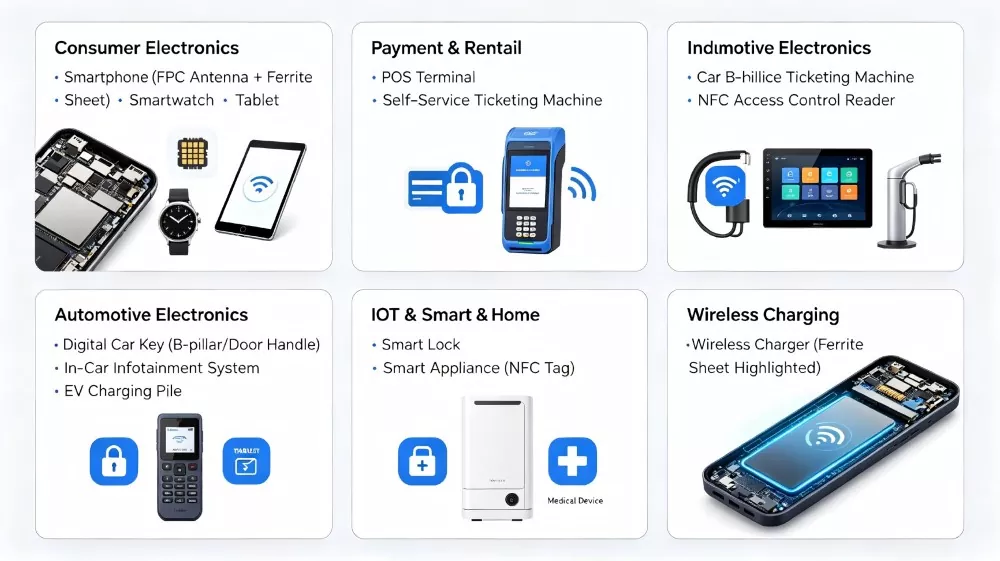

Použitelná zařízení

Proč si vybrat NFC anténu Qianmu Communication?

1. Ultratenký, flexibilní design – tloušťka pouhých 0,14–0,27 mm, dokonale se hodí pro ultratenká zařízení a požadavky na flexibilní instalaci.

2. Feritová izolační vrstva - Včetně standardního feritu, účinně stínící proti interferenci z kovového prostředí.

3. Více způsobů instalace – podporuje různé možnosti včetně 3M adhezivního podkladu (snímatelné lepidlo), IPEX terminálů a pájení.

4. Širokoteplotní provoz - Rozsah provozních teplot: -40 ℃ až +85 ℃

5. Plně v souladu s normami – splňuje environmentální normy RoHS

6. Přizpůsobené služby – Plně přizpůsobitelná podpora pro rozměry, tvary, otáčky cívky, hodnoty indukčnosti a další.

7. Rychlé dodání - Rychlá výroba vzorků a efektivní dodávka hromadné výroby.

8. Profesionální podpora simulace - Poskytování elektromagnetických simulací a doporučení optimalizace celého stroje.

RF chování a úvahy na úrovni systému

Výkon NFC antény závisí nejen na jejích základních elektrických specifikacích, ale také na celkovém elektromagnetickém prostředí vytvořeném konečnou strukturou zařízení. Faktory jako výběr materiálu, vnitřní uspořádání a okolní komponenty mohou významně ovlivnit účinnost antény a stabilitu komunikace.

1. Efekt rozladění kovů

Pokud je anténa instalována v blízkosti kovových součástí, včetně baterií, stínících krytů nebo mechanických rámů, mohou indukované vířivé proudy změnit elektromagnetické charakteristiky a posunout rezonanční frekvenci. Bez řádné feritové izolace může tento efekt rozladění způsobit rezonanční odchylku, nižší výkon vazby a sníženou spolehlivost komunikace.

2. Funkce feritové vrstvy při stabilizaci pole

Feritová magnetická vrstva poskytuje více než jen ochranu proti rušení. Funguje také jako vodicí vrstva magnetického toku tím, že směřuje magnetické pole k nekovové straně antény. To pomáhá zlepšit účinnost vazby, optimalizovat přenos signálu a minimalizovat energetické ztráty v aplikacích, kde jsou kovové součásti v blízkosti.

3. Citlivost impedančního přizpůsobení

Systémy NFC pracující na frekvenci 13,56 MHz vyžadují přesné přizpůsobení impedance kvůli jejich citlivosti na změny v konstrukci krytu, tloušťce lepidla a deformaci cívky. Malé odchylky v mechanické struktuře mohou ovlivnit rezonanční bod a výkon Q-faktoru, takže po integraci antény je nutné ladění na úrovni systému.

4. Spojení s architekturou zařízení

Výkon antény je také ovlivněn dielektrickými charakteristikami okolních materiálů, včetně plastových pouzder, skleněných krytů a vrstvených struktur PCB. Materiály s vyššími dielektrickými konstantami mohou zavádět další parazitní kapacitu, což má za následek užší šířku pásma a sníženou komunikační rezervu.

5. Vliv aktivního vs pasivního systému

U aktivních konfigurací NFC antény budicí obvod přímo ovlivňuje rozložení a sílu elektromagnetického pole. Ačkoli tento přístup může prodloužit komunikační vzdálenost, zvyšuje také citlivost na změny zátěže a vyžaduje přesnější kontrolu uzemnění, stínění a celkového návrhu systému.

Technické specifikace

Ve srovnání s kolegy: odlišující se výhody Qianmu Communications

Průvodce instalací

Instalace s lepidlem (flexibilní anténa FPC)

Toto je nejběžněji používaný způsob instalace antény NFC:

Kroky instalace:

1. Očistěte povrch - Použijte alkoholový hadřík k vyčištění oblasti instalace (vnitřní povrch krytu zařízení nebo povrch baterie), ujistěte se, že je bez oleje a prachu.

2. Odloupněte snímatelnou fólii - opatrně odstraňte lepicí ochrannou fólii 3M ze zadní části antény.

3. Vyrovnání a umístění - Anténu srovnejte s určeným místem instalace a ujistěte se, že oblast cívky není ničím blokována.

4. Pevně ​​a rovnoměrně přitlačte – od středu k okrajům, abyste odstranili vzduchové bubliny.

5. Vytvrzování a čekání - Nechejte 24 hodin odstát, abyste dosáhli optimální pevnosti spoje.

Poznámky k instalaci:

Zákaznické recenze

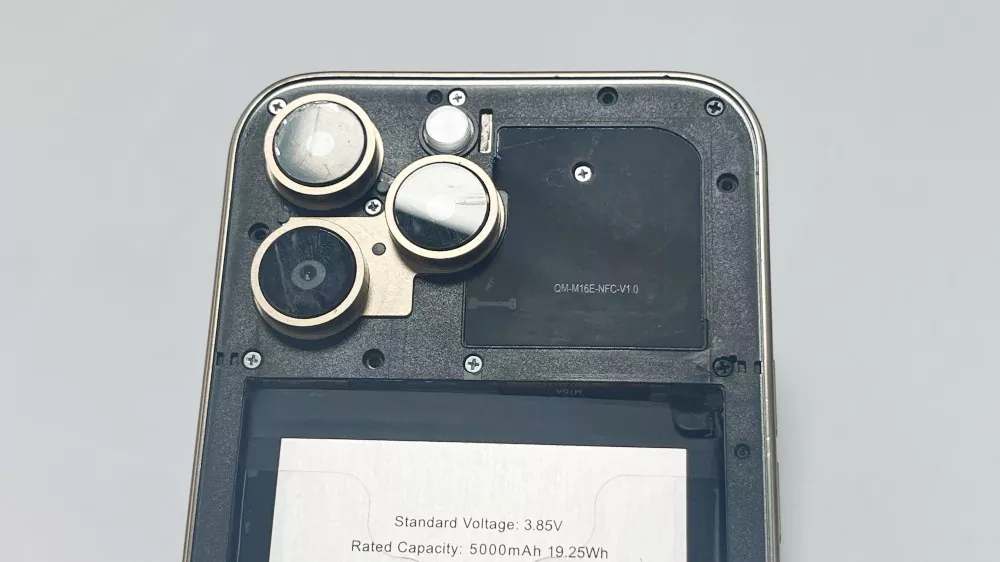

"Vestavěná měkká anténa NFC od společnosti Qianmu Communications prokázala stabilní výkon v našem novém modelu smartphonu a dosáhla čtecího rozsahu 85 mm. Feritová vrstva účinně chrání před rušením baterie a konzistence kvality v rámci hromadné výroby je vynikající." - Značkový výrobce, Shenzhen Junge Technology Co., Ltd.

"Aktivní NFC antény používané v POS terminálech vyžadují vysokou spolehlivost a silná RF pole. Produkty Qianmu Communication prošly naším přísným testováním EMVCo a již jsme zakoupili více než 300 000 jednotek." – Guangzhou Zhonghaida Satellite Navigation Technology Co., Ltd. Výrobce platebního terminálu

FAQ

Q1: Jaká je pracovní frekvence vestavěné měkké antény v NFC?

Odpověď: NFC pracuje v mezinárodně standardizovaném frekvenčním pásmu 13,56 MHz ±7 kHz, které se běžně používá v komunikačních systémech blízkého pole pro bezdrátový přenos dat na krátkou vzdálenost.

Q2: Jaká je typická čtecí vzdálenost?

Odpověď: Komunikační dosah je obecně omezen na několik centimetrů, obvykle kolem 5–8 cm, v závislosti na konstrukci antény, struktuře zařízení a podmínkách instalace.

Q3: Kdy je vyžadována anténa NFC s feritovým jádrem?

Odpověď: Pokud je třeba anténu nainstalovat na povrch baterie, v blízkosti kovového krytu nebo v prostředí s kovovými součástmi, je nezbytné použít anténu vybavenou feritovou vrstvou. Feritová vrstva může účinně izolovat zpětnou interferenci vířivých proudů způsobenou kovem.

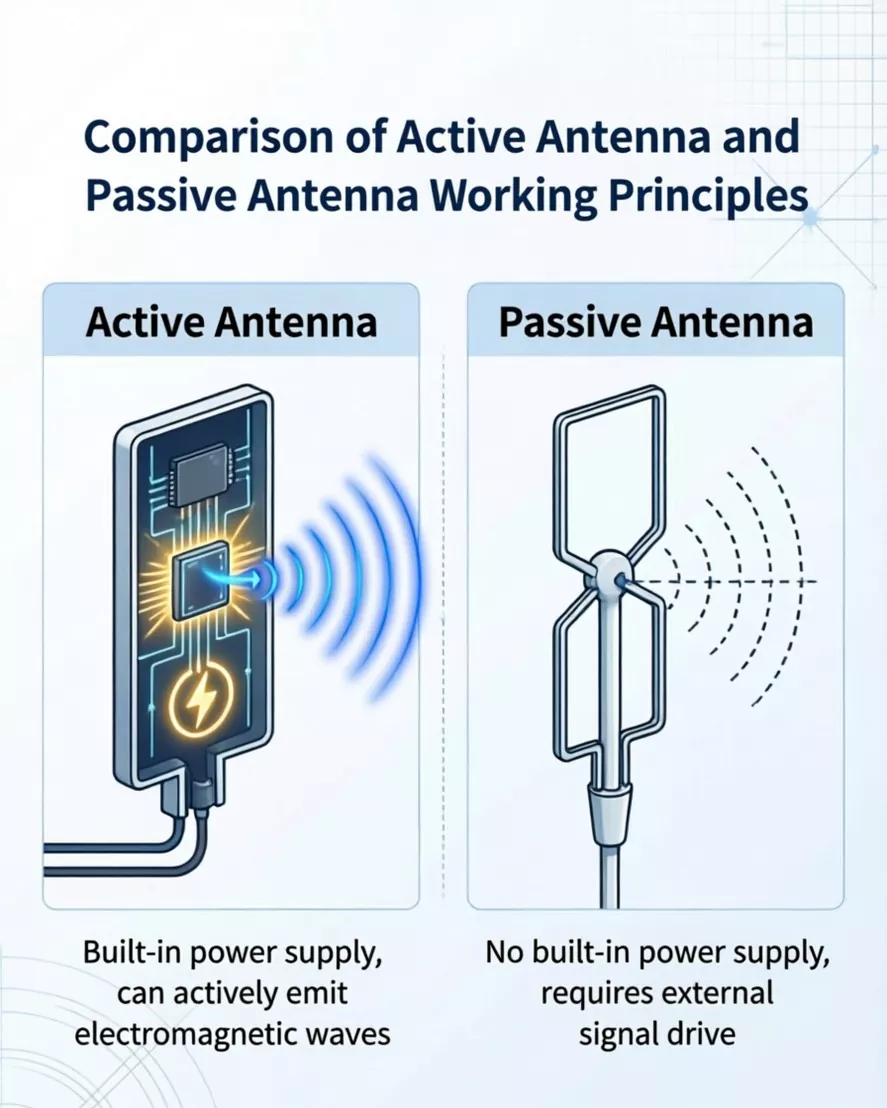

Q4: Jaký je rozdíl mezi vestavěnou soft anténou NFC a aktivní anténou?

Odpověď: Vestavěná pasivní anténa je pasivní součást, která se při provozu spoléhá na indukci magnetického pole ze čtečky/zapisovačky, takže je vhodná pro standardní aplikace NFC. Aktivní anténa integruje zesilování signálu a budící obvody, což jí umožňuje aktivně generovat silnější RF pole, takže je ideální pro scénáře, jako jsou platební terminály, které vyžadují robustnější signál.

Q5: Lze jej přizpůsobit velikosti a tvaru?

Odpověď: Ano, Qianmu Communications podporuje vlastní návrhy ve všech velikostech, včetně obdélníkových, kruhových a nepravidelných tvarů.

Q6: Jaký rozsah indukčnosti se běžně používá?

Odpověď: Typická provedení spadají do rozsahu indukčnosti přibližně 1–2 μH, v závislosti na požadavcích na ladění a impedanční přizpůsobení.

Q7: Jaké jsou běžné způsoby instalace?

Odpověď: Existují tři hlavní způsoby instalace: ① 3M lepicí podklad (flexibilní anténa FPC – nejběžněji používaná); ② IPEX konektor (zásuvný typ); ③ Instalace pájení.

Q8: Je Qianmu Communication obchodník nebo továrna?

Odpověď: Qianmu Communications je výrobce, který integruje výzkum a vývoj, výrobu a prodej. Vlastníme vlastní továrnu a máme kompletní výrobní linku a také robustní systém kontroly kvality – zdaleka nejde pouze o obchodní společnost.
