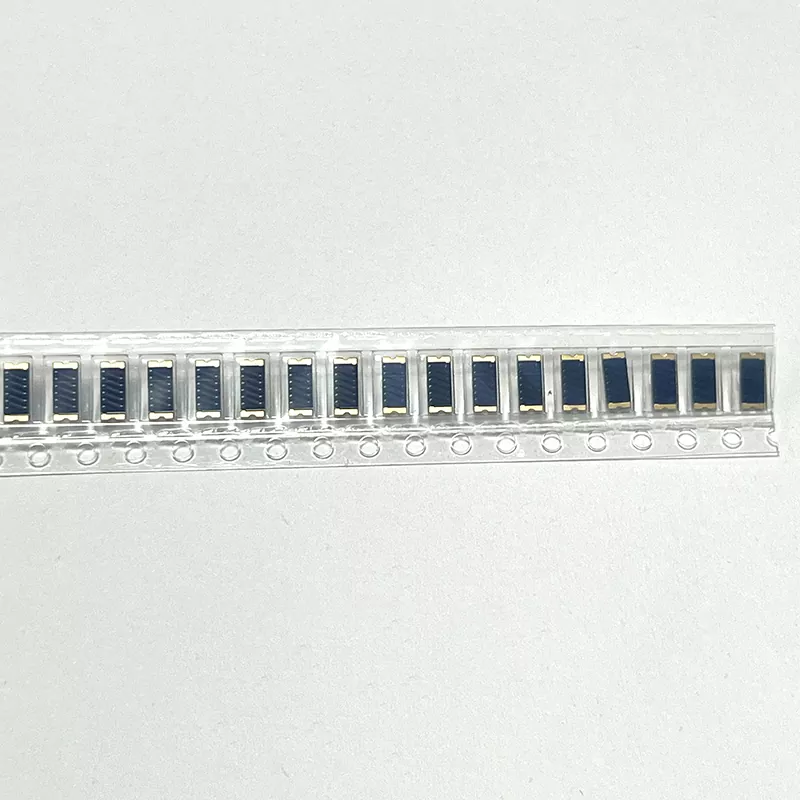

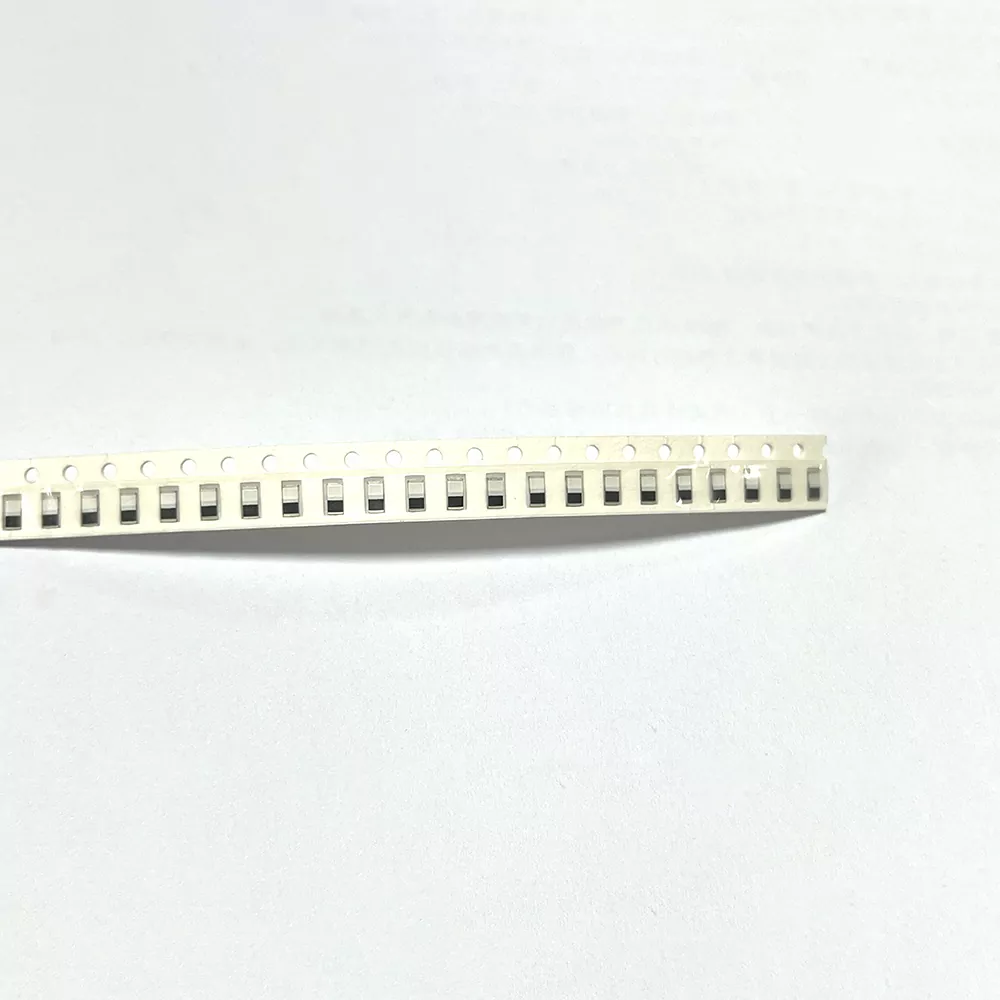

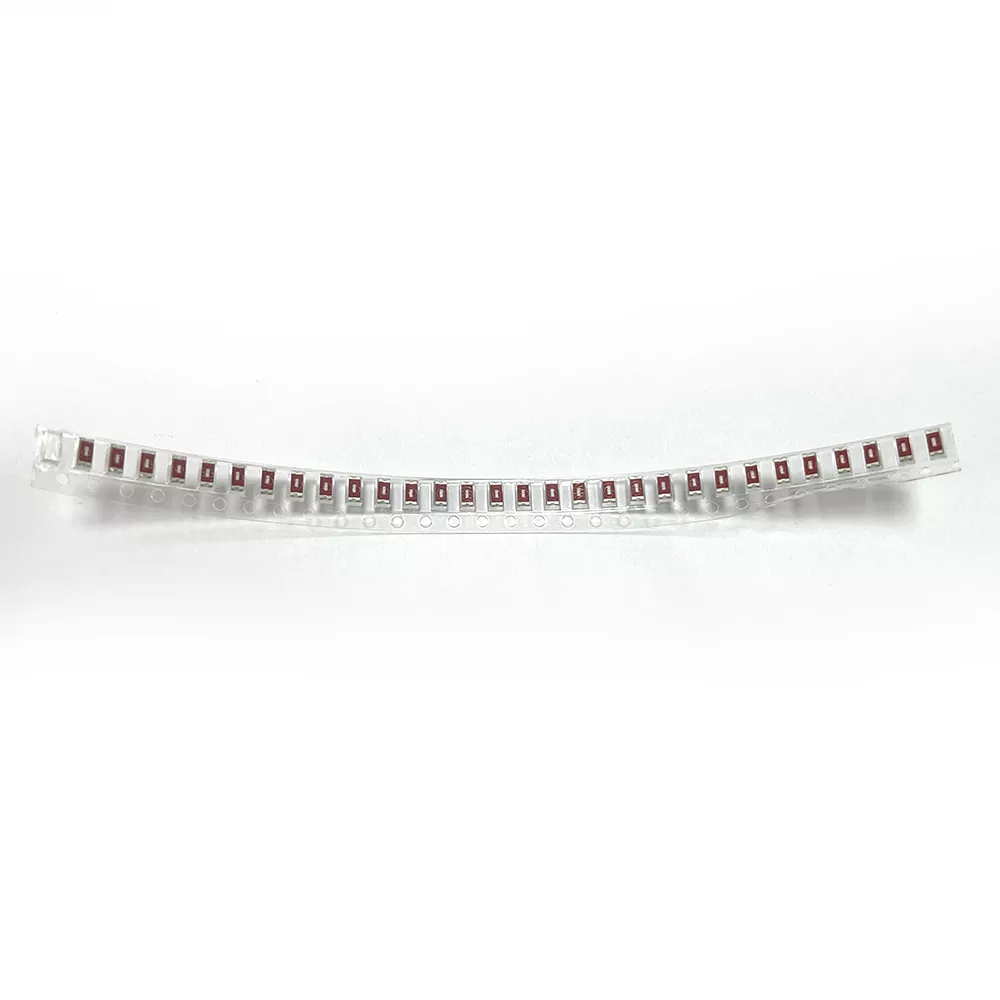

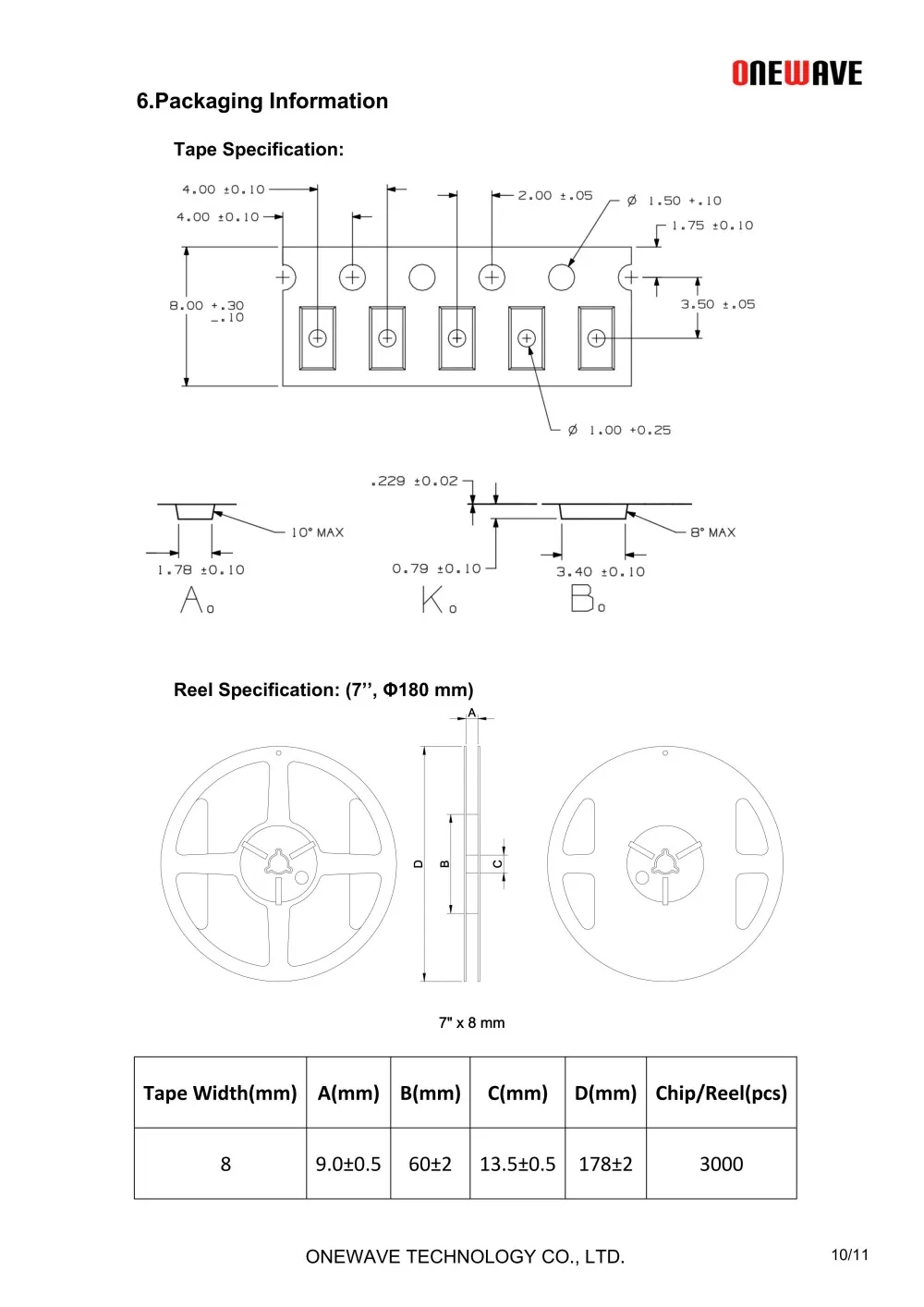

Keramická záplatová anténa

Bluetooth Ceramic Patch Antenna je miniaturizovaná vestavěná RF anténa speciálně vyvinutá pro komunikační pásmo Bluetooth 2,4 GHz. Používá vysoce dielektrickou keramiku jako základní substrát a vyrábí se vysokoteplotním slinováním vrstev po vrstvách a přesným leptáním kovových obvodů.

Tato anténa je pasivní vysokofrekvenční transceiver. Nevyžaduje externí kabeláž ani velký volný prostor při instalaci.

Díky svému vysokému dielektrickému materiálu a kompaktní struktuře dosahuje efektivního přenosu a příjmu signálu Bluetooth v omezeném prostoru a zároveň poskytuje výhody, jako je nízká spotřeba energie, silný výkon proti rušení a vysoká stabilita.

Je široce používán jako špičkové řešení vestavěné antény pro hromadnou výrobu nositelných zařízení Bluetooth, produktů pro chytrou domácnost, terminálů IoT a zařízení Bluetooth namontovaných ve vozidle.

Jak to funguje

Komunikační Bluetooth keramická záplatová anténa Qianmu využívá vysoce dielektrickou keramickou rezonanční a mikropáskovou radiační strukturu, sestávající z keramického dielektrického substrátu, povrchové kovové radiační záplaty a spodní zemní odpovídající vrstvy.

Struktura poskytuje stabilní přenos signálu, přesné řízení parametrů a spolehlivý výkon ověřený laboratorními testy.

Přesná rezonance pásma

Pomocí keramického substrátu s vysokou dielektrickou hodnotou 9,2 se anténa přesně přizpůsobí celému frekvenčnímu pásmu Bluetooth 2400–2483,5 MHz. S přesností přizpůsobení pásma až 99,6 % účinně snižuje frekvenční posun a útlum signálu, což pomáhá řešit problémy se zpožděním a odpojením Bluetooth.

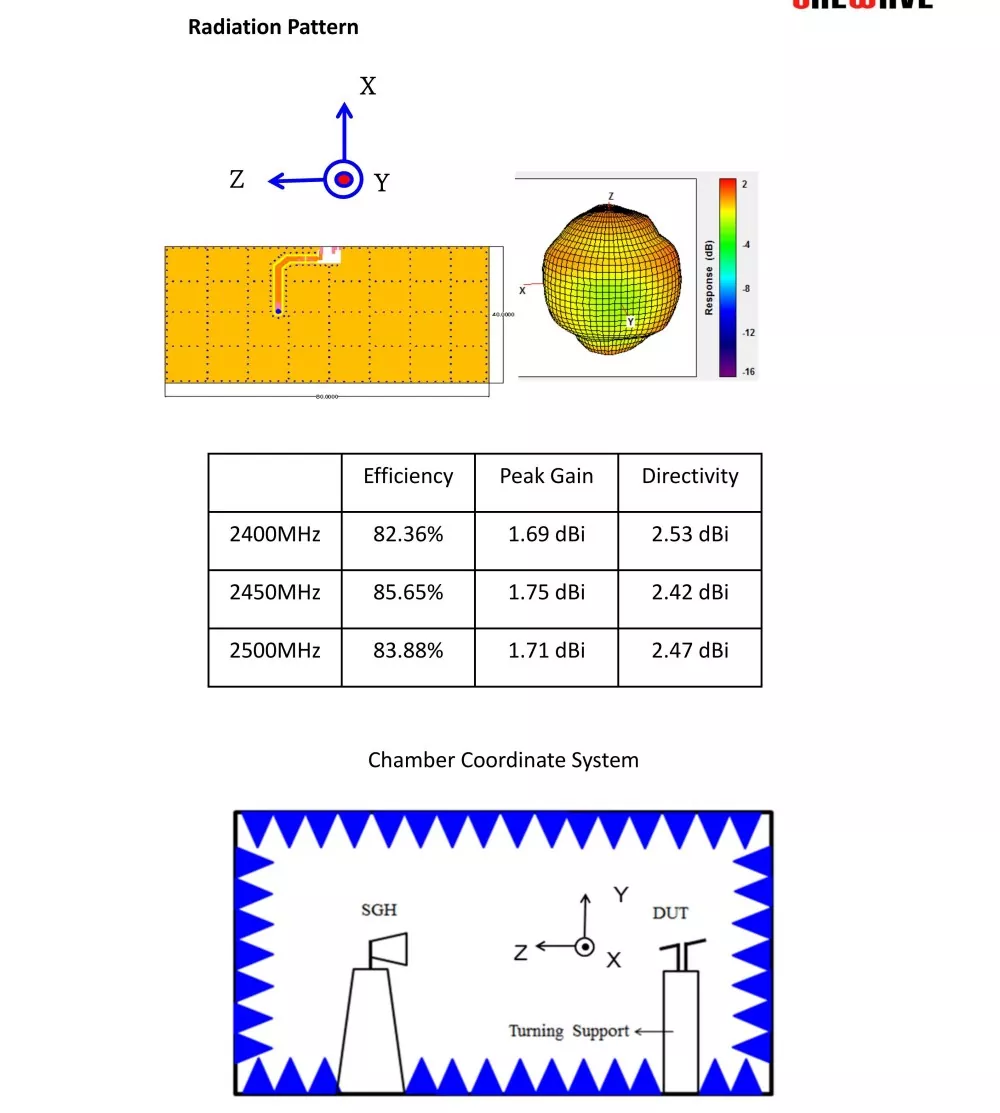

360° všesměrové záření

Povrchově přesný mikropáskový obvod generuje rovnoměrné pole elektromagnetického záření s rovnoměrností záření až 95 %. Ve srovnání s běžnými PCB anténami výrazně snižuje slepá místa signálu a poskytuje stabilnější víceúhlové připojení pro zařízení.

Silná odolnost proti elektromagnetickému rušení

Keramický dielektrický materiál poskytuje vlastní elektromagnetickou izolaci a pomáhá chránit rušení od čipů základní desky, napájecích zdrojů a šumu baterie. Za složitých podmínek se odstup signálu od šumu zvýší o 4–6 dB, což poskytuje lepší výkon proti rušení než běžné pružinové antény a antény s plošnými spoji.

Nízkoenergetické přizpůsobení impedance

Anténa využívá standardní přesné impedanční přizpůsobení 50Ω s poměrem stojatých vln ≤1,3, což zajišťuje extrémně nízké ztráty signálu. Dokáže snížit spotřebu energie Bluetooth o 15 %, takže je vhodný pro aplikace s nízkou spotřebou energie BLE a požadavky na dlouhou životnost baterie.

Stabilní provoz v širokém teplotním rozsahu

Integrovaná vysokoteplotní slinutá struktura poskytuje vynikající tepelnou stabilitu. Po cyklických testech při vysokých a nízkých teplotách od -40°C do +85°C zůstává frekvenční odchylka v rozmezí ≤±2MHz. Anténa udržuje stabilní výkon v prostředí s vysokou i nízkou teplotou.

Průvodce výběrem produktu

Mnoho vývojářů a kupujících hardwaru se zaměřuje pouze na velikost a ignoruje přizpůsobení pracovních podmínek a parametrů, což má za následek hromadné přepracování a selhání terminálů. Při výběru keramické patch antény Bluetooth ji můžete přesně sladit podle tří rozměrů jádra:

• Vybírejte na základě požadavků na napájení zařízení: U bateriově napájených zařízení BLE s nízkou spotřebou energie a nositelných zařízení upřednostněte standardní keramické antény s ultranízkým výkonem, abyste výrazně prodloužili životnost baterie zařízení; Pro zásuvná zařízení zvolte vylepšenou verzi s vysokým ziskem.

• Vyberte na základě provozních podmínek: Pro vnitřní civilní zařízení s normální teplotou je přijatelný běžný model; Pro venkovní a průmyslová zařízení namontovaná na vozidlech je třeba zvolit průmyslové širokoteplotní antivibrační modely. Dokážou odolat drsnému prostředí a jejich výkon se po dlouhé době používání nezhorší.

• Vybírejte na základě struktury zařízení: Pro zařízení s velmi malým tělem a bez vyhrazené světlé výšky zvolte miniaturizované modely pro povrchovou montáž; Pro zařízení, která vyžadují přenos Bluetooth na dlouhé vzdálenosti a síť Mesh, zvolte vlastní modely s vysokým ziskem a vysokou odolností proti rušení.

FAQ

Q1: Jaká je největší výhoda keramické patch antény Bluetooth oproti běžné anténě?

A1: Hlavní výhody jsou vysoká stabilita, nízká spotřeba energie, silná odolnost proti rušení, odolnost vůči vysokým a nízkým teplotám, vysoká konzistence v hromadné výrobě, dokonalé řešení bolestivých bodů běžných PCB antén a pružinových antén, jako je snadné rušení, velká frekvenční odchylka, vysoká spotřeba energie a špatná odolnost proti vibracím, zvláště vhodné pro hromadnou výrobu špičkového chytrého hardwaru, průmyslových a automobilových zařízení.

Q2: Podporuje tato anténa nízkopříkonový protokol Bluetooth 5.0/5.1/5.3 BLE?

A2: Plně podporováno. Je kompatibilní se všemi verzemi protokolu Bluetooth, kompatibilní s BLE low energy, sítí Bluetooth Mesh, univerzálním bezdrátovým přenosem 2,4G a kompatibilní se všemi běžnými moduly Bluetooth na trhu.

Q3: Lze přizpůsobit velikost, parametry a LOGO značky?

A3: Podporuje plnorozměrné přizpůsobení. Jako zdrojová továrna může doladit velikost antény, impedanci a zisk podle požadavků zákazníka, podporovat sítotisk exkluzivního LOGA zákazníka na krytu a přizpůsobit se požadavkům hromadné výroby soukromých značek OEM/ODM.
