Jarní anténa
Jako profesionální dodavatel nabízí Qianmu Communication služby vysoce přesných antén se spirálovou pružinou na míru. Vyrobeno z prvotřídních materiálů. Uhlíková ocel poniklovaná Vyrobeno z fosforového bronzu, může se pochlubit výjimečnou vodivostí a odolností proti korozi. Jsme důvěryhodní.Čínský výrobceNabízíme komplexní řešení od prototypování po hromadnou výrobu, široce používané v IoT, dálkových ovladačích a modulech bezdrátové komunikace.

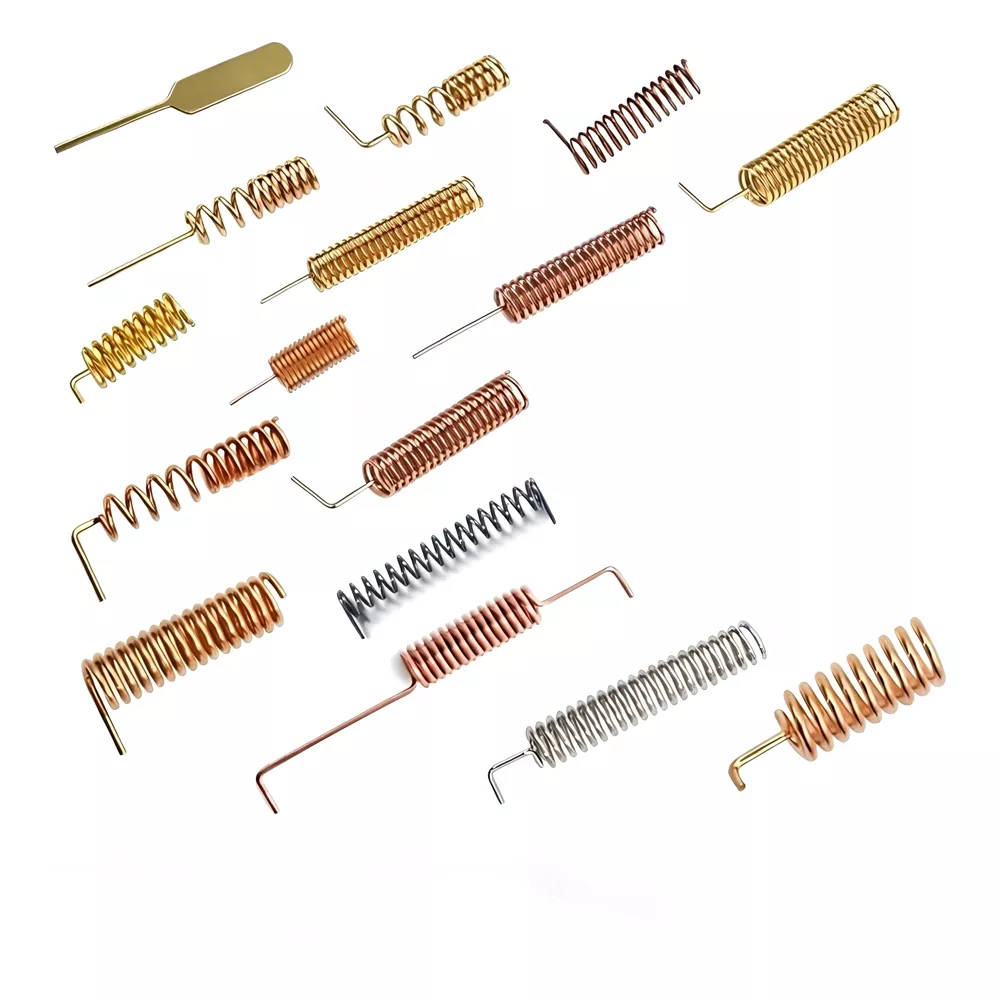

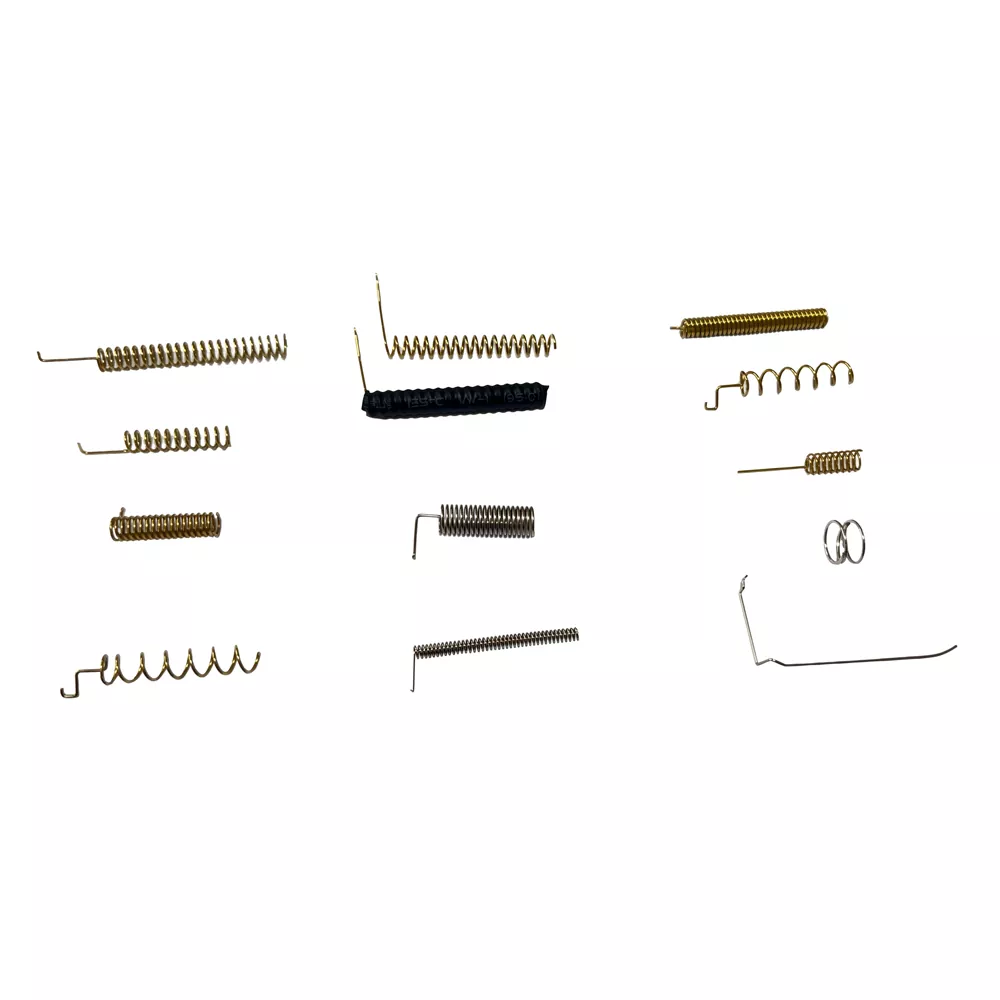

Pružinová anténa (také známá jako spirálová anténa) je struktura antény, ve které je kovový vodič navinutý do tvaru spirálové pružiny, přičemž jako médium pro přenos signálu se používá spirálovitě konfigurovaný kovový vodič. Vyznačuje se konstrukcí s impedancí 50 ohmů a skládá se ze tří hlavních součástí: vnitřního měděného drátu (používaného pro přenos a příjem signálů), vnějšího stínícího drátu (určeného k blokování vnějšího elektromagnetického rušení) a vnější izolační vrstvy (která působí proti účinkům vnější kapacity a indukčnosti). Společně tyto komponenty tvoří uzavřený systém se silným výkonem proti rušení.
Shenzhen Qianmu Communication Technology Co., Ltd., profesionální společnost specializující se na výzkum a vývoj, výrobu a prodej antén komunikačních produktů, se již mnoho let hluboce angažuje v oblasti antén a je odhodlána poskytovat globálním zákazníkům vysoce kvalitní řešení pružinových antén.
Technické specifikace
Pružinová anténa Qianmu Communication pokrývá více frekvenčních pásem od nízkých po vysoké frekvence a splňuje požadavky různých aplikačních scénářů. Hlavní technické parametry jsou následující:
|
Položka parametru |
Rozsah specifikace |
|
Frekvenční rozsah |
315 MHz / 433 MHz / 470 MHz / 490 MHz / 868 MHz / 915 MHz / 2,4 GHz / GSM 824-2170 MHz |
|
Získat |
0,8 dBi ~ 3,5 dBi |
|
Impedance |
50 Omega |
|
VSWR |
≤1,5 ~ ≤1,8 |
|
Polarizace |
Vertikální polarizace / Kruhová polarizace |
|
Radiační vzor |
Všesměrový |
|
Výkonová kapacita |
Max 50W |
|
Provozní teplota |
-40 ℃ ~ +85 ℃ |
|
Účinnost antény |
35~ 80 % (závisí na prostředí instalace) |
|
Materiál |
Měď, zlacení, niklování atd. |
Použitelná zařízení
Komunikační pružinová anténa Qianmu je široce používána v následujících zařízeních a scénářích:
Modul bezdrátového přenosu dat: CC1101, Si4432 a další bezdrátové RF moduly
Moduly LoRa: LR30, LR31, LR36 a další komunikační moduly LoRa
Modul NB-IoT: Bezdrátový komunikační terminál NB-IoT
Inteligentní domácí zařízení: Chytré dveřní zámky, chytré kamery, chytré termostaty, chytré žárovky a další
Bezdrátové dálkové ovládání: Dálkové klíče od auta, dálkové ovladače na hraní, průmyslové dálkové ovladače a další
IoT terminál: IoT senzorové uzly, terminály pro sběr dat
Chytré měření: Chytré vodoměry, elektroměry a plynoměry
Modul Bluetooth/Zigbee: Bezdrátová komunikace Bluetooth, síťová zařízení Zigbee
Telemetrie dronů: Datové spojení pro malé drony
Zařízení GSM/GPRS: GSM modemy, vzdálené monitorovací systémy
Srovnání s konkurenčními produkty
|
Porovnávací položka |
Komunikační pružinová anténa Qianmu |
PCB anténa |
Externí tyčová anténa |
|
Získat |
0,8~3,5 dBi |
2~6 dBi |
Relativně vysoká |
|
Všesměrový výkon |
★★★★★ Výborně |
★★☆ Silná směrovost |
★★★★ Dobře |
|
Velikost |
★★★★ Kompaktní |
★★★★★ Ultra malý |
★★☆ Velký |
|
Schopnost proti rušení |
★★★★★ Silný |
★★★ Průměr |
★★★★ Relativně silný |
|
Flexibilita instalace |
★★★★★ Mimořádně flexibilní |
★★★ Opraveno pouze na PCB |
★★★ Vyžaduje se externí instalace |
|
Náklady |
★★★★ Střední |
★★★★★ Nízká |
★★☆ Relativně vysoká |
|
Úprava designu |
★★★★ Flexibilní |
★★☆ Požadováno předělání PCB |
★★★ Obyčejné |
Pružinová anténa Qianmu Communication dosahuje optimální rovnováhy mezi všesměrovým pokrytím, schopností proti rušení, flexibilitou instalace a celkovou cenou, což z ní dělá ideální volbu vestavěné antény pro IoT a bezdrátová komunikační zařízení.

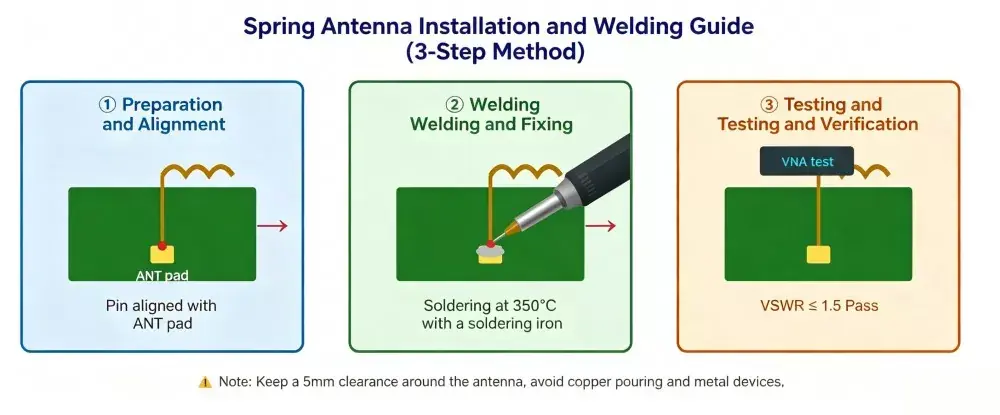

Průvodce instalací
Krok 1: Připravte se na svařování
Zarovnejte kolík (obvykle jeden kolík nebo pájecí plošku) na konci pružinové antény s pájecí ploškou ANT vyhrazenou na desce plošných spojů. Pájecí ploška by měla být připojena k RF napájecímu vedení, jako je 50ohmové mikropáskové vedení nebo koplanární vlnovod, aby byl zajištěn správný přenos signálu.
Krok 2: Svařování a upevnění
Ohněte část ve tvaru háku a připojte ji ke kolíku ANT bezdrátového modulu, poté bezpečně dokončete proces pájení. Doporučuje se pájení přetavením, protože je kompatibilní se standardními montážními postupy pro povrchovou montáž.
Krok 3: Kontrola a testování

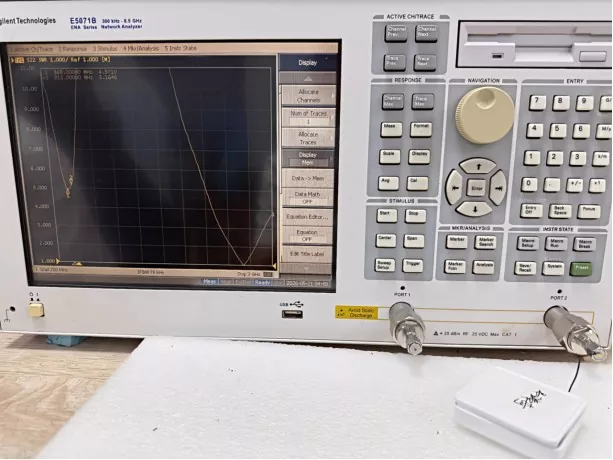

Po pájení změřte pomocí vektorového síťového analyzátoru poměr stojatých vln napětí (VSWR) a ověřte, zda výkon RF splňuje požadované specifikace.
Poznámky
1. Udržujte volnou zónu: Vyvarujte se vedení vodičů a umístění kovových součástí v okruhu 5 mm od antény; nezakrývejte baterii ani stínící kryt 10 mm nebo více nad spodní částí.
2. 50Ω přenosová linka: Připojte RF čip přímo pomocí mikropásku na stejné vrstvě nebo páskového vedení ve vnitřní vrstvě; použijte 45° zkosení v rozích, abyste se vyhnuli náhlým změnám impedance.
3. Drž se dál od kovu: Při použití pružinové antény je prvním krokem zajistit, aby se anténa nenacházela v blízkosti kovových materiálů, včetně zemnících ploch na deskách plošných spojů, vodicích drah, baterií, obrazovek, kovových krytů a dalších.
4. Konzistentní směr svařování: Při sériové výrobě je nezbytné zajistit, aby směr svařování antény odpovídal směru svařování specifikovanému výrobcem antény v době výběru.
5. Ladění a okraj: Pokud je elektromagnetické prostředí celého zařízení v plastovém pouzdře složité, může být na RF konci vyhrazena π-síť a rezonanční frekvence může být jemně doladěna pomocí nastavitelného kondenzátoru v rozsahu od 3 pF do 6,8 pF.
Jak vybrat pružinovou anténu?
|
Kroky výběru |
Klíčové body |
Podrobnosti |
|
1. Potvrďte provozní frekvenci |
Vyberte anténu podle komunikačního protokolu a frekvenčního pásma |
Běžná frekvenční pásma: • 315 MHz: Tradiční zařízení pro dálkové ovládání • 433 MHz: LoRa, chytré měřiče, průmyslové dálkové ovladače • 470/490 MHz: Průmyslová zařízení IoT • 868/915 MHz: pásma ISM pro Evropu a Severní Ameriku • 2,4 GHz: Wi-Fi, Bluetooth, Zigbee • Pásmo GSM: Moduly pro celulární komunikaci |
|
2. Vyhodnoťte požadavek na zisk |
Porovnejte zisk s přenosovou vzdáleností |
•Krátká vzdálenost (<100m): 0,8~2 dBi • Střední vzdálenost (100-500m): 2~3 dBi • Velká vzdálenost (>500m): Nad 3 dBi |
|
3. Zkontrolujte instalační prostor |
Přizpůsobte velikost a strukturu PCB |

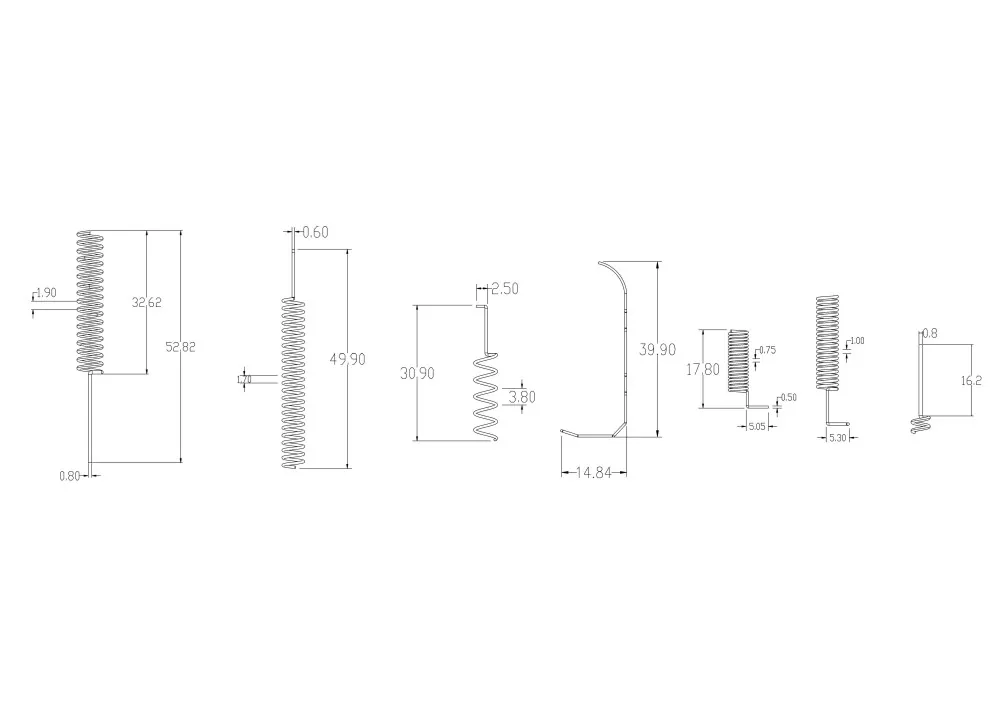

1. Změřte vnitřní prostor zařízení, abyste vybrali správnou délku a průměr. 2. Antény zahnutého typu jsou k dispozici pro montáž okrajových desek plošných spojů v prostorách s omezeným prostorem. |
|
4. Posuďte aplikační prostředí |
Ochrana proti rušení a proti korozi |
1. Zařízení s kovovým stíněním: Doporučuje se kruhová polarizační anténa. 2. Vlhké/venkovní prostředí: Stříbření/zlacení pro antioxidaci. |
|
5. Vyberte si spolehlivého dodavatele |
Jednorázový zákaznický výrobní servis |
Qianmu Communication je profesionální továrna a dodavatel antén, která podporuje OEM a ODM a poskytuje kompletní služby včetně návrhu antény, vzorkování a hromadné výroby. |
FAQ
Q1: Co je lepší, pružinová anténa nebo PCB anténa?
Odpověď: Výběr závisí na konkrétních požadavcích aplikace. Řešení Spring Antenna jsou vhodná pro aplikace vyžadující přenos na dlouhé vzdálenosti (>100 metrů), všesměrové pokrytí a flexibilní směry instalace, zatímco PCB antény jsou vhodnější pro kompaktní zařízení s přísnými omezeními velikosti a nákladů. Qianmu Communication poskytuje jak řešení, tak nabízí profesionální doporučení na základě různých potřeb projektů.
Q2: Znamená vyšší zisk vždy lepší výkon antény?
A: Ne nutně. Vyšší zisk obvykle zlepšuje koncentraci signálu, ale může snížit pokrytí v určitých směrech. Optimální výběr by měl vzít v úvahu přenosovou vzdálenost, požadavky na pokrytí a prostředí aplikace. Qianmu Communication poskytuje produkty s různými možnostmi zesílení od 0,8 do 3,5 dBi.
Q3: Lze anténu přizpůsobit?
A: Ano. Qianmu Communication poskytuje služby přizpůsobení OEM/ODM, včetně úpravy frekvence, úpravy velikosti, výběru materiálu a přizpůsobení úhlu ohybu tak, aby splňovaly požadavky různých aplikací.
Q4: Jaký je rozsah provozních teplot?
Odpověď: Komunikační produkty Qianmu fungují spolehlivě od -40 ℃ do +85 ℃ a splňují požadavky většiny průmyslových a spotřebitelských aplikací.
Q5: Je vyžadováno impedanční přizpůsobení?
A: Ano. Standardní impedance je 50Ω a praktické aplikace mohou pro dosažení optimálního výkonu vyžadovat sladění komponent mezi anténou a portem RF vysílače. Qianmu Communication poskytuje technickou podporu pro přizpůsobení a ladění antén.
Q6: Jaké je minimální množství objednávky (MOQ)?
Odpověď: Qianmu Communication podporuje flexibilní množství objednávek, od prototypových vzorků a malých sérií až po velkosériovou výrobu. Pro podrobné požadavky na MOQ kontaktujte náš prodejní tým.
