Anténa PIFA

Co je anténa PIFA

Antény PIFA, známé také jako planární antény s obráceným F, jsou jednou z nejpoužívanějších vestavěných radiačních anténních struktur ve spotřební elektronice a zařízeních internetu věcí. Jsou to nízkoprofilové miniaturizované RF antény určené pro uzavřené aplikace.

Ve srovnání s běžnými keramickými anténami, drátovými anténami a PCB anténami je hlavní výhodou jejich schopnost udržovat stabilní rezonanci v kovových pouzdrech, plastových utěsněných konstrukcích a omezených vnitřních prostorech se silnou odolností vůči útlumu stínění.

Naše sériově vyráběné produkty jsou rozděleny do dvou hlavních struktur:

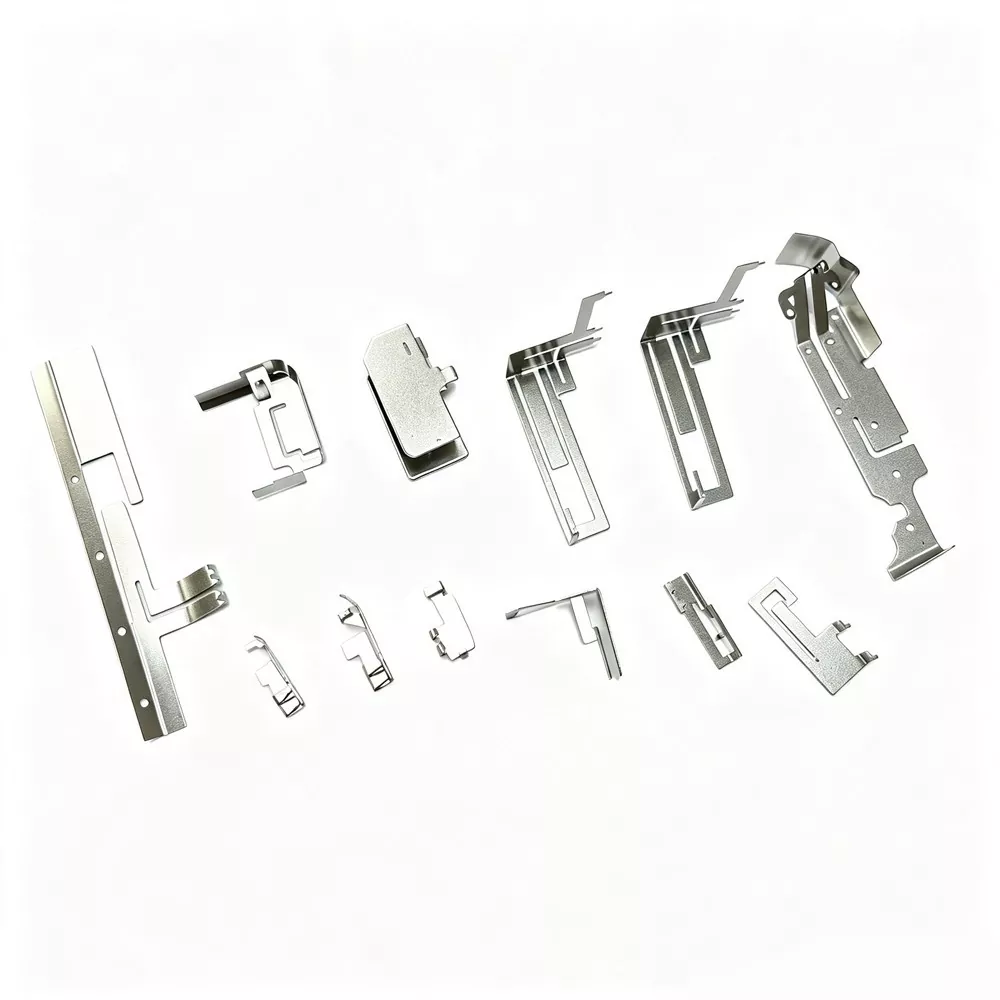

1. Pružinová PIFA anténa

Pružina z nerezové oceli/fosforového bronzu je tvořena jednodílným lisováním, s vysokou tvrdostí, dobrou pružností, odolností proti nárazům, vhodná pro montáž do vozidel, průmyslové ovládání, sportovní vybavení, při dlouhodobém kontaktu se neuvolňuje ani neoxiduje, vhodná pro standardizovanou sériovou výrobu.

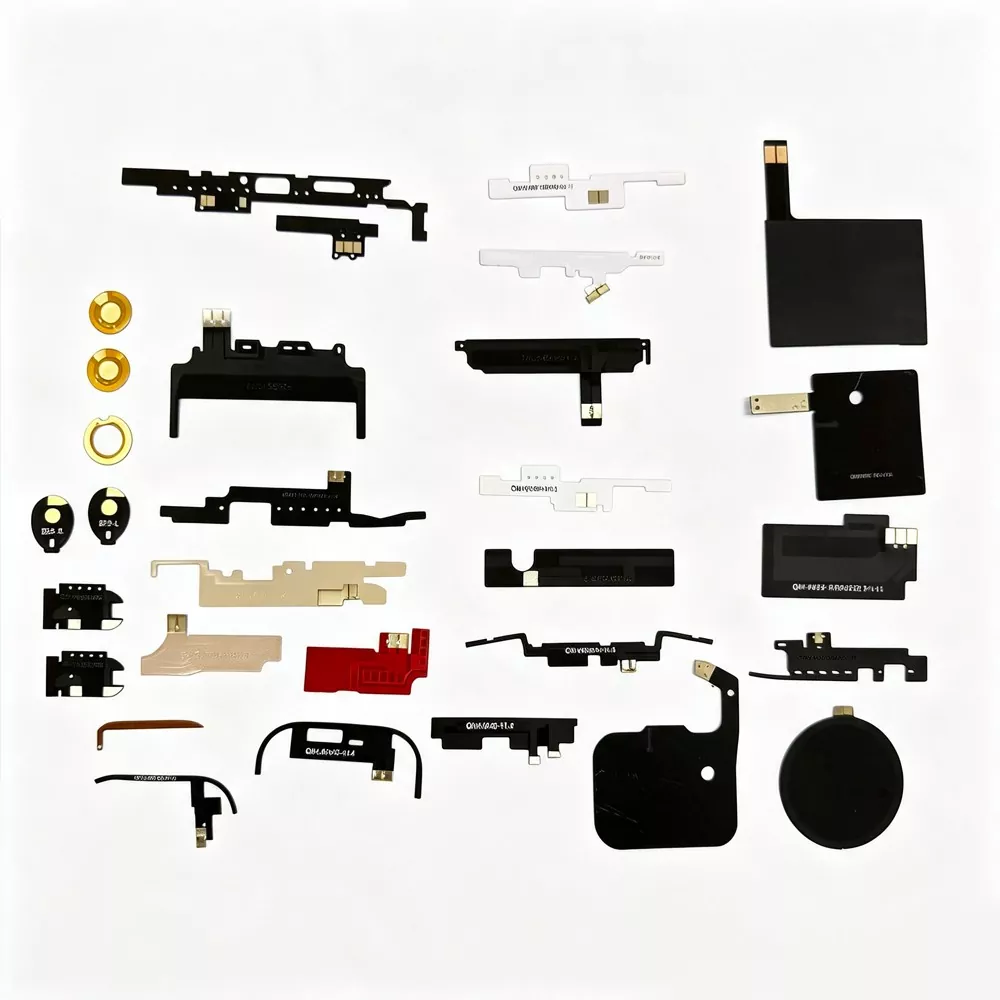

2. Jednoduchá FPC flexibilní PIFA anténa

Díky jednovrstvému ​​procesu leptání flexibilní desky plošných spojů FPC je lehká, tenká, flexibilní, ohebná a připevněná ke stěně, vhodná pro ultratenká zařízení, nepravidelné struktury a malá těla. V současnosti je to mainstreamové řešení vestavěné antény pro chytrý hardware.

Jak fungují antény PIFA

Mnoho zákazníků se mylně domnívá, že vestavěná anténa je jen „kovová záplata“. Ve skutečnosti má velmi přísnou strukturu radiofrekvenční rezonance a princip lze plně ověřit spektrálními analyzátory, síťovými analyzátory a testy bezodrazové komory bez teorie prázdnoty.

1. Princip zemní rezonance: Struktura PIFA se opírá o vazbu radiační rameno + zem, aby vytvořily obrácenou F rezonanční smyčku. Ve srovnání s běžnými anténami je méně závislá na zemi hlavní desky zařízení a má vyšší celkovou míru tolerance.

2. Nízkoprofilové vyzařování: Anténa je extrémně nízká a je instalována blízko trupu, což může účinně snížit útlum signálu způsobený stíněním kovového pláště a vyřešit problém poklesu signálu po instalaci zařízení.

3. Filtrování šumu: PIFA má vlastní filtrační vlastnosti, které dokážou odfiltrovat vysokofrekvenční šum generovaný CPU základní desky, napájecím zdrojem a pamětí, což výrazně snižuje šum na pozadí a zlepšuje poměr signálu k šumu.

4. Rezonance kompatibilní s více pásmy: Díky přesnému návrhu směrování, drážkování a přizpůsobení impedance může jediná anténa FPC PIFA současně pojmout více pásem včetně 2,4G, 5G, Bluetooth a LTE, což výrazně šetří vnitřní prostor zařízení.

Podrobné technické specifikace

Výhody oproti ostatním produktům

Běžné antény na trhu mají často běžné problémy, včetně vysokého útlumu pouzdra, nestabilního VSWR, špatné odolnosti proti rušení a nekonzistentního dávkového výkonu. Naše anténa PIFA poskytuje jasné výhody:

· V porovnání s běžnými PCB anténami: Antény PCB jsou snadno ovlivněny stíněním krytu. Anténa snižuje útlum krytu o více než 70 %.

· V porovnání s keramickými anténami: Keramické antény jsou křehké a citlivé na teplotní rozdíly, přičemž tato struktura poskytuje lepší odolnost proti nárazům, tepelnou odolnost a vyšší celkovou propustnost.

· V porovnání s běžnými FPC anténami: Běžné FPC antény postrádají PIFA rezonanční strukturu, což má za následek značný drift signálu. Naše jediné FPC řešení poskytuje přesnou rezonanci a stabilní výkon.

· V porovnání s no-name pružinovými anténami: Běžné pružinové antény postrádají přizpůsobení impedance, což způsobuje nestabilní výkon signálu. Qianmu Communication provádí úplnou kontrolu a kalibraci před odesláním.

Jak vybrat kvalitní PIFA anténu

1. Podívejte se na strukturu: Pro vzduchotěsná těla zvolte strukturu PIFA namísto slepého používání běžných FPC/PCB antén;

2. Zvažte scénáře použití: Pro vibrační zařízení vyberte pružinovou anténu PIFA; pro ultratenké zařízení zvolte anténu FPC PIFA.

3 Hledejte konzistenci šarží: Kalibrace velkosériové výroby v továrně, malé rozdíly ve výkonu šarží, nízká míra selhání po prodeji;

4 Podívejte se na možnosti přizpůsobení: Velikost, zapojení a přizpůsobení lze upravit podle celkové struktury stroje tak, aby vyhovovaly různým návrhům ID produktu.

FAQ

Q1: Lze jej přizpůsobit ve velikosti a frekvenčním pásmu?

A: Ano. Naše společnost podporuje vlastní, plnohodnotné, celopásmové, impedanční přizpůsobení pro pružinové PIFA antény a jednotlivé FPC PIFA antény a nabízí bezplatnou optimalizaci schématu.

Q2: Jaké jsou lepší signály antén PIFA než běžné antény?

A: Největší výhodou je, že má menší útlum v pouzdře, je odolný vůči stínění a rušení a reálný zážitek v celém prostředí stroje je daleko lepší než u běžných antén.

Q3: Podporujete export a můžete poskytnout certifikát?

Odpověď: Je podporován globální export. CE, ROHS, FCC, protokoly o zkouškách, tovární kvalifikace jsou k dispozici, plně splňující požadavky na nákup B2B pro zahraniční obchod.
