Anténa LDS

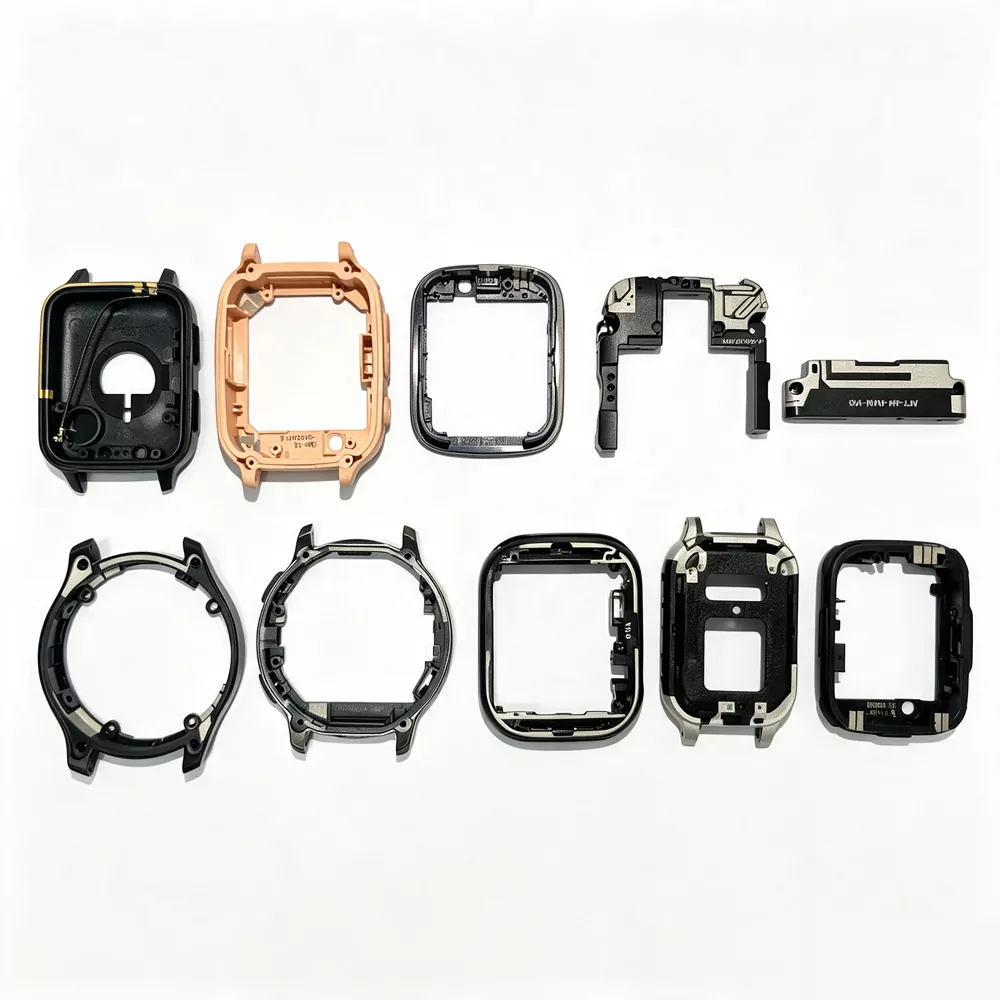

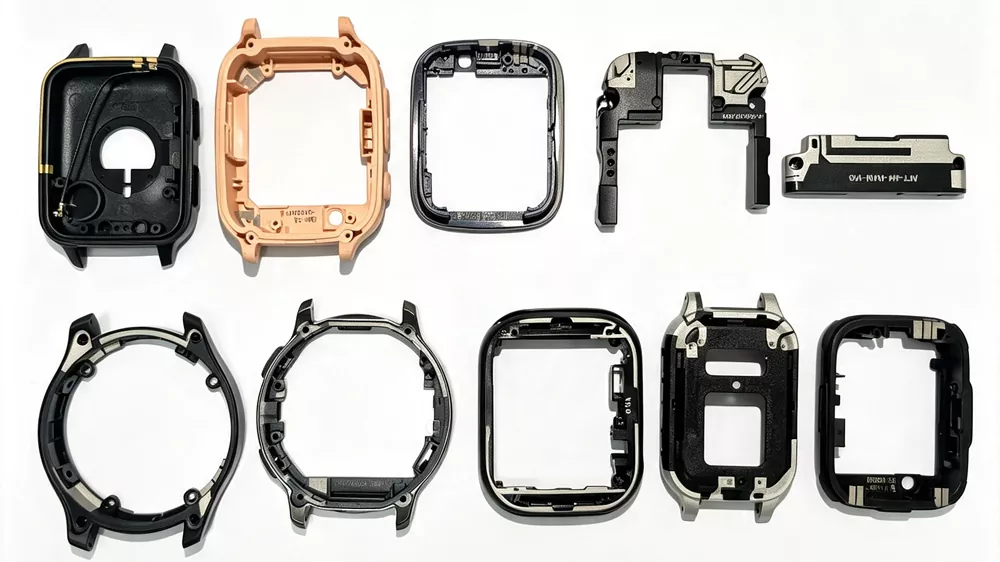

Anténa LDS (Laser Direct Structuring Antenna) je RF struktura založená na 3D-MID vyráběná aplikací laserové aktivace na vstřikované plastové substráty s následným selektivním chemickým pokovováním za účelem vytvoření vodivých stop antény.

Tento proces umožňuje přímo definovat vodivé vzory na trojrozměrných součástech pouzdra, kde je geometrie antény zabudována do mechanické struktury spíše než sestavena jako samostatná RF část.

Na rozdíl od konvenčních lisovaných nebo plechových antén, které vyžadují diskrétní montáž uvnitř zařízení, LDS Antenna integruje vyzařovací strukturu do krytu nebo vnitřního plastového rámu, což umožňuje anténě sledovat složité 3D geometrie při zachování definovaných elektrických charakteristik.

Z pohledu systému patří technologie LDS k 3D-MID (Three-Dimensional Molded Interconnect Device), kde jeden lisovaný komponent může kombinovat strukturální, vodivé a pouzdrové funkce prostřednictvím selektivní metalizace laserem aktivovaných povrchů.

Pracovní princip

Výrobní proces LDS antén lze rozdělit do čtyř základních kroků:

Krok 1 – Vstřikování: Pomocí funkčních plastů specifických pro LDS (obsahujících speciální kov-organické kompozitní přísady) se vstřikováním vyrobí trojrozměrný plastový držák nebo pouzdro.

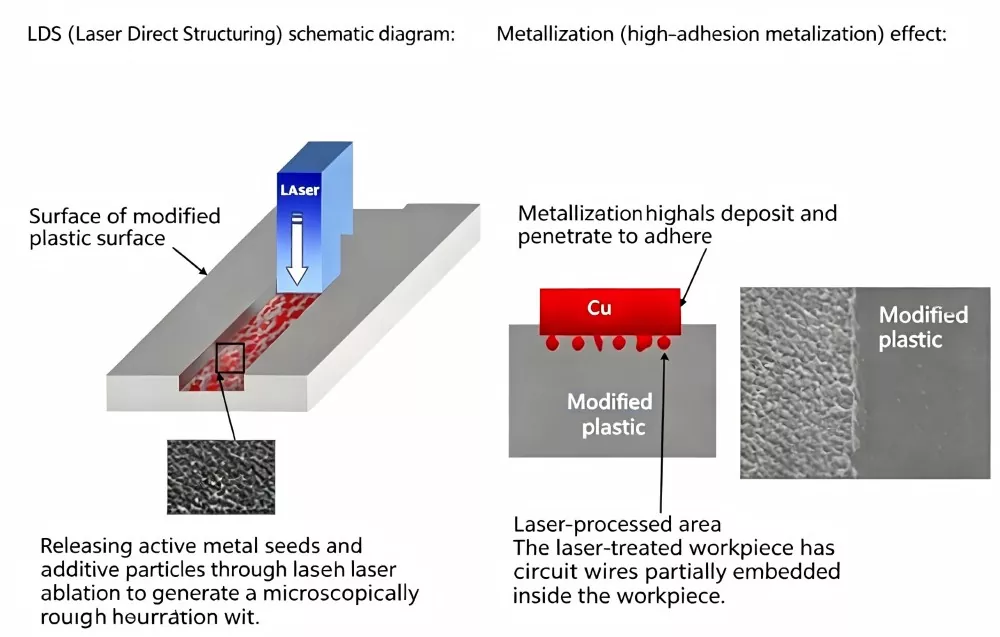

Krok 2 – Aktivace laseru: Počítač řídí pohyb laseru podle trajektorie vodivého vzoru, promítá laser na povrch trojrozměrné plastové součásti a během několika sekund aktivuje vzor obvodu. V oblastech ozářených laserem se aktivují přísady, které vytvářejí mikroskopicky drsný povrch, který vede k usazování kovu.

Krok 3 – Chemické pokovování: Umístěte aktivované plastové díly do lázně pro chemické pokovování, kde se kovy jako měď, nikl a zlato selektivně ukládají na aktivované oblasti a vytvářejí vodivé stopy.

Krok 4 – Montáž a testování: Pouzdro LDS pro obvod antény je elektricky připojeno k základní desce PCB pomocí pružinových kontaktů, kolíků nebo konektorů B2B. Po úplné kontrole pomocí síťového analyzátoru je sestava dodána.

Použitelná zařízení

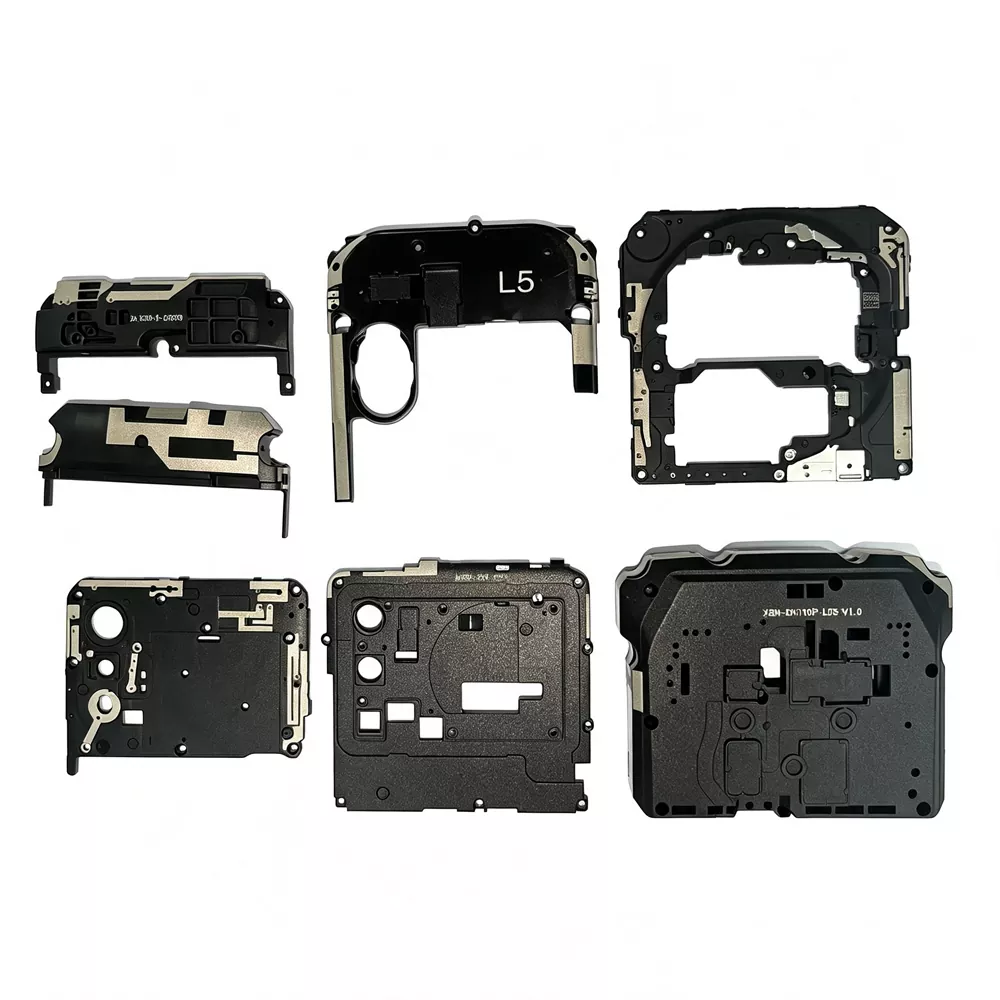

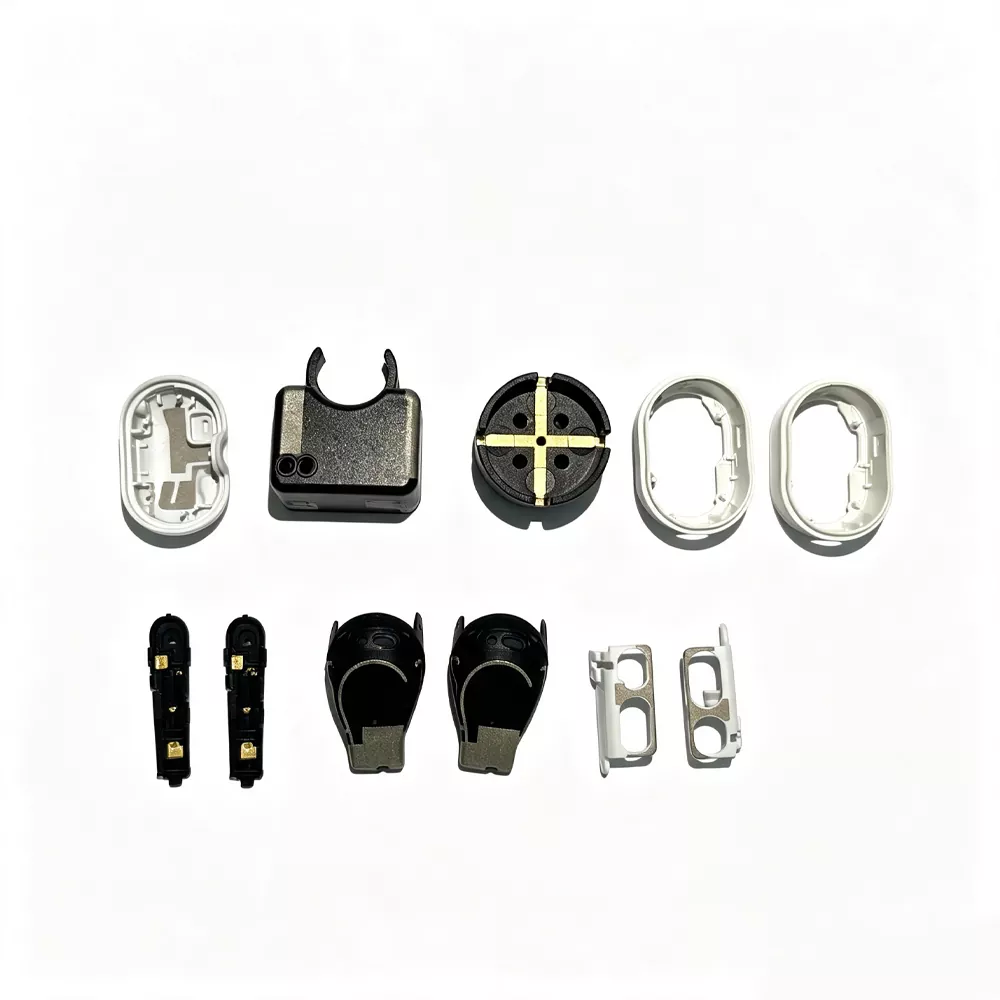

Anténní technologie LDS je široce používána v mnoha průmyslových odvětvích a bezdrátových aplikacích:

Hlavní prodejní body

1. Vysoká schopnost integrace prostoru

Antény LDS lze integrovat přímo do krytů zařízení nebo konstrukčních držáků, což umožňuje tenčí návrhy produktů, aniž by došlo k výraznému snížení výkonu RF. Vzdálenost antény je dosažena přesným 3D vzorováním na plastových substrátech, takže je vhodná pro kompaktní vícepásmová bezdrátová zařízení.

2. Stabilita výroby a konzistence procesu

Laserové strukturování poskytuje vysokou opakovatelnost a stabilní rozlišení vzoru, takže je vhodné pro kontinuální výrobní prostředí. Každá jednotka je obvykle ověřena pomocí RF testování, přičemž klíčové parametry, jako je S11, jsou ověřeny, aby byla zajištěna shoda výkonu v rámci cílů návrhu.

3. Snížené vnitřní RF rušení

Vzhledem k tomu, že vodivé vzory jsou vytvořeny přímo na krytu zařízení, struktury LDS snižují závislost na vnitřním zapojení a minimalizují rušení způsobené blízkými kovovými součástmi uvnitř krytu.

4. Schopnost integrace vícepásmové antény

Více funkčních antén (LTE / GSM / Wi-Fi / Bluetooth / GNSS) lze integrovat do jednoho 3D substrátu, což snižuje celkový počet komponent a zjednodušuje RF architekturu na úrovni systému.

5. Možnost flexibilního 3D RF designu

Technologie LDS podporuje implementaci komplexních vodivých geometrií na zakřivených površích, což umožňuje rozložení antény sledovat mechanické obrysy při zachování definovaných RF omezení v různých frekvenčních pásmech.

Technické specifikace

Proces laserového gravírování a bezpečnostní opatření

（1）Poznámky k návrhu vodivých obvodů

① Trasování na substrátech LDS 3D by se mělo vyhnout častým přechodům v ostrém úhlu. Na vícevrstvých strukturách kontinuální frézování přes přilehlé povrchy obecně zlepšuje stabilitu procesu a rovnoměrnost pokovování, zejména ve větších pouzdrech.

② Minimální laserem definovaná šířka stopy je obvykle kolem 0,2 mm, v závislosti na rozlišení návrhu a geometrii substrátu.

③ Minimální vzdálenost mezi sousedními vodivými stopami je obecně udržována nad 0,5 mm, aby se snížilo riziko tvorby pokovovacího můstku během elektrochemického nanášení.

④ Vzdálenost mezi vodivými oblastmi a hranicemi krytu je normálně řízena v submilimetrovém měřítku. Pro snížení kontaminace hran během laserového zpracování se běžně používá nárazníková vzdálenost přibližně 1–2 mm v blízkosti stěn dutiny.

⑤ Geometrie povrchu ovlivňuje chování pokovování. Ploché oblasti mají tendenci poskytovat stabilnější aktivaci laseru a konzistenci povlaku, zatímco zakřivené povrchy mohou způsobit změny v tloušťce a adhezi kvůli rozdílům v úhlové expozici.

⑥ Po laserovém strukturování jsou díly přeneseny přímo na galvanické pokovování, aby se minimalizovala oxidace a povrchová kontaminace před metalizací.

（2）Požadavky na skladování produktu LDS před pokovováním a nátěrem

① Laserem aktivované díly by měly být skladovány v podmínkách s kontrolovanou vlhkostí (typicky pod 60 % RH) a přeneseny na pokovení, jakmile to procesní tok dovolí, aby se snížilo riziko oxidace povrchu.

② Je zabráněno přímému kontaktu s laserem zpracovanými povrchy, protože kontaminace může ovlivnit kvalitu následného nanášení kovu.

③ Při manipulaci a přepravě se používají vyhrazené podnosy nebo přípravky, které udržují stabilitu polohy a zabraňují poškození povrchu nebo mikropoškrábání.

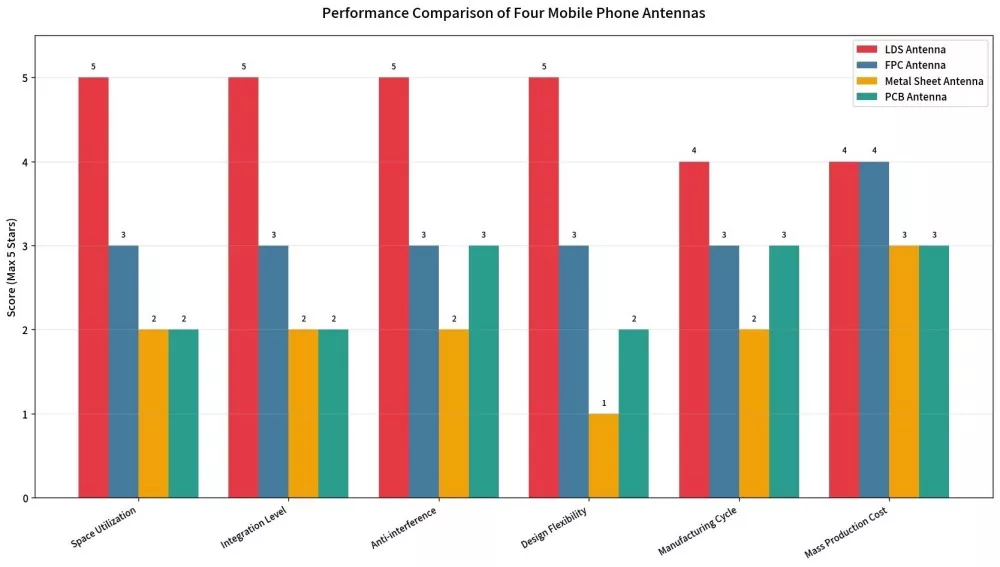

Porovnejte s vrstevníky

Proces kontroly kvality

1. Vstupní kontrola materiálu: Testování obsahu kovových aditiv v plastových částicích speciálně navržených pro LDS

2. Řízení vstřikování: Rozměrová přesnost ±0,05 mm

3. Laserové značení: AOI automatizovaná optická kontrola integrity obvodu

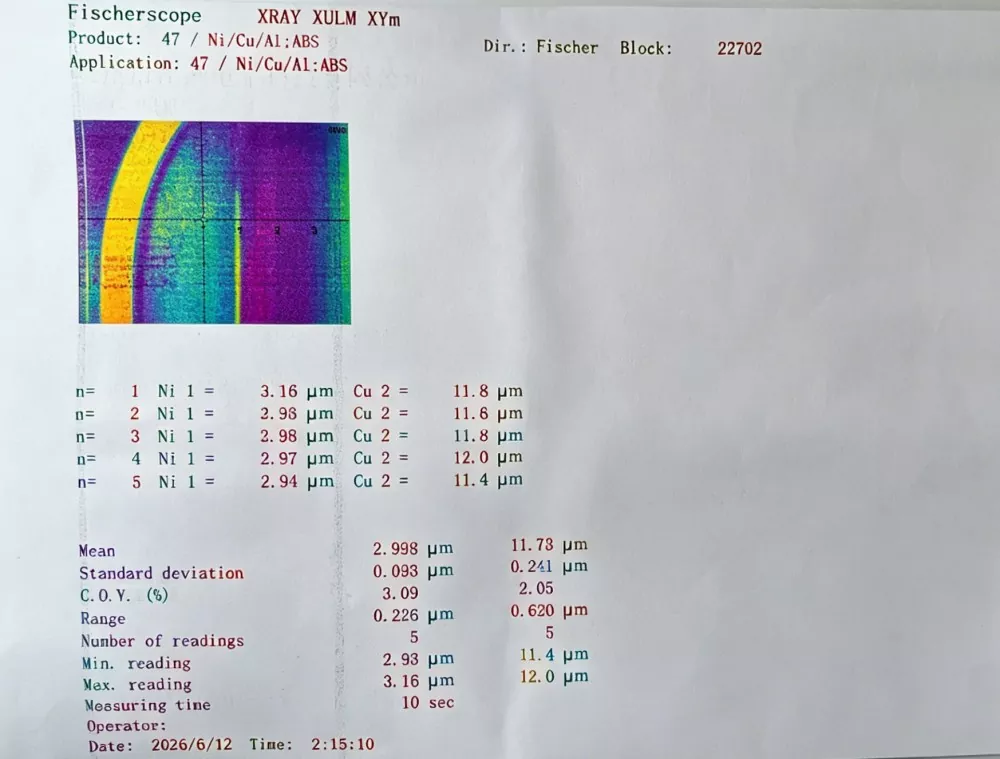

4. Chemické pokovování: Kontrola rovnoměrnosti tloušťky povlaku (vrstva mědi ≥ 5 μm, vrstva niklu/zlata ≥ 0,1 μm)

5. RF testování: Síťový analyzátor provádí úplnou kontrolu S11, PSV, zesílení a účinnosti.

6. Kontrola spolehlivosti odběru vzorků: Testování přilnavosti se stovkou mřížek All-inclusive

Jako spolehlivý dodavatel je každá šarže našich produktů dodávána s protokolem o zkoušce, který lze vysledovat zpět k odpovídající šarži suroviny.

Jak si vybrat anténní produkty LDS

1. Prohlédněte si požadavky na frekvenční pásmo

Jasně specifikujte, která komunikační frekvenční pásma musí zařízení podporovat – 2G/3G/4G/5G Sub-6GHz, Wi-Fi 2,4G/5G/6E, GPS/GNSS, Bluetooth, NFC a další. Různá frekvenční pásma odpovídají různým návrhům směrování antén.

2. Zkontrolujte instalační prostor

- Má skříň zařízení dostatečný prostor pro uspořádání LDS?

- Musí anténa sledovat směrování podél 3D zakřiveného povrchu? To je přesně místo, kde LDS vyniká.

3. Zkontrolujte výběr substrátu

Materiál substrátu pro antény LDS musí být funkční plast specifický pro LDS. Mezi běžné možnosti patří PC, ABS, PC+ABS a LCP. Různé materiály mají své výhody a nevýhody, pokud jde o teplotní odolnost, dielektrickou konstantu a mechanickou pevnost.

4. Zkontrolujte dodací lhůtu a minimální objednací množství.

Jako výrobce nabízíme:

- Ukázková fáze: 10 Rychlé prototypování

- Malá série: 100–1 000 ks, dodání 2 týdny

- Výroba ve velkém: Měsíční kapacita přesahuje 100 000 jednotek s garantovanými dodacími lhůtami.

FAQ

Otázka: Jaký je rozdíl mezi anténou LDS a anténou FPC?

Odpověď: Anténa FPC je flexibilní obvodové řešení instalované uvnitř zařízení, které vyžaduje vyhrazený rovinný prostor. AnAnténa LDSje přímo laserově strukturován na pouzdro zařízení nebo držák, což umožňuje lepší přizpůsobení 3D povrchům a lepší využití prostoru. Ve srovnání s tradičními FPC řešeními také poskytuje vyšší integrační schopnosti a silnější výkon proti rušení.

Otázka: Jaké je minimální množství objednávky pro přizpůsobení?

Odpověď: Během fáze vzorku není vyžadováno žádné minimální množství objednávky. Podporujeme vzorové požadavky, malosériovou výrobu od 100 ks a velkoobjemové zakázky dle požadavků zákazníka. Jako přímá továrna poskytujeme flexibilní podporu výroby v různých fázích projektu.

Otázka: Jaké informace jsou vyžadovány pro přizpůsobení?

Odpověď: Zákazníci mohou poskytnout 3D CAD výkresy zařízení (formát STEP nebo IGS), cílové frekvenční pásmo, rozložení PCB a typ konektoru. Náš inženýrský tým se postará o návrh směrování, optimalizaci simulace a ověření prototypu.

Otázka: Může tato technologie podporovat aplikace s milimetrovými vlnami 5G?

A: Ano. Technologie podporuje návrhy antén jak pro frekvenční pásma Sub-6 GHz, tak pro frekvenční pásma milimetrových vln. Konečné řešení bude optimalizováno podle struktury zařízení, dostupného prostoru a požadovaného frekvenčního výkonu.

Otázka: Jaká je životnost antény?

Odpověď: Testy spolehlivosti ukazují, že po 100 tepelných cyklech od -40 ℃ do +85 ℃ a testování při vysoké teplotě/vysoké vlhkosti při 85 ℃/85 % RH po dobu 168 hodin, pokles výkonu zůstává pod 5 %, zatímco adheze zůstává stabilní. Navrhovaná životnost může přesáhnout 10 let.

Otázka: Můžete poskytnout podporu ladění antény?

A: Ano. Poskytujeme kompletní služby ladění, včetně simulace, prototypování a optimalizace na úrovni systému, a pomáháme tak produktům splnit certifikační požadavky, jako jsou CTA, CE a FCC.
