Anténa na mince

Mincovní anténa je kompaktní válcová externí RF anténa s knoflíkovým tvarem. Navržena jako dvoupásmová anténa 2,4 GHz 5,8 GHz poskytuje lehké řešení bezdrátového přenosu pro malá elektronická zařízení využívající komunikaci WiFi, Bluetooth a ZigBee.

Samostatně vyvinutá knoflíková pryžová tyčová anténa Qianmu Communication využívá jednodílnou technologii vstřikování a těsnění. Integruje plně měděný rezonanční prvek a kovovou reflexní stínící vrstvu ve spodní části.

Tato dvoupásmová anténa SMA je vybavena standardním závitovým rozhraním SMA a lze ji namontovat a zajistit přímo na kryt zařízení. Ve srovnání s tenkými pryžovými prutovými anténami a vestavěnými PCB anténami nabízí kompaktní, diskrétní strukturu s utěsněným pouzdrem pro vnitřní i venkovní aplikace.

Jak to funguje

Mincovní anténa využívá vnitřní dvouvrstvý prstencový měděný oscilátor pro dvoupásmový RF přenos a příjem. Základna ve tvaru tlačítka obsahuje kovovou reflexní vrstvu navrženou tak, aby pomáhala zvládat vyzařování signálu a snižovala vliv blízkých elektronických součástek.

1. Konstrukce vrstveného oscilátoru:Horní vrstva je navržena pro pásmo 2,4 GHz používané Bluetooth a ZigBee, zatímco spodní vrstva podporuje pásmo 5,8 GHz používané kompatibilními zařízeními WiFi. Uvedená celopásmová VSWR je ≤1,35.

2. Stínění základny a řízení rušení:Spodní kovová reflexní vrstva je navržena tak, aby snížila vliv elektromagnetického rušení ze základní desky zařízení, lithiové baterie a kovového krytu. Skutečný výkon závisí na instalačním prostředí a vyžaduje testování v hotovém zařízení.

3. Utěsněné pouzdro a teplotní odolnost:Jednodílné vstřikované pouzdro je navrženo pro ochranu životního prostředí. Uvedený rozsah provozních teplot je -35°C až +70°C. Stabilita frekvence související s teplotou by měla být potvrzena za specifikovaných zkušebních podmínek.

4. RF impedanční přizpůsobení:Anténa používá nominální impedanci 50Ω pro podporu RF integrace a snížení impedance nesouladu. Zisk, VSWR a radiační účinnost lze vyhodnotit pomocí vhodného RF testování.

Kompatibilní vybavení a aplikace

1. Chytrý dům:Jako anténu pro inteligentní domácí zařízení ji lze použít v mini chytrých branách, zásuvkách WiFi, dveřních a okenních alarmech a dálkových ovladačích Bluetooth. Jeho kompaktní konstrukce umožňuje bezdrátové připojení v zařízeních s omezeným instalačním prostorem.

2. Průmyslový internet věcí:Tuto bezdrátovou senzorovou anténu lze použít pro miniaturní terminály teploty a vlhkosti, uzly pro sledování skladových aktiv a moduly pro bezdrátový přenos dat. Je také relevantní pro aplikace Anténa pro zařízení IoT, kde frekvenční pásmo a podmínky instalace odpovídají požadavkům na systém.

3. Přenosná elektronika:Jako kompaktní anténa pro přenosná zařízení ji lze použít v ručních skenovacích zařízeních, přenosných detektorech a mini reproduktorech Bluetooth. Uspořádání zařízení a výkon RF by měly být vyhodnoceny před konečnou integrací.

4. Bezpečnostní zařízení:Tato anténa pro bezdrátová bezpečnostní zařízení může být vhodná pro malé bezdrátové kamery a systémy kontroly přístupu. U kompatibilních vstupních systémů na bázi Bluetooth může sloužit jako anténa pro řízení přístupu Bluetooth.

5. RF příslušenství:Mezi volitelné příslušenství patří napájecí kabely SMA-IPEX a další kompatibilní komponenty RF připojení. Výběr konektoru by měl být potvrzen podle bezdrátového modulu a rozhraní zařízení.

Základní vlastnosti produktu

Qianmu Communication poskytuje možnosti mincové antény pro kompaktní bezdrátová zařízení se specifikacemi a konfiguracemi rozhraní vybranými podle požadavků aplikace.

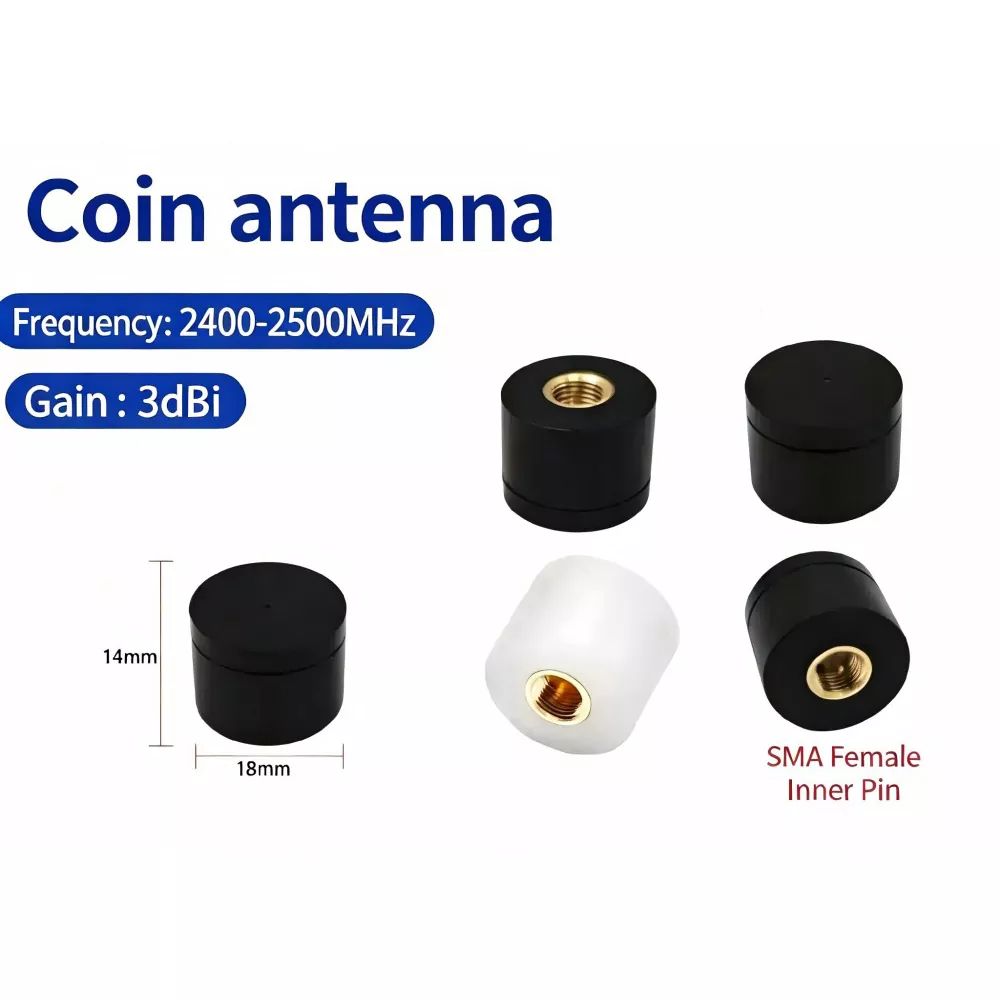

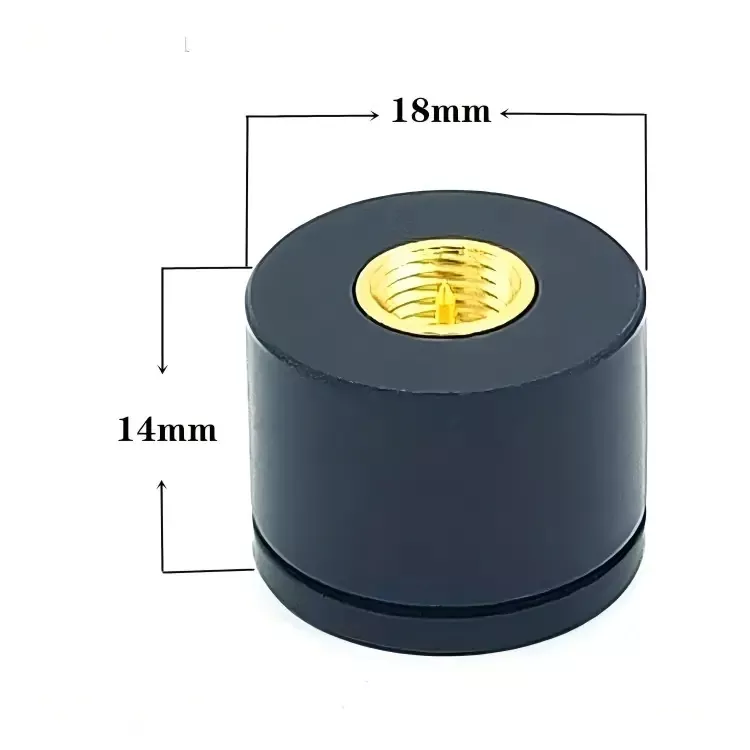

1. Kompaktní konstrukce ve tvaru tlačítka:K dispozici v průměrech základny 15 mm a 18 mm, s výškou 14 mm. Malé rozměry podporují instalace, kde je prostor pro externí anténu omezený.

2. Dvoupásmový provoz:Tato mini WiFi anténa podporuje specifikované frekvenční rozsahy 2,4 GHz a 5,8 GHz. V závislosti na konfiguraci zařízení lze anténu použít v kompatibilních aplikacích WiFi, Bluetooth a ZigBee. Před výběrem potvrďte požadavky na frekvenci specifické pro protokol.

3. Možnosti rozhraní:Standardní konfigurace zahrnují rozhraní SMA s různým uspořádáním kontaktů. Kompatibilní příslušenství může zahrnovat pájecí terminály a napájecí kabely IPEX první nebo čtvrté generace v závislosti na zvolené konfiguraci.

4. Ochrana životního prostředí:Kryt s krytím IP54 je navržen tak, aby poskytoval ochranu proti vnikání prachu a stříkající vodě. Černé a bílé varianty pouzdra jsou k dispozici podle skladových a objednávkových požadavků.

5. Přizpůsobení:Vlastní možnosti antény SMA mohou zahrnovat úpravy rozměrů, tisk loga pláště a konfigurace RF konektorů. Skladová dostupnost, dodací lhůta vzorku a cena za objem by měly být potvrzeny pro každou objednávku.

Technické specifikace

Příklady aplikací

1. Vybavení chytré domácnosti:Kompaktní anténu lze nainstalovat na WiFi dveřní nebo okenní alarm tam, kde je omezený prostor. Konečný dosah připojení závisí na umístění antény, stěnách, rušení a RF konfiguraci zařízení.

2. Průmyslové senzorové terminály:Bezdrátovou senzorovou anténu lze použít se zařízením pro monitorování teploty a vlhkosti. U zařízení umístěných v kovovém krytu by měla být vyhodnocena poloha antény a okolní zemní konstrukce, aby se určil jejich vliv na výkon RF.

3. Venkovní vybavení pro kontrolu přístupu:Externě namontovaná anténa může podporovat kompatibilní zařízení pro řízení přístupu Bluetooth. Kryt, těsnění konektoru a montážní uspořádání by měly být zkontrolovány podle požadovaných podmínek prostředí.

4. Ruční zařízení:Tuto mini anténu pro ruční zařízení lze použít pro bezdrátové snímače čárových kódů a další přenosnou elektroniku vyžadující kompaktní externí anténu. Stabilita připojení by měla být ověřena v zamýšleném provozním prostředí.

Průvodce výběrem a objednávkou

1. Výběr frekvence:Pro zařízení využívající kompatibilní konfigurace WiFi a Bluetooth vyzkoušejte dvoupásmový model 2,4 GHz a 5,8 GHz. Pro aplikace pouze s technologií Bluetooth lze zvážit jednopásmovou konfiguraci 2,4 GHz, pokud je k dispozici.

2. Instalační prostředí:U zařízení s kovovým krytem zkontrolujte montážní polohu antény, vzdálenost a uspořádání uzemnění. Reflexní základna nevylučuje potřebu RF testování v konečném krytu.

3. Výběr velikosti:Při omezeném montážním prostoru zvažte verzi o průměru 15 mm. 18mm verze může být zvážena, pokud to dostupný prostor a požadované RF charakteristiky podporují; spíše potvrdit výkon, než předpokládat, že větší model vždy poskytuje vyšší zisk.

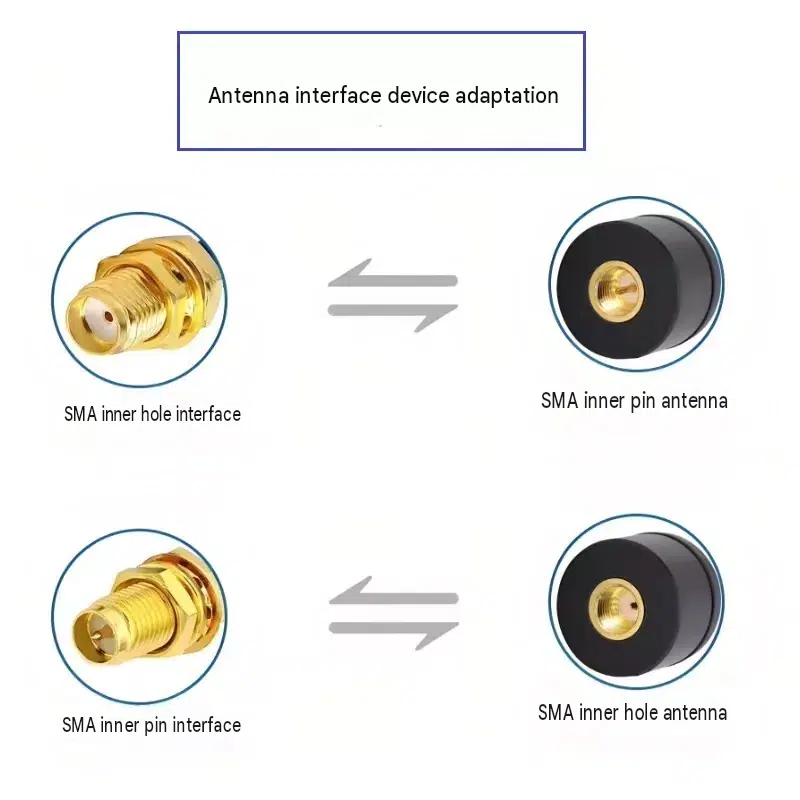

4. Požadavky na rozhraní a export:Potvrďte, zda zařízení vyžaduje rozhraní SMA s vnitřním kolíkem nebo s vnitřním otvorem. Kabely adaptérů IPEX, konfigurace konektorů a neutrální exportní balení mohou být prodiskutovány při přípravě objednávky.

FAQ

1. Lze tuto anténu použít se zařízeními v kovovém pouzdře?

Může být vhodný pro zařízení s kovovým pouzdrem, ale výkon závisí na montážní poloze antény, světlosti, konstrukci země a konstrukci krytu. Reflexní základna má pomoci řídit interakci s okolními strukturami. Doporučuje se testování v hotovém zařízení.

2. Lze rozhraní SMA změnit na IPEX?

Mohou být k dispozici kompatibilní napájecí kabely a konfigurace rozhraní, včetně specifikovaných generací IPEX. Před objednáním potvrďte požadovaný typ konektoru, délku kabelu a uspořádání instalace.

3. Lze poskytnout protokol o laboratorním testu?

Dokumentace k vysokofrekvenčnímu testu může být k dispozici pro příslušné konfigurace produktu. Před zadáním objednávky potvrďte dostupné zprávy, naměřené parametry a testovací podmínky pomocí Qianmu Communication.

4. Je tato 2,4GHz 5,8GHz dvoupásmová anténa vhodná pro zařízení WiFi a Bluetooth?

Uvedené frekvenční rozsahy pokrývají provoz v pásmech 2,4 GHz a 5,8 GHz. Kompatibilita závisí na bezdrátovém protokolu zařízení, požadovaném frekvenčním pásmu, konektoru a RF designu. U zařízení ZigBee pracujících na frekvenci 2,4 GHz potvrďte odpovídající konfiguraci a ověřte výkon v konečném produktu.

5. Lze přizpůsobit konfiguraci konektoru nebo kabelu?

Pro různá rozhraní zařízení a požadavky na instalaci mohou být k dispozici vlastní konfigurace antén SMA. Uveďte typ konektoru, délku kabelu, frekvenční rozsah a cílovou aplikaci, aby bylo možné vyhodnotit požadovanou konfiguraci.

6. Lze tuto anténu použít v chytrých senzorech a přenosných zařízeních?

Může být vhodný pro WiFi anténu pro aplikace Smart Sensors a další kompaktní bezdrátové produkty, pokud frekvenční rozsah a RF charakteristiky splňují požadavky na zařízení. U přenosných zařízení před dokončením návrhu posuďte dostupný montážní prostor, materiály krytu a polohu antény.
