Anténa pro kovové razítko

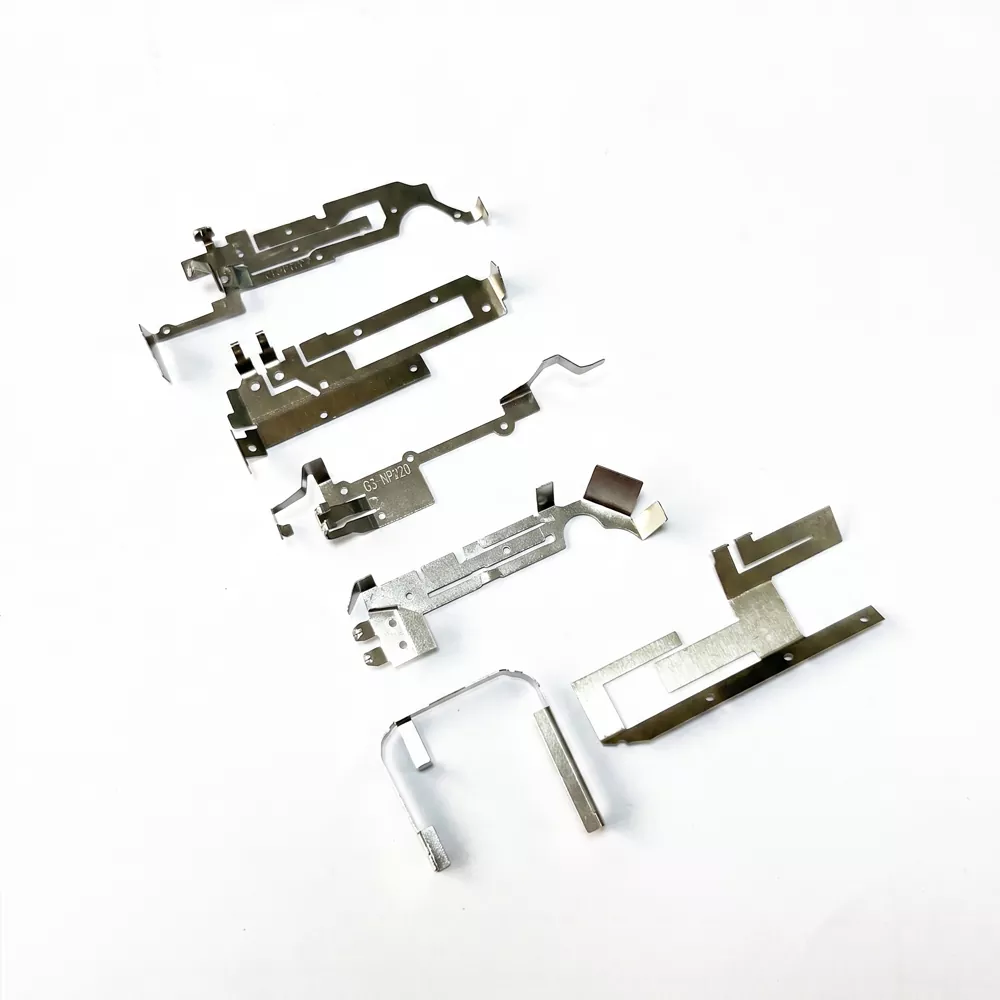

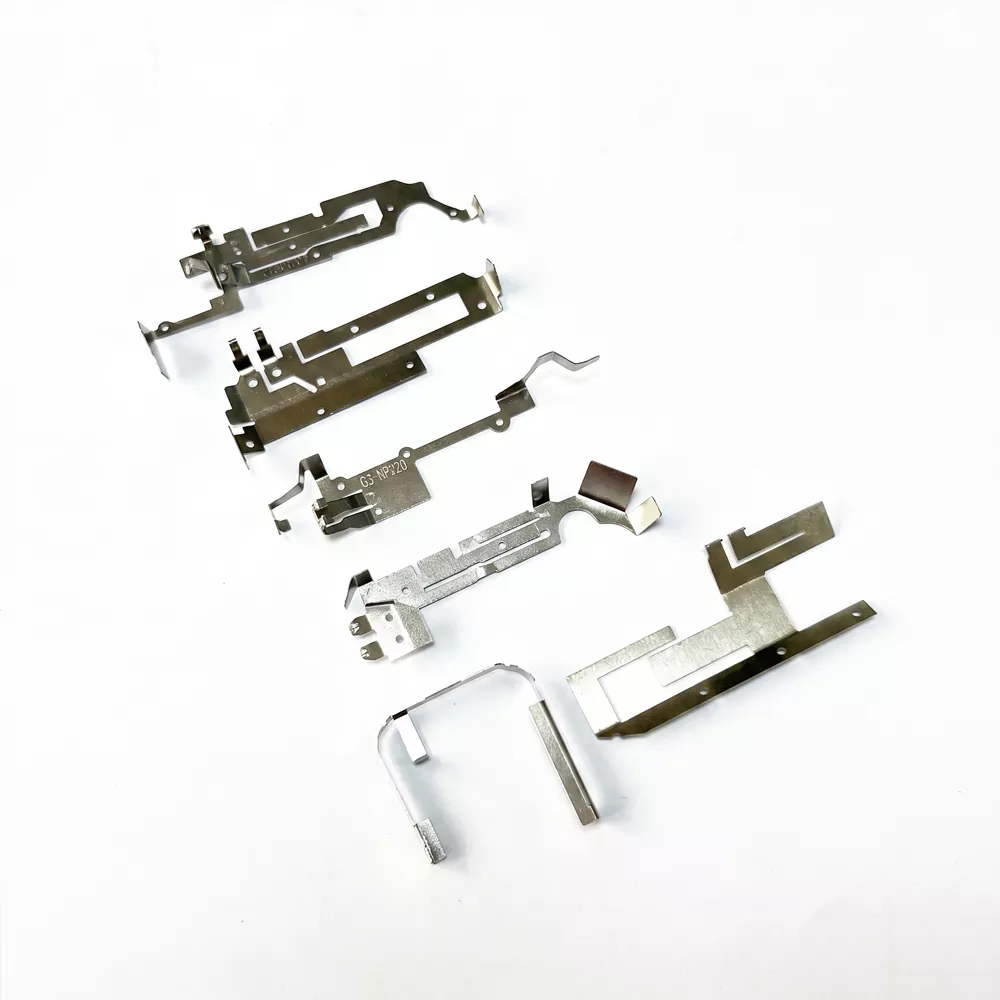

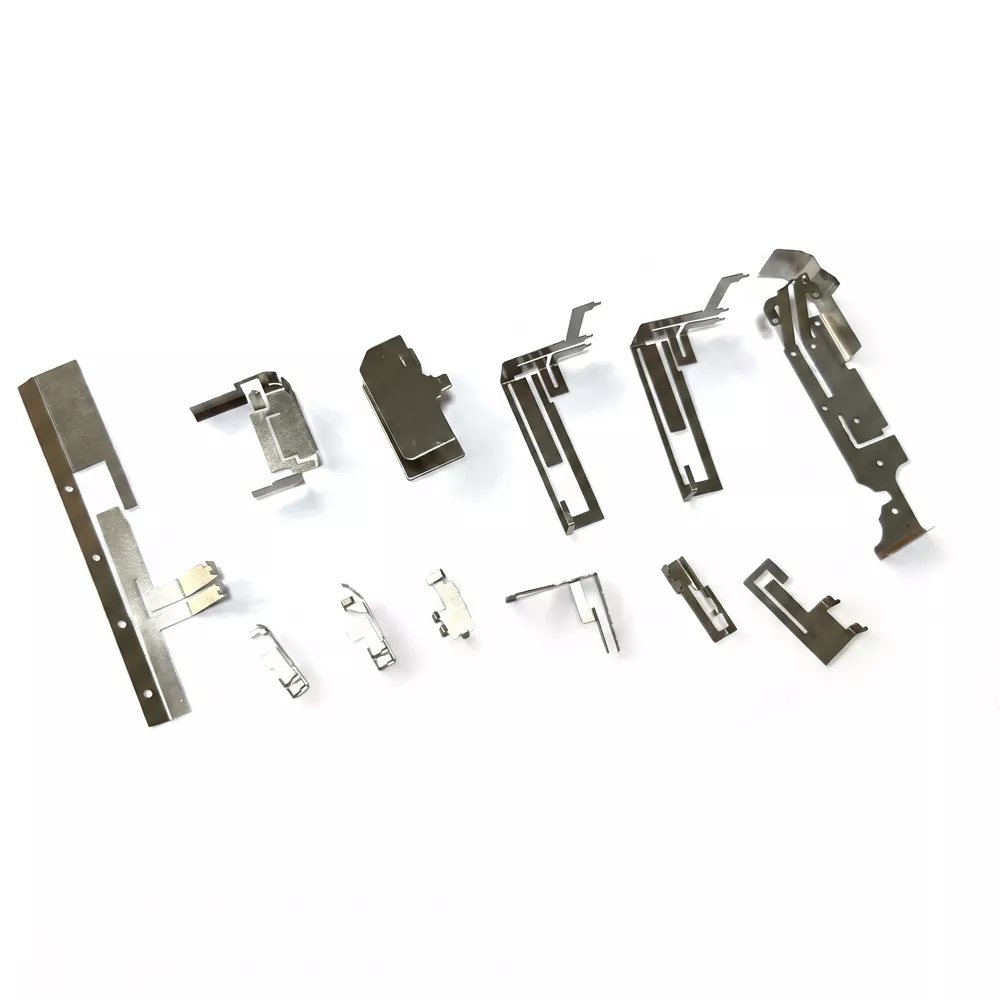

Anténa Metal Stamp Antenna je RF komponenta vyrobená z ultratenké nerezové oceli (jako je SUS301 nebo SUS304) nebo slitiny mědi pomocí přesného lisovacího procesu. Obvykle má tloušťku menší než 1 mm a je navržen tak, aby se těsně přizpůsobil zakřiveným nebo nepravidelným povrchům zařízení, takže je vhodný pro kompaktní elektronické produkty.

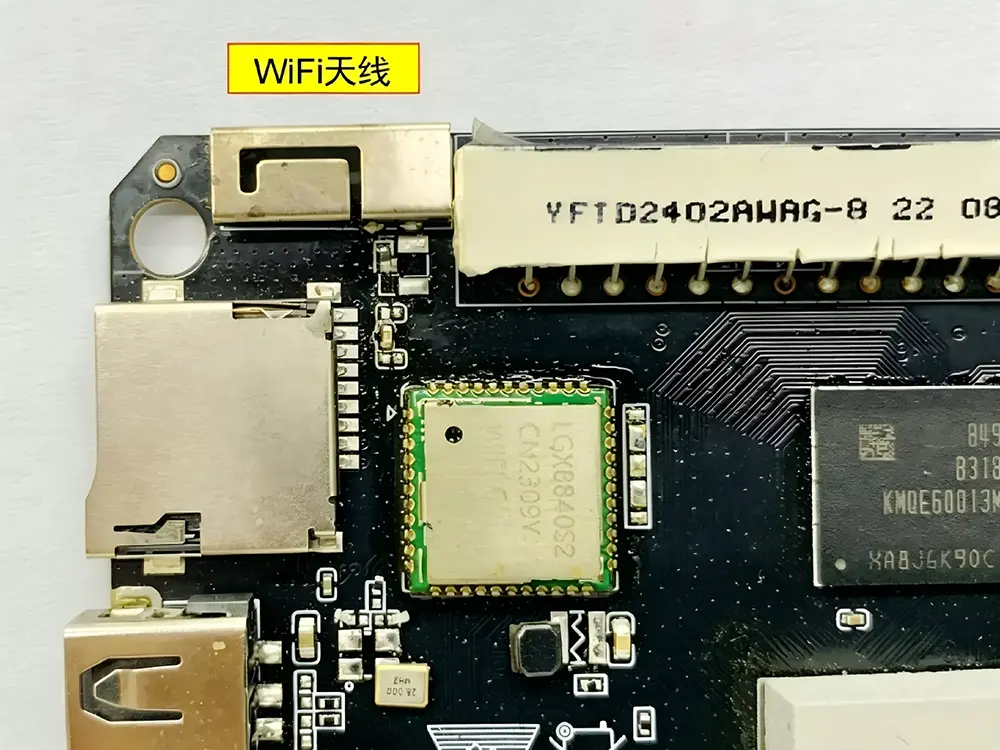

Tato anténa funguje prostřednictvím elektromagnetické rezonance generované její pečlivě navrženou kovovou geometrií. Během instalace jsou spodní kontaktní body nalisovány na anténní svorky PCB, čímž se vytvoří spolehlivé elektrické spojení bez pájení. Struktura pružinového kontaktu zajišťuje stabilní přenos signálu a zároveň absorbuje mechanické namáhání prostřednictvím elastické deformace, podporuje dlouhodobou životnost při opakované montáži a vibračních podmínkách.

Základní technické specifikace

Anténa Metal Stamp je navržena pro kompaktní RF aplikace s řízenou impedancí a stabilním výkonem mechanického kontaktu.

Standardizované testovací podmínky

Pro zajištění konzistence dat jsou všechny RF a mechanické parametry měřeny za následujících standardizovaných podmínek:

Měření impedance a VSWR

Testováno pomocí kalibrovaného vektorového síťového analyzátoru (VNA) s referenčním systémem 50Ω.

RF Performance Environment

Měření prováděná ve volném prostoru nebo semi-bezodrazovém prostředí se standardní referenční zemní plochou.

Test mechanického kontaktu

Anténa je namontována na standardním rozložení desky plošných spojů s definovanou výškou kontaktu a řízenou lisovací silou.

Podmínka měření frekvence

Střední frekvence vyhodnocena po instalaci do reprezentativního krytu zařízení, aby se zohlednily efekty rozladění.

Podmínky teplotního testu

Tepelné cykly prováděné od -40 ℃ do +85 ℃ za nepřetržitého elektrického monitorování.

Použitelná zařízení a aplikační scénáře

Klíčový prodejní bod: Proč zvolit hardwarovou pružinovou anténu?

Prostorově efektivní design

Jeho nízkoprofilová struktura se může přizpůsobit zakřiveným nebo nepravidelným povrchům, což pomáhá maximalizovat vnitřní prostor pro baterie a další součásti.

Cenově výhodná montáž

Zalisované spojení s kontakty PCB eliminuje pájecí procesy, snižuje dobu montáže a výrobní náklady v hromadné výrobě.

Mechanická odolnost

Elastická kontaktní struktura udržuje stabilní elektrický výkon při vibracích, nárazech a opakovaném mechanickém namáhání.

Přesný návrh polohování

Vyražené zarovnávací otvory (kulaté a štěrbinové) zajišťují přesné umístění mezi bodem napájení antény a PCB během automatizované montáže.

Instalační příručka a technická doporučení

Následující pokyny k instalaci poskytuje společnost Shenzhen Qianmu Communication Technology Co., Ltd. k zajištění optimálního výkonu antény Metal Stamp v aplikacích na systémové úrovni.

1. Návrh umístění

Na konstrukci antény navrhněte alespoň dva otvory pro zarovnání: jeden kruhový otvor pro primární umístění a jeden podlouhlý otvor pro sekundární vyrovnání. Rozteč by měla být dostatečná pro zajištění mechanické stability při montáži.

2. Požadavky na povolení

Udržujte vyzařovací prvek bez okolních kovových součástí a vodivých materiálů. Měla by být udržována správná bezpečná zóna, aby se minimalizovaly efekty rozladění způsobené blízkými konstrukcemi. Pro stabilní upevnění lze použít lepicí fixaci.

3. Kontaktní řízení tlaku

Kontaktní síla mezi pružinovou svorkou a podložkou PCB by měla být řízena v rámci specifikovaného mechanického rozsahu. Nedostatečný tlak může ovlivnit stabilitu RF kontaktu, zatímco nadměrný tlak může vést k trvalé deformaci struktury kontaktu.

4. Ladění na systémové úrovni

Po montáži do konečného zařízení se může výkon antény posunout v důsledku spojení s krytem a okolními součástmi. Pro zajištění přesnosti rezonance na úrovni systému se doporučuje konečné doladění pomocí vektorového síťového analyzátoru (VNA).

Jak vybrat správnou hardwarovou pružinovou anténu?

Při výběru antény Metal Stamp by mělo být hodnocení založeno na následujících klíčových faktorech návrhu:

Dostupné místo na zařízení

Změřte vnitřní prostor krytu a vyberte anténu s vhodnou délkou, šířkou a tloušťkou, abyste zajistili správné mechanické uchycení.

Provozní frekvence a šířka pásma

Definujte cílové komunikační pásmo (např. pásma WiFi, Bluetooth nebo sub-GHz IoT). U úzkopásmových konstrukcí lze výkon antény jemně doladit pomocí strukturálních úprav během vývoje.

Prostředí aplikace

Pro automobilové, venkovní nebo průmyslové použití se doporučuje výběr materiálu, jako je SUS304 a povrchové pokovení, aby se zlepšila odolnost proti korozi a teplotní stabilita.

Návrh desek plošných spojů a sestav

Zajistěte správné vyrovnání bodu podávání na desce plošných spojů. Zvolte vhodnou montážní konstrukci (provedení s lisovaným uložením nebo pružinovým kontaktem), abyste zlepšili konzistenci montáže a výnosy hromadné výroby.

Proč si vybrat Shenzhen Qianmu Communication Technology Co., Ltd.

Shenzhen Qianmu Communication Technology Co., Ltd. se zaměřuje na návrh a výrobu řešení Metal Stamp Antenna pro bezdrátová zařízení, podporuje vývoj OEM/ODM a přizpůsobené anténní struktury pro různé RF aplikace.

Vlastní výrobní kapacita

Přesné lisování a obrábění jsou řízeny interně, což zajišťuje stabilní konzistenci výroby a škálovatelný výstup.

Přizpůsobení řízené aplikací

Struktury antény lze upravit v geometrii, elasticitě a povrchové úpravě tak, aby odpovídaly různým požadavkům na zařízení a kryt.

Řízení kvality na úrovni procesu

Mechanická spolehlivost a RF výkon jsou ověřovány během výroby, včetně kontroly stability kontaktů a elektrické konzistence.

Technická podpora během vývoje

Technická pomoc je k dispozici od prototypování až po sériovou výrobu, včetně pokynů pro integraci na úrovni PCB a systému.

FAQ

Q1: Jaká je účinnost signálu antény s kovovým klipem?

Odpověď: Vzhledem ke své kompaktní velikosti se účinnost obvykle pohybuje od 30 % do 50 %. Je vhodný pro aplikace s krátkým dosahem a cenově citlivé aplikace, jako jsou zařízení pro chytrou domácnost. Pro požadavky na velký dosah poskytuje Qianmu Communications také optimalizovaná anténní řešení.

Q2: Co mám dělat, když je pájecí očko přitlačeno na PCB a kontakt je špatný?

A: Během montáže zajistěte správnou výšku desky plošných spojů a správný tlak přípravku. Struktura pružiny je navržena pro stabilní kontakt a před odesláním se provádí standardní testování.

Q3: Podporujete vzorkování malých dávek?

A: Plně podporuje. Jako profesionální dodavatel Metal Stamp Antenna rozumíme požadavkům ve fázi výzkumu a vývoje a nabízíme flexibilní služby prototypování, které vám pomohou rychle posunout ověření vašeho projektu.

Q4: Co ovlivňuje výkon antény Metal Stamp?

 Odpověď: Výkon je ovlivněn hlavně uspořádáním PCB, velikostí země, okolním kovem a strukturou krytu.

Q5: Proč se frekvence po instalaci posune?

Odpověď: Kovové okolí a materiály krytu mohou rozladit rezonanci, což vyžaduje konečné vyladění na úrovni systému.

Q6: Co způsobuje špatný výkon kontaktů?

Odpověď: Nesprávná výška desky plošných spojů nebo nedostatečný tlak pružiny mohou ovlivnit elektrickou stabilitu.

Q7: Podporujete prototypování? Odpověď: Ano, pro ověřování výzkumu a vývoje je podporována výroba vzorků i přizpůsobení malých sérií.
